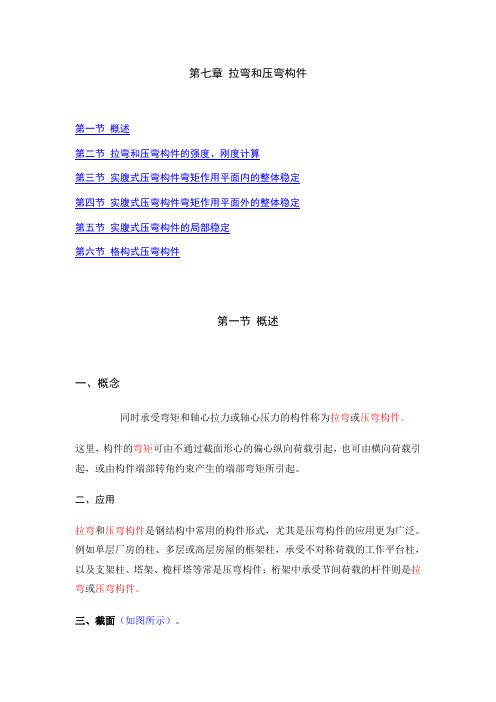

第七章拉弯和压弯构件第一节概述第二节拉弯和压弯构件的强度、刚度计算第三节实腹式压弯构件弯矩作用平面内的整体稳定第四节实腹式压弯构件弯矩作用平面外的整体稳定第五节实腹式压弯构件的局部稳定第六节格构式压弯构件第一节概述一、概念同时承受弯矩和轴心拉力或轴心压力的构件称为拉弯或压弯构件。
这里，构件的弯矩可由不通过截面形心的偏心纵向荷载引起，也可由横向荷载引起，或由构件端部转角约束产生的端部弯矩所引起。
二、应用拉弯和压弯构件是钢结构中常用的构件形式，尤其是压弯构件的应用更为广泛。
例如单层厂房的柱、多层或高层房屋的框架柱，承受不对称荷载的工作平台柱，以及支架柱、塔架、桅杆塔等常是压弯构件；桁架中承受节间荷载的杆件则是拉弯或压弯构件。
三、截面（如图所示）。
拉弯或压弯构件的截面通常做成在弯矩作用方向具有较大的截面尺寸，使在该方向有较大的截面模量、回转半径和抗弯刚度，以便更好地承受弯矩。
在格构式构件中，通常使虚轴垂直于弯矩作用平面，以便能根据弯矩大小调整分肢间的距离。
另外，可根据正负弯矩的大小情况采用双轴对称截面或单轴对称截面。
四、设计计算内容压弯构件的设计应考虑强度、刚度、整体稳定和局部稳定四个方面。
拉弯构件的设计一般只考虑强度、刚度，但对以承受弯矩为主的拉弯构件，当截面一侧边缘纤维发生较大的压应力时，则也应考虑构件的整体稳定和局部稳定。
第二节拉弯和压弯构件的强度、刚度计算1. 拉弯和压弯构件的强度计算同梁的强度计算类似，拉弯和压弯构件设计时考虑采用有限塑性，这里限制塑性区的深度不超过0.15倍的截面高度。
规范规定，截面强度采用下述相关公式计算：单向弯矩作用时双向弯矩作用时当梁受压翼缘的自由外伸宽度与厚度之比大于而小于等于时，应取相应的＝1.0。
对需要计算疲劳的拉弯、压弯构件取 = =1.0。
上式中弯曲正应力一项前面的正负号表示拉或压，计算时取两项应力的代数和之绝对值最大者。
2. 拉弯和压弯构件的刚度计算拉弯和压弯构件的刚度计算公式与轴心受力构件相同。

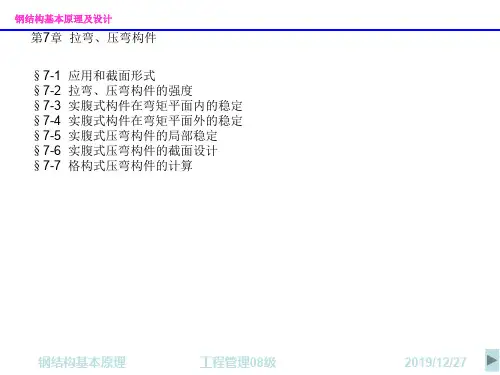

第七章：压弯和拉弯构件本章知识点：§7.1 压弯和拉弯构件的特征§7.2 压弯和拉弯构件的强度§7.3 实腹式压弯构件在弯矩作用平面内的稳定§7.4 实腹式压弯构件在弯矩作用平面外的稳定§7.5实腹式压弯构件的局部稳定§7.6 格构式压弯构件的计算本章重点难点：1．拉弯和压弯构件的强度计算。
2．实腹式、格构式压弯构件的整体稳定、局部稳定计算。
3．框架柱的计算长度的计算。
4．典型刚接柱脚的计算和构造。
本章学习目标：1．掌握拉弯和压弯构件的强度计算。
2．掌握实腹式、格构式压弯构件的整体稳定计算。
3．理解压弯构件的局部稳定的基本概念，掌握局部稳定的计算。
4．掌握典型刚接柱脚的计算和构造。
本章小结：通过本章学习，掌握拉弯和压弯构件的强度计算，掌握实腹式、格构式压弯构件的整体稳定计算，理解压弯构件的局部稳定的基本概念，掌握局部稳定的计算，掌握典型刚接柱脚的计算和构造。
第一节：压弯和拉弯构件的特征一．偏心受力构件的受力特点：包括偏心受拉和偏心受压第一极 强度 整体稳定 平面外稳定 限状态： 稳定 实腹式 局部稳定格构式 弯矩作用在实轴上 弯矩作用在虚轴上 第一极 限状态：第二极限状态 },{max y x λλ≤[]λ从偏心受力构件的特点来看，边缘很容易达到设计强度，若按边缘达塑性视为强度极限很不经济，若按全截面达塑性，又会产生很大变形，因此与受弯构件相似，部分发展塑性。
（截面高度的4/1~8/1 ）偏心受力构件的平面内稳定问题属于第二类稳定，采用压溃理论进行计算，但当达极限荷载时，变形过大，规范限制了塑性的发展。
二．偏心受力构件的截面形式y x ,M M ——两个主轴方向的弯矩y x ,γγ——两个主轴方向的塑性发展因数 如工字形，x γ=1.05,y γ=1.20当直接承受动力荷载时， 1.0y x ==γγ第三节：实腹式压弯构件在弯矩作用平面内的稳定在弯矩作用平面内失稳属第二类稳定，偏心压杆的临界力与其相对偏心率ρεe = 有关，A W =ρ 为截面核心矩，ρεe =大则临界力低。
拉弯和压弯构件对于压弯构件，当承受的弯矩较小时其截面形式与一般的轴心受压构件相同。
当弯矩较大时，宜采用弯矩平面内截面高度较大的双轴或单轴对称截面（图1）。
图1 弯矩较大的实腹式压弯构件截面设计拉弯构件时，需计算强度和刚度（限制长细比）；设计压弯构件时，需计算强度、整体稳定（弯矩作用平面内稳定和弯矩作用平面外稳定）、局部稳定和刚度（限制长细比）。
拉弯和压弯构件的容许长细比分别与轴心受拉构件和轴心受压构件相同。
一、拉弯和压弯构件的强度计算拉弯和压弯构件的强度计算式f W M A Nnxx x n ≤+γ （1） 承受双向弯矩的拉弯或压弯构件，采用的计算公式f W M W M A Nnyy y nx x x n ≤++γγ （2） 式中 n A ——净截面面积；nx W 、ny W ——对x 轴和y 轴的净截面模量；x γ、y γ——截面塑性发展系数。
当压弯构件受压翼缘的外伸宽度与其厚度之比t b /＞y f /23513，但不超过y f /23515时，应取x γ＝1.0。
对需要计算疲劳的拉弯和压弯构件，宜取x γ＝y γ＝1.0，即按弹性应力状态计算。
二、实腹式压弯构件在弯矩作用平面内的稳定计算确定压弯构件弯矩作用平面内极限承载力的方法很多，可分为两大类，一类是边缘屈服准则的计算方法，一类是精度较高的数值计算方法。
1． 边缘屈服准则边缘纤维屈服准认为当构件截面最大纤维刚刚屈服时构件即失去承载能力而发生破坏，较适用于格构式构件。
按边缘屈服准则导出的相关公式y Ex x x xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+ϕϕ11 （3）式中x ϕ——在弯矩作用平面内的轴心受压构件整体稳定系数。
2．最大强度准则实腹式压弯构件当受压最大边缘刚开始屈服时尚有较大的强度储备，即容许截面塑性深入。
因此若要反映构件的实际受力情况，宜采用最大强度准则，即以具有各种初始缺陷的构件为计算模型，求解其极限承载力。
规范修订时，采用数值计算方法，考虑构件存在l/1000的初弯曲和实测的残余应力分布,借用了弹性压弯构件边缘纤维屈服时计算公式的形式，经过数值运算，得出比较符合实际又能满足工程精度要求的实用相关公式y Ex px xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+8.01ϕ （4）式中 px W ——截面塑性模量。
