电路图与实物图的相互转化

电路图与实物图的相互转化
关键找分支点
B
例题
A
对于较复杂的实物图<一般有并联元 件的连接,我们可以分成以下几步完成：
1、在电路图中任选一条支路,并将这个支路 的元件与干路的元件连接好；
2、再找出电路中电流的分支点；
3、将回路以外的元件连接在两点之间.
特别注意：实物图中元件的连接顺序必须 与电路图中各元件的顺序一致 .
方法2
方向逐个顺次连接各实物元件,最后连到电源负极. 较复杂的实物图,分步完成：
1、在电路图中任选一条支路,并将这个支路的元件与干路的元件连接好； 2、再找出电路中电流的分支点； 3、将回路以外的元件连接在两点之间.
连接实物图的方法概括：先找路、后连图、再补漏. 注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致 ； 连接实 物图时,导线不要交叉；导线的端点必须接在各元件的接线柱上.
作业布置： 《基础训练》P40—41: 10, 11 + P47: 8
感谢各位老师莅临指导！
L1
S2 B
L2 A
S1
L1 L2
S2 B
S1 A
L1
S
L2
图13-25
S1
S2
L1
L2
图13-28
S2 L2
S1 L1
S2 L2
L1 S1
S2 L2 L1 S1
S2 L2
L1 S1
L1
S2
L2
S1
图13-23
S1 L1
L2
S2
图13-24
LL11 S1
_ +
L2
S2
L1 S2
S1 L2
．如图13-31所示的电路中,开关S1、S2、S3都处于 断开位置,若只闭合开关S2,则灯L1和L2 联在电路 中；若只闭合S1和S3,灯L1和L2 联在电路中的； 此电路中不能同时合上开关 .

九年级物理电路图和实物图专题课件讲解学习

九年级物理电路图和实物图专题课件讲解学习

例14：用以下器材：电源；电灯L1、L2；开关K1、K2；导 线组成电路，画出电路图并要求：
• ⑴只要断开K1，即使K2闭合， L1、 L2都不亮； • ⑵K1、K2都闭合，L1、L2都亮； • ⑶K1、K2都断开，L1、L2都熄灭； • ⑷当K1闭合时，L1一定亮，L2可能不亮。
练习题解析
1、根据电路图连接电路
A 分开点
L1
L2
s1
s2
例10：
A
B
L1
L2
s
L3
总之，我们在依据实物图画出 电路图时，主要根据电路中电流的 走向，并借助于设置框架 或标出 “分开点”和“汇合点”的方法， 可以帮助我们分析清楚电路的基本 连接，顺利作图。
三：根据题目要求画电路图
例11：. 给你电源、灯泡、两只单刀双掷开关及导线若干，试 设计一个卧室照明灯的电路图，两开关分别装在卧室门、 床上，并且都单独控制灯的亮和熄．
例12：有一盏电灯,一个电铃，两个开关K1和K2, 还有一电池 组。要求: 开关K1按下时, 只有电铃响, 而开关K2也按下时, 电铃响且电灯亮。请画出这个电路图。
例13：根据下列要求,并画出电路图。开关K1,K2都闭合时, 灯L1和L2都能发光；断开K1, 灯L1和L2都不发光, 若闭合 开关K1, 断开开关K2, 则只有灯L1能发光。
L1 L2
L2 L1
L3
L1
L3
L1 L2
L2
L1 L2
+ -
图7
图8
2、根据电路连接画出电路图
S1 S2
L2 L1
S1 S2
L1 L2
3. 如图所示，现有一个电池组、两个开关和两盏 电灯，请你连接好下面的实物电路图，使S1闭合 时L1亮，S2闭合时L2亮。

电路图与实物图相互转化

电路图与实物图相互转化

根据电路图连接实物图的方法串联电路或简单电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。

并联电路方法一：先串后并，关键找分支点对于较复杂的实物图(一般有并联元件）的连接，我们可以分成以下几步完成：1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好；2、再找出电路中电流的分支点；3、将回路以外的元件连接在两点之间。

特别注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致。

方法二：先支路后干路须接在各元件的接线柱上。

以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。

连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。

1.请你根据甲电路图连接乙实物图．2.完成下列作图（1）请将如图1实物图对应的电路图画在图2的虚线框内（2）请按图3的电路图正确连接图4的实物图（电表都选用小量程）3.根据图甲的实物图，在图乙中画出它的电路图，并标出电压表的正、负号接线柱．4.按照如图所示的实物电路，画出对应的电路图．5.根据图1所示的实际电路，在图2的虚线框内画出电路图．6.按实物图在虚线框内画出对应的电路图7.根据电路图1连接实物图2电路：8.根据实物图，画出相应的电路图．9.按照实物图1在图2中作出电路图．10.在右边将实物图画电路图11.（1）根据图1实物图在线框中画出对应的电路图．（2）请你根据图2电路图连接实物图．12.请根据左边的实物图在右边的虚线框中画出相应的电路图13. 根据实物连接图1画出相应电路图2．14.某电路中有一个封闭的电路盒（如图所示），面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如表．根据实验情况，请你在虚线框内画出电路盒内的图．总结一、根据电路图连接实物图的方法：简单电路或串联电路：对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。

九年级物理电路图和实物图的转换

九年级物理电路图和实物图的转换
注意电源的极性对电路功能的影响，如LED灯的正负极连接 会导致灯的亮灭状态不同。
注意电流表和电压表的使用方法
电流表和电压表在电路中的作用是测量电流和电压的大小 。在连接时，要确保电流表串联在电路中，电压表并联在 电路中。
注意电流表和电压表的量程选择，应选择合适的量程以避 免损坏电流表或电压表，同时也能得到更准确的数据。
05 练习与巩固
练习电路图转换为实物图
掌握电路元件符号
熟悉并掌握各种电路元件的符 号，如开关、电阻、电灯、电
池等。
理解电路图
理解电路图的基本构成，了解 电流的流向和电压的分配。
逐步构建
根据电路图，逐步将电路元件 连接起来，形成完整的实物图 。
检查与验证
完成构建后，检查实物图是否 符合电路图的连接关系，确保
电路的正确性。
练习实物图转换为电路图
分析实物图的元件
了解实物图中各个元件的连接方式和功能。
符号化
将实物图中的元件替换为相应的电路符号。
绘制草图
根据实物图的连接关系，绘制出电路草图。
完善电路图
根据草图和符号化结果，完善电路图的连接 关系和标注。
综合练习
设计电路
根据实际需求，设计出 相应的电路图。
构建实物图
连接电路元件
01
02
03
确定连接方式
根据电路图中的连接方式， 确定在实物图中如何连接 电路元件。
注意连接线的长度
在连接电路元件时，需要 考虑连接线的长度，以确 保它们在实物图中能够正 确地连接。
考虑连接线的粗细
在连接电路元件时，还需 要考虑连接线的粗细，以 确保它们能够承受足够的 电流。
检查电路的正确性
根据设计的电路图，构 建出相应的实物图。

电路图和实物图的转换

电路图和实物图的转换

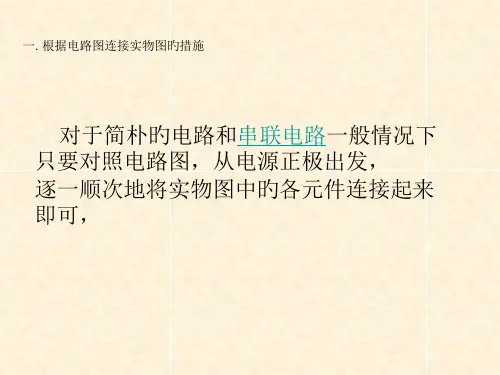

一. 根据电路图连接实物图旳措施
对于简朴旳电路和串联电路一般情况下 只要对照电路图，从电源正极出发， 逐一顺次地将实物图中旳各元件连接起来 即可，
对于复杂旳实物图旳连接，我们能够分以 下几步完毕：
1、在电路图中任选一条支路，并将这个支路 旳元件与干路旳元件连接好。
2、再找出电路中电流旳支点
3、将回路以外旳元件连接在两点之间。这里要 尤其注意实物图中元件旳连接顺序必须与电路图 中各元件旳顺序一致
L2 S2
S1
第一步，用电路符号替代实物
L1
S3
S2
L2
S1
第二步、对按照电路图画图规则对上图进行 美化处理（注意交叉连接旳导线，一定要在 连接处画一种“黑点”。
L1
ห้องสมุดไป่ตู้
S2
L2
A
L2 L1
S1 L3
S B
L2
A
L1
L3
S1 S
B
S1 S1
S2 S2
BA
L1
L1
S
L2 L2
B
B
A
S A
S
L1 S1
B S2
A L2
S1 B
L1 S2
S A
L2
以上连接实物图旳措施，我们能够用一 句话来概括： 先找路、后连图、再补漏。连接实物图时， 导线不 要交叉，导线旳端点必须接在各元件旳接 线柱上。
二. 根据实物图画电路图旳措施
根据实物图画电路图时要用要求旳电路符号替代实物， 按照实物旳连接方式画出规范旳电路图。画电路图时 要注意：
1 电路图中各元件摆放旳位置尽量与实物图中各元件位置 相相应，这么便于检验
2 各电路元件摆放旳位置要均匀、美观

电路图和实物图的转换方法

电路图和实物图的转换方法
1、在电路图中任选一条支路，并将这个支路
的元件与干路的元件连接好。 对于复杂的实物图的连接，我们可以分以 下几步完成：
L1
L2
L3
S
S1
A
B
①
B
A
L1
L2
L3
S1
S
④
⑤
S1
L2 A ↓ ← ←
L2
↑
B
④
单击此处输入你的正文
②
L1
L2
S
S
L1
L2
A
B
A
B
①
②
③
④
⑤
S
S
L1
L2
S1
S2
A
电路图中各元件摆放的位置尽量与实物图中各元件位置 相对应，这样便于检查 各电路元件摆放的位置要均匀、美观 交叉连接的导线，一定要在连接处画一个“黑点”。
L1
L2Biblioteka S1S2S3
第一步，用电路符号代替实物
S1
S3
L2
L1
S2
第二步、对按照电路图画图规则对上图进行 美化处理（注意交叉连接的导线，一定要在 连接处画一个“黑点”。
B
S
S1
S2
L1
L2
A
B
添加标题
以上连接实物图的方法，我们可以用一句话来概括：
添加标题
先找路、后连图、再补漏。连接实物图时，导线不
添加标题
要交叉，导线的端点必须接在各元件的接线柱上。
二.根据实物图画电路图的方法
根据实物图画电路图时要用规定的电路符号代替实物， 按照实物的连接方式画出规范的电路图。画电路图时 要注意：

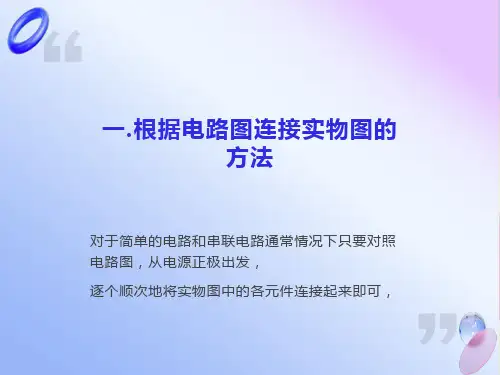

一.根据电路图连接实物图的方法
