⑵ 画出对应电路的 “模式图”
例1:
L1
L1
⑶ 根据电路图中各元件的位置在“模式图”上进行修改
;
S
S
例2: L1
0.2 01
0A
0.4 2
0.6 3
S1
0.2
0.4 0.6
0 12
0A
3
S2
L2
根据题目要求,画出电路图和实物连线图 方法: “综合法”
步骤: ⑴ 依题意判断电路图的连接方法;(串?并?)
步骤二:画好其中一条闭合回路
步骤三:弄清分流点和汇合点,把其它支 路连接好后并入
根据实物图画电路图
方法二:先并后串
步骤一:顺着电流的方向,弄清各个元 件的连接关系
根据实物图画电路图
步骤二:弄清分流点和汇合点,画好并联部 分 步骤三:把干路与并联部分连接好
最后特别提示:标明元件的符号(与实 物相对应)
开关一般是与被控制的元件串联接入的,所以 在电路中开关与电路中的哪一部分电路串联则该 开关控制的就是那一部分电路的通断。

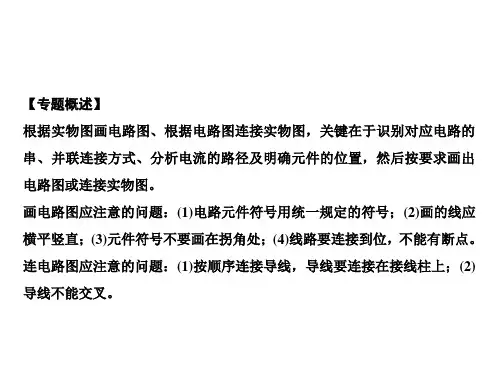

画电路图的注意事项:
1、完整准确地反映电路的组成。
2、用统一规定的器件符号。
3、电路图画得简洁、工整。通常用横平、竖 直的线段代表连接导线,转弯处一般取直角,
整个电路呈长方形。
4、器件符号安排合理的位置,分布均匀,不 要将器件画在图拐弯处,画成的电路图应清楚美 观。
⑵ 画电路图、实物连线的先后自行选择;
例3:如下图(b)为几个电路元件,要求:L1 、 L2并联,S1做
总开关,S2控制灯L2 。 ⑴画出电路图 ⑵在实物图上连线。
L1
S1
L2
S2
S1
L1
L2
