15种经典电路接线图,老师傅一般不教!一、两台电动机顺序启动和顺序停止控制电路接线图有些生产机械需要两台电动机按先后顺序起动,并且按顺序停止。
如下图所示电路中,两台电动机起动和停止的动作顺序为:电动机M1先起动,M2才能起动;停止时,M2先停止,M1才能停止。
当合上电源开关Q,按下起动按钮SB1时,接触器KM1的线圈得电并自锁。
电动机M1起动运转。
这时再按下起动按钮SB2,接触器KM2才能得电并自锁,电动机M2起动运转。
当需要停止时,必须先按下停止按钮SB3, KM2断电释放,M2停止运转。
KM2断电释放的同时,并联在停止按钮SB两端的常开触点断开,这时再按下SB, KM1断电释放,M1停止转动。
本电路适用于需两台电动机按顺序起动和停止的生产机械。
如铣床的主轴电动机和进给电动机控制。
二、双速异步电动机启动控制电路接线图双速异步电动机改变转速可采用改变绕组的接线方法来实现。
如下图所示的电路接线图中,KM1为电动机三角形连接接触器,KM2、KM3为双星形连接接触器,SB2为低速起动按钮,SB3为高速起动按钮。
合上电源开关Q,按下起动按钮SB2,接通接触器线圈KM1电源,同时切断接触器KM2、KM3的电源,接触器KM1得电并自锁,使电动机定子绕组接成三角形,按低速起动运转。
如需电动机高速运转,可按下按钮SB3, KM1的线圈断电释放,主触点断开,自锁触点断开,互锁触点闭合。
当SB3按到底时,SB3的常开触点闭合,接触器KM2、KM3线圈同时得电,经KM2、KM3常开触点串联组成的自锁电路自锁,KM2、KM3主触点闭合,将电动机定子绕组接成双星形,以髙速度运转。
本电路可直接按下SB3,使定子绕组接成双星形,以高速度运转。
按下SB1电动机停止旋转。
三、绕线转子异步电动机转子串联电阻启动控制电路如下图所示电路为按电流原则短接电动机转子启动电阻控制电路接线图。
它是运用电流继电器来检测电动机转子电流,根据电动机在起动过程中,转子电流变化来实现转子电阻的短接控制。
光耦开关电源电路图大全(光电耦合器可控精密稳压源)光耦开关电源电路图(一)在开关电源中电源反馈隔离电路由光电耦合器如PC817以及并联稳压器TL431所组成,其典型应用如图3所示。
当输出电压发生波动时,经过电阻分压后得到取样电压与TL431中的2.5V带隙基准电压进行比较,在阴极上形成误差电压,使光耦合器件中的LED工作电流生产相应的变化,在通过光耦合器件去改变TOPSwitch控制端得电流大小,进而调节输出占空比,使Uo保持不变,达到稳压目的。
图3反馈回路中主要元件的作用及选择:R1R4R5主要作用是配合TL431和光耦合器件工作,其中R1为光耦的限流电阻,R4及R5为TL431的分压电阻,提供必须工作电流以完成对TL431保护。
光耦开关电源电路图(二)电源反馈隔离电路由光电耦合器PC817以及并联稳压器TL431 所组成,如图1所示,其中R2为光耦的限流电阻,R3 及R4 为TL431 的分压电阻,C1 作为频率补偿之用。
光电耦合器的限流电阻R2 可由下式求得式1其中 VF 为二极管的正向压降, IF 为二极管的电流。
若PC817 之耦合效率为η ,则所产生的集极电流IC 会与IF 之间关系式为:IC =η . IF式2此时反馈电压信号为:Vf =Ic .R1 式3输出电压Vo ,则由TL431内部2.5V之参考电压求得:光耦开关电源电路图(三)应用原理输出电压取样由R3与R4完成,TL431参考极接R3与R4之间,输出为5V时,TL431的参考极为2.5V,阴极电流稳定,当电源电压发生变化时,比如上升,则TL431参考极电压大于2.5V,则阴极电流增加,与此同时,光耦的LED电流增加,由于采用的是线性光耦,故光耦的输出电流也增加,TOP414G的C极电流增加后使得占空比降低,从而使得输出端电压降低,同时光耦的LED电流下降,当输出端电压降低到5V以下时,TL431参考极电压低于2.5V,阴极电流为0,光耦不工作,TOP414G的C无电流,他的占空比将上升以提高输出电压,由此实现负反馈稳压。
六、电路图与实物图知识导航知识点1 电路图图形符号来表示如果用实物来表示电路,会感觉既麻烦又不清楚。
为了便于研究,我们通常用特定的用符号表示电路连接的图,叫做电路图。
电路图是对实际电路的有效抽象,能很好地体现电路这些元件的结构特点。
根据实物图画电路图要尽可能直观明了,有以下几点要求:(1)使用统规定的元件符号。
(2)连线要横平、竖直,在转弯处画成直角。
(3)元件位置要均匀,与实物一一对应,不能放在拐角。
知识点2 连接实物图根据电路图连接实物图要保证与实物图一致,有以下几点需要注意:(1)导线要画在元件的接线柱上。
(2)导线不能交叉。
(3)导线平滑。
根据实物图画电路图1.把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路,请在右边方框内画出与实物图对应的电路图。
【解答】解:由实物图知,灯泡与电动机并联,开关S2在干路上,S1在电动机的支路上,由此画出电路图如图所示:2.如图是一个电学实验的实物连线图,请在右边方框内画出它的电路图。
【解答】解:由图可知,该电路电流的路径有两条,为并联电路;S1接在干中,控制整个电路;S2与灯泡L2串联在一个支路中;实物图如图所示:3.根据实物连接图,请在方框内画出电路图。
【解答】解:由实物图知,灯泡L和电阻R并联,开关S2在干路上控制整个电路,S1在灯泡L支路上,由此画出电路图如图所示:4.按照图甲所示的实物图,请在方框乙内画出其电路图。
【解答】解:由实物图知,两灯并联,开关S1和S2分别在L1和L2支路上,由此画出电路图如图所示:5.请根据图所示实物连接图,在方框中画出电路图。
【解答】解:由实物图知,两灯泡串联,开关控制整个电路,由此画出电路图如图所示:6.根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。
【解答】解:由实物图知,两灯并联,开关S1在干路上,S2在L2支路上,由此画出电路图如图所示:7.如图所示,请根据实物图在下框中画出对应的电路图。
专题:电路图和实物连接图【知识讲解】一、根据实物图画出对应的电路图1.要求:横平竖直可交叉,元件不住转角处。
规定符号莫乱画,画好之后多检查。
(画电路图时,尽量画成横平竖直,元件不要画在线的转弯处、交叉处,要用规定的符号来画,不要“自创”一套符号,画好之后,多检查一下,看与实物图是否一致,这是总的要求)2.画法:找出电源的正极,从正极出发,先画出最长的一条电路,若果只有一条通路,则是串联,合理布局元件位置,美观均衡即可。
然后观察分支处,确定电流从哪一处开始分支,画出次长电路,依次类推,直到全部支路结束。
3.确定电流过不过该元器件的简单方法:若连线是从靠近电源正极一端引出,则不过该元件;从靠近电源负极一端引出的,则过该元件。
汇合处与其相反。
二、根据电路图连接实物图1.要求:线连接线柱,连线任意绕,不交叉就好。
(线要接在元件的接线柱上,可以任意弯曲,但是连线不得交叉)2.方法:先串联电池,然后在电路图中找出最长的一条电路,若果是串联,顺次连接即可;若果是并联,接好最长电路,再分析支路开始处,连接各支路。
电压表最后与被测部分并联。
3.确定从哪里分支的方法:电路图中电流要流过的元件,连接实物图时,从该元件靠近负极一端开始接;电路图中电流不流过的元件,连接实物图时,从该元件靠近正极一端开始接。
汇合处与其相反。
题型一:根据电路图连接实物图1.根据电路图连接实物图2.根据电路图连接实物图3.根据左边的电路,连接右边的实物图。
4.根据左边的电路图,连接右边的实物图。
5.根据甲中的电路图,连接乙中的实物图。
6.根据甲中的电路图,连接乙中的实物图。
7.(2023春•沭阳县期中)为探究电路特点,实验小组的同学设计了如图所示的电路图,下列是小组的同学连接的实物电路,与电路图对应正确的是()A.B.C.D.8.(2022秋•钦州期末)请按照电路图连出对应的实物图(电压表选0~3V量程,电流表选0~0.6A量程)。
题型二:根据实物图画电路图9.(2022秋•湘潭期末)下列电路图中,与实物电路对应的是()A.B.C.D.10.(2023•内江模拟)根据实物图画出电路图。
专题1 电路图与实物图画电路图、连接实物图是电学中必备技能,是不少省市中考的必考点。
通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识,是学好后面电学知识的关键。
一、由实物图画电路图:1、观察实物连接图,从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极,每个路径上都有哪些元件;2、用规定的符号从电源的正极开始,依次用符号代替各元件,注意电流路径有几条,电流从哪里分开,又从哪里汇合,直到回到电源负极(也可以从电源的正极开始,先完成一条电流路径上的元件符号,再并入其他条路径上的元件符号,注意从分流点和汇合点并入)3、在对应的符号旁边标明对应的字母符号。
例题1 (2021湖北鄂州)请根据实物图,画出对应的电路图。
【答案】见解析。
【解析】方法1:根据电流流向法画电路图。
先画出电池,电流从电池的正极出发,依次经过开关、电流表A2分流出两条路径:一条支路电流经过灯泡L2、电流表A1,另外一条支路电流经过灯泡L1,两支电流汇合后,回到负极,故电路图如下:方法2:从电源的正极开始,先完成A2、L2、A1这条电流路径上的元件符号,回到电源负极,再从A2的流出端A(或L2的流入端B)并入L1这条路径上的元件符号,回到A1的流出端,考点透视迷津点拨与点对点讲作图如下:或。
【点拨】(1)画电路图要求:不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。
(2)电路图中元件符号的位置要尽量与实物图中实物位置一致。
(3)电流从电流表的正接线柱分开,测支路电流,从负接线柱分开,测干路电流;电流汇合到电流表的正接线柱,测干路电流,汇合到负接线柱开,测支路电流。
(4)实物图中从一根导线的两端引线是一样的,都可以。
对点练:(2021四川射洪九年级期中)请将下面的实物图所对应的电路图画到实线框内。
【答案】见解析。
【解析】由实物图知,两灯并联,开关S1和电流表A在干路上,开关S2在L2支路上,电压表测L1两端电压,由此画出电路图如图所示:二、由电路图连接实物图:(1)串联电路:连接电路时,从电源的正极上用导线依次接好各个元件,最后接到电源的负极上。

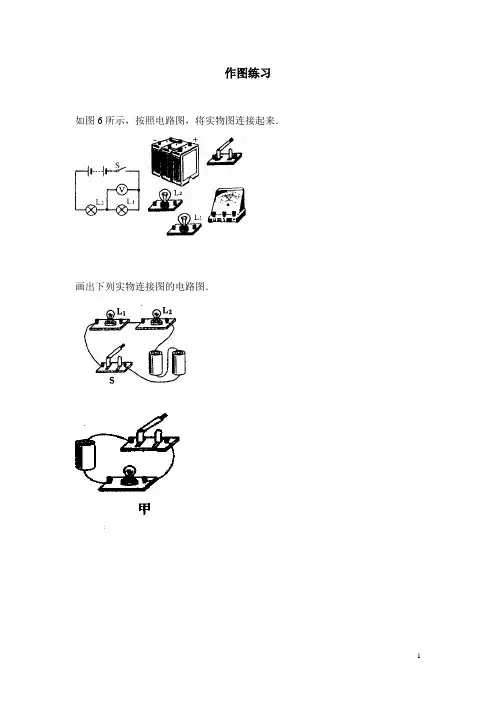

作图练习如图6所示,按照电路图,将实物图连接起来.画出下列实物连接图的电路图.如图所示,按照电路图连接实物图.(要求导线不能交叉)补导线1.在如图所示的电路中,有一根导线尚未连接,请用笔线代替导线补上。
补上后要求:当电键S闭合时,两灯发光,且电流表的示数不变。
2.在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上。
补上后要求:当电键S闭合时,两灯发光,且电流表测量干路中的电流3.在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上。
补上后要求:(1)灯L1与L2并联;(2)电键只控制灯L2。
4.请仔细观察如图所示的实物电路,并在下面两种方案中任选一种方案,使电流成为合理的电路。
(1)在图中只加一根导线,使实物电路成为并联电路;(2)在图中只改动一根导线的一端,使实物电路成为串联电路。
要求:在被改动的导线上画“×”,然后画出改动的导线。
5.给图中的电路添加一条导线,使S只控制L2。
6. 在如图所示的电路中,有两根导线尚未连接,请用笔画线作为导线补上,补上后要求:(1)灯L1和L2并联连接;(2)电键S只控制L2。
7. 将图中的电路添加两条导线,再去掉一条导线,要求:L1,L2串联连接,电压表测L2两端电压。
8. 将图中的电路添加两条导线,要求:L1,L2并联连接,电键控制两灯,电流表只测L2的电流。
9. 将图中的电路添加一条导线,要求:当电键S闭合后,L1,L2都发光,且电流表的示数变大。
10. 改变图中a、b、c三根导线中一根的接法,使电路成为并联电路(先在原导线上打“×”后才更改接法)11. 在如图所示的电路中有两根导线尚未连接,请以笔画线代替导线补上。
补上后要求:(1)灯泡L1和L2并联;(2)电流表测通过灯L2的电流。
12. 将图中的电路添加一条导线,要求:(1)灯L1和L2都能正常发光;(2)电键只控制灯L1;(3)电流表测量干路上的电流。
13. 在如图所示的电路中有两根导线尚未连接,请以笔画线代替导线补上。
今天为大家整理了一些各类电气控制接线图、电子元件工作原理图,还有可控硅整流电路及负反馈调速装置原理等等,希望对大家的工作有所帮助,一起来了解一下吧。
01可控硅调速电路02电磁调速电机控制图03三相四线电度表互感器接线04能耗制动05顺序起动,逆序停止06锅炉水位探测装置07电机正反转控制电路08电葫芦吊机电路09单相漏电开关电路010单相电机接线图011带点动的正反转起动电路012红外防盗报警器双电容单相电机接线图014自动循环往复控制线路015定子电路串电阻降压启动控制线016按启动钮延时运行电路017星三角形启动控制线路018单向反接制动的控制线路019具有反接制动电阻的可逆运行反接制动的控制线路020以时间原则控制的单向能耗制动线路021以速度原则控制的单向能耗制动控制线路022电动机可逆运行的能耗制动控制线路双速电动机改变极对数的原理024双速电动机调速控制线路025使用变频器的异步电动机可逆调速系统控制线路026正确连接电器的触点027线圈的连接028继电器开关逻辑函数029三相半波整流电路图030三相全波整流电路图031三相全波6脉冲整流原理图032六相12脉冲整流原理图033负载两端的电压034直流调速原理功能图035电动机接线036三相吹风机接线有部分三相吹风机有6个接线端子,接线方法如图2所示。
采用△形接法应接入220V三相交流电源,采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭037单相电容运转电动机接线单相电动机接线方法很多,如果不按要求接线,就会有烧坏电动机的可能。
因此在接线时,一定要看清铭牌上注明的接线方法。
图为IDD5032型单相电容运转电动机接线方法。
其功率为60W,电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线,图3(b)为反转接线。
038单相电容运转电动机接线图是JX07A-4型单相电容运转电动机接线方法。
考试内容知识点分项细目考试目标了解理解识别电路电路图和实物图的转化1.常见电路元件符号√2.电路图和实物图之间的转化√3.复杂电路图的识别,简化电路图的画法√电路的三种状态,电路故障分析1.通路、断路、短路及短路的危害√2.电路中的故障及分析,家庭电路故障分析√专题一、电路图和实物图的转化知识点1:几种常见电路元件符号:知识点2:电路图和实物图之间的转化(1)根据实物图画出电路图:画电路图时,应注意:①要用统一规定的符号;②电路图要画成长方形,连线要画成横平竖直;中考要求③各元件不要画在拐角处.④电流表与电压表要正入负出⑤滑动变阻器的接法与调节相对应(2)根据电路图连接实物图:①首先搞清有几个用电器,能正确识别电路,弄清电路是串联,还是并联,其次搞清有几个开关,它们的作用是控制哪个用电器;②若是串联电路,则从电源正极开始,按电路图中各元件的连接顺序把实物图中各元件逐个顺次串联起来.回到电源的负极;③若是并联电路,则从电源正极开始,先连干路,遇到并联部分可先连一条支路,一直连到电源的负极,然后再将其他支路并联接入电路.并联电路还可采用其他连接方法,即把各支路连接好后再整体接入电路.专题二、复杂电路的识别,画简化电路图知识点3:复杂电路的识别方法①电流流向法:简称电流法,就是在识别电路时,根据电流的流向来确定电路中各元件的连接方式及电路的连接方式.②节点法:在识别不规范的电路时,为简化和规范电路,把电路中的“公共点”找出来,即不论导线多长,只要中间没有电源、用电器等,导线两端均可视为同一个“节点”,从而找出各用电器两端的公共点,达到简化(规范)电路的目的.③断路法:“断路法”即断开其中任何一个用电器,若其它用电器不能工作,则这几个用电器是串联;若其它用电器仍能工作,则这几个用电器并联.④.短路法:“短路法”即让其中任一用电器短路,若其它用电器仍能工作,则这几个用电器为串联;若其它用电器不能工作,则这几个用电器并联.专题三、电路故障分析知识点4.电路的三种状态:①通路:处处连通的电路,也叫闭合电路,它是电路正常工作的状态.②断路:某处断开或电流无法通过的电路,又叫开路.③短路:分两种情况:一种是电流不经过用电器直接连到电源两极的电路.这种短路叫电源短路,最易引发火灾,对电源危害也极大。
