第一章泵的基础知识第一节泵的用途和分类一、泵的用途泵是一种提水工具，如古代所创造的水车、辘轳等等，这是水泵的雏形。
随着生产的发展，这些原始的提水工具就发展成为现代的水泵。
以前，泵只用于输送常温清水，所以常把泵称为水泵，这并不确切。
现代泵除了输送常温清水外，还可输送温度达600℃高温液体、液态金属；温度在零下200℃的液态氢、氧、氦、氮等低温液体；还可输送含固体颗粒的液体。
现在，泵作为一种通用机械，广泛应用于国民经济各个领域中。
如农业灌溉和排涝，城市给水和排水，还有动力工程、矿山、石油、化学工业及交通运输等方面都离不开泵。
另外，泵还在人体脏器中得到应用，如血液输送泵等。
二、泵的分类通常把能提升液体、输送液体、使液体增加压力的机器称为泵。
泵的种类很多，按其作用原理可分为如下三大类：1、叶片式泵这种泵是利用叶轮的叶片和液体相互作用，连续不断地给液体施加能量来输送液体。
如离心泵、混流泵、轴流泵等。
2、容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量来输送液体。
如活塞泵、柱塞泵、隔膜泵、齿轮泵、螺杆泵等。
3、其他类型泵这些泵的作用原理各异，如射流泵、水锤泵、电磁泵等。
三、泵在火力发电厂的应用如图1－1所示，发电是一个汽水循环过程，锅炉把水烧成蒸汽推动汽轮机旋转带动发电机发电。
其中，从加热器向锅炉供水用的是锅炉给水泵。
从汽轮机出来的废汽到冷凝器凝结成水，需要冷凝泵将冷凝水打入加热器进行再次循环。
冷凝器用的冷却循环水是由循环水泵供给的。
锅炉排灰用的泵为灰渣泵。
图1-1 泵在火力发电厂的应用第二节 叶片泵的工作原理原动机通过泵轴带动叶轮旋转，对液体做功，使其能量增加，从而使需要数量的液体，由吸水池经泵的过流部件输送到要求的高处或要求压力的地方。
1、离心泵——泵在离心力的作用下抽吸液体。
2、轴流泵——叶轮旋转时，叶片翼形产生升力，在升力作用下抽吸液体。
3、混流泵（斜流泵）——在一部分离心力和一部分升力作用下抽吸液体。

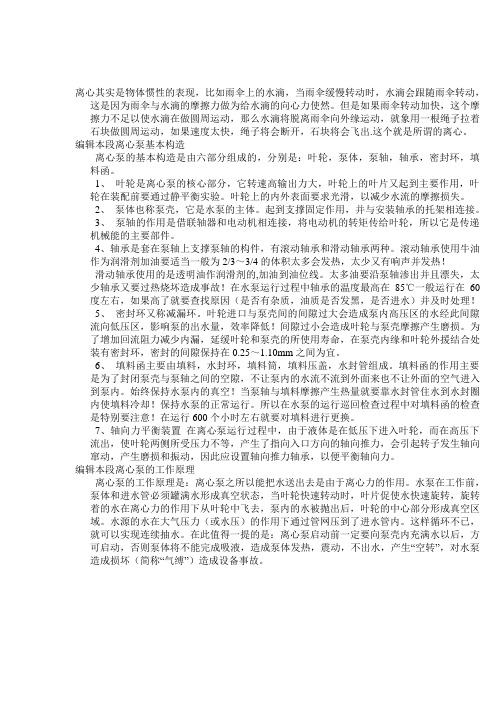

离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。
但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。
编辑本段离心泵基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。
太多油要沿泵轴渗出并且漂失，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85℃一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。
为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。
填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。
始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。
水泵工培训教案2021年水泵工培训教案第一局部水泵和电机第一节离心泵的原理及结构一、离心泵的工作原理离心泵的工作原理，简单的说，离心泵是通过离心力的作用来输送液体的。
由离心泵的工作原理简图可见：泵在泵壳及吸水管道灌满液体的情况下〔原动机带动叶轮做旋转运动。
液体在离心力的作用下，从叶轮端部甩出【从叶轮中心被抛向外缘，并获得能量，以高速离开叶轮外缘进入涡形泵壳】。
再经螺旋形的蜗壳流道及扩散管后，液体的速度逐渐减慢，使液体的动能变为压力能〔势能〕，使液体压力升高，最后排入压出管道〕。
与此同时，泵在运行时，泵叶轮中心由于液体被摔出叶轮出口处的绝对压力下降而形成局部真空，而进水管处的液体压力还是当地大气压，此压力大于泵出口处压力，这样两者间形成压差，液体在这种压差作用下，沿吸水管而源源不断地进入泵内，这样就不断的进行抽吸和压出液体。
二、离心泵的结构、电机结构及参数离心泵主要由：泵体、泵盖、叶轮、轴、密封环、轴承、轴封等组成。
三、泵的型号意义：〔只讲水厂现在用的型号〕14Sh-6AB14—吸入口直径被25除所得〔即该泵的吸入口直径为350毫米〕Sh—单级双吸卧式离心泵6—比转速被10除所得〔即该泵的比转速为60〕AB—叶轮经过两次切割14Sh-6JAB中的J表示机械密封DK400-11D—代表水泵为多级K—代表水泵为中开式结构400—表示设计工况点流量为400米3/小时11—表示设计工况点的杨程为110米〔11*10=110米〕350S-125〔是14Sh-6型水泵的替代产品〕350—表示泵的吸入口直径为350毫米S—代表双吸离心泵125—表示水泵扬程为125米200D43*4200—吸入口直径为200毫米D—单吸多级分段式43—单级扬程为43米4—泵的级数为4级SLOW200-660ASL—上海连成牌O—表示蜗壳式离心泵W—表示为卧式安装200—泵的出口直径为200毫米660—叶轮公称直径为660毫米A—叶轮经过第一次切割第二节水泵的运行与管理一、水泵的运行〔离心泵〕1、水泵运行前的检查：工作人员在水泵启动前应先对水泵进行全面检查：各部件是否正常，机组转动是否灵活，泵内有无声响，轴承润滑是否清洁，油位是否符合标准，冷却水是否翻开，进水水位是否到位，出水阀是否关闭，电源，开关，仪表等是否完好，能否正常工作。
水泵培训资料.水泵培训资料（上）水泵是一种用于将液体从一个地方转移至另一个地方的机械设备。
它们被广泛应用于各个领域，包括供水、排水、农业灌溉、工业应用等。
水泵的工作原理是通过旋转叶轮产生离心力，将液体吸入并通过管道输出。
在本篇文章中，我们将介绍水泵的基本原理、分类以及常见故障及其处理方法。
一、水泵的工作原理水泵主要通过两个基本过程来完成工作：吸入液体和排出液体。
以下是水泵的工作原理：1. 通过叶轮产生离心力：水泵的核心部分是叶轮，它通常位于泵的中间部分。
当水泵运转时，叶轮的旋转会产生离心力，使液体被推向泵的出口。
2. 吸入液体：当叶轮旋转时，水泵的入口会形成一个低压区域。
根据自然原理，液体会沿着压力梯度从高压区域流向低压区域，因此液体会被吸入水泵。
3. 排出液体：吸入的液体被推到水泵的出口，并通过管道输送到需要的地方。
二、水泵的分类水泵根据其结构和应用领域的不同，可以分为多种类型。
以下是常见的水泵分类：1. 根据结构分类：（1）离心泵：离心泵是最常见的水泵类型。
它们通过离心力将液体推向出口。
（2）容积泵：容积泵通过改变泵腔的体积来吸入和排出液体。
（3）轴流泵：轴流泵适用于输送大量液体，通过叶轮产生的轴向力将液体推向出口。
（4）混流泵：混流泵是离心泵和轴流泵的结合体，既有轴向力又有离心力。
2. 根据应用领域分类：（1）供水泵：供水泵用于将水从水源泵送到建筑物或供水系统。
（2）排水泵：排水泵用于排除建筑物或地下空间中的水。
（3）污水泵：污水泵用于处理含有固体颗粒或污染物的污水。
（4）灌溉泵：灌溉泵用于农业灌溉，将水泵送到农田中以满足农作物的水需求。
三、常见故障及其处理方法尽管水泵是可靠的设备，但在使用过程中仍可能遇到一些故障。
下面列举了一些常见故障及其处理方法：1. 水泵无法启动：首先要检查电源是否正常，是否有足够的电流供给。
其次，检查电线连接是否松动或损坏。
最后，可能需要检查电机是否损坏。
2. 水泵启动后无液出流：检查泵体是否有漏水现象，可能需要更换密封件。
水泵班培训教材初级工培训:熟悉并掌握简单泵类的检修工艺规程方法射水泵、氢冷泵、均为ｓｈ型泵类，该泵为双吸、单级、水平中开式离心泵，均由滚动轴承支承转子，为填料密封。
IS80-65-160，RS50-50， RS50—25低位水泵，IS100-65-200生活水泵，均属单级、单吸悬壁泵。
转子由两盘滚动轴承支承，润滑脂润滑，轴向推力由平衡孔来平衡，轴封为填料密封。
100WFB-AD排污泵为立式，单级单吸离心泵，由电机转子直接带动叶轮旋转。
#3-#6机本体疏水泵型号为QGNL18-41，是国产20万千瓦空冷机组本体疏水系统专用配套的设备。
该泵为立式、单吸、两级离心泵结构，均由滚动轴承支承转子，为填料密封。
一. SH型泵检修1解体1.1办理检修工作票1.2联系电气工作人员，拆除电机电源线。
1.3分解联轴器保护罩及联轴器螺栓，复查联轴器中心，作记录，并做好联轴器相对位置的标记。
1.4拆除密封水冷却水管及空气管连接部分。
1.5拆卸泵结合面螺栓，松开填料压兰螺丝，退出压兰。
1.6拔出泵盖稳销，用专用顶丝将泵盖顶起2～3mm，平稳吊下泵盖。
1.7拆卸两侧轴承压盖螺栓或两侧轴承端螺栓。
检查测量叶轮两侧轴向间隙，无异常后，平稳地吊出转子，放在专用支架上。
1.8检查泵壳内有无杂物后，用帆布或塑料布盖好，以防杂物落入。
1.9转子解体：1）用专用工具拆联轴器。
（2）用专用工具或紫铜棒拆卸轴承座。
（3）用专用板手拆卸轴承锁紧螺母、轴承。
（4）两侧按顺序取下油挡、油环、压兰、水封环、填料环、密封环等。
（5）测量叶轮在轴上的工作位置，并作记录。
（用钢板尺或刻度尺测量）。
（6）用专用板手松开轴套锁紧帽，拆卸叶轮。
（7）注意：a保护轴的配合部位。
b两侧零件分别妥善保管。
2检查、清扫、测量2.1仔细检查各零件的磨损、腐蚀情况并确定更换的部件。
2.2各零部件的清理，见金属光泽。
2.3清理油室。
2.4所有螺栓应用板牙过一次后擦上铅粉。
2.5测量密封环间隙，在专用支架上测量轴弯曲度，并作好记录。
（培训体系）水泵培训讲义资料水泵培训资料田湾核电站核岛部分水泵的结构形式很多，系统复杂，主要系统有主泵及附属系统、KBA容积和硼控系统、KBB系统、KBF系统、KT系统的KTT、KTH、KTL、KTF等；安全系统的高、低压安注系统JND、JNG、应急注硼系统JDH、安全壳喷淋JMN、安全厂用冷却水KAA、消防系统SGA、SGC等，涉及水泵数量很多，总结壹下大体有以下几种结构形式：1、主泵为壹类，有专门的介绍；2、KBA20/30的大容量上充泵为代表的多级离心泵，其中包含高压安注泵、低压安注泵、安全壳喷淋泵（分布于安全厂房的四个通道）；3、KAA、SGC02和淡水系统的单级离心泵；4、SGA、SGC系统的单级双吸离心泵；5、以KBB、KTF、KPF、SGC01为代表的双叶轮悬臂卧式离心泵泵最为常见，分布最广。
下面着重介绍最为常见的水泵：消防/喷淋泵和稳压泵：4.1设备型号及含义消防水泵机组用来从水箱SGC01BB001/002抽水对全厂所有厂房的电气电缆房间、汽轮机厂房油系统房间、柴油发电机组的燃料或加油设备、室外正常运行变压器于正常运行时和震动烈度自运行基准地震(OBE)到设计基准地震(SSE)事故期间提供自动消防水和喷淋水。
由于不同房间的标高各异，因此需要泵的压头不同。
因此泵的流量有壹定工作范围。
消防/喷淋水泵主要参数型号АЦНА400-100流量，m3/h～400压头,MPa～1.00功率，kW～160安全等级/质量分组/抗震类别3Н/С/II结构---单级双吸离心泵。
稳压泵介绍：是用来保持自动消防系统压力稳定，壹直处于运转状态，于喷头爆炸时保证水的压力，水流动时水流指示器动作发出信号给主控，自动启动喷淋泵连续运转持续喷水灭火。
泵机组的型号如下：ЦНА65/90-К-251.1-М4其中，ЦНА——核电用离心泵；65——流量，m3/h;90——扬程，m；К——过流部件材料代号；251.1——轴密封-单级机械密封的代号；М4——按照ГОСТ15150-69的气候规定和就位类别；泵机组能够于附于泵机组合格证书的特性曲线的运行范围的任何壹点运行。
