水泵班培训教材初级工培训：熟悉并掌握简单泵类的检修工艺规程方法射水泵、氢冷泵、均为sh型泵类，该泵为双吸、单级、水平中开式离心泵，均由滚动轴承支承转子，为填料密封。

IS80-65-160 , RS50-50, RS50—25 低位水泵，IS100-65-200 生活水泵，均属单级、单吸悬壁泵。

转子由两盘滚动轴承支承，润滑脂润滑，轴向推力由平衡孔来平衡，轴封为填料密封。

100WFB-AD排污泵为立式，单级单吸离心泵，由电机转子直接带动叶轮旋转。

#3-#6 机本体疏水泵型号为QGNL18-41,是国产20万千瓦空冷机组本体疏水系统专用配套的设备。

该泵为立式、单吸、两级离心泵结构，均由滚动轴承支承转子，为填料密封。

一.SH型泵检修1解体1.1办理检修工作票1.2联系电气工作人员，拆除电机电源线。

1.3分解联轴器保护罩及联轴器螺栓，复查联轴器中心，作记录，并做好联轴器相对位置的标记。

1.4拆除密封水冷却水管及空气管连接部分。

1.5拆卸泵结合面螺栓，松开填料压兰螺丝，退出压兰。

1.6拔出泵盖稳销，用专用顶丝将泵盖顶起2〜3mm平稳吊下泵盖。

1.7拆卸两侧轴承压盖螺栓或两侧轴承端螺栓。

检查测量叶轮两侧轴向间隙，无异常后，平稳地吊出转子，放在专用支架上。

1.8检查泵壳内有无杂物后，用帆布或塑料布盖好，以防杂物落入。

1.9转子解体：1)用专用工具拆联轴器。

(2)用专用工具或紫铜棒拆卸轴承座。

(3 )用专用板手拆卸轴承锁紧螺母、轴承。

(4)两侧按顺序取下油挡、油环、压兰、水封环、填料环、密封环等。

(5)测量叶轮在轴上的工作位置，并作记录。

(用钢板尺或刻度尺测量)。

(6)用专用板手松开轴套锁紧帽，拆卸叶轮。

(7)注意：a保护轴的配合部位。

b两侧零件分别妥善保管。

2检查、清扫、测量2.1仔细检查各零件的磨损、腐蚀情况并确定更换的部件。

2.2各零部件的清理，见金属光泽。

2.3清理油室。

2.4所有螺栓应用板牙过一次后擦上铅粉。

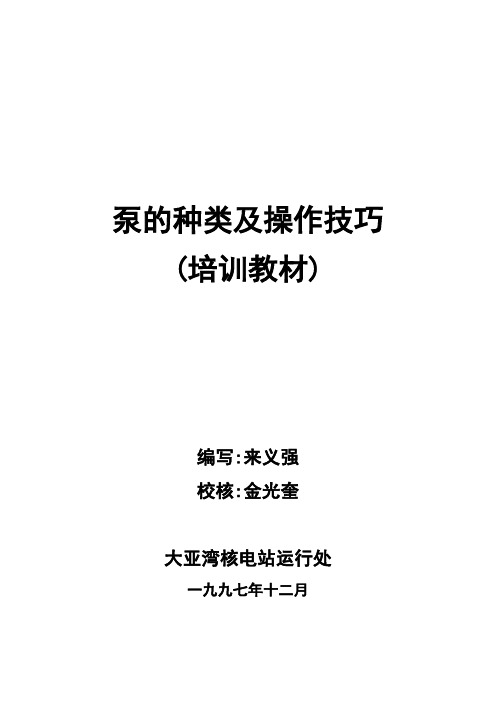

泵的种类及操作技巧(培训教材)编写:来义强校核:金光奎大亚湾核电站运行处一九九七年十二月泵的种类及操作技巧1、泵的种类,一般按工作原理可分为:离心式泵叶片式泵混流泵轴流泵往复式泵回转式泵①离心泵的工作原理是:用叶轮叶片对流体做功,从而使流体经过叶轮后的压能和动能都得到升高,所以能将流体输送到高处和远处.水泵工作中,由于叶轮连续旋转,在叶轮入口处不断形成真空,从而使流体连续不断地由叶轮吸入和排出.图1-1为离心泵的简单结构示意图.离心泵有大流量,高压头的特性,被广泛应用于电站的给水泵等.离心泵的转速一般都很高.②轴流式水泵的工作原理是利用升力对流体做功,使其压能和动能得到升高.其结构如图1-2所示.叶轮旋转时,使流体轴向流入,在叶道内获得能量后,经过导流器而轴向流出.轴流泵适用于大流量、低压头,电站中用作循环泵使用.③往复式泵有活塞和隔膜泵,它们都是靠活塞和拉杆在泵缸套内的往复运动来吸入和排出液体的.活塞和拉杆不断往复运动,泵的吸水和压水过程就是连续不断地交替运行.此类泵适用于小流量、高压头,且隔膜有良好的密封和防腐蚀功能,所以常常被电站中用作加药泵和酸碱泵.图1-3,图1-4所示为薄膜泵和往复式泵的示意图.象大亚湾核电站的SIR加药泵、YA的酸碱泵都是隔膜泵.④齿轮泵有一对互相啮合的齿轮,分为固定在主动轴上由原动机驱动的主动轮和装在另一轴上的从动轮.齿轮旋转时,液体沿吸入管进入吸入空间,沿上下壳壁被两个齿轮分别挤压到排出空间汇合,然后进入压出管排出.如图1-5和1-6齿轮泵的工作性能稳定.有良好的自吸性,且易于输送粘稠液体,故常作为润滑油泵使用.例如CRF泵的主润滑油泵就属于齿轮泵.2、水泵的汽蚀:①水泵汽蚀的产生:由于各种原因使得水泵入口处的压力低于工作水温的饱和压力,所以引起一部分液体蒸发(即汽化).当汽化发生后,就有许多蒸汽和溶解在水中的气体逸出,形成大量的蒸汽与气体混合的小汽泡.当汽泡从低压区进入高压区后,汽泡在高压作用下而迅速凝结而破裂.在汽泡破裂的瞬间,水以极高的速度流向原汽泡占有的空间,形成一个极强的冲击力.这个连续的局部冲击负荷,会使材料的表面逐渐疲劳损坏,引起金属表面的剥蚀,进而形成大小蜂窝状蚀洞,另外,由液体中逸出的氧气等,借助汽泡凝结时所放出的热量,对金属起化学腐蚀作用.汽泡的形成发展和破裂以至材料受到破坏的整个过程,称为汽蚀现象.②汽蚀的后果—材料的破坏:汽蚀发生时,由于机械剥蚀与化学腐蚀的双重作用,使材料受到破坏.图2-1为一受到汽蚀破坏的离心泵叶轮.—噪音和振动:由于汽泡破裂,高速冲出引起的严重噪声.水泵发生汽蚀时带来的声音一般为噼噼啪啪的爆裂声响.再者,汽蚀过程本身为一种反复冲出、凝结的过程,伴随着很大的脉动力.如果这些脉动力的某一频率与设备的自有频率相等,就会引起水泵强烈的振动.—效率下降:汽蚀严重时,由于有大量汽泡存在而堵塞了流动面积,导致扬程下降、流量减少.③汽蚀的防止和避免—尽量降低水泵的布置高度来提高水泵入口的静压头.—采用双吸式叶轮.—适当降低泵的转速(如:APP、APA泵的增压泵).—使用特殊材料制成的叶轮(如:不锈钢叶轮).3、轴向推力的产生及平衡①轴向推力的产生:单吸泵在运行时,由于作用在叶轮两侧的压力不相等,因些产生了一个指向泵吸入口并与轴平行的轴向推力,对立式泵而言还外加一轴泵重量引起的向下的力.轴向推力的数值很大,会使整个转子压向吸入口,对泵的正常运行十分有害.②轴向推力的平衡:—双吸式叶轮(仅对单级泵而言).双吸式叶轮由于左右结构对称,理论上不产生轴向力.但由于制造上的误差、双侧密封环磨损、泄漏的程度不同,会产生残余的轴向推力.为平衡这部分剩余轴向推力,大都同时使用推力轴承.如APP的增压泵和压力泵均为单级双吸式叶轮,在两泵的非驱动端同时装有双向推力轴承.图3-1.—多级泵可采用对称布置的方法:若多级泵的级数为偶数,则可使其背靠背或面对面的串联在一根轴上,但用这种方法不能完全平衡轴向力,还需装设推力轴承来承受剩余的轴向力.图3-2.—平衡盘、平衡孔和推力轴承:平衡盘和平衡孔的平衡原理示意图如图3-3、3-4.另外,目前一些大型小泵仅使用推力轴承来平衡轴向推力.例如,我们厂的CRF循环水泵就是靠一单向的推力轴承来平衡轴向推力的.4、水泵的轴端密封泵轴穿过泵壳,所以造成动静部分有间隙存在,泵内液体就会泄漏到泵外.若泄漏出的液体有毒,具腐蚀性,则会污染环境;倘若吸入口是真空,则会使空气漏入泵内,严重威胁泵的正常工作.为了减少泄漏,一般在动静部分间隙处装有轴端密封装置.使用较为普遍的有填料密封和机械密封两种.①填料密封:靠填料和轴(或轴套)的表面接触来实现密封.轴封的严密性可通过松紧填料的方法来调节.运行中填料密封是要求有少量泄漏的.所以,对有毒、腐蚀的液体不能采用此种密封方法.配合填料密封使用的填料环是将压力较高的密封水引入到轴表面,起润滑、冷却作用;若泵内穿轴处的压力小于泵外大气压力,则有阻气功能.图4-1为填料密封示意图.②机械密封:主要元件为动环(旋转环)和静环(固定环).运行中动环和静环紧口贴在一起作相对运动,以此来起到阻漏、密封的作用(动环是可以沿轴向运动的).机械密封工作时动环和静环表面不断摩擦生热.如得不到很好的冷却和冲洗,将使机械密封损坏.所以,配合机械密封使用的有机械密封冷却、冲洗水.同时,它也有防止空气进入泵内的作用.大亚湾核电站主要水泵的轴端密封由于流体的特殊性(如海水、含硼或有放射性等)或泵转速很高(APP、APA泵)绝大部分采用了机械密封.另外,由于泵内流体性质、温度等原因,密封水的来源也不尽相同.正常运行时,APP、APA、CEX泵的密封水来自CEX泵的出口分配管;CRF泵取自SDA、SRI和RRI泵的密封水由泵本身的高压端供给.5、水泵的运行①水泵启动前的检查:—水泵启动前首先要检查电源设备,请电气人员对电机的绝缘电阻进行测定,然后送上电源.—检查轴承润滑油油位正常(通常应为油位计的2/3).对采用循环供油润滑的水泵,要确认油泵已启动且运行正常,并通过回油窗观察回油情况.—手动盘动泵轴(小型泵)或投运电动盘车(大型泵、如APP泵),检查泵内是否有摩擦和撞出声.—检查电机冷却器的供水阀已开启,流量正常.—对于冷态启动的APP、APA泵要进行暖泵.—检查填料箱填料的压紧情况,填料密封水、机械密封水、冷却水套冷却水、闭式循环机械密封水的冷却水已送上,且流量正常.—检查水泵所有水侧,油侧仪表阀正启、温度计就位、电气仪表投运、全部仪表的指示正确.—检查电动阀的动力电源、操作电源、气动阀的压缩空气已送上.—检查水源水位正常,水泵出口阀关闭(对轴流泵齿轮而言则应开启).—开启水泵入口阀和排气阀进行充水排气.待水泵排气阀出水正常后,关闭排气阀.②水泵启动后:—水泵启动过程中,要注意电机接线端子盒内有无冒烟,是否有异常大的噪音和振动.—对于新安装的水泵或检修过电机的水泵必须检查电机旋转方向是否正确.—检查电机轴承温度,振动是否正常.—检查电机电流、水泵出入口压力乃流量正常与否.—检查水泵各轴承温升速率.若温升很快,则要停泵查找原因.—检查轴端密封情况.填料密封的泄漏一般为每分钟10-30滴.另外检修后第一次启动的水泵要检查密封处是否冒烟或烫手,若严重时,松一松密封压盖螺丝等.—检查水泵管路,尤其是高压端管路的连接部件有无泄漏.③水泵正常运行中的巡检查项目:—定时观察控制盘上有无报警信号出现,并即时复归,若故障属实,需立即报告,并填写“工作申请”.—定时检查并记录泵的出入口压力、电机电流、轴承温度等.—巡检过程中注意倾听水泵内部声音(主要部位有轴承、水泵泵室、填料密封和机械密封处),是否有摩擦和碰撞声.当然,只有对水泵运行中正常的环境噪音和振动有足够的了解和认识,才能对异常的噪音和振动有敏锐的分辩力.—经常检查轴承的润滑情况.不论有无温度仪表,在各件许可、保证人身安全的前提下,都应用手去触摸轴承,以此来感受轴承温度的变化.对循环供油的大型泵,则要检查供油系统设备(油泵、油箱、冷油器、滤网、净油机等)的工作情况:通过回油窗观察回油是否畅通、油质是否良好.6、水泵的隔离及充水排气①水泵的隔离—确认水泵停运后,在电源盘上断掉其动力电源和操作电源.—关闭泵的出入口阀,再循环阀.—当需对泵内流体排空时,首先要将疏水漏斗的下游阀打开.开排小阀时且记要缓慢进行.先开启一点泄压后,再根据下游排水能力的大小逐渐开大.尤其当泵内流体为高温、高压、有腐蚀性或具有放射性时,更要加倍小心.以免造成身体伤害和环境污染.—在排水过程中,应密切监视相关系统的运行是否正常,有无出现压力,液位的下降、补水阀常时间开启异等现象.倘若出现上述情况,应立即中止排水,迅速查明原因.—只有当排水管不再有水流出,且相关系统都运行正常后才可离去.②水泵的充水排气:—检查水泵的出入口阀、疏水阀在关闭位置;—开启少许入口阀,逐渐开启排气阀(注意液体外溅对身体造成伤害),待排气管出水均匀无气体逸出后,关闭排气阀,全开进进口阀.—在对闭式循环的大容量水泵进行充水排气时,要缓慢进行控制好充水、排气的速度,以防对系统造成扰动.7、特殊泵的运行特点:齿轮泵和隔膜泵①齿轮泵:齿轮泵的工作性能稳定,有良好的自吸性.电站中常作润滑油泵使用,诸如我厂的CRF主油泵.齿轮油泵运行中出油均匀,压力波动较小.齿轮泵的压力控制由在出口管道上的安全阀实现.当齿轮泵的出口压力超过安全阀动作阈值时,安全阀动作使一部分高压油回到入口端.②隔膜泵:由于隔膜泵的薄膜是镶嵌在缸套内的,所以,杜绝了液体的外泄及对机件的腐蚀.故常被电站作加药泵使用,象SIR的加药泵就是隔膜泵.隔膜泵靠活塞杆对薄膜拉推的交替运行来吸入和排出液体,运行中压力波动大、流量不稳定.一般在出口管段上装有吸收器平衡容积式泵造成的脉动.和齿轮泵一样它也是由安全阀来控制压力的.另外,隔膜泵可根据需要通过调整活塞行程来调节流量.8、典型泵的运行要点:TEU06PO/PTR003、004PO①TEU06PO在运行中与高温硼酸液直接接触,工作环境恶劣.它是保证蒸发过程能否顺利进行,热备用时维持浓缩液温度的关键设备.—由于浓缩液放射性很强,一旦从轴端密封处泄漏出来,就会造成污染,TEU06PO采用了双层机械密封,并向机械密封提供压缩空气加压的除盐水,起阻漏、冷却和润油作用.所以,三废值班人员要经常监视机械密封水的温度.015BA水位和压力.当水位降到规定值以下时,及时补水.—蒸发器处于热备用状态时,浓缩液温度由06PO循环加热来维持.当有检修工作需停运06PO时,应根据浓缩液的浓度做好风险分析.尽量缩短工作时间,密切监视浓缩液变化.值间信息传递要及时,准确和畅通.避免因温度过低造成蒸发器内的硼结晶.②PTR03PO也叫乏燃料水池撇渣泵.它是用来改善乏燃料池中水的纯度和透明度的.PTR03PO是连续运行的.当启运03PO时,先要确认乏燃料池水位正常,出口阀(715VB)在关位置.启动后开启出口阀,并用调节阀(716VB)来调整流量(5m3/R).③PTR04PO为反应堆水池撇渣泵.只有在换料大修反应堆水池充满水,且需要改善水的透明度时才投入运行.启动PTR04PO前要关闭出口阀(724VB),并用SED水对撇渣回路进行充水排气,保证撇渣泵有足够的吸入压头.。

各类泵及润滑培训交流讲义暨日常使用维护规范各类泵培训讲义一、化工离心泵使用一般要求1化工离心泵启动前检查1.1检查泵壳外部、电机外部及联轴器、机封外部有无物料附着，如有应及时清理，防止物料给从设备外部带来的腐蚀。

但应注意电机外部的物料清理是不能用水冲，防止触电危险。

1.2检查泵各部件有无明显的损坏情况，各处的螺栓是否有松动情况，如有应及时紧固后才能进行下步操作。

1.3对有轴连式的泵，应在启动前检查托架油室的油位是否在规定的范围内，不足应该补加后才能启动。

1.4检查进出口管路有无明显的漏点，发现及时修补或更换。

1.5对于带有自冷却装置的泵，在启动前还须检查冷却系统情况，保证冷却阀门打开，冷却液正常流动。

2.化工离心泵的启动2.1初次启动时，应该先手动盘动电机，检查泵的转向是否正确。

2.2启动泵前全开进口管路的阀门，确保泵内被输送液体灌满，关闭泵出口阀门，启动泵后再打开出口管路阀门，使液体泵出。

2.3化工离心泵运转过程运转过程做好巡检，发现振动、异响和物料泄漏情况立即停车检查原因，故障排除后才能再次启动。

3.化工离心泵的停车需要停车时，首先应关闭泵出口阀门，然后再切断泵运转的电源。

4.化工离心泵使用过程注意事项4.1化工离心泵严禁输送会对泵内部过流部件造成腐蚀的物料。

4.2普通化工离心泵（除自吸泵外的离心泵）在使用前内部必须注满被输送液体，严禁空转。

在使用过程如进口物料异常停止应及时将泵停止运行，严禁空转。

4.3泵在运行过程严禁通过调节进口阀门大小来调节流量，如需调节则可对出口阀门开度进行调节。

4.4泵各部件表面物料要及时清理，否则可能会对泵及电机外壳造成腐蚀，机封外部的物料进入机封内部会造成机封端面、弹簧及O型圈的损坏。

4.5带有自冷却装置的泵在运行过程务必保证冷却系统的有效运行，否则因超温容易烧毁机封。

4.6对于泵内介质易结晶的情况，泵须长期停运时，务必将泵内残夜排净后进行彻底清洗，防止物料腐蚀或析出结晶。

泵的培训教材一、泵的基本知识1、简单的说水泵是输送液体或使液体增压的机械，它将原动机的机械能或其他外部能量传送给液体，是液体的能量增加，已达到输送液体的目的。

2、泵的工作原理（1）容积式泵是依靠工作元件在泵腔内的往复或回转运动，是工作容积交替式增大或缩小，以实现液体的吸入和排出。

容积式泵在一定的转速下流量是一定的。

由于工作部件的接触动作，往往只用于输送不含颗粒的液体，或用于需要计量输送的场合，或粘稠的液体。

如计量泵、加药泵、稠油泵、树脂泵等。

（2）叶片式泵（动力式泵）是利用叶片的转动来增加液体压力并使之流动的一种泵。

离心泵是最常见的一种。

我们后面介绍的渣浆泵也是其中的常见泵型。

3、泵的分类我公司现在或者说在今后相当长的时间内生产的泵均属于离心泵的一种4、离心泵的主要性能参数介绍（1）性能曲线图离心泵的特性曲线是将由实验测定的Q、H、N、η等数据标绘而成的一组曲线。

上图是一幅标准的性能曲线图。

Q-H 线是流量扬程曲线，所有的离心泵均是扬程随流量的增加而降低的。

η是效率曲线。

由于各种损失的存在，离心泵的效率并不是太高，在一定的流量范围内，泵的效率总是随流量的增加而提高。

轴功率曲线：对于离心泵来说，轴功率总是随着流量的增大而增加的汽蚀余量曲线：是泵的最主要的参数之一。

通俗的讲，它表示了泵的吸上能力。

Hs 一般表示吸上真空高度。

Hr 曲线形状和Hs 相反。

简单点的关系式为Hs=10.02-NPSHr（2） 工作参数A 、 流量：单位时间内排出的液体量，一般用符号Q 表示。

单位有m 3/h 、L/s 、m 3/s 。

最常用的是m 3/h 。

B 、 扬程：单位重量的液体从泵入口处到出口处的能量的增加值。

通俗的说法是单位重量的液体，通过泵做功以后可以增加的高度值，用H 表示。

单位为m 。

C 、 转速：每分钟旋转的次数。

用n 表示，单位为r/min 。

D 、 汽蚀余量：泵的主要参数之一，全称为泵的必需其实余量，用NPSHr 表示。

水泵培训资料.水泵培训资料（上）水泵是一种用于将液体从一个地方转移至另一个地方的机械设备。

它们被广泛应用于各个领域，包括供水、排水、农业灌溉、工业应用等。

水泵的工作原理是通过旋转叶轮产生离心力，将液体吸入并通过管道输出。

在本篇文章中，我们将介绍水泵的基本原理、分类以及常见故障及其处理方法。

一、水泵的工作原理水泵主要通过两个基本过程来完成工作：吸入液体和排出液体。

以下是水泵的工作原理：1. 通过叶轮产生离心力：水泵的核心部分是叶轮，它通常位于泵的中间部分。

当水泵运转时，叶轮的旋转会产生离心力，使液体被推向泵的出口。

2. 吸入液体：当叶轮旋转时，水泵的入口会形成一个低压区域。

根据自然原理，液体会沿着压力梯度从高压区域流向低压区域，因此液体会被吸入水泵。

3. 排出液体：吸入的液体被推到水泵的出口，并通过管道输送到需要的地方。

二、水泵的分类水泵根据其结构和应用领域的不同，可以分为多种类型。

以下是常见的水泵分类：1. 根据结构分类：（1）离心泵：离心泵是最常见的水泵类型。

它们通过离心力将液体推向出口。

（2）容积泵：容积泵通过改变泵腔的体积来吸入和排出液体。

（3）轴流泵：轴流泵适用于输送大量液体，通过叶轮产生的轴向力将液体推向出口。

（4）混流泵：混流泵是离心泵和轴流泵的结合体，既有轴向力又有离心力。

2. 根据应用领域分类：（1）供水泵：供水泵用于将水从水源泵送到建筑物或供水系统。

（2）排水泵：排水泵用于排除建筑物或地下空间中的水。

（3）污水泵：污水泵用于处理含有固体颗粒或污染物的污水。

（4）灌溉泵：灌溉泵用于农业灌溉，将水泵送到农田中以满足农作物的水需求。

三、常见故障及其处理方法尽管水泵是可靠的设备，但在使用过程中仍可能遇到一些故障。

下面列举了一些常见故障及其处理方法：1. 水泵无法启动：首先要检查电源是否正常，是否有足够的电流供给。

其次，检查电线连接是否松动或损坏。

最后，可能需要检查电机是否损坏。

2. 水泵启动后无液出流：检查泵体是否有漏水现象，可能需要更换密封件。

（培训体系）水泵培训讲义资料水泵培训资料田湾核电站核岛部分水泵的结构形式很多，系统复杂，主要系统有主泵及附属系统、KBA容积和硼控系统、KBB系统、KBF系统、KT系统的KTT、KTH、KTL、KTF等；安全系统的高、低压安注系统JND、JNG、应急注硼系统JDH、安全壳喷淋JMN、安全厂用冷却水KAA、消防系统SGA、SGC等，涉及水泵数量很多，总结壹下大体有以下几种结构形式：1、主泵为壹类，有专门的介绍；2、KBA20/30的大容量上充泵为代表的多级离心泵，其中包含高压安注泵、低压安注泵、安全壳喷淋泵（分布于安全厂房的四个通道）；3、KAA、SGC02和淡水系统的单级离心泵；4、SGA、SGC系统的单级双吸离心泵；5、以KBB、KTF、KPF、SGC01为代表的双叶轮悬臂卧式离心泵泵最为常见，分布最广。

下面着重介绍最为常见的水泵：消防/喷淋泵和稳压泵：4.1设备型号及含义消防水泵机组用来从水箱SGC01BB001/002抽水对全厂所有厂房的电气电缆房间、汽轮机厂房油系统房间、柴油发电机组的燃料或加油设备、室外正常运行变压器于正常运行时和震动烈度自运行基准地震(OBE)到设计基准地震(SSE)事故期间提供自动消防水和喷淋水。

由于不同房间的标高各异，因此需要泵的压头不同。

因此泵的流量有壹定工作范围。

消防/喷淋水泵主要参数型号АЦНА400-100流量，m3/h～400压头,MPa～1.00功率，kW～160安全等级/质量分组/抗震类别3Н/С/II结构---单级双吸离心泵。

稳压泵介绍：是用来保持自动消防系统压力稳定，壹直处于运转状态，于喷头爆炸时保证水的压力，水流动时水流指示器动作发出信号给主控，自动启动喷淋泵连续运转持续喷水灭火。

泵机组的型号如下：ЦНА65/90-К-251.1-М4其中，ЦНА——核电用离心泵；65——流量，m3/h;90——扬程，m；К——过流部件材料代号；251.1——轴密封-单级机械密封的代号；М4——按照ГОСТ15150-69的气候规定和就位类别；泵机组能够于附于泵机组合格证书的特性曲线的运行范围的任何壹点运行。
