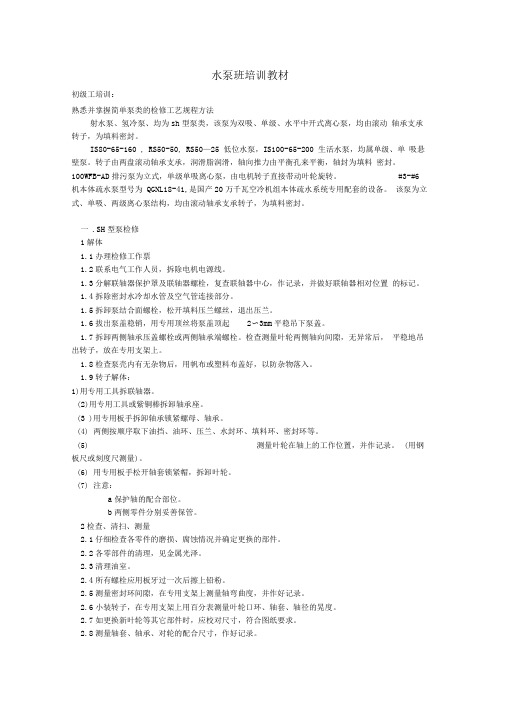

水泵班培训教材初级工培训：熟悉并掌握简单泵类的检修工艺规程方法射水泵、氢冷泵、均为sh型泵类，该泵为双吸、单级、水平中开式离心泵，均由滚动轴承支承转子，为填料密封。
IS80-65-160 , RS50-50, RS50—25 低位水泵，IS100-65-200 生活水泵，均属单级、单吸悬壁泵。
转子由两盘滚动轴承支承，润滑脂润滑，轴向推力由平衡孔来平衡，轴封为填料密封。
100WFB-AD排污泵为立式，单级单吸离心泵，由电机转子直接带动叶轮旋转。
#3-#6 机本体疏水泵型号为QGNL18-41,是国产20万千瓦空冷机组本体疏水系统专用配套的设备。
该泵为立式、单吸、两级离心泵结构，均由滚动轴承支承转子，为填料密封。
一.SH型泵检修1解体1.1办理检修工作票1.2联系电气工作人员，拆除电机电源线。
1.3分解联轴器保护罩及联轴器螺栓，复查联轴器中心，作记录，并做好联轴器相对位置的标记。
1.4拆除密封水冷却水管及空气管连接部分。
1.5拆卸泵结合面螺栓，松开填料压兰螺丝，退出压兰。
1.6拔出泵盖稳销，用专用顶丝将泵盖顶起2〜3mm平稳吊下泵盖。
1.7拆卸两侧轴承压盖螺栓或两侧轴承端螺栓。
检查测量叶轮两侧轴向间隙，无异常后，平稳地吊出转子，放在专用支架上。
1.8检查泵壳内有无杂物后，用帆布或塑料布盖好，以防杂物落入。
1.9转子解体：1)用专用工具拆联轴器。
(2)用专用工具或紫铜棒拆卸轴承座。
(3 )用专用板手拆卸轴承锁紧螺母、轴承。
(4)两侧按顺序取下油挡、油环、压兰、水封环、填料环、密封环等。
(5)测量叶轮在轴上的工作位置，并作记录。
(用钢板尺或刻度尺测量)。
(6)用专用板手松开轴套锁紧帽，拆卸叶轮。
(7)注意：a保护轴的配合部位。
b两侧零件分别妥善保管。
2检查、清扫、测量2.1仔细检查各零件的磨损、腐蚀情况并确定更换的部件。
2.2各零部件的清理，见金属光泽。
2.3清理油室。
2.4所有螺栓应用板牙过一次后擦上铅粉。
第一章泵的基础知识第一节泵的用途和分类一、泵的用途泵是一种提水工具，如古代所创造的水车、辘轳等等，这是水泵的雏形。
随着生产的发展，这些原始的提水工具就发展成为现代的水泵。
以前，泵只用于输送常温清水，所以常把泵称为水泵，这并不确切。
现代泵除了输送常温清水外，还可输送温度达600℃高温液体、液态金属；温度在零下200℃的液态氢、氧、氦、氮等低温液体；还可输送含固体颗粒的液体。
现在，泵作为一种通用机械，广泛应用于国民经济各个领域中。
如农业灌溉和排涝，城市给水和排水，还有动力工程、矿山、石油、化学工业及交通运输等方面都离不开泵。
另外，泵还在人体脏器中得到应用，如血液输送泵等。
二、泵的分类通常把能提升液体、输送液体、使液体增加压力的机器称为泵。
泵的种类很多，按其作用原理可分为如下三大类：1、叶片式泵这种泵是利用叶轮的叶片和液体相互作用，连续不断地给液体施加能量来输送液体。
如离心泵、混流泵、轴流泵等。
2、容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量来输送液体。
如活塞泵、柱塞泵、隔膜泵、齿轮泵、螺杆泵等。
3、其他类型泵这些泵的作用原理各异，如射流泵、水锤泵、电磁泵等。
三、泵在火力发电厂的应用如图1－1所示，发电是一个汽水循环过程，锅炉把水烧成蒸汽推动汽轮机旋转带动发电机发电。
其中，从加热器向锅炉供水用的是锅炉给水泵。
从汽轮机出来的废汽到冷凝器凝结成水，需要冷凝泵将冷凝水打入加热器进行再次循环。
冷凝器用的冷却循环水是由循环水泵供给的。
锅炉排灰用的泵为灰渣泵。
图1-1 泵在火力发电厂的应用第二节 叶片泵的工作原理原动机通过泵轴带动叶轮旋转，对液体做功，使其能量增加，从而使需要数量的液体，由吸水池经泵的过流部件输送到要求的高处或要求压力的地方。
1、离心泵——泵在离心力的作用下抽吸液体。
2、轴流泵——叶轮旋转时，叶片翼形产生升力，在升力作用下抽吸液体。
3、混流泵（斜流泵）——在一部分离心力和一部分升力作用下抽吸液体。
泵产品培训教材③22、ISG型管道泵和IS型离心泵、SG型管道泵比较，有何优缺点？答：ISG型管道泵和IS型离心泵比较：ISG型管道泵包括（IS）型离心泵的性能参数，并同样采纳（ISO2858）国际标准。
IS型离心泵为卧式泵、体积大、占地面积大、建筑投资大和设备配套不方便。
ISG型管道泵为立式结构、体积小、建筑投资小、适合于设备配套。
在密封方面：IS型离心泵采纳石棉密封、渗漏严峻，而ISG型管道泵采纳机械密封、无渗漏。
在噪声、振动、修理量、使用寿命方面：IS型离心泵的电机和泵采纳连轴器连接，专门难找正，即泵轴和电机轴不在同一直线上，在高速运转时、振动大、噪声高，从而使泵的部件易损坏，修理量大。
ISG型管道泵泵轴为电机加长轴，解决了常规泵的同心度问题，运行平稳，振动小，噪声低，使用寿命长、修理量低。
在安装及修理方面：IS型离心泵进出口大小不同并成直角线，安装及修理苦恼。
ISG型管道泵进出口相同并在同一直线上，可象阀门一样安装在管路的任何位置上，安装及修理方便。
综合上述：ISG型管道泵具有IS型离心泵的所有功能，并具有IS型离心泵无可比拟的优越性，是IS型离心泵替代的必定趋势。
ISG型与SG型管道泵比较：ISG型管道泵采纳ISO2858国际标准和JB/T53028-93国家标准设计制造。
SG型管道泵无标准生产。
ISG型管道泵效率比SG型管道泵高10-15%。
SG型管道泵性能参数达不到所标定名牌参数。
SG型管道泵设计不标准不规范（无底脚、放气孔、取压孔、放水孔）不能保证让泵正常工作和爱护。
因SG型管道泵具有以上的各种不足之处，决定其质量档次相当低，虽具有管道泵结构上的优点，但势必被社会所剔除，最终被ISG管道泵所替代。
23、常见的离心泵有几种？答：IS型、B型、BA型、OW型（双吸）、D型、BL型、TSWA型、HB型混流泵、耐腐泵、F型、BF型、FS型、Y型、YW型潜水泵、FY油泵。
24、什么叫水利模型？答：是指某种泵达到既定工况的先进合理的设计模型。
水泵培训资料.水泵培训资料（上）水泵是一种用于将液体从一个地方转移至另一个地方的机械设备。
它们被广泛应用于各个领域，包括供水、排水、农业灌溉、工业应用等。
水泵的工作原理是通过旋转叶轮产生离心力，将液体吸入并通过管道输出。
在本篇文章中，我们将介绍水泵的基本原理、分类以及常见故障及其处理方法。
一、水泵的工作原理水泵主要通过两个基本过程来完成工作：吸入液体和排出液体。
以下是水泵的工作原理：1. 通过叶轮产生离心力：水泵的核心部分是叶轮，它通常位于泵的中间部分。
当水泵运转时，叶轮的旋转会产生离心力，使液体被推向泵的出口。
2. 吸入液体：当叶轮旋转时，水泵的入口会形成一个低压区域。
根据自然原理，液体会沿着压力梯度从高压区域流向低压区域，因此液体会被吸入水泵。
3. 排出液体：吸入的液体被推到水泵的出口，并通过管道输送到需要的地方。
二、水泵的分类水泵根据其结构和应用领域的不同，可以分为多种类型。
以下是常见的水泵分类：1. 根据结构分类：（1）离心泵：离心泵是最常见的水泵类型。
它们通过离心力将液体推向出口。
（2）容积泵：容积泵通过改变泵腔的体积来吸入和排出液体。
（3）轴流泵：轴流泵适用于输送大量液体，通过叶轮产生的轴向力将液体推向出口。
（4）混流泵：混流泵是离心泵和轴流泵的结合体，既有轴向力又有离心力。
2. 根据应用领域分类：（1）供水泵：供水泵用于将水从水源泵送到建筑物或供水系统。
（2）排水泵：排水泵用于排除建筑物或地下空间中的水。
（3）污水泵：污水泵用于处理含有固体颗粒或污染物的污水。
（4）灌溉泵：灌溉泵用于农业灌溉，将水泵送到农田中以满足农作物的水需求。
三、常见故障及其处理方法尽管水泵是可靠的设备，但在使用过程中仍可能遇到一些故障。
下面列举了一些常见故障及其处理方法：1. 水泵无法启动：首先要检查电源是否正常，是否有足够的电流供给。
其次，检查电线连接是否松动或损坏。
最后，可能需要检查电机是否损坏。
2. 水泵启动后无液出流：检查泵体是否有漏水现象，可能需要更换密封件。
深水泵培训教材
Electric sea water submersible pump
operation manual
Manual de operación de bomba eléctrica de sumergible de agua del mar
－－天津普友
一、启动
startup encendimiento
1、启动前，测量电机绕组对地绝缘电阻，其值不应低于40Ω。
The motor windings insulation to ensure lower than 40Ωwith a megohmmeter before startup.
El aislamiento de windings no debe ser menos de 40Ωcuando la encienda.
2、电机可以直接起动，一般采用降压气动，起动前先关闭出口阀门，（但不用全部关死）正常运转后再将阀门缓缓打开，并调整开度，以达到合理的工作压力和工作电流。
Within the power capacity allowance,directly startup the pump.Generally,voltage needd to be reduce low by switch board before startup.The capacity of matching control switchboard should be in conformity with the motor power .Close the valve before pump startup (not completed closed) and slowly open the valve when operation is normal,adjust it to the appropriate open angle to meet the reasonableworking current and working ressure.
Dentro de la capacidad de potencia,directamente encienda la bomba,generalmnente, el voltage necesita reducirse bajo por el control de interruptor antes de encendimiento.cierra la válvula antes de que encienda la bomba(pero no completamente cerrada),y abra suavemente la válvula cuando la operación es normal,ajusta la válvula al ángulo conveniente para satisfacer la normal corriente y tensión del trabajo. 二、停机
Shutdown
apagamiento
1、停机后如需重新起动，必须在15分钟后进行，以防电机内温度过高。
In case the pump needs to restarted up after shutdown,the operation must be in implemented 15 minutes later,in doder to avoid too high temperature in motor inside.
Si necesita el re-encendemiento después del apagamiento,debe encenderlo después de 15 minutos evitando la excesiva temperatura del interior del motor.
三、运行和维护
operation and maintenation
Operación y ,mantenimiento
1、电泵刚开始运行时，特别注意加强监护、检查，如无异常现象方可正式投入运转。
Special attention shall be given to the pump¡¯s guardian and inspection in the period not long after it¡¯s started up.The pump can be put into opertion only when nothing abnomal occurs.
Cuando la bomba eléctrica inicia a funcionar,la proteciona y inspecciona cuidadosamente,si no hay anormal,se podrá funcionar.
2、每8小时应全面检查一次，注意电流和压力表的指示值是否有显著变化，运转是否平稳，有无噪音，特别注意电机正常工作时电机不应大于电机铭牌上规定的额定值。
Implement a thorough inspection every hours.check if the value display of ampere meter and voltmeter have an obvious change.and check the pump for successfully operation and the noise. Ensure that the motor¡¯s ormal operation current doesn¡¯t exceed the rated value stipulate on its Nameplate. Inspecciona cada 8 horas,chequea si la lectura de amperio y voltaje tienen cambios notables, y chequea si funciona establemente y si hay ruidos, confirma que la corriente de operación normal del motor no excede el valor nominal de la marca de máquina.
3、每星期或半个月停车测量一次电机的绝缘电阻值不应低于0.5Ω(断电后马上测量）Check the motor insulation resistance when shutdown everyweek or half 1week.Ensure it’s not lower than 0.5Ω(implement the check immediaely after shut down) chequea el aislamiento del motor cuando la parada cada semana o medio mes,confirma que no menos que 0.5Ω(chequea immediatamente después de la parada.)
4、如有下列情况应立即停止运行
The pump shall be shut down immediately if any dependability
La bomba tiene que parar immediatamente si hay cualquier dependabilidad.
a.泵的工作状态没有改变，电压为额定值，而电流大于额定值10％。
The pump keeps good wording condition under the rated value.
La bomba mantiene la condición buena bajo el valor nominal
b.在额定扬程下流量降低20％。
The capacity is noticed to decrease by 20% under the rated.
La capacidad is disminuido por 20% BAJO el valor nominal
c.绝缘电阻低于0.5Ω。
The in sulation resistance is lower than 0.5Ω.
El resistencia de aislamiento is menos que 0.5Ω.
d.动水位下降至泵的吸入口。
The dynamic sea water fa lls to the pump’s inlet level.
El agua del mar dinámico baja hasta el nivel de entrada de bomba.
e.输水管有显示震动，并有轰隆的噪音。
Obvious vibration and loud noise are noticed to the water duct.
Hay vibración y ruido en conducto de agua
f.系统压力不足。
The system voltage is not sufficient.
El sistema de voltaje no es suficiente。
