［使用软件前，请阅读说明书］消防控制室图形显示装置设计系统使用说明书(Ver 1.0,2008.12)概述消防控制室图形显示装置设计系统软件是深圳市泰和安科技有限公司基于消防CRT监控软件前期设计工作开发的软件。

它运行于Window操作系统上，需要配合离线编程软件和CRT 监控软件使用，可将离线编程的回路设置信息加载到CRT监控软件；该软件的特点是：�可以直接将autoCAD导出的图直接导入到CRT设计软件中；�可以将各楼层的楼层图通过复制粘贴到其他楼层里，不用再导入了；一、软件安装在电脑中放入配套光盘，打开CRT设计V1.0安装文件后进入安装界面,(见下图）；选择安装语言；点击确定；安装目录可以使用默认方式将其安装在C盘的Program Files文件夹中（下图所示）；继续点击下一步，完成软件安装；二、进入CRT设计软件；双击桌面上的CRT设计软件图标，出现如图1-1所示屏幕，表明进入CRT设计软件。

为了方便介绍，我分别对窗口内容部分进行说明（见上图），下面简单介绍部分功能；楼层图编辑窗口:顾名思义，它是用来编辑楼层图的。

深绿色方框内为可编辑区。

常用工具栏:1*兴建一个工程2*打开一个工程3*楼层图复制4*部件清单5*楼层图打印6*关于本软件7*楼层图放大8*楼层图缩小9*楼层图全景显示10*原图显示11*楼层图比例调整12*打开离线编程软件绘图工具栏：1*楼层图移动2*画直线3*画方框4*画方框（方框内变为白色）5*输入字符串6*放置前端设备图标工具栏：点击可放置各种前端，如：光电感烟、差定温、手动报警按钮、输入模块……三、基本操作新建工程文件—新建工程（N），弹出对话框如下图所示：输入文件名点击确定即可：新增楼号文件—新增楼号（B），弹出对话框如下图所示，输入工程名称点击确定即可：增加楼层右键点击楼号弹出对话框选择增加楼层，在弹出的对话框中输入层数即可；见下图：CDA图导入右击楼层号弹出对话框选择CAD图导入在弹出的对话框中选择楼层图点击打开即可，见下图：注：在CAD图导入之前一定要从autoCAD中导出格式为.wmf的图片，具体操作如下图：楼层图编辑楼层图大小调整在把楼层图导入到CRT设计软件中后，接下来就是要进行楼层图的编辑工作，首先选择比例调整按钮，此时楼层图处于可放大和缩小编辑状态，点击放大按钮或缩小按钮根据实际需要调整到合适的大小，然后点击保存；如果楼层图编辑区有空缺的地方此时可是调整楼层图将其空缺给覆盖，首先点击原点变更按钮，然后以后楼层图到合适位置，点击保存；放置图标单击离线编程按钮选择离线编程工程打开，点击图标按钮，在部位列表中选择要放置的前端，在合适的位置放置前端；需要注意的是：部位列表中会自动的向下移动，当然也可以自由点击选择放置各个点；见下图：右点击具体前端弹出属性对话框，在对话框内可以修改属性，见下图：楼层信息修改下图所示：可以修改楼层信息；注：当修改后务必要选择平面图保存；部位查询在各项工作都完后，接下来就是部位查询：部位查询可以检查布点是否正确有无漏点，对于保证工程的完整性是非常重要的；具体操作：单击部位清单按钮，弹出列表，在其中可以以不同的方式查询各个回路和部件信息，将它与离线编程联动模拟中的信息相比较，看有无不同，若有请更正；见下图：本丛书以工程技术人员为主要读者，也可供科研人员参考。

消防系统管理三流程——设备操作流程（泰和安-JB-QGL-TX3032A）注意：根据各项目消防主机品牌对操作流程操作自行调整。

一、联动型消防系统操作示意图1、消防主机处置火情操作示意图（泰和安-JB-QGL-TX3032A）消防主机联动设备处置火警操作指引①确认现场发生火警为火情信息②按“消音”键设备运行状态转换操作指引③如消防主机在“禁止”状态，须操纵至“允许”状态，“允许”指示灯亮起。

2、多线控制盘操作示意图（泰和安-JB-QGL-TX3032A）在处置火情事件时，如被控制的主要消防设备未动作，可在多线控制盘进行直启手动操作。

多线控制盘启动操作指引①多线控制盘“手动方式”操作至允许状态，“允许”指示灯亮起消火栓泵启动操作指引②手动直接启动消火栓泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作。

喷淋（雨淋、预作用、水炮、水幕、细水雾）水泵启动操作指引③手动直接启动喷淋泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作启动正压送风风机操作启动消防排烟风机操作④手动启动失火单元或防火分区正压送风风机⑤手动启动失火单元或防火分区消防排烟风机“启动”键，“启动”与“反馈”指示灯先后亮起“启动”键，“启动”与“反馈”指示灯先后亮起3、总线控制盘操作示意图在处置火情事件时，如控制的消防设备未动作，可在总线控制盘进行手动操作。

①按动主界面“联动模式”键②按屏幕下方“上下键”功能③按屏幕中第2选项“设置手动控制状态”按确认键显示“操作已完成”防火卷帘门下降操作指引在总线控制盘面板上找到控制防火卷帘门按键区域，选择失火区域的防火卷帘门按键按下“操作”键，“启动”与“反馈”指示灯先后亮起，控制屏显示为“防火卷帘门动作”电梯迫降操作指引在总线控制盘面板上找到控制电梯按键区域，选择失火区域的电梯按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“电梯迫降”应急照明切换操作指引在总线控制盘面板上找到控制应急照明按键区域，选择失火区域的应急照明按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“强切间切电”4、消防设备测试操作示意图（泰和安-JB-QGL-TX3032A）消防控制室启动XX栋楼非消防电源强切功能指引①将消防主机进入“系统界面”②进入“运行模式”，进入“调试”模式确认③按“菜单”键“上下”键选择系统设置，选择10模拟火警④输入测试二次码⑤如：输入70683321号⑥按F1启动消防控制室启动XX防火分区卷帘门下降功能指引跟应急、强切、等操作方式雷同消防控制室启动XX 栋楼（防火分区）正压送风风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）正压送风机消防控制室启动XX 防火分区消防排烟风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）消防排烟机消防控制室启动（室内外）消火栓泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试消火栓泵（泵房现场安排人员复位）消防控制室启动喷淋泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试喷淋泵（泵房现场安排人员复位）消防控制室启动XX栋楼（防火分区）消防疏散广播指引①控制盘运行方式调到“允许”状态②进入“设置界面”，点击7进入“设置手动启停设备模式③点击“允许”、“确认”④手动方式“允许”灯亮⑤按下该区域广播按钮，动作后“工作”灯亮5、消防设备故障屏蔽及修复解除屏蔽操作示意图消防设备故障状态，设备屏蔽操作指引①控制板处操作“屏蔽”键输入故障设备回路号、地址码，设备类型按“F1”键完成消防设备故障修复后，设备屏蔽解除操作指引①控制板处操作“取消屏蔽”键输入设备回路号、地址码、设备类型编号选按F1键完成二、电气火灾报警设备操作流程图（泰和安-TE3004）电气火灾监控系统具有火灾预警功能，只能进行监视，无控制设备功能，将异常信息报工程组人员现场查看，并进行检测、维修，检修后正常后按下复位键输入密码1357确认异常报警点按下消音键三、防火门监控设备操作流程图（泰和安：TX3820G）该系统具有防火门状态监视功能，只能进行监视，无控制设备功能，将异常信息报安全组人员现场查看异常状态消除后，将主机复位（跟电气火灾监控设备雷同）确认异常报警点按下消音键四、气体灭火设备操作流程图（泰和安-JB-QGL-TX3032A）确认火警信息按下消音键控制室主机操作：确认真实火情后点击手/自动转换按钮现场手动按钮操作敲碎玻璃按启动。

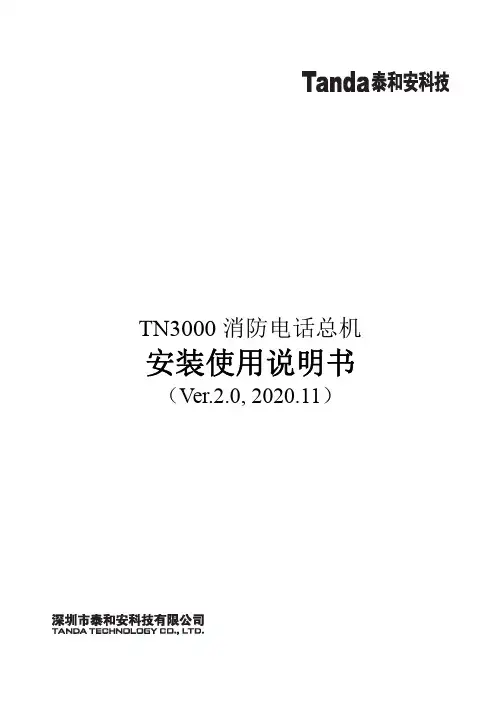

TN3000消防电话总机安装使用说明书（Ver.2.0,2020.11）前言TN3000消防电话总机是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB16806-2006《消防联动控制系统》的要求和精神，设计的新一代消防电话总机。

TN3000消防电话总机采用入柜式安装方式，占用2U面板空间，具有功能强、可靠性高、配置灵活的特点；采用128×64点阵液晶显示，全汉字操作及界面显示。

本安装使用说明书应由专人负责，妥善保管，以备日后查用。

目录前言 (I)目录 (II)第一章概述 (1)1.1产品简介 (1)1.2产品特点 (1)1.3技术特性 (1)1.4环境要求 (1)1.5系统配置 (1)第二章结构特征 (2)2.1外观示意图 (2)2.2内部结构图 (2)2.3面板 (3)第三章基本功能与故障报警 (4)3.1开机 (4)3.2呼叫和通话 (4)3.2.1呼出 (5)3.2.2呼入 (6)3.2.3通话 (6)3.3挂机 (6)3.4故障报警 (6)3.5复位 (7)3.6消音 (7)第四章键盘操作及菜单详解 (7)4.1操作级别 (7)4.2主菜单 (7)4.3信息查询 (8)4.3.1历史信息 (8)4.3.2设备信息 (8)4.3.3重码信息 (9)4.3.4版本信息 (9)4.4系统调试 (9)4.4.1本机自检 (9)4.4.2设备注册 (9)4.4.3设备调试 (10)4.4.4离线编程 (10)4.5录音管理 (12)4.5.1录音播放 (12)4.5.2录音删除 (12)4.5.3全部删除 (13)4.6系统设置 (13)4.6.1本机设置 (13)4.6.2密码管理 (14)第五章安装与调试 (14)5.1检查 (14)5.1.1开箱检查 (14)5.1.2开机检查 (14)5.2安装 (15)5.2.1安装方法 (15)5.2.2接线说明 (15)5.2.3布线要求 (15)5.3调试 (15)5.3.1调试前准备 (15)5.3.2设备注册 (15)5.3.3模拟通话测试 (15)第六章常见故障及维修 (16)第七章日常维护及保修 (16)7.1注意事项 (16)7.2重要提示 (16)7.3保修 (17)第八章请联系我们 (17)附录A电话总机负载数量计算 (18)声明 (19)第一章概述1.1产品简介消防电话系统是消防通信的专用系统，在发生火灾时，可以提供方便快捷的通信手段，是消防控制及报警系统中不可缺少的通信设备。

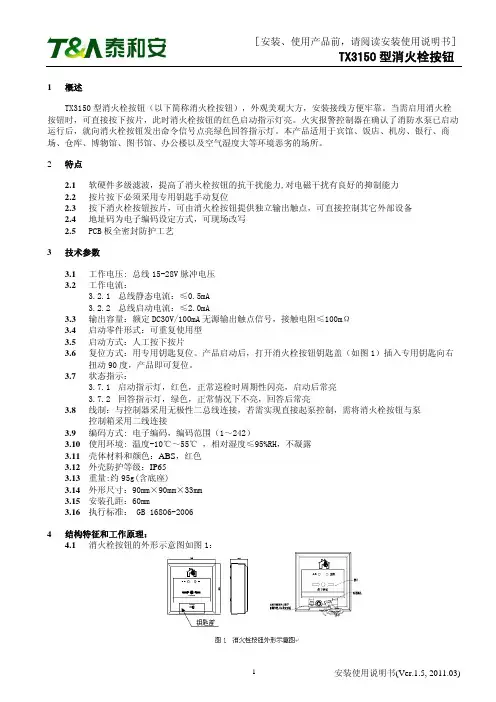

1概述TX3150型消火栓按钮（以下简称消火栓按钮），外观美观大方，安装接线方便牢靠。

当需启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。

火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。

2特点2.1软硬件多级滤波，提高了消火栓按钮的抗干扰能力,对电磁干扰有良好的抑制能力2.2按片按下必须采用专用钥匙手动复位2.3按下消火栓按钮按片，可由消火栓按钮提供独立输出触点，可直接控制其它外部设备2.4地址码为电子编码设定方式，可现场改写2.5PCB板全密封防护工艺3技术参数3.1工作电压: 总线15-28V脉冲电压3.2工作电流：3.2.1总线静态电流：≤0.5mA3.2.2总线启动电流：≤2.0mA3.3输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100mΩ3.4启动零件形式：可重复使用型3.5启动方式：人工按下按片3.6复位方式：用专用钥匙复位。

产品启动后，打开消火栓按钮钥匙盖（如图1）插入专用钥匙向右扭动90度，产品即可复位。

3.7状态指示：3.7.1启动指示灯，红色，正常巡检时周期性闪亮，启动后常亮3.7.2回答指示灯，绿色，正常情况下不亮，回答后常亮3.8线制：与控制器采用无极性二总线连接，若需实现直接起泵控制，需将消火栓按钮与泵控制箱采用二线连接3.9编码方式: 电子编码，编码范围（1～242）3.10使用环境: 温度-10℃～55℃ ，相对湿度≤95%RH，不凝露3.11壳体材料和颜色：ABS，红色3.12外壳防护等级：IP653.13重量:约95g(含底座)3.14外形尺寸：90mm×90mm×33mm3.15安装孔距：60mm3.16执行标准： GB 16806-20064结构特征和工作原理：4.1消火栓按钮的外形示意图如图1：4.2工作原理本消火栓按钮采用按压启动方式，通过机械结构进行自锁，可减少人为误触发现象。

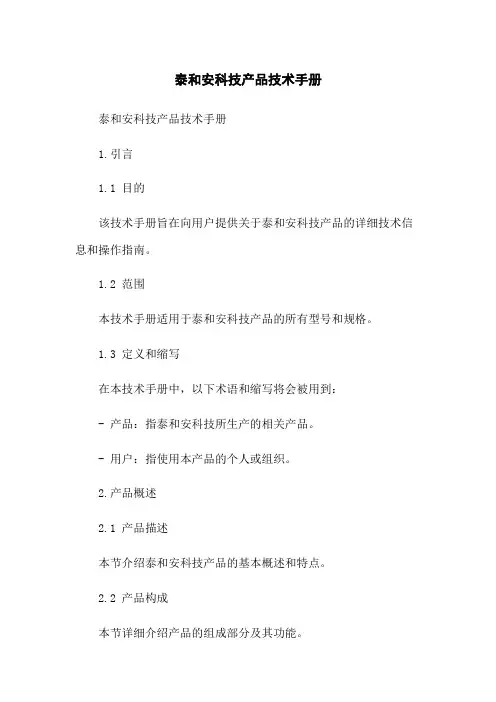

泰和安科技产品技术手册泰和安科技产品技术手册1.引言1.1 目的该技术手册旨在向用户提供关于泰和安科技产品的详细技术信息和操作指南。

1.2 范围本技术手册适用于泰和安科技产品的所有型号和规格。

1.3 定义和缩写在本技术手册中，以下术语和缩写将会被用到：- 产品：指泰和安科技所生产的相关产品。

- 用户：指使用本产品的个人或组织。

2.产品概述2.1 产品描述本节介绍泰和安科技产品的基本概述和特点。

2.2 产品构成本节详细介绍产品的组成部分及其功能。

3.技术规格3.1 总体规格本节列出产品的整体尺寸、重量、电源要求等规格信息。

3.2 硬件规格本节详细描述产品的硬件组成和规格，包括处理器、内存、存储等。

3.3 软件规格本节介绍产品所需的操作系统和其他软件的版本要求。

4.安装与配置4.1 硬件安装本节提供产品的硬件安装指南，包括产品的摆放、连接和固定等。

4.2 软件安装本节介绍产品的软件安装步骤和必要的配置。

5.使用说明5.1 界面介绍本节详细描述产品的界面及其功能。

5.2 操作指南本节提供产品的操作指南，包括启动、关闭、设置等操作步骤。

5.3 故障排除本节列出常见故障和解决方法以供用户参考。

6.维护与保养本节介绍产品的维护与保养注意事项，包括清洁、升级等操作。

7.技术支持本节提供产品的技术支持联系方式，以便用户在需要时获取技术支持。

8.法律名词及注释8.1 法律名词本节本文档中涉及的法律名词及其解释。

8.2 注释本节提供对本文档中用到的特定术语或缩写的详细解释。

9.附件本文档附有以下附件：- 附件1：产品示意图- 附件2：产品规格表。

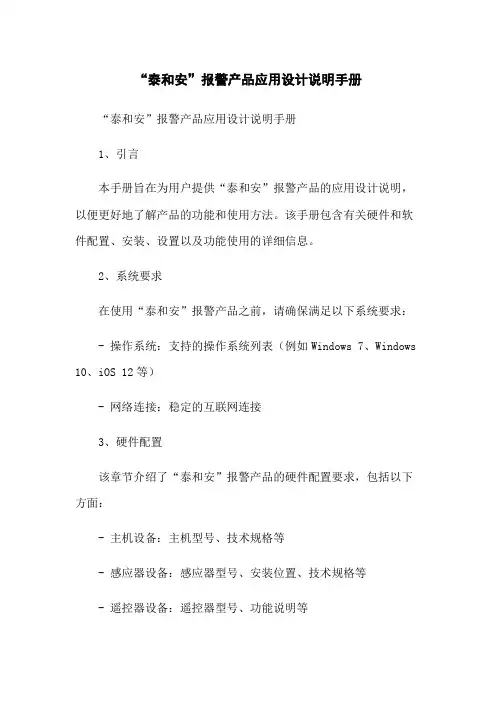

“泰和安”报警产品应用设计说明手册“泰和安”报警产品应用设计说明手册1、引言本手册旨在为用户提供“泰和安”报警产品的应用设计说明，以便更好地了解产品的功能和使用方法。

该手册包含有关硬件和软件配置、安装、设置以及功能使用的详细信息。

2、系统要求在使用“泰和安”报警产品之前，请确保满足以下系统要求：- 操作系统：支持的操作系统列表（例如Windows 7、Windows 10、iOS 12等）- 网络连接：稳定的互联网连接3、硬件配置该章节介绍了“泰和安”报警产品的硬件配置要求，包括以下方面：- 主机设备：主机型号、技术规格等- 感应器设备：感应器型号、安装位置、技术规格等- 遥控器设备：遥控器型号、功能说明等- 其他配件：如摄像头、门磁等设备的使用说明4、软件配置该章节详细介绍了“泰和安”报警产品的软件配置要求，包括以下方面：- APP安装：在支持的操作系统上安装“泰和安”报警产品的方式应用程序- 帐号注册：创建和配置用户帐号- 设备连接：将报警设备与方式应用程序进行配对和连接- 系统设置：对报警设备进行基本设置，如时间、声音等5、安装过程该章节提供了“泰和安”报警产品的安装过程说明，包括以下步骤：- 安装主机设备：选择合适的位置并安装主机设备- 安装感应器设备：根据安装说明将感应器设备安装在适当的位置- 连接设备：将主机设备与感应器设备进行连接6、功能使用说明该章节详细说明了“泰和安”报警产品的各项功能的使用方法，包括但不限于：- 报警触发：感应器设备检测到异常行为时触发报警，并发送通知至方式应用程序- 远程监控：通过方式应用程序实时监控所连接的设备- 远程操作：通过方式应用程序远程操作报警设备的设置和功能7、附件本文档附带以下附件，供用户参考：- 主机设备安装图解- 感应器设备安装说明- 遥控器设备功能快速参考8、法律名词及注释- 法律名词1：注释1- 法律名词2：注释2- 法律名词3：注释3。

第一章概述TX3000火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。

是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。

采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。

系统设计最大容量为242总线部位点，可与我司的其它产品配套使用。

控制器具有联网功能，可与我司多回路控制器进行联网。

1.1功能强、可靠性高本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。

可挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。

整个系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。

其中控制器包含主板、驱动板、通讯板和联动盘。

TX3000组成结构如图1：图1主板通过回路驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。

主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。

软、硬件方面的精心设计使该系统具有了极高的可靠性。

本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。

控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。

1.2窗口化、汉字菜单式操作界面本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。

控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。

泰和安主机操作方法泰和安主机是一款性能优越、功能齐全的计算机主机，它采用了先进的技术和创新的设计，具有高效稳定的运行能力。

在使用泰和安主机时，我们需要遵循正确的操作方法，以保证其正常运行和延长其使用寿命。

以下是关于泰和安主机的操作方法的详细介绍：1. 开机与关机：- 开机：首先，确保主机的电源线与显示器、键盘、鼠标等设备均已正确连接。

然后按下主机上的电源按钮，等待主机启动。

- 关机：在使用泰和安主机时，应该先确保已经保存好所有的工作和文件。

然后，点击“开始”按钮，在弹出的菜单中选择“关机”选项，等待主机自动关闭。

切勿强制关机，以免影响主机的正常运行。

2. 操作系统的使用：- 泰和安主机通常预装了操作系统，如Windows、Linux等。

在开机后，根据系统提示进行操作系统的设置，以便更好地满足个人需求。

- 对于新手用户，可以通过使用操作系统自带的向导来了解和学习如何使用泰和安主机。

3. 软件安装与更新：- 泰和安主机支持各种软件的安装和更新。

用户可以根据自己的需要，通过下载软件安装包，然后运行安装程序进行安装。

- 在进行软件安装时，要注意安装包的来源，尽量选择官方渠道下载，以避免安装带有恶意代码的软件。

- 同时，定期更新操作系统和已安装软件的版本，以确保系统的安全性和稳定性。

4. 硬件的维护：- 泰和安主机是由各种硬件组件组成的，如CPU、内存、硬盘等。

在使用主机时，要注意定期清理主机内外的灰尘，避免灰尘堆积影响散热和主机性能。

- 不要随意拆卸和更换硬件组件，以免损坏主机或影响保修期。

5. 数据备份与恢复：- 定期进行数据备份是非常重要的。

可以使用外部存储设备，如移动硬盘、U盘、云存储等，将重要数据备份到其他地方，以防数据丢失。

- 在泰和安主机中，通常提供了系统还原、系统备份等功能，可以恢复系统到之前的某个时间点，或者自动备份系统。

- 在进行数据恢复时，要注意选择正确的恢复点和操作方法，以免误操作导致数据丢失。
