泰和安设计手册-2009.8

第一章概述TX3000火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。

是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。

采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。

系统设计最大容量为242总线部位点，可与我司的其它产品配套使用。

控制器具有联网功能，可与我司多回路控制器进行联网。

1.1功能强、可靠性高本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。

可挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。

整个系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。

其中控制器包含主板、驱动板、通讯板和联动盘。

TX3000组成结构如图1：图1主板通过回路驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。

主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。

软、硬件方面的精心设计使该系统具有了极高的可靠性。

本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。

控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。

1.2窗口化、汉字菜单式操作界面本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。

控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。

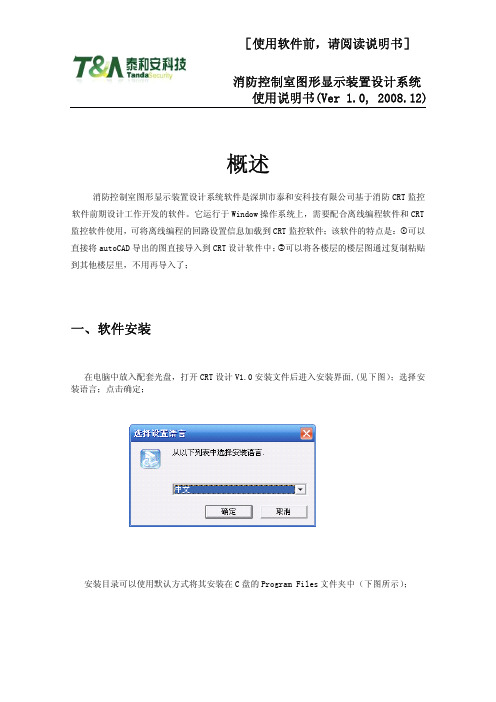

［使用软件前，请阅读说明书］消防控制室图形显示装置设计系统使用说明书(Ver 1.0,2008.12)概述消防控制室图形显示装置设计系统软件是深圳市泰和安科技有限公司基于消防CRT监控软件前期设计工作开发的软件。

它运行于Window操作系统上，需要配合离线编程软件和CRT 监控软件使用，可将离线编程的回路设置信息加载到CRT监控软件；该软件的特点是：�可以直接将autoCAD导出的图直接导入到CRT设计软件中；�可以将各楼层的楼层图通过复制粘贴到其他楼层里，不用再导入了；一、软件安装在电脑中放入配套光盘，打开CRT设计V1.0安装文件后进入安装界面,(见下图）；选择安装语言；点击确定；安装目录可以使用默认方式将其安装在C盘的Program Files文件夹中（下图所示）；继续点击下一步，完成软件安装；二、进入CRT设计软件；双击桌面上的CRT设计软件图标，出现如图1-1所示屏幕，表明进入CRT设计软件。

为了方便介绍，我分别对窗口内容部分进行说明（见上图），下面简单介绍部分功能；楼层图编辑窗口:顾名思义，它是用来编辑楼层图的。

深绿色方框内为可编辑区。

常用工具栏:1*兴建一个工程2*打开一个工程3*楼层图复制4*部件清单5*楼层图打印6*关于本软件7*楼层图放大8*楼层图缩小9*楼层图全景显示10*原图显示11*楼层图比例调整12*打开离线编程软件绘图工具栏：1*楼层图移动2*画直线3*画方框4*画方框（方框内变为白色）5*输入字符串6*放置前端设备图标工具栏：点击可放置各种前端，如：光电感烟、差定温、手动报警按钮、输入模块……三、基本操作新建工程文件—新建工程（N），弹出对话框如下图所示：输入文件名点击确定即可：新增楼号文件—新增楼号（B），弹出对话框如下图所示，输入工程名称点击确定即可：增加楼层右键点击楼号弹出对话框选择增加楼层，在弹出的对话框中输入层数即可；见下图：CDA图导入右击楼层号弹出对话框选择CAD图导入在弹出的对话框中选择楼层图点击打开即可，见下图：注：在CAD图导入之前一定要从autoCAD中导出格式为.wmf的图片，具体操作如下图：楼层图编辑楼层图大小调整在把楼层图导入到CRT设计软件中后，接下来就是要进行楼层图的编辑工作，首先选择比例调整按钮，此时楼层图处于可放大和缩小编辑状态，点击放大按钮或缩小按钮根据实际需要调整到合适的大小，然后点击保存；如果楼层图编辑区有空缺的地方此时可是调整楼层图将其空缺给覆盖，首先点击原点变更按钮，然后以后楼层图到合适位置，点击保存；放置图标单击离线编程按钮选择离线编程工程打开，点击图标按钮，在部位列表中选择要放置的前端，在合适的位置放置前端；需要注意的是：部位列表中会自动的向下移动，当然也可以自由点击选择放置各个点；见下图：右点击具体前端弹出属性对话框，在对话框内可以修改属性，见下图：楼层信息修改下图所示：可以修改楼层信息；注：当修改后务必要选择平面图保存；部位查询在各项工作都完后，接下来就是部位查询：部位查询可以检查布点是否正确有无漏点，对于保证工程的完整性是非常重要的；具体操作：单击部位清单按钮，弹出列表，在其中可以以不同的方式查询各个回路和部件信息，将它与离线编程联动模拟中的信息相比较，看有无不同，若有请更正；见下图：本丛书以工程技术人员为主要读者，也可供科研人员参考。

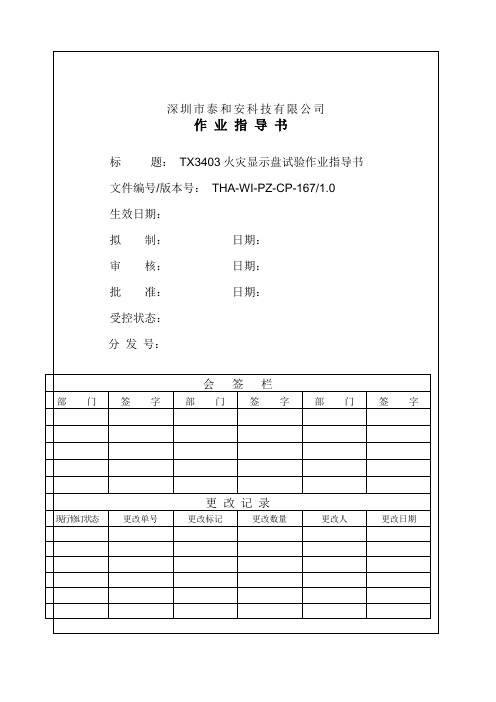

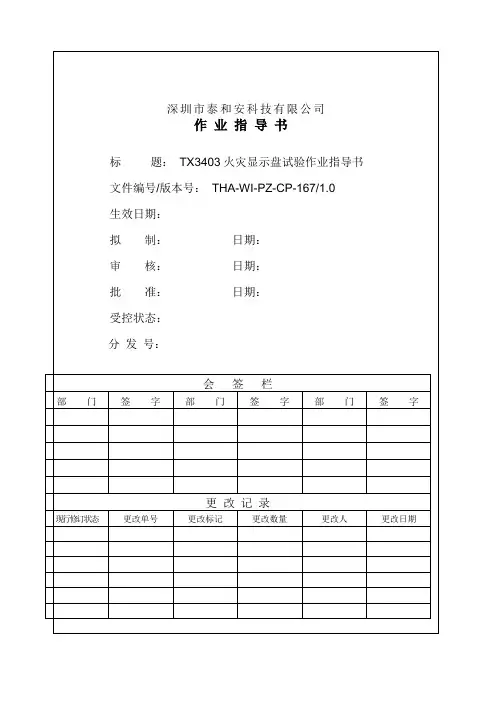

1 目的指导试验人员对TX3403火灾显示盘试验项目进行正确的试验，确保产品质量满足规定要求。

2 适用范围适用于TX3403火灾显示盘(以下简称显示盘)的出厂检验、确认检验。

3 职责品质部试验员：负责对显示盘要求试验的项目进行试验，确保显示盘的试验数据准确有效。

4 试验程序4.1 产品试验项目见下表。

如在有关条款中没有说明时，则均应在下述正常的试验大气条件下进行：环境温度：15℃～35℃湿度：25%RH～75%RH 大气压力：86kPa～106kPa● 无特殊说明时，则各项试验数据的容差均应在±5%范围内。

4.3 试验要求与试验方法4.3.1试验前检查4.3.1.1检验设备：声压计、照度计4.3.1.2检查方法及要求（1）壳体表面质量：表面无腐蚀、涂覆层剥落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤，液晶内应无杂物，模压标志应清晰。

（2）文字符号及标识：文字、符号和标志应清晰、正确，透明窗上标识应为：运行、消音、火警、通讯。

（3）紧固件：紧固部位应无松动。

（4）激光打标检查：激光打标应工整，文字应清晰齐全。

如软件版本、主要参数、编号、制造日期等应与实际相符、最大点数与实际能接点数应一致，如下图1。

图1（5）指示灯显示器：显示盘的指示灯应以颜色标识，灯的颜色应符合要求，环境光线为100lx～500lx条件下，在正前方22.5度视角范围内，指示灯在距离其3m远处清晰可见；显示盘采用液晶来显示信息，环境光线为100lx～500lx的条件下，在正前方22.5度视角内，显示信息在0.8m处可读。

（6）音响器件：在额定工作电压下，音响器件在其正前方的1m处，声压级（A计权）应大于65dB，且小于115dB，在85%额定工作电压条件下能发出音响。

4.3.2基本功能试验4.3.2.1 试验设备：火灾报警控制器、万用表、手持编码器、秒表4.3.2.2将显示盘与火灾报警控制器连线好，开机后显示盘液晶应显示“泰和安”字样和图标，双键（方向上、方向下）长按进入主菜单：进入菜单后，查询键为确认，消音为退出，方向键用于修改地址与菜单选择，所有菜单中均不能出现乱码、花屏现象，再进行以下操作：a）按键检查：所有按键应能正常、灵活使用。
