泰和安产品应用设计说明书

  • 格式：pdf
  • 大小：5.45 MB
  • 文档页数：93

下载文档原格式

  / 93

合集下载

泰和安说明书

泰和安说明书

第一章概述TX3000火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。

是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。

采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。

系统设计最大容量为242总线部位点，可与我司的其它产品配套使用。

控制器具有联网功能，可与我司多回路控制器进行联网。

1.1功能强、可靠性高本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。

可挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。

整个系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。

其中控制器包含主板、驱动板、通讯板和联动盘。

TX3000组成结构如图1：图1主板通过回路驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。

主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。

软、硬件方面的精心设计使该系统具有了极高的可靠性。

本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。

控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。

1.2窗口化、汉字菜单式操作界面本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。

控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。

泰和安LA1915 安装使用说明书

泰和安LA1915 安装使用说明书
［安装、使用产品前，请阅读安装使用说明书］
LA1915 启停转换模块
1 概述
LA1915 启停转换模块是一种无地址编码的模块。用于启动和停止大功率带自锁控制功能的消防电气设 备，而且只需一个开关信号输入，也就是说只需一个输出模块或一个硬接线接点，即可实现带自锁的消防设 备的启动和停止，无自锁的消防电气设备不需要这种模块。
2 技术特性
2.1 工作电压：18V～28V（推荐 24V）； 2.2 工作电流：小于 1mA（不动作时）； 2.3 24V 脉冲驱动：0.2A（最大），1 秒时间长度； 2.4 24V 脉冲输出具有过载（或短路）保护功能：过载或短路时三个指示灯同时闪动。 2.5 使用环境：
温 度：-10℃～+55℃ 相对湿度≤95%，不凝露 2.6 外形尺寸：61mm×61mm×20.5mm（不含透明罩） 2.7 壳体材料和颜色：ABS，米黄 2.8 重量：约 58g（含透明罩）
3
安装使用说明书(Ver.1.2, 2011.03)
被控消防电气设备控制箱内部 图 2Байду номын сангаас系统连线示意图
2
安装使用说明书(Ver.1.2, 2011.03)
［安装、使用产品前，请阅读安装使用说明书］
LA1915 启停转换模块
7 注意事项
7.1 本模块所提供输出是有源（24V 脉冲）信号，不可再将其它电源引入，否则可能损坏模块； 7.2 使用过程中请确认为模块提供的工作电源是否满足要求（21V～28V）； 7.3 24V 脉冲信号输出的驱动能力只有 0.2A，只可用于小型 24V 中间继电器； 7.4 不可将 LA1915 直接连接在报警联动总线。
3 结构特征与工作原理
3.1 模块外形示意图如图 1 所示。

深圳市泰和安CRT设计软件说明书

深圳市泰和安CRT设计软件说明书

［使用软件前，请阅读说明书］消防控制室图形显示装置设计系统使用说明书(Ver 1.0,2008.12)概述消防控制室图形显示装置设计系统软件是深圳市泰和安科技有限公司基于消防CRT监控软件前期设计工作开发的软件。

它运行于Window操作系统上，需要配合离线编程软件和CRT 监控软件使用，可将离线编程的回路设置信息加载到CRT监控软件；该软件的特点是：�可以直接将autoCAD导出的图直接导入到CRT设计软件中；�可以将各楼层的楼层图通过复制粘贴到其他楼层里，不用再导入了；一、软件安装在电脑中放入配套光盘，打开CRT设计V1.0安装文件后进入安装界面,(见下图）；选择安装语言；点击确定；安装目录可以使用默认方式将其安装在C盘的Program Files文件夹中（下图所示）；继续点击下一步，完成软件安装；二、进入CRT设计软件；双击桌面上的CRT设计软件图标，出现如图1-1所示屏幕，表明进入CRT设计软件。

为了方便介绍，我分别对窗口内容部分进行说明（见上图），下面简单介绍部分功能；楼层图编辑窗口:顾名思义，它是用来编辑楼层图的。

深绿色方框内为可编辑区。

常用工具栏:1*兴建一个工程2*打开一个工程3*楼层图复制4*部件清单5*楼层图打印6*关于本软件7*楼层图放大8*楼层图缩小9*楼层图全景显示10*原图显示11*楼层图比例调整12*打开离线编程软件绘图工具栏：1*楼层图移动2*画直线3*画方框4*画方框（方框内变为白色）5*输入字符串6*放置前端设备图标工具栏：点击可放置各种前端，如：光电感烟、差定温、手动报警按钮、输入模块……三、基本操作新建工程文件—新建工程（N），弹出对话框如下图所示：输入文件名点击确定即可：新增楼号文件—新增楼号（B），弹出对话框如下图所示，输入工程名称点击确定即可：增加楼层右键点击楼号弹出对话框选择增加楼层，在弹出的对话框中输入层数即可；见下图：CDA图导入右击楼层号弹出对话框选择CAD图导入在弹出的对话框中选择楼层图点击打开即可，见下图：注：在CAD图导入之前一定要从autoCAD中导出格式为.wmf的图片，具体操作如下图：楼层图编辑楼层图大小调整在把楼层图导入到CRT设计软件中后，接下来就是要进行楼层图的编辑工作，首先选择比例调整按钮，此时楼层图处于可放大和缩小编辑状态，点击放大按钮或缩小按钮根据实际需要调整到合适的大小，然后点击保存；如果楼层图编辑区有空缺的地方此时可是调整楼层图将其空缺给覆盖，首先点击原点变更按钮，然后以后楼层图到合适位置，点击保存；放置图标单击离线编程按钮选择离线编程工程打开，点击图标按钮，在部位列表中选择要放置的前端，在合适的位置放置前端；需要注意的是：部位列表中会自动的向下移动，当然也可以自由点击选择放置各个点；见下图：右点击具体前端弹出属性对话框，在对话框内可以修改属性，见下图：楼层信息修改下图所示：可以修改楼层信息；注：当修改后务必要选择平面图保存；部位查询在各项工作都完后，接下来就是部位查询：部位查询可以检查布点是否正确有无漏点，对于保证工程的完整性是非常重要的；具体操作：单击部位清单按钮，弹出列表，在其中可以以不同的方式查询各个回路和部件信息，将它与离线编程联动模拟中的信息相比较，看有无不同，若有请更正；见下图：本丛书以工程技术人员为主要读者，也可供科研人员参考。

泰和安TN3000消防电话总机安装使用说明书

泰和安TN3000消防电话总机安装使用说明书

TN3000消防电话总机安装使用说明书（Ver.2.0,2020.11）前言TN3000消防电话总机是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB16806-2006《消防联动控制系统》的要求和精神，设计的新一代消防电话总机。

TN3000消防电话总机采用入柜式安装方式，占用2U面板空间，具有功能强、可靠性高、配置灵活的特点；采用128×64点阵液晶显示，全汉字操作及界面显示。

本安装使用说明书应由专人负责，妥善保管，以备日后查用。

目录前言 (I)目录 (II)第一章概述 (1)1.1产品简介 (1)1.2产品特点 (1)1.3技术特性 (1)1.4环境要求 (1)1.5系统配置 (1)第二章结构特征 (2)2.1外观示意图 (2)2.2内部结构图 (2)2.3面板 (3)第三章基本功能与故障报警 (4)3.1开机 (4)3.2呼叫和通话 (4)3.2.1呼出 (5)3.2.2呼入 (6)3.2.3通话 (6)3.3挂机 (6)3.4故障报警 (6)3.5复位 (7)3.6消音 (7)第四章键盘操作及菜单详解 (7)4.1操作级别 (7)4.2主菜单 (7)4.3信息查询 (8)4.3.1历史信息 (8)4.3.2设备信息 (8)4.3.3重码信息 (9)4.3.4版本信息 (9)4.4系统调试 (9)4.4.1本机自检 (9)4.4.2设备注册 (9)4.4.3设备调试 (10)4.4.4离线编程 (10)4.5录音管理 (12)4.5.1录音播放 (12)4.5.2录音删除 (12)4.5.3全部删除 (13)4.6系统设置 (13)4.6.1本机设置 (13)4.6.2密码管理 (14)第五章安装与调试 (14)5.1检查 (14)5.1.1开箱检查 (14)5.1.2开机检查 (14)5.2安装 (15)5.2.1安装方法 (15)5.2.2接线说明 (15)5.2.3布线要求 (15)5.3调试 (15)5.3.1调试前准备 (15)5.3.2设备注册 (15)5.3.3模拟通话测试 (15)第六章常见故障及维修 (16)第七章日常维护及保修 (16)7.1注意事项 (16)7.2重要提示 (16)7.3保修 (17)第八章请联系我们 (17)附录A电话总机负载数量计算 (18)声明 (19)第一章概述1.1产品简介消防电话系统是消防通信的专用系统，在发生火灾时，可以提供方便快捷的通信手段，是消防控制及报警系统中不可缺少的通信设备。

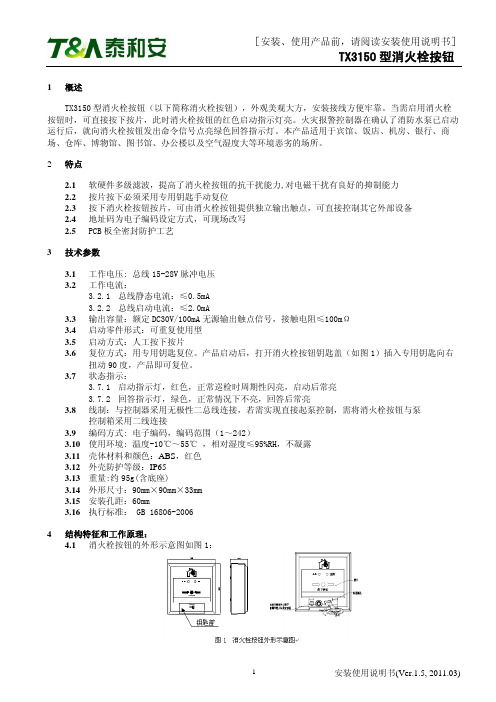

泰和安TX3150 安装使用说明书

泰和安TX3150 安装使用说明书

1概述TX3150型消火栓按钮（以下简称消火栓按钮），外观美观大方，安装接线方便牢靠。

当需启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。

火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。

2特点2.1软硬件多级滤波，提高了消火栓按钮的抗干扰能力,对电磁干扰有良好的抑制能力2.2按片按下必须采用专用钥匙手动复位2.3按下消火栓按钮按片，可由消火栓按钮提供独立输出触点，可直接控制其它外部设备2.4地址码为电子编码设定方式，可现场改写2.5PCB板全密封防护工艺3技术参数3.1工作电压: 总线15-28V脉冲电压3.2工作电流：3.2.1总线静态电流：≤0.5mA3.2.2总线启动电流：≤2.0mA3.3输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100mΩ3.4启动零件形式：可重复使用型3.5启动方式：人工按下按片3.6复位方式：用专用钥匙复位。

产品启动后，打开消火栓按钮钥匙盖（如图1）插入专用钥匙向右扭动90度，产品即可复位。

3.7状态指示：3.7.1启动指示灯，红色，正常巡检时周期性闪亮，启动后常亮3.7.2回答指示灯，绿色，正常情况下不亮，回答后常亮3.8线制：与控制器采用无极性二总线连接，若需实现直接起泵控制，需将消火栓按钮与泵控制箱采用二线连接3.9编码方式: 电子编码，编码范围（1～242）3.10使用环境: 温度-10℃～55℃ ，相对湿度≤95%RH，不凝露3.11壳体材料和颜色：ABS，红色3.12外壳防护等级：IP653.13重量:约95g(含底座)3.14外形尺寸：90mm×90mm×33mm3.15安装孔距：60mm3.16执行标准： GB 16806-20064结构特征和工作原理：4.1消火栓按钮的外形示意图如图1：4.2工作原理本消火栓按钮采用按压启动方式，通过机械结构进行自锁，可减少人为误触发现象。

泰和安科技产品技术手册

泰和安科技产品技术手册

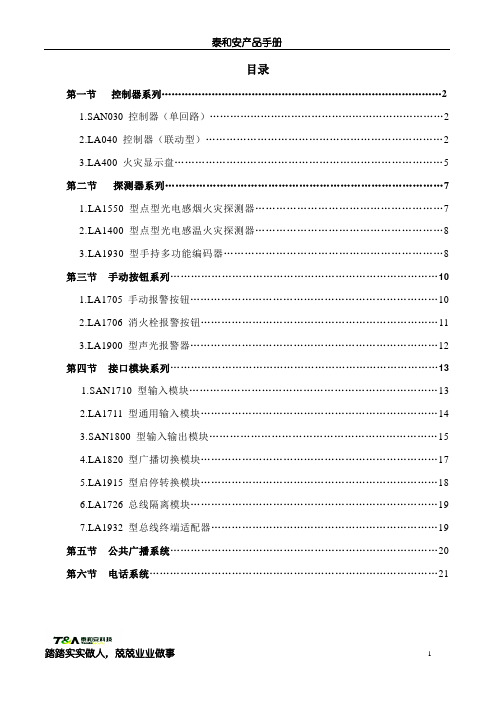

目录第一节控制器系列 (2)1.SAN030控制器（单回路） (2)040控制器（联动型） (2)400火灾显示盘 (5)第二节探测器系列 (7)1550型点型光电感烟火灾探测器 (7)1400型点型光电感温火灾探测器 (8)1930型手持多功能编码器 (8)第三节手动按钮系列 (10)1705手动报警按钮 (10)1706消火栓报警按钮 (11)1900型声光报警器 (12)第四节接口模块系列 (13)1.SAN1710型输入模块 (13)1711型通用输入模块 (14)3.SAN1800型输入输出模块 (15)1820型广播切换模块 (17)1915型启停转换模块 (18)1726总线隔离模块 (19)1932型总线终端适配器 (19)第五节公共广播系统 (20)第六节电话系统 (21)产品简介第一节控制器系列1.SAN030控制器（单回路）1.概述SAN030型火灾报警控制器是一种单回路产品，其最大地址数为242点，壁挂式结构，可满足各种小型工程及一些大工程中某局部设置的需要。

SAN030控制器图2.特点（1）采用中文LCD显示，操作通过菜单进行；（2）通过菜单可设定探测器灵敏度和工作模式；（3）清洗预报和重码自动识别功能；（4）设置键盘操作权限；（5）具备灵活的自动联动逻辑功能。

3.主机对外接线端子2. LA040控制器（联动型）1.概述LA040型火灾报警控制器（联动型）是我公司推出的新一代火灾报警控制器系列中的一种多回路产品，本控制器兼有联动控制功能特别适合大中型火灾报警及消防联动一体化控制系统的应用。

2.特点(1) 二总线，报警联动一体机；(2) 液晶显示、中文菜单；(3) 具备多种编程接口，实现多种编程方式；(4) 汉字输入采用拼音输入法，大大提高编程效率；(5) 具有程序运行监视和总线对地漏电监测功能；(6) 为不同的操作等级和设备维护设置三个操作级别，避免误操作，使系统安全运行；(7) 清洗预报功能，在光电感烟探测器由于灰尘积累不能正常工作之前，及时向使用者发出探测器清洗预报；(8) 为方便联动手动操作避免菜单启动的繁琐过程，控制器具有配接联动盘对总线联动设备直接启动的功能。

泰和安科技产品技术手册

泰和安科技产品技术手册泰和安科技产品技术手册1.引言1.1 目的该技术手册旨在向用户提供关于泰和安科技产品的详细技术信息和操作指南。

1.2 范围本技术手册适用于泰和安科技产品的所有型号和规格。

1.3 定义和缩写在本技术手册中，以下术语和缩写将会被用到：- 产品：指泰和安科技所生产的相关产品。

- 用户：指使用本产品的个人或组织。

2.产品概述2.1 产品描述本节介绍泰和安科技产品的基本概述和特点。

2.2 产品构成本节详细介绍产品的组成部分及其功能。

3.技术规格3.1 总体规格本节列出产品的整体尺寸、重量、电源要求等规格信息。

3.2 硬件规格本节详细描述产品的硬件组成和规格，包括处理器、内存、存储等。

3.3 软件规格本节介绍产品所需的操作系统和其他软件的版本要求。

4.安装与配置4.1 硬件安装本节提供产品的硬件安装指南，包括产品的摆放、连接和固定等。

4.2 软件安装本节介绍产品的软件安装步骤和必要的配置。

5.使用说明5.1 界面介绍本节详细描述产品的界面及其功能。

5.2 操作指南本节提供产品的操作指南，包括启动、关闭、设置等操作步骤。

5.3 故障排除本节列出常见故障和解决方法以供用户参考。

6.维护与保养本节介绍产品的维护与保养注意事项，包括清洁、升级等操作。

7.技术支持本节提供产品的技术支持联系方式，以便用户在需要时获取技术支持。

8.法律名词及注释8.1 法律名词本节本文档中涉及的法律名词及其解释。

8.2 注释本节提供对本文档中用到的特定术语或缩写的详细解释。

9.附件本文档附有以下附件：- 附件1：产品示意图- 附件2：产品规格表。

“泰和安”报警产品应用设计说明书最新版

深圳市泰和安科技有限公司
2013年03月
一火灾探测器
1.1 JTY-GM-LA1550型点型光电感烟火灾探测器
1.1.1外形及尺寸
图1-1 JTY-GM-LA1550外形尺寸示意图
1.1.2特点
（1）自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了点型光电感烟火灾探测器的可靠性。
“泰和安”报警产品应用设计说明书(最新版)
———————————————————————————————— 作者：
———————————————————————————————— 日期：
公司简介
Tanda泰和安科技是一家专业从事消防产品研发、生产、销售和服务的国家高新技术企业。目前公司主要产品包括火灾报警系统、气体灭火系统以及智能疏散系统。
1、先进可靠的数字群呼技术；
2、探测总线工作状态诊断技术；
3、探测器自诊断技术；
4、模块的多种故障识别；
5、电子编码与遥控编码技术集成；
6、探测器迷宫内表面处理技术；
7、探测器清洗预报技术；
8、智能火灾算法与快速算法；
9、自动登录及类型识别；
10、基于嵌入式ARM芯片技术；
11、探测器防腐、防水技术；
（4）每隔半年应对点型光电感烟火灾探测器进行一次报警功能测试。
（5）房间进行装修、粉刷施工时，请务必装上防尘罩，以免点型光电感烟火灾探测器受到灰尘污染。
1.2 JTW-ZDM-LA1400型点型感温火灾探测器（A2）
1.2.1外形及尺寸
图1-3 JTW-ZDM-LA1400外形尺寸示意图
公司总部位于风景秀丽的东莞松山湖国家级高新技术开发区；生产基地位于深圳光明新区，拥有多条国外先进制造生产线；运营中心位于首都北京。

“泰和安”报警产品应用设计说明手册

“泰和安”报警产品应用设计说明手册“泰和安”报警产品应用设计说明手册1、引言本手册旨在为用户提供“泰和安”报警产品的应用设计说明，以便更好地了解产品的功能和使用方法。

该手册包含有关硬件和软件配置、安装、设置以及功能使用的详细信息。

2、系统要求在使用“泰和安”报警产品之前，请确保满足以下系统要求：- 操作系统：支持的操作系统列表（例如Windows 7、Windows 10、iOS 12等）- 网络连接：稳定的互联网连接3、硬件配置该章节介绍了“泰和安”报警产品的硬件配置要求，包括以下方面：- 主机设备：主机型号、技术规格等- 感应器设备：感应器型号、安装位置、技术规格等- 遥控器设备：遥控器型号、功能说明等- 其他配件：如摄像头、门磁等设备的使用说明4、软件配置该章节详细介绍了“泰和安”报警产品的软件配置要求，包括以下方面：- APP安装：在支持的操作系统上安装“泰和安”报警产品的方式应用程序- 帐号注册：创建和配置用户帐号- 设备连接：将报警设备与方式应用程序进行配对和连接- 系统设置：对报警设备进行基本设置，如时间、声音等5、安装过程该章节提供了“泰和安”报警产品的安装过程说明，包括以下步骤：- 安装主机设备：选择合适的位置并安装主机设备- 安装感应器设备：根据安装说明将感应器设备安装在适当的位置- 连接设备：将主机设备与感应器设备进行连接6、功能使用说明该章节详细说明了“泰和安”报警产品的各项功能的使用方法，包括但不限于：- 报警触发：感应器设备检测到异常行为时触发报警，并发送通知至方式应用程序- 远程监控：通过方式应用程序实时监控所连接的设备- 远程操作：通过方式应用程序远程操作报警设备的设置和功能7、附件本文档附带以下附件，供用户参考：- 主机设备安装图解- 感应器设备安装说明- 遥控器设备功能快速参考8、法律名词及注释- 法律名词1：注释1- 法律名词2：注释2- 法律名词3：注释3。

泰和安说明书

第一章概述TX3000火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。

是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。

采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。

系统设计最大容量为242总线部位点，可与我司的其它产品配套使用。

控制器具有联网功能，可与我司多回路控制器进行联网。

1.1功能强、可靠性高本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。

可挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。

整个系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。

其中控制器包含主板、驱动板、通讯板和联动盘。

TX3000组成结构如图1：图1主板通过回路驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。

主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。

软、硬件方面的精心设计使该系统具有了极高的可靠性。

本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。

控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。

1.2窗口化、汉字菜单式操作界面本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。

控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

声明：如本应用设计说明书中的产品升级，则以升级产品安装使用说明书最新版本为准；如本应用设计说明书 所引用的标准已升级，则以最新标准为准；如本应用设计说明书版本已升级，则同型产品的介绍以最新版本为 准，恕我公司不另行通知。 深圳市泰和安科技有限公司 2012 年 11 月
深圳市泰和安科技有限公司
ii
全国统一服务热线：400-678-1993
2008 年：实用新型专利证书：ISO9001:2008 国际质量体系认证、软件企业认定证书、软件产品登记证书、中国消防协会单位会员证 书、计算机软件著作权登记证书（4） 、实用新型专利证书（3） 、中国国家强制性产品认证证书（7） 2010 年：国家高新技术企业证书、 “天工尊”首届工业品行业评选消防行业最具影响力十大品牌、实用新型专利 证书（1） 、外观设计专利证书（3） 、中国国家强制性产品认证证书（1） 2011 年：综合素质信用等级证书、外观设计专利证书（2） 、慧聪消防十大评选“新锐企业"称号、中国国家强制 性产品认证证书（4） 2012 年：环境管理体系认证、职业健康安全管理体系认证、慧聪消防十大评选“知名报警企业"称号、中国国家 强制性产品认证证书（9）
火灾自动报警系统及联动控制系统应用设计说明书（Ver.2012.11）
─ 公 司 简 介 ─
泰和安科技有限公司是一家专业从事消防设备研发、生产、销售和服务的国家高新技术企业。公司制造基地位 于电子产品配套发达的深圳市、研发中心位于“被称为东莞自主创新的旗帜、转型升级的先锋、创新创业者实现梦 想的乐园”—东莞松山湖、运营中心位于北京市，在全国各地设有代理商和办事处，拥有完善的销售及服务网络。 泰和安的研发、生产、营销和服务管理团队，由具有十余年一流消防自动报警企业管理工作经验的人员组成。 核心管理团队由部分海湾公司前高管组成，高层管理人员简介如下： 董事长 - 宋佳城先生（自 2012 年 10 月份任职） 第十一届全国政协委员、海湾集团创始人、海湾集团前董事局主席兼 CEO、清华大学 EMBA、先后任全国 工商联执委、河北省政协常委、河北省工商联副会长、中国消防协会常务理事、中国人民武警学院兼职 教授、中国社会科学院生产力研究中心兼职研究员。 总经理 - 陈宇弘先生 海湾集团首任总工程师、中国科学院博士、中国最早开发出全数字二总线制火灾自动报警系统及平衡总 线技术，开创了中国自动消防报警产品的新纪元。 副总经理 - 张秋平先生 （海湾集团前副总经理） 营销总监 - 张洪良先生 高级顾问 - 康文昌先生 （海湾集团前常务副总经理） 市场总监 - 郭立滨先生 （海湾集团前营销总监） 泰和安公司核心研发团队均由海湾集团前资深研发人员组成。 公司以“以人为本，唯才适用”为用人理念，广纳人才，至 2012 年公司拥有员工 500 人，其中拥有博士研究 生学历 4 人（包含技术顾问） ，硕士研究生学历 5 人，本科学历 170 人，大专学历 128 人。 同时，泰和安一直致力于产品和服务质量的提高，公司检验和测试设备投入占固定资产总投入的 40%。目前， 深圳制造基地生产车间面积超过 10000 平米，具有年产 500 万只各类火灾探测器，300 万只模块和 2 万台控制器 （柜）的生产能力。 泰和安秉承“为顾客创造满意，为社会创造价值”的经营宗旨，开发、生产使用便捷，质量可靠的产品。用 心做、为安全，泰和安将不断进取，力争成为中国最具竞争力的消防设备提供商。 技术总监 - 王自朝先生 （海湾集团前副总工程师） 财务总监 - 胡丽萍女士
火灾自动报警系统及联动控制系统应用设计说明书（Ver.2012.11）
目
前 一
录
公 司 简 介 .................................................................................................................................................................................. I 言 ...............................................................................................................................................................................II 火灾探测器 ............................................................................................................................................................................ 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 1.11 1.12 1.13 二 JTY-GM-LA1550 型点型光电感烟火灾探测器 .............................................................................................................. 1 JTW-ZDM-LA1400 型点型感温火灾探测器（A2） ...................................................................................................... 2 JTY-GM-LA1550A 型点型光电感烟火灾探测器 ........................................................................................................... 3 JTW-ZDM-LA1400A 型点型感温火灾探测器（A2） ................................................................................................... 3 SAN1700B 型基座 ............................................................................................................................................................ 3 JTY-GM-TX3100 型点型光电感烟火灾探测器 .............................................................................................................. 3 JTW-ZDM-TX3110 型点型感温火灾探测器（A2R） ................................................................................................... 5 JTF-GOM-TX3120 型点型复合式感烟感温火灾探测器 ............................................................................................... 6 JTY-GM-TX3101 型点型光电感烟火灾探测器 .............................................................................................................. 7 JTW-ZDM-TX3111 型点型感温火灾探测器（A2R） ................................................................................................. 8 TX3980 型底座 ............................................................................................................................................................... 9 TX3981 型底座 ............................................................................................................................................................. 10 JQB-HX2132 点型可燃气体探测器 ............................................................................................................................ 10
深圳市泰和安科技有限公司
i
全国统一服务热线：400-678-1993
火灾自动报警系统及联动控制系统应用设计说明书（Ver.2012.11）
前
言
《火灾自动报警系统及联动控制系统应用设计说明书》主要介绍了火灾探测器、报警按钮、现场模块、警报 器、火灾报警控制器、火灾显示盘、联动电源、气体灭火控制系统、消防电话系统、消防广播系统及 CRT 火灾 信息管理系统等相关内容。 此版本应用设计说明书主要对 GB16806-2006《消防联动控制系统》涉及的产品进行了较大调整。 JB-Q100GZ2L-LA040 火灾报警控制器 （联动型） 液晶屏增大、 结构更加紧凑、 整体感更强。 SAN1XXX、 TX3XXX 系列模块增加了断线检测功能。总线制消防电话系统和应急广播系统根据新标准要求进行了全新设计，推出了 HY5711B 型总线制消防电话系统和 GB9242 型系列广播控制主机。 本应用设计说明书全面详实， 图文并茂， 可作为火灾自动报警及消防联动控制产品的选型及应用设计参考资 料使用。说明书中的各种产品使用了我公司以下领先技术： 1、 先进可靠的数字群呼技术； 2、 探测总线工作状态诊断技术； 3、 探测器自诊断技术； 4、 模块的多种故障识别； 5、 电子编码与遥控编码技术集成； 6、 探测器迷宫内表面处理技术； 7、 探测器清洗预报技术； 8、 智能火灾算法与快速算法； 9、 自动登录及类型识别； 10、基于嵌入式 ARM 芯片技术； 11、探测器防腐、防水技术； 12、汉字拼音输入； 13、区域多参数复合分析技术； 14、按消防设备分类启动界面； 15、业内最高水准的离线编程和 CRT 软件； 16、先进的控制器结构工艺。
