第一章概述TX3000火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。
是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。
采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。
系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。
系统设计最大容量为242总线部位点，可与我司的其它产品配套使用。
控制器具有联网功能，可与我司多回路控制器进行联网。
1.1功能强、可靠性高本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。
可挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。
整个系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。
其中控制器包含主板、驱动板、通讯板和联动盘。
TX3000组成结构如图1：图1主板通过回路驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。
主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。
软、硬件方面的精心设计使该系统具有了极高的可靠性。
本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。
控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。
1.2窗口化、汉字菜单式操作界面本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。
控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。

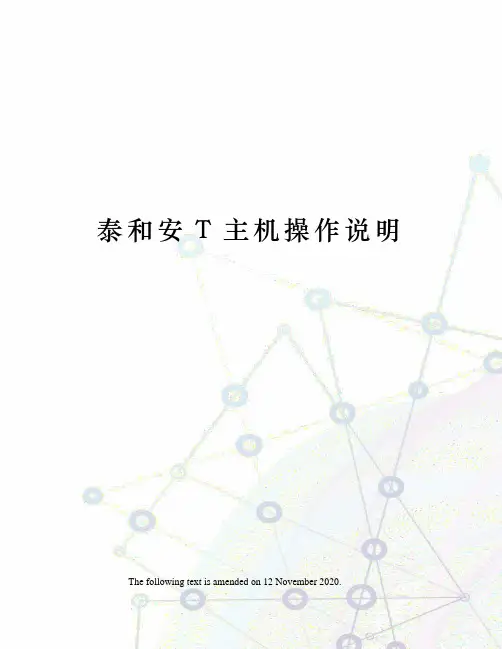

泰和安T主机操作说明 The following text is amended on 12 November 2020.泰和安TX3000主机基本操作步骤及故障处理方法一、开机1、打开主机交流220V主电开关2、打开备电电源开关。
二、关机1、关闭电源盘电源开关。
2、关闭主机交流220V主电开关。
（注意：每个开关一定要关掉，否则，将有损坏电池的可能。
）三、设备的屏蔽与取消屏蔽当外部设备（烟感、温感、模块或手动火灾报警按钮）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能，将设备恢复。
1、按下“菜单”键→系统设置6（系统设置）→选择（屏蔽操作）→按F1或F2进行上下翻页，找到要屏蔽的回路号→再按上、下、左、右键，选择要屏蔽的设备号码→按下回车键，当设备号码处于白色高亮条的时候，此设备屏蔽成功。
四、取消屏蔽取消屏蔽与屏蔽操作一样，当设备号码最后处于无高亮条的时候，此设备即取消屏蔽成功。
五、启动方式设置。
按下“联动模式”键，改变启动方式。
直接按“确认”键就可以实现1、自动模式；2、手动模式；如选择自动模式，按确认键后，“自动”灯亮。
（注：自动模式将对整个消防系统进行自动控制）六、火警及故障的处理（一）故障的一般处理方法：一类为主控系统故障，如主备电故障，总线故障，另一类是现场设备故障，如探测器故障，模块故障等。
故障发生时，将会发出“救护车声”，可按“消音”键终止故障警报声。
1、若主电掉电，采用备电供电，供电时间不能超过八小时，若超过八小时，应切断控制器的电源开头开关（包括备电开关）以防蓄电池损坏。
2、若系统发生故障，特别是屏幕上显示“总线故障”时应及时关闭主控器电源及主机主备电源。
通知施工工程人员对线路进行检修，检修无任何线路问题后再开机，如还是出现该故障则必须通知泰和安厂家的工程人员进行主机检修。
3、若为现场设备故障，应及时维修，如不能排除该故障，则利用隔离功能将设备暂时从系统中隔离，故障排除后再利用取消隔离功能将设备恢复。
消防系统管理三流程——设备操作流程（泰和安-JB-QGL-TX3032A）注意：根据各项目消防主机品牌对操作流程操作自行调整。
一、联动型消防系统操作示意图1、消防主机处置火情操作示意图（泰和安-JB-QGL-TX3032A）消防主机联动设备处置火警操作指引①确认现场发生火警为火情信息②按“消音”键设备运行状态转换操作指引③如消防主机在“禁止”状态，须操纵至“允许”状态，“允许”指示灯亮起。
2、多线控制盘操作示意图（泰和安-JB-QGL-TX3032A）在处置火情事件时，如被控制的主要消防设备未动作，可在多线控制盘进行直启手动操作。
多线控制盘启动操作指引①多线控制盘“手动方式”操作至允许状态，“允许”指示灯亮起消火栓泵启动操作指引②手动直接启动消火栓泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作。
喷淋（雨淋、预作用、水炮、水幕、细水雾）水泵启动操作指引③手动直接启动喷淋泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作启动正压送风风机操作启动消防排烟风机操作④手动启动失火单元或防火分区正压送风风机⑤手动启动失火单元或防火分区消防排烟风机“启动”键，“启动”与“反馈”指示灯先后亮起“启动”键，“启动”与“反馈”指示灯先后亮起3、总线控制盘操作示意图在处置火情事件时，如控制的消防设备未动作，可在总线控制盘进行手动操作。
①按动主界面“联动模式”键②按屏幕下方“上下键”功能③按屏幕中第2选项“设置手动控制状态”按确认键显示“操作已完成”防火卷帘门下降操作指引在总线控制盘面板上找到控制防火卷帘门按键区域，选择失火区域的防火卷帘门按键按下“操作”键，“启动”与“反馈”指示灯先后亮起，控制屏显示为“防火卷帘门动作”电梯迫降操作指引在总线控制盘面板上找到控制电梯按键区域，选择失火区域的电梯按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“电梯迫降”应急照明切换操作指引在总线控制盘面板上找到控制应急照明按键区域，选择失火区域的应急照明按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“强切间切电”4、消防设备测试操作示意图（泰和安-JB-QGL-TX3032A）消防控制室启动XX栋楼非消防电源强切功能指引①将消防主机进入“系统界面”②进入“运行模式”，进入“调试”模式确认③按“菜单”键“上下”键选择系统设置，选择10模拟火警④输入测试二次码⑤如：输入70683321号⑥按F1启动消防控制室启动XX防火分区卷帘门下降功能指引跟应急、强切、等操作方式雷同消防控制室启动XX 栋楼（防火分区）正压送风风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）正压送风机消防控制室启动XX 防火分区消防排烟风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）消防排烟机消防控制室启动（室内外）消火栓泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试消火栓泵（泵房现场安排人员复位）消防控制室启动喷淋泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试喷淋泵（泵房现场安排人员复位）消防控制室启动XX栋楼（防火分区）消防疏散广播指引①控制盘运行方式调到“允许”状态②进入“设置界面”，点击7进入“设置手动启停设备模式③点击“允许”、“确认”④手动方式“允许”灯亮⑤按下该区域广播按钮，动作后“工作”灯亮5、消防设备故障屏蔽及修复解除屏蔽操作示意图消防设备故障状态，设备屏蔽操作指引①控制板处操作“屏蔽”键输入故障设备回路号、地址码，设备类型按“F1”键完成消防设备故障修复后，设备屏蔽解除操作指引①控制板处操作“取消屏蔽”键输入设备回路号、地址码、设备类型编号选按F1键完成二、电气火灾报警设备操作流程图（泰和安-TE3004）电气火灾监控系统具有火灾预警功能，只能进行监视，无控制设备功能，将异常信息报工程组人员现场查看，并进行检测、维修，检修后正常后按下复位键输入密码1357确认异常报警点按下消音键三、防火门监控设备操作流程图（泰和安：TX3820G）该系统具有防火门状态监视功能，只能进行监视，无控制设备功能，将异常信息报安全组人员现场查看异常状态消除后，将主机复位（跟电气火灾监控设备雷同）确认异常报警点按下消音键四、气体灭火设备操作流程图（泰和安-JB-QGL-TX3032A）确认火警信息按下消音键控制室主机操作：确认真实火情后点击手/自动转换按钮现场手动按钮操作敲碎玻璃按启动。

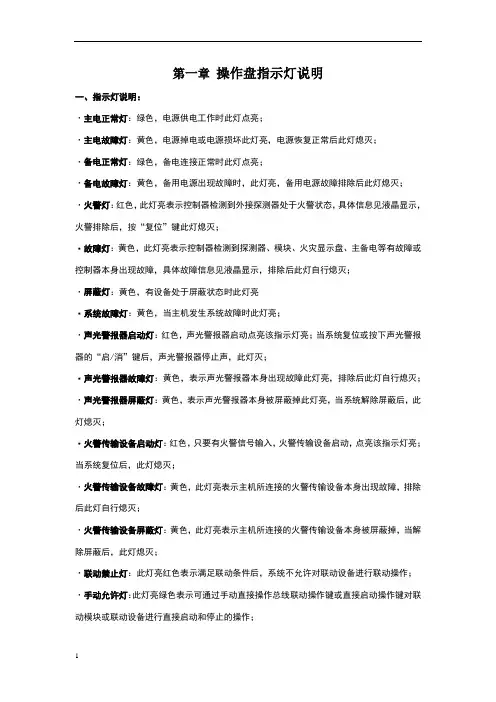

第一章操作盘指示灯说明一、指示灯说明：·主电正常灯：绿色，电源供电工作时此灯点亮；·主电故障灯：黄色，电源掉电或电源损坏此灯亮，电源恢复正常后此灯熄灭；·备电正常灯：绿色，备电连接正常时此灯点亮；·备电故障灯：黄色，备用电源出现故障时，此灯亮，备用电源故障排除后此灯熄灭；·火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示，火警排除后，按“复位”键此灯熄灭；·故障灯：黄色，此灯亮表示控制器检测到探测器、模块、火灾显示盘、主备电等有故障或控制器本身出现故障，具体故障信息见液晶显示，排除后此灯自行熄灭；·屏蔽灯：黄色，有设备处于屏蔽状态时此灯亮·系统故障灯：黄色，当主机发生系统故障时此灯亮；·声光警报器启动灯：红色，声光警报器启动点亮该指示灯亮；当系统复位或按下声光警报器的“启/消”键后，声光警报器停止声，此灯灭；·声光警报器故障灯：黄色，表示声光警报器本身出现故障此灯亮，排除后此灯自行熄灭；·声光警报器屏蔽灯：黄色，表示声光警报器本身被屏蔽掉此灯亮，当系统解除屏蔽后，此灯熄灭；·火警传输设备启动灯：红色，只要有火警信号输入，火警传输设备启动，点亮该指示灯亮；当系统复位后，此灯熄灭；·火警传输设备故障灯：黄色，此灯亮表示主机所连接的火警传输设备本身出现故障，排除后此灯自行熄灭；·火警传输设备屏蔽灯：黄色，此灯亮表示主机所连接的火警传输设备本身被屏蔽掉，当解除屏蔽后，此灯熄灭；·联动禁止灯：此灯亮红色表示满足联动条件后，系统不允许对联动设备进行联动操作；·手动允许灯：此灯亮绿色表示可通过手动直接操作总线联动操作键或直接启动操作键对联动模块或联动设备进行直接启动和停止的操作；·自动允许灯：此灯亮绿色表示当满足联动条件后，系统自动对联动设备进行联动操作；·消音灯：红色，当控制器发出报警音响时，按“消音”键，消音指示灯点亮，扬声器终止发出警报，如有新的警报发生时，消音指示灯熄灭，扬声器再次发出警报声；·联动操作盘启动指示灯：当联动判断所对应的设备发生联动启动或手动启动后，此灯亮，若启动10秒后，所启动的设备无反馈时，此灯闪亮。

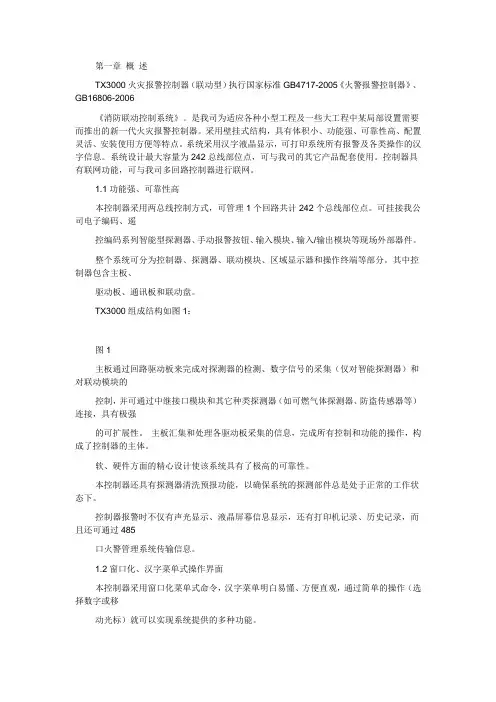

第一章概述TX3000火灾报警控制器（联动型）执行国家标准GB4717-2005《火警报警控制器》、GB16806-2006《消防联动控制系统》。
是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的新一代火灾报警控制器。
采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。
系统采用汉字液晶显示，可打印系统所有报警及各类操作的汉字信息。
系统设计最大容量为242总线部位点，可与我司的其它产品配套使用。
控制器具有联网功能，可与我司多回路控制器进行联网。
1.1功能强、可靠性高本控制器采用两总线控制方式，可管理1个回路共计242个总线部位点。
可挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入/输出模块等现场外部器件。
整个系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。
其中控制器包含主板、驱动板、通讯板和联动盘。
TX3000组成结构如图1：图1主板通过回路驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）连接，具有极强的可扩展性。
主板汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。
软、硬件方面的精心设计使该系统具有了极高的可靠性。
本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。
控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、历史记录，而且还可通过485口火警管理系统传输信息。
1.2窗口化、汉字菜单式操作界面本控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。
控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需输入密码才能进入，以使应有的权限得到保证。
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。

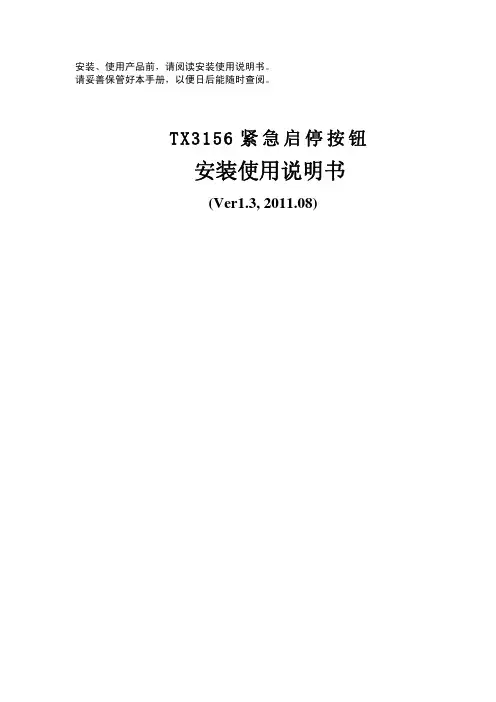

TX3156紧急启停按钮安装使用说明书(Ver1.3, 2011.08)一、概述TX3156型紧急启停按钮，结构美观大方，安装接线方便牢靠。
当确认发生火灾后，砸碎报警按钮上的玻璃，按下启动按片，即可向气体灭火控制装置发出报警信号。
控制装置接收到报警信号后，将显示出报警按钮的地址码，发出报警声响，并进入预警状态，准备启动气体灭火。
预警结束前按下停止按片，可以使控制装置停止倒计时并回到正常监控状态。
本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼等场所。
二、特点1．抗干扰能力强，对电磁干扰有良好的抑制能力2．电子编码，使用手持编码器编码，占用一个总线地址三、技术参数1．工作电压：总线15V~28V脉冲电压2．工作电流：a．静态电流：≤0.6mAb．启动电流：≤5mA3．启动零件型式：可重复使用型启动按片4．启动方式：按下启动按片5．停止方式：按下停止按片6．状态指示：1）启动灯，红色，静态时闪亮，启动后常亮；2）停止灯，静止时不亮，预警时按停止按钮后亮，松开后熄灭。
7．线制：无极性二总线8．编码方式：电子编码，编码地址为41~45，每个紧急启停按钮占用一个地址9．使用环境：室内，温度-10℃~50℃，相对湿度≤95%RH，不凝露10．壳体颜色：红色四、结构特征和工作原理1.紧急启停按钮的外形示意图如图：2.布线要求：总线（Z1，Z2,不分极性）采用RVS-2*1.0mm2或1.5mm2线；穿金属管（线槽）或阻燃PVC管敷设。
五、测试警告：待全部设备都安装完毕后再接通电源。
1.紧急启停按钮在进行测试之前，应通知有关管理部门，系统在进行维护时，会因此而临时停止工作。
同时应切断正在进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
2.按下启动按钮后，启动指示灯应常亮，控制装置应显示该报警按钮的地址码，并产生“xx区现场启动”的语言播报，同时进入预警状态。
JB-Q100GZ2L-LA040B控制器面板结构示意图如图2-2所示其由显示操作区、总线联动操作区二部分组成。
图2-2 控制器面板指示说明：①液晶屏②显示操作区③电锁④总线联动操作盘显示操作区主要由液晶显示屏、指示灯、操作键盘三部分组成。
指示灯说明：·主电正常灯：绿色，当控制器由AC220V 电源供电工作时此灯点亮；·主电故障灯：黄色，当控制器的AC220V 电源掉电或电源损坏此灯亮，电源恢复正常后此灯熄灭；总线联动操作盘图 2-3JB-Q100GZ2L-LA040、LA040QJB-Q100GZ2L-LA040B图 2-4 内部组成与结构插箱是控制器的核心部位，主要由主板、母板、回路板、插槽板、485通讯联网板、电源六部分2-4显示左边部分为母板，通过十芯插座、排线分别与电源、主板和回路插槽板相连。
个插针，可分别连接232通讯口和485通讯、联网板。
·主板（含液晶、指示灯、操作键、6组直接启动操作键、24组总线联动操作键、打印机接口、与母板的通讯接口等）固定在机箱门上；主板是整机的控制中心。
以单片机S3C44B0X控制处理为中心，外扩一些存储芯片及键盘、指示灯、液晶、打印机等组成全部硬件电路。
单片机通过其异步串行通讯口与回路驱动板、直接控针，用于主板辨别其回路的地址号。
插针短路套位置与回路数对应如下表所示：JB-Q100GZ2L-LA040、JB-Q100GZ2L-LA040QJB-Q100GZ2L-LA040B图 2-5 外部接线端子·电源输入：主机电源输入端子，24V/5A；：连接电源、多线盘、总路线盘、子站等内部设备通讯端子。
注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。
图 3-13-2所示）：图3-2由于各工地所连接的前端产品数量不同，登录过程所需时间也不一样。
登录完成后，主机会自如图4-6所示)，约10秒后，系统跳到正常监控状态(如图3-3所示询”选项随时查询需要清洗的探测器情况（如图3-6所示）。

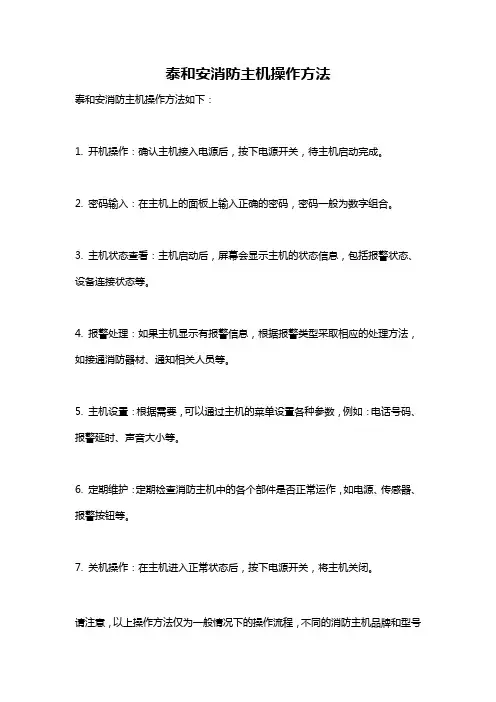

泰和安消防主机操作方法
泰和安消防主机操作方法如下：
1. 开机操作：确认主机接入电源后，按下电源开关，待主机启动完成。
2. 密码输入：在主机上的面板上输入正确的密码，密码一般为数字组合。
3. 主机状态查看：主机启动后，屏幕会显示主机的状态信息，包括报警状态、设备连接状态等。
4. 报警处理：如果主机显示有报警信息，根据报警类型采取相应的处理方法，如接通消防器材、通知相关人员等。
5. 主机设置：根据需要，可以通过主机的菜单设置各种参数，例如：电话号码、报警延时、声音大小等。
6. 定期维护：定期检查消防主机中的各个部件是否正常运作，如电源、传感器、报警按钮等。
7. 关机操作：在主机进入正常状态后，按下电源开关，将主机关闭。
请注意，以上操作方法仅为一般情况下的操作流程，不同的消防主机品牌和型号
会有所差异，建议在具体操作时参考相关的产品说明书或咨询厂家技术支持。
泰和安TX3045气体灭火控制系统接线示意图
一，功能特点
TX3045火灾报警控制器（联动型）/气体灭火控制器控制器集火灾报警及气体灭火功能于一体，最多可带2气体分区（每回路128点），2报警回路（每回路242点）；
TX3045火灾报警控制器（联动型）/气体灭火控制器具有联网功能，可与我司的T3系列产品配套使用；TFT彩色4.3寸液晶显示。
壁挂式设计，TFT彩色4.3寸液晶显示，1区设计（1个气体分区和1个报警总线回路），每气体分区最多可连接总线式设备128个，每报警总线回路最多可连接总线式设备242个；含12V/12AH蓄电池2节。
每区联动电源输出3路，每路容量24V/1A，喷洒驱动有源输出24V/1.8A。
含CCC证书。
1，TX3045配接感烟、感温火灾探测器：
2，TX3045控制器配接火灾声光警报器：
3，TX3045控制器配接紧急启停按钮：
4，TX3045控制器配接放气指示灯：
5，TX3045配接输入模块监视气体喷洒反馈信号：。
第一章操作盘指示灯说明一、指示灯说明：·主电正常灯：绿色，电源供电工作时此灯点亮；·主电故障灯：黄色，电源掉电或电源损坏此灯亮，电源恢复正常后此灯熄灭；·备电正常灯：绿色，备电连接正常时此灯点亮；·备电故障灯：黄色，备用电源出现故障时，此灯亮，备用电源故障排除后此灯熄灭；·火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示，火警排除后，按“复位”键此灯熄灭；·故障灯：黄色，此灯亮表示控制器检测到探测器、模块、火灾显示盘、主备电等有故障或控制器本身出现故障，具体故障信息见液晶显示，排除后此灯自行熄灭；·屏蔽灯：黄色，有设备处于屏蔽状态时此灯亮·系统故障灯：黄色，当主机发生系统故障时此灯亮；·声光警报器启动灯：红色，声光警报器启动点亮该指示灯亮；当系统复位或按下声光警报器的“启/消”键后，声光警报器停止声，此灯灭；·声光警报器故障灯：黄色，表示声光警报器本身出现故障此灯亮，排除后此灯自行熄灭；·声光警报器屏蔽灯：黄色，表示声光警报器本身被屏蔽掉此灯亮，当系统解除屏蔽后，此灯熄灭；·火警传输设备启动灯：红色，只要有火警信号输入，火警传输设备启动，点亮该指示灯亮；当系统复位后，此灯熄灭；·火警传输设备故障灯：黄色，此灯亮表示主机所连接的火警传输设备本身出现故障，排除后此灯自行熄灭；·火警传输设备屏蔽灯：黄色，此灯亮表示主机所连接的火警传输设备本身被屏蔽掉，当解除屏蔽后，此灯熄灭；·联动禁止灯：此灯亮红色表示满足联动条件后，系统不允许对联动设备进行联动操作；·手动允许灯：此灯亮绿色表示可通过手动直接操作总线联动操作键或直接启动操作键对联动模块或联动设备进行直接启动和停止的操作；·自动允许灯：此灯亮绿色表示当满足联动条件后，系统自动对联动设备进行联动操作；·消音灯：红色，当控制器发出报警音响时，按“消音”键，消音指示灯点亮，扬声器终止发出警报，如有新的警报发生时，消音指示灯熄灭，扬声器再次发出警报声；·联动操作盘启动指示灯：当联动判断所对应的设备发生联动启动或手动启动后，此灯亮，若启动10秒后，所启动的设备无反馈时，此灯闪亮。
自动跟踪定位射流灭火系统系统简介四川泰和安消防科技有限公司目录一．概述 (3)二．系统组成 (4)三．系统工作原理 (4)四、系统特点 (5)五、现场手动控制盘 (5)六、集中控制柜 (6)七、自动扫描定位灭火装置 (9)八、电控阀 (12)九、系统布线原理示意图 (13)十．自动灭火装置系统设备示意图 (14)十一．自动灭火装置系统设备清单 (14)一、公司简介泰和安安全产业集团是一家消防、安防全面解决方案提供商，集团各公司由原来香港上市公司、中国最大的消防产业集团骨干组建，多年从事消防、安防产品的技术、生产、管理、销售和客户服务工作；技术领军人物是中科院博士，作为发明中国第一代消防自动报警技术的核心人员，十几年来潜心研究消防、安防技术，为我们带来了强大的技术研发实力；强大的资金优势来源于实力雄厚的产业投资基金，分支机构遍布全国各大中城市，灵活有效的机制必将吸引越来越多的行业精英加盟。
集团根据不同地区的产业优势，分别在北京、深圳、四川设立了三个生产基地，拥有数条全自动化的SMT贴片生产线和灭火产品生产线。
具有年产10000台灭火产品，350万只各类火灾探测器和万台控制器的年生产能力，目前，泰和安的产品线已经涵盖：自动消防报警、电气火灾报警、工业消防、家用火灾报警、可视对讲、消防应急灯、七氟丙烷、高压二氧化碳、IG541、S（K)型气溶胶、消防水炮等多个领域。
泰和安集聚有才华、负责任的年轻人，携手合作，体味艰辛、分享成功，力争在5年左右把泰和安打造成中国最具竞争力的消防、安防全面解决方案提供商。
我们秉承“服务人民、造福社会”的神圣使命。
我们高举“振兴民族消防产业”的大旗。
我们用一颗感恩的心奉献最完善的服务，真诚回报我们的客户。
我们倡导关爱、团结、互助，让每一位员工与公司共同成长。
博大、诚信、自强——这就是泰和安。
二、系统组成系统由自动灭火装置、电控阀、水流指示器、接线箱、手动控制盘、集中控制柜、末端试水装置组成。
自动跟踪定位射流灭火系统系统简介
四川泰和安消防科技有限公司
目录
一．概述 (3)
二．系统组成 (4)
三．系统工作原理 (4)
四、系统特点 (5)
五、现场手动控制盘 (5)
六、集中控制柜 (6)
七、自动扫描定位灭火装置 (9)
八、电控阀 (12)
九、系统布线原理示意图 (13)
十．自动灭火装置系统设备示意图 (14)
十一．自动灭火装置系统设备清单 (14)
一、公司简介
泰和安安全产业集团是一家消防、安防全面解决方案提供商，集团各公司由原来香港上市公司、中国最大的消防产业集团骨干组建，多年从事消防、安防产品的技术、生产、管理、销售和客户服务工作；技术领军人物是中科院博士，作为发明中国第一代消防自动报警技术的核心人员，十几年来潜心研究消防、安防技术，为我们带来了强大的技术研发实力；强大的资金优势来源于实力雄厚的产业投资基金，分支机构遍布全国各大中城市，灵活有效的机制必将吸引越来越多的行业精英加盟。
集团根据不同地区的产业优势，分别在北京、深圳、四川设立了三个生产基地，拥有数条全自动化的SMT贴片生产线和灭火产品生产线。
具有年产10000台灭火产品，350万只各类火灾探测器和万台控制器的年生产能力，目前，泰和安的产品线已经涵盖：自动消防报警、电气火灾报警、工业消防、家用火灾报警、可视对讲、消防应急灯、七氟丙烷、高压二氧化碳、IG541、S（K)型气溶胶、消防水炮等多个领域。
泰和安集聚有才华、负责任的年轻人，携手合作，体味艰辛、分享成功，力争在5年左右把泰和安打造成中国最具竞争力的消防、安防全面解决方案提供商。
我们秉承“服务人民、造福社会”的神圣使命。
我们高举“振兴民族消防产业”的大旗。
我们用一颗感恩的心奉献最完善的服务，真诚回报我们的客户。
我们倡导关爱、团结、互助，让每一位员工与公司共同成长。
博大、诚信、自强——这就是泰和安。
二、系统组成
系统由自动灭火装置、电控阀、水流指示器、接线箱、手动控制盘、集中控制柜、末端试水装置组成。
三、系统工作原理
ZDMS自动跟踪定位射流灭火装置，将计算机技术、紫外、红外传感技术、红外成像技术、图像监控技术、机械传动技术有机地结合在一起，在其保护范围内一旦发生火情，该装置会立即启动，扫描火源，精确定位；一旦确认，立即启泵喷水并发出警报，将火源迅速扑
灭，然后装置自动停止射水，并能重复启闭。
本装置既可扑灭火灾，又可避免水渍损失，是现代化、智能型灭火设备。
手动控制盘：能在现场实施对自动灭火装置手动控制，可根据现场情况远程启动水泵、远程按键报警、开启电控阀、控制灭火装置的水平和上下的转动，调整灭火装置的喷射方向进行灭火。
联动控制柜：能在控制中心通过监视画面对自动灭火装置进行远程控制，可根据现场情况启动水泵、开启电控阀、控制灭火装置的水平和上下的转动，调整灭火装置的喷射方向进行灭火、联动按键报警、联动自动火焰报警、启动火灾报警器。
系统原理图如下：
四、系统特点
ZDMS自动跟踪定位射流灭火装置是通过高可靠的网络进行控制的，并能进行结点位置的灭火装置的自检、自测。
可以根据保护的范围对灭火装置的数量进行地址编码，一般型最大数量为251台，增强型数量可到达999台。
由于主机系统具有较强的硬件兼容性，当需要更换硬件时，只需将同类型的设备换上即可。
由于采用了网络通讯，现场线缆非常少，安装调试简单。
五、现场手动控制盘
现场手动控制盘是安装在对应灭火装置现场，可对灭火装置方向控制、喷水阀门控制、远程启泵、远程按键报警和喷水方式控制等功能。
控制盘内有维修开关，当需要检修及维护时，可对消防系统网络中单个灭火装置作检修或维护而不影响消防系统网络中其它灭火装置。
外形及面板图如下：
长310×宽220×高70
该设备用户可选配
七、自动扫描定位灭火装置
1.ZDMS0.6/5S型自动扫描定位灭火装置性能参数
2. ZDMS0.6/10S型自动扫描定位灭火装置性能参数
垂直旋转角度度-90º～+20 º
连接方式法兰DN50(或G2外螺纹) 入口连接口径：mm DN50
3．外形尺寸
4.安装示意图
自动跟踪定位灭火装置安装示意图如下：
DN50DN50
7.G DN
八、电控阀
该电控阀工作电压为DC24V，具有开关迅速，维修方便，同时具有手动功能。
外形图如下
安装和接线：
安装：该阀门安装在灭火装置的前方；
接线：将阀门启动电磁阀的两根线接入接线箱内对应的端子上；
九、系统布线原理示意图
十．自动灭火装置系统设备示意图
十一．自动灭火装置系统设备清单
序号名称型号单位数量备注
1 自动灭火装置ZDMS0.6/5S套n
2 接线箱TX-JXX 个n
3 电控阀DN50 套n
4 手动操作盘TX-PXK 个n
5 集中控制柜TX-PJK 套 1
控制室到炮台6根线，炮台到手动控制8根线。
每台炮附近要一个输入模块，一个输出模块。
