AN5506-07 GPON远端机技术手册烽火通信科技股份有限公司目录目录 (1)1 设备概述 (2)2 设备硬件结构 (2)3 设备接口类型 (3)4 设备功能 (3)5 设备视图 (4)5.1 整机视图 (4)5.2 前面板 (5)5.2.1 前面板视图 (5)5.2.2 接口说明 (5)5.2.3 指示灯说明 (6)5.3 后面板 (6)5.3.1 后面板视图 (6)5.3.2 后面板说明 (6)5.4 侧面板 (7)5.5 底板 (7)1 设备概述AN5506-07设备是烽火通信自主研发的目前业界领先的FTTB宽带接入设备，与烽火通信自主研发的GPON局端设备（OLT）一起，可以组成吉比特GPON系统，实现三网合一，可以满足高档写字楼或大型住宅的上网、电话及视频娱乐要求。
AN5506-07设备采用单板式（1U）结构，是一款高端口密度、高带宽、多业务的GPON远端设备，具有高可靠性、能提供服务质量（QoS）保证、可管理、可灵活扩容和组网的特点。
设备的各项功能和性能指标均满足ITU-T、IEEE相关建议和有关国际标准和行业标准的技术规范。
2 设备硬件结构AN5506-07设备根据传输距离、供电方式、是否提供语音业务、是否提供CATV业务、是否提供光路保护功能等方面的不同，共分为32种不同型号的产品，用户可以根据需要选择最合适的产品。
AN5506-07产品型号说明：产品型号业务接口1+1光路保护功能最大传输距离供电方式AN5506-07A2D 16个FE口—20公里直流AN5506-07A2A 16个FE口—20公里交流AN5506-07B2D 16个FE口+16个话机接口—20公里直流AN5506-07B2A 16个FE口+16个话机接口—20公里交流AN5506-07C2D 16个FE口+16个话机接口+1个CATV口—20公里直流AN5506-07C2A 16个FE口+16个话机接口+1个CATV口—20公里交流AN5506-07D2D 16个FE口+1个CATV口—20公里直流AN5506-07D2A 16个FE口+1个CATV口—20公里交流AN5506-07A2D-X 16个FE口提供20公里直流AN5506-07A2A-X 16个FE口提供20公里交流AN5506-07B2D-X 16个FE口+16个话机接口提供20公里直流AN5506-07B2A-X 16个FE口+16个话机接口提供20公里交流3 设备接口类型AN5506-07设备可提供以下接口：◆提供两个GPON接口（1+1保护），为GPON上联时的接口。

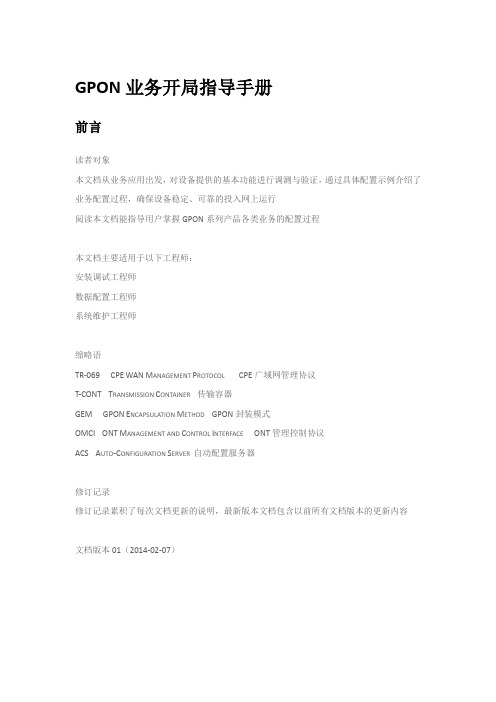

GPON业务开局指导手册前言读者对象本文档从业务应用出发，对设备提供的基本功能进行调测与验证，通过具体配置示例介绍了业务配置过程，确保设备稳定、可靠的投入网上运行阅读本文档能指导用户掌握GPON系列产品各类业务的配置过程本文档主要适用于以下工程师：安装调试工程师数据配置工程师系统维护工程师缩略语TR-069CPE WAN M ANAGEMENT P ROTOCOL CPE广域网管理协议T-CONT T RANSMISSION C ONTAINER 传输容器GEM GPON E NCAPSULATION M ETHOD GPON封装模式OMCI ONT M ANAGEMENT AND C ONTROL I NTERFACE ONT管理控制协议ACS A UTO-C ONFIGURATION S ERVER 自动配置服务器修订记录修订记录累积了每次文档更新的说明，最新版本文档包含以前所有文档版本的更新内容文档版本01（2014-02-07）目录GPON业务开局指导手册 (1)前言 (1)1.配置FTTx业务示例（GPON接入） (3)1.1配置FTTB/FTTC业务（SFU） (3)1.2配置FTTH业务（HGU） (5)1.配置FTTx业务示例（GPON接入）本章以示例方式介绍了不同FTT X组网场景中上网业务在GPON接入方式下的配置1.1配置FTTB/FTTC业务（SFU）本章介绍上网业务在FTTB/FTTC场景下的配置。
需要特别注意的是，当下联交换机时，我司SFU只能用于保证基本的组播、IP服务链路通过作用，处理能力不能达到普通二层交换机的程度，过于复杂的接入需要更高级别的SFU或MDU.1.1.1背景信息在FTTB/FTTC场景下，用户可以通过LAN、xDSL等多种接入方式接入到ONU，再由ONU通过GPON方式接入到OLT，实现上网业务、语音业务、IPTV业务1.1.2FTTB/FTTC典型组网图1.1.3数据规划Internet VLAN：100上行端口：eth 0/10下行PON口：pon 0/51.1.4业务配置流程步骤1：自动发现并注册ONUGPON(config-if-pon-0/5)#ont-auto-findGPON(config-if-pon-0/5)#ont-auto-auth步骤2：创建各种业务VLAN并包含上下行端口GPON(config)#vlan 100,200,300GPON(config-if-vlan)#switchport ethernet 0/10Add VLAN port successfully.GPON(config-if-vlan)#switchport pon 0/5Add VLAN port successfully.步骤3：在上下行端口允许对应业务vlan通过GPON(config)#interface ethernet 0/10GPON(config-if-ethernet-0/10)#switchport hybrid tagged vlan 100 GPON(config)#interface pon 0/5GPON(config-if-pon-0/5)#switchport hybrid tagged vlan 100步骤4：配置DBA模板GPON(config)#profile dba name test type 4 max步骤5：配置TCONT、GEMPort以及Service-port映射关系GPON(config)#ont 0/5/1GPON(ont-0/5/1)#tcont 1GPON(ont-0/5/1-tcont-1)#gemportid 1GPON(ont-0/5/1-tcont-1)#exGPON(ont-0/5/1)#service-port 1GPON(ont-0/5/1-service-port-1)#mapping gemportid 1步骤6：绑定DBA模板GPON(ont-0/5/1-tcont-1)#bind profile dba name test步骤7：创建业务vlan并绑定到Service-portGPON(ont-0/5/1-service-port-1)#vlan 1001.1.5结果验证PC与城域网业务连通，各种业务正常1.2配置FTTH业务（HGU）本章介绍上网业务在FTTH场景下的配置1.2.1背景信息在FTTH场景下，用户通过ONU以GPON接入方式接入到OLT，实现上网FTTH典型组网1.2.2数据规划TR-069 VLAN：10Internet VLAN：100上行端口：eth 0/10下行PON口：pon 0/5ACS：10.1.1.253DHCP Server：10.1.1.2541.2.3HGU与SFU配置区别在GPON系统中，SFU一般采用OMCI（GPON标准管理协议）进行管理与配置，HGU一般采用TR-069方式进行管理与配置，因此需要引入ACS服务器，并且安装ACS集中管理软件，OLT只配置对应WAN连接的数据通道，其他业务配置由ACS自动完成1.2.4业务配置流程步骤1：自动发现并注册ONUGPON(config-if-pon-0/5)#ont-auto-findGPON(config-if-pon-0/5)#ont-auto-auth步骤2：创建各种业务VLAN并包含上下行端口GPON(config)#vlan 10,100,200,300GPON(config-if-vlan)#switchport ethernet 0/10Add VLAN port successfully.GPON(config-if-vlan)#switchport pon 0/5Add VLAN port successfully.步骤3：在上下行端口允许对应业务vlan通过GPON(config)#interface ethernet 0/10GPON(config-if-ethernet-0/10)#switchport hybrid tagged vlan 10,100GPON(config)#interface pon 0/5GPON(config-if-pon-0/5)#switchport hybrid tagged vlan 10,100步骤4：配置DBA模板GPON(config)#profile dba name test type 4 max步骤5：配置TCONT、GEMPort以及Service-port映射关系GPON(config)#ont 0/5/1GPON(ont-0/5/1)#tcont 1GPON(ont-0/5/1-tcont-1)#gemportid 1GPON(ont-0/5/1-tcont-1)#exGPON(ont-0/5/1)#service-port 1GPON(ont-0/5/1-service-port-1)#mapping gemportid 1GPON(ont-0/5/1-service-port-1)#vlan 10GPON(ont-0/5/1)#tcont 2GPON(ont-0/5/1-tcont-1)#gemportid 2GPON(ont-0/5/1-tcont-1)#exGPON(ont-0/5/1)#service-port 2GPON(ont-0/5/1-service-port-2)#mapping gemportid 2GPON(ont-0/5/1-service-port-2)#vlan 100步骤6：绑定DBA模板GPON(ont-0/5/1-tcont-1)#bind profile dba name test步骤7：PC连接HGU LAN口，登录HGU（LAN口默认地址192.168.1.1，用户名/密码：admin/123456）步骤8：创建TR-069 WAN连接，连接方式选择DHCP步骤9：查看TR-069 WAN连接状态步骤10：指定ACS服务器的URL步骤11：启动ACS服务器端步骤12：启动ACS客户端，输入用户名/密码（admin/123456），点击登录步骤13：在ACS上创建Internet业务模板，并执行配置下发增加配置模板部署配置模板到设备检查配置任务执行结果1.2.5结果验证ONU下挂PC与城域网连通，Internet业务正常。
中国移动网上大学认证题库传输设备PON烽火L2（2）传输设备PON 烽火L2 2015年5月18日9点30分1. onu自动升级失败次数最多为( )A.2B.1C.3D.4答案：C2. 802.3af定义了PD的最大功率为A.13.95WB.10.95WC.12.95WD.11.95W答案：C3. Config\gpon# show reg onu link 1查看出来的AUTH_TYPE 中的341代表的ONU型号是（）A.AN5506-06B.AN5506-04C.AN5506-09D.AN5506-03答案：A4. 下面那个命令是创建数据库的命令()A.--B.createsapces -s -tC.createandb -s -tD.onstat -s答案：B重复命题1次2015年6月18日9点30分传输设备PON 烽火L25. 在PON系统中，解决ONU的注册冲突的方案是（）A.配置ONU注册优先级B.TDMAC.测距D.随机延迟时间法答案：D重复命题1次2015年6月18日9点30分传输设备PON 烽火L26. FTTH ODN网络拓扑结构一般属于下列( )类型。
A.树形B.星形C.环形D.总线答案：A7. 代理-侦听模式下查询报文由以下哪项发出A.GSWCB.ONUC.AC16D.EC2答案：A重复命题1次2015年6月18日9点30分传输设备PON 烽火L28. ADSL具有（）KM的接入距离。
A.3~7KMB.3~5KMC.5~8KMD.3~6KM答案：B9. ONU发送光功率测试时，一下哪种描述是正确的( )A.光功率计直连ONUPON口C.光功率计串入ONU和OLT之间D.都错误答案：C10. 三网整合指的是（）、宽带网络和有线电视网络的整合。
A.城域网B.Internet网C.电信网D.广播网答案：C11. EPON onu的版本有固件版本和软件版本之分A.falseB.true答案：B12. 在工程现场，通过串口线从超级终端登陆06型ONU时，波特率和密码为( )A.115200,GEPONB.11520,gponC.9600，GEPOND.9600,gpon答案：B13. 计算机病毒是一种（）。
AN5006-07命令手册编写人：曾颜部门：接入产品部完成日期：2006年11月目录1 BOOT下的命令说明 (1)1.1 IAD Mac地址修改 (1)1.2 IAD 软件程序升级 (1)2 根目录下的命令说明 (1)2.1 进入管理员模式 (2)2.2 保存配置 (2)2.3 删除配置 (2)2.4 显示flash中保存的配置 (2)2.5 显示当前配置 (3)2.6 显示当前IAD版本 (3)3 DEVICE目录下的命令说明 (3)3.1 在线升级 (3)3.2 在线上传 (3)3.3 设置设备公有ip (4)3.4 设置设备私有ip (4)3.5 删除设备私有ip (4)3.6 显示设备ip信息 (5)4 SERVICE目录下的命令说明 (5)4.1 telnet (5)4.2 ping (5)5 DSP目录下的命令说明: (6)5.1 调节端口的输入输出增益 (6)5.2 调节端口的DTMF增益 (6)5.3 设置端口的回声抵消 (6)5.4 设置端口的抖动缓存 (7)5.5 显示端口的配置参数 (7)6 PROTOCOL目录下的命令说明 (8)6.1 显示协议中信令和业务的信息 (8)6.2 显示NGN协议中MGC的IP地址信息 (9)6.3 显示各端口配置信息及状态 (9)6.4 显示设备NGN MG信息 (10)6.5 显示设备端口NGN协议 (10)6.6 显示/配置设备传真模式 (10)6.7 显示/配置设备NGN心跳 (10)6.8 显示/配置设备NGN (11)6.9 显示/配置设备端口语音通话模版 (11)6.10 显示/配置设备端口语音通话模版 (11)6.11 显示设备NGN协议版本 (12)6.12 显示/配置终端注册方式 (12)设备登录的初始用户名为GEPON，密码为GEPON。
进入管理员模式时用户名为en，密码为GEPON。
Login:GEPONPassword:GEPONUser>enPassword:GEPON另外，系统支持的简单的登录用户名（无），密码为adu#。
EPON配置指南前言相关手册版本说明读者范围相关约定相关手册 版本说明读者范围本手册适用以下读者对象：◆设备开通人员◆机房维护人员使用该手册需要事先掌握以下相关知识：◆接入网技术◆EPON原理◆以太网交换技术◆计算机网络技术◆ANM2000基本操作方法操作安全要则网管计算机应避免阳光直射，远离电磁干扰、热源、潮湿和尘埃，与其他物件之间要留至少8cm的空隙，以便通风。
配置不间断电源，以防意外断电造成的网管数据丢失。
计算机机壳、不间断电源和交换机（或集线器）都应连接保护地。
关闭网管计算机时，必须先正常退出操作系统，再切断电源。
网管系统在正常工作时不应退出。
退出网管系统不会中断业务，但会中断网管系统对设备的监控。
网管计算机属专用设备，不得挪作他用。
不得外接来历不明的存储设备，以免病毒的侵害。
不得随意删除网管系统中的文件，也不得向网管计算机拷入无关的文件。
不可通过网管计算机访问互联网，否则会加大网卡上的数据流量，从而影响正常的网管数据传输或带来其他意外。
避免在业务高峰期通过网管系统进行电路调配或系统扩容。
不可随意修改网管计算机的协议设置、计算机名和局域网设置，否则可能造成网管不能正常运行。
概述介绍业务和功能配置的总体流程以及设备支持的ONU类型。
配置流程介绍业务和功能配置的总体流程。
终端设备说明介绍AN5516-04设备目前支持的EPON终端设备。
配置流程介绍业务和功能配置的总体流程。
图 1 业务和功能配置的总体流程1. 登录Console控制台登录Console控制台，进入AN5516-04设备命令行系统。
2. 配置ANM2000管理通道通过在命令行系统中配置管理VLAN和静态路由，搭建通过ANM2000管理AN5516-04设备的通道。
3. 登录ANM2000网管登录ANM2000网管，对AN5516-04设备进行管理和维护。
4. 添加设备登录ANM2000网管后，将待管理的AN5516-04设备添加到逻辑域。
目录第一章烽火通信EPON AN5006-04设备介绍 (2)1.设备概述 (2)2.设备硬件结构 (2)3.业务提供能力 (2)4.设备接口类型 (2)5.设备功能 (3)6.设备技术性能指标 (3)第二章烽火通信EPON AN5006-05设备介绍 (5)1.设备概述 (5)2.设备硬件结构 (5)3.业务提供能力 (5)4.设备接口类型 (6)5.设备功能 (6)6.设备技术性能指标 (6)第三章烽火通信EPON AN5006-06设备介绍 (7)1.设备概述 (7)2.设备硬件结构 (8)3.设备功能 (8)4.设备接口类型 (9)5.设备性能指标 (10)1第四章烽火通信EPON AN5006-07设备介绍 (11)1.设备概述 (11)2.设备硬件结构 (11)3.业务提供能力 (13)4.设备接口类型 (13)5.设备功能 (13)6.设备技术性能指标 (13)第五章烽火通信EPON AN5006-15设备介绍 (15)1.产品概述 (15)2.系统特点 (16)3.技术指标 (16)第六章烽火通信EPON AN5006-16设备介绍 (17)1.产品概述 (17)2.设备组网 (17)3.系统特点 (18)4.技术指标 (18)5.设备视图及组成 (21)2第一章烽火通信EPON AN5006-04设备介绍1.设备概述AN5006-04EPON远端机是烽火通信自主研发的目前业界领先的三网合一、光纤到户型宽带接入设备。
它具有高可靠性、良好的服务质量（QoS）保证、可管理、扩容和组网灵活等特点。
设备的各项功能和性能指标都满足ITU-T、IEEE相关建议和有关国标和行标的技术规范。
AN5006-04设备是单用户型远端EPON用户设备，它与烽火通信自主研发的EPON局端设备一起，可组成千兆EPON系统，为用户提供三网合一的宽带接入，可满足家庭或小型办公企业上网、电话及视频娱乐等多种需求。
