博瑞精电BOERY贴片机说明书

贴片机操作作业指导书1. 指导书目的本指导书旨在提供贴片机操作的详细步骤和注意事项，以匡助操作人员正确、高效地使用贴片机进行生产作业。

通过遵循本指导书的要求，可以确保贴片机操作的安全性和质量。

2. 贴片机概述贴片机是一种用于电子元器件贴片的自动化设备。

它能够将小型电子元器件精确地贴附到印刷电路板（PCB）上，提高生产效率和质量。

3. 贴片机操作步骤以下是贴片机操作的基本步骤：步骤1：准备工作- 确保贴片机和相关设备处于正常工作状态。

- 检查贴片机的供电和通电情况。

- 准备好所需的电子元器件和印刷电路板。

步骤2：调整贴片机参数- 打开贴片机控制面板，进入参数设置界面。

- 针对所使用的电子元器件和印刷电路板，设置合适的参数，如贴附速度、贴附力度、贴附位置等。

- 确保参数设置与产品要求相匹配。

步骤3：加载电子元器件- 将待贴附的电子元器件放置在贴片机的供料器中。

- 按照贴片机的要求，正确调整供料器的位置和角度，以确保电子元器件能够顺利进入贴片机。

步骤4：启动贴片机- 按照贴片机的操作手册，启动贴片机。

- 监视贴片机的运行状态，确保贴附过程的正常进行。

- 如有异常情况或者故障发生，及时停机并进行排除。

步骤5：检查贴附质量- 在贴附完成后，检查贴片机贴附的电子元器件是否符合要求。

- 检查贴片位置、贴附角度和贴附质量等方面的问题。

- 如发现问题，及时调整贴片机参数或者进行重新贴附。

步骤6：清理和维护- 操作完成后，关闭贴片机并进行清理工作。

- 清理贴片机的供料器、传送带和贴附头等部件，确保无异物残留。

- 定期进行贴片机的维护工作，如润滑、更换磨损部件等。

4. 贴片机操作注意事项在贴片机操作过程中，需要注意以下事项：- 操作人员应经过相关培训，熟悉贴片机的工作原理和操作流程。

- 严格按照贴片机的操作手册和本指导书的要求进行操作。

- 在操作过程中，应注意贴片机的安全性，避免发生意外事故。

- 如发现贴片机异常情况或者故障，应即将停机并寻求维修人员的匡助。

贴片机操作规程一、引言贴片机是一种用于电子元件贴装的机器设备，它能够高效、精确地将电子元件粘贴到印刷电路板（PCB）上。

为了确保贴片机的正常运行和操作人员的安全，制定贴片机操作规程是非常必要的。

二、贴片机操作前的准备工作1. 检查设备：确认贴片机的各项设备是否正常工作，包括电源、传送带、贴片头等。

2. 准备元件和PCB：根据生产计划，准备好需要贴装的电子元件和相应的PCB板。

3. 清洁工作区域：保持贴片机周围的工作区域整洁，清除杂物和灰尘，确保操作环境干净。

三、贴片机操作步骤1. 打开贴片机电源，并将电源开关置于“ON”位置。

2. 设置贴片机参数：a. 根据贴装元件的尺寸和形状，调整贴片机的贴片头参数，包括吸嘴直径、吸嘴高度等。

b. 根据PCB板的尺寸和厚度，调整传送带的速度和高度，确保元件能够准确地贴装到PCB上。

3. 导入元件和PCB的数据：将需要贴装的元件和PCB的数据导入贴片机的控制软件中，确保贴片机能够正确地识别和定位元件和PCB的位置。

4. 检查元件和PCB的质量：在贴装之前，对元件和PCB进行检查，确保它们的质量良好，无损坏和变形。

5. 开始贴装：a. 将元件放置在贴片机的元件供料器中，确保元件供料器的位置正确。

b. 将PCB放置在贴片机的传送带上，确保PCB的位置与贴片机的定位系统对齐。

c. 启动贴片机，开始自动贴装过程。

在贴装过程中，要密切观察贴片机的运行状态，确保贴装的准确性和稳定性。

6. 贴装完成后的处理：a. 关闭贴片机电源，并将电源开关置于“OFF”位置。

b. 清理贴片机的元件供料器和传送带，清除残留的元件和PCB。

c. 对贴装完成的PCB进行检查，确保贴装的质量符合要求。

四、贴片机操作注意事项1. 操作人员应该经过专业培训，熟悉贴片机的操作流程和安全注意事项。

2. 在操作贴片机时，应戴上防静电手套，以防止静电对元件和PCB的损坏。

3. 在更换元件供料器或者调整贴片头参数之前，务必先关闭贴片机电源。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==博瑞,说明书篇一：吉利博瑞新浪汽车讯 201X年12月15日，吉利汽车全新旗舰车型GC9在水立方完成首秀并发布中文名：吉利博瑞。

据透露，新车将于明年上半年上市。

作为吉利汽车标志性的产品，GC9由吉利集团造型设计高级副总裁彼得?霍布里领衔的国际化造型团队担纲设计工作，吉利产品未来全新的造型设计语言和趋势也由此体现。

新车亮点： A.多种动力组合，3.5L V6发动机受人瞩目；B.配置豪华，性价比高；C.外观设计大气美观。

现场直击：“吉利汽车品牌之夜”在北京水立方举行，当晚吉利全新旗舰车型GC9完成首秀并公布中文名字“博瑞”。

吉利集团总裁安聪慧介绍了博瑞的背景与相关研发情况，随后沃尔沃总裁萨缪尔森也上台致辞。

此外，吉利还邀请了法雷奥、德国大陆、博世等世界领先汽车零部件供应商的中国区代表上台发言。

最后，吉利宣布与中国游泳队达成战略合作伙伴协议。

外观方面，吉利博瑞由原沃尔沃汽车副总裁霍布里担纲设计，整车保留了许多“KC Concept”概念车元素。

夸张的车头环状格栅造型取材于水波纹，而下格栅网格则与中国传统的回纹图案神似。

后部采用“快背式”设计风格，使整车更接近轿跑的感觉，营造出强烈的运动感。

内饰方面，博瑞定位于中级轿车，内饰也不遗余力地营造出越级的豪华感。

全彩3D立体表盘组合仪表、HUD抬头显示系统、8向电动调节真皮座椅、副驾驶座椅老板键、360全景倒车影像系统等等，都是博瑞的亮点，对于用户来说提供了舒适与便利。

动力方面，博瑞提供2.4L、1.8T和3.5L V6发动机可供选择。

其中，入门级车型配置的2.4L发动机在帝豪EC8车型上已经配置，这款4G24型号发动机的最大功率为119kW，最大扭矩210Nm，自主研发的1.8T涡轮增压发动机，最大功率可达135Kw，峰值扭矩则达到了285Nm。

YV系列贴片机操作及使用手册Q/YTC.T.03.06-2010拟制：审核：批准：共12页营口天成消防设备有限公司2010年12月7日目录一贴片机简介1.贴片机操作手柄功能简介 (3)2.贴片机操作手柄使用说明 (4)二菜单操作功能简介菜单简介 (5)三、程序新建及修改1.元件位置编程 (7)2.元件坐标的修改 (8)四、常用调整方法1.跳板 (9)2.跳件 (9)3.喂料器的调整 (9)4.吸嘴 (9)五、操作流程 (10)六、锡膏 (10)七、注意事项 (11)八、现场管理 (12)一、贴片机简介YV112-Ⅲ为日本雅马哈20世纪初期高速贴片机产品、DOS系统，是雅马哈具有代表性的机型之一。

机器显示器分为摄像头显示器和运行菜单显示器。

1.贴片机操作手柄功能简介图一贴片机操作手柄简图2.贴片机操作手柄使用说明：紧急停止键：用于在紧急情况下停止机器，其主要作用是直接切断伺服电机电源、切断气源；运行键：用于启动程序，使机器运行当前程序；停止键：用于在不退出程序的情况下临时停止；复位键：用于退出当前运行程序回到待机状态；错误清除键：用于清除在运行期间由于某种原因报警停机信号；电源键：用于启动伺服电机电源，启动气源；控制杆键：用于和轴移动导航摇杆配合移动各轴；速度键：用于调整运行速度（注：只在设定的五级速度间切换）；选择轴键：用于被移动轴的选择；选择轴组键：用于选择多个轴移动；Screen键组：用于修改数据；键盘：用于修改数据二、菜单操作功能简介首先打开电源等待机器初始化，待初始化完毕旋出急停按钮，然后按下ready键，启动伺服电机电源。

这时主显示器自动进入主菜单如下：菜单简介主菜单1/OPERATION/M 操作菜单1/1/RUNNING 运行1/1/A/RUNNING 运行注：本机器所有X、Y轴均是以操作员站在机器正前方，面向机器；操作员的右手方向为X轴正方向，左手方向为X轴负方向。

操作员的正前方为Y轴正方向，背对方向为Y 轴负方向。

贴片机操作作业指导书一、背景介绍贴片机是一种用于电子元件表面粘贴的自动化设备，广泛应用于电子制造行业。

为了确保操作人员能够正确、高效地操作贴片机，本指导书旨在提供详细的操作指导和步骤说明。

二、操作准备1. 确保贴片机处于正常工作状态，检查设备是否通电并连接到电源。

2. 准备好所需的电子元件和贴片胶带，确保它们的质量良好。

3. 检查贴片机的工作区域，确保没有杂物和障碍物。

三、操作步骤1. 打开贴片机软件，并登录操作账号。

2. 在软件界面上选择所需的贴片程序，并加载到贴片机中。

3. 检查贴片机的各项参数设置，包括贴片速度、贴片力度、贴片头的高度等，根据实际需要进行调整。

4. 将待贴片的电子元件放置在贴片机的供料器中，确保元件的方向正确。

5. 调整贴片机的吸嘴，使其与电子元件的尺寸相匹配。

6. 启动贴片机，开始自动贴片作业。

7. 监控贴片机的工作状态，确保贴片过程顺利进行。

如发现异常情况，及时停止贴片机并检查故障原因。

8. 在贴片完成后，检查贴片质量是否符合要求，如有问题，及时调整贴片机参数并重新贴片。

9. 将贴片好的电子元件取出，并进行必要的检验和测试。

四、操作注意事项1. 操作人员应熟悉贴片机的操作规程和安全操作要求，确保个人安全。

2. 在操作贴片机时，避免接触机器运动部件，以免造成伤害。

3. 在更换贴片程序或调整贴片机参数之前，应先停止贴片机的运行，确保操作安全。

4. 定期对贴片机进行维护保养，清洁吸嘴和供料器，以确保贴片机的正常工作。

5. 如遇到贴片机故障或异常情况，应及时报修或寻求技术支持。

五、操作常见问题及解决方法1. 问题：贴片机无法正常启动。

解决方法：检查电源连接是否正常，确保电源供应稳定；检查贴片机软件是否正常运行。

2. 问题：贴片机贴片过程中出现误贴或漏贴。

解决方法：检查贴片机的供料器是否调整正确；检查贴片机的吸嘴是否干净，如有需要，清洁吸嘴。

3. 问题：贴片机贴片速度过慢。

解决方法：检查贴片机的贴片速度设置是否正确；检查贴片机的供料器是否正常工作。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==博瑞,旗舰说明书篇一：吉利博瑞新浪汽车讯 201X年12月15日，吉利汽车全新旗舰车型GC9在水立方完成首秀并发布中文名：吉利博瑞。

据透露，新车将于明年上半年上市。

作为吉利汽车标志性的产品，GC9由吉利集团造型设计高级副总裁彼得?霍布里领衔的国际化造型团队担纲设计工作，吉利产品未来全新的造型设计语言和趋势也由此体现。

新车亮点： A.多种动力组合，3.5L V6发动机受人瞩目；B.配置豪华，性价比高；C.外观设计大气美观。

现场直击：“吉利汽车品牌之夜”在北京水立方举行，当晚吉利全新旗舰车型GC9完成首秀并公布中文名字“博瑞”。

吉利集团总裁安聪慧介绍了博瑞的背景与相关研发情况，随后沃尔沃总裁萨缪尔森也上台致辞。

此外，吉利还邀请了法雷奥、德国大陆、博世等世界领先汽车零部件供应商的中国区代表上台发言。

最后，吉利宣布与中国游泳队达成战略合作伙伴协议。

外观方面，吉利博瑞由原沃尔沃汽车副总裁霍布里担纲设计，整车保留了许多“KC Concept”概念车元素。

夸张的车头环状格栅造型取材于水波纹，而下格栅网格则与中国传统的回纹图案神似。

后部采用“快背式”设计风格，使整车更接近轿跑的感觉，营造出强烈的运动感。

内饰方面，博瑞定位于中级轿车，内饰也不遗余力地营造出越级的豪华感。

全彩3D立体表盘组合仪表、HUD抬头显示系统、8向电动调节真皮座椅、副驾驶座椅老板键、360全景倒车影像系统等等，都是博瑞的亮点，对于用户来说提供了舒适与便利。

动力方面，博瑞提供2.4L、1.8T和3.5L V6发动机可供选择。

其中，入门级车型配置的2.4L发动机在帝豪EC8车型上已经配置，这款4G24型号发动机的最大功率为119kW，最大扭矩210Nm，自主研发的1.8T涡轮增压发动机，最大功率可达135Kw，峰值扭矩则达到了285Nm。

贴片机操作作业指导书一、引言本操作作业指导书旨在为贴片机操作人员提供详细的操作步骤和注意事项，以确保贴片机的正常运行和高效生产。

操作人员在使用贴片机之前，应子细阅读本指导书，并按照指导书中的要求进行操作。

二、贴片机概述贴片机是一种用于电子元件贴片的自动化设备。

它能够快速、准确地将电子元件粘贴到PCB（Printed Circuit Board，印刷电路板）上，提高生产效率和产品质量。

三、贴片机操作步骤1. 准备工作a. 确保贴片机和相关设备的电源已连接并正常工作。

b. 检查贴片机的工作台面是否干净整洁，没有杂物。

c. 验证贴片机的贴片头是否安装正确，是否与所需贴片规格相匹配。

2. 准备贴片材料a. 检查贴片材料的质量和数量，确保无损坏或者缺失。

b. 根据产品要求，选择正确的贴片材料，并将其放置在贴片机的供料装置中。

3. 设置贴片机参数a. 打开贴片机的控制面板，进入参数设置界面。

b. 根据产品要求，设置贴片机的贴片速度、贴片力度、贴片精度等参数。

c. 确保参数设置正确，并保存设置。

4. 启动贴片机a. 按下贴片机的启动按钮，启动贴片机。

b. 观察贴片机的运行状态，确保各部件运转正常，没有异常声音或者震动。

c. 检查贴片机的供料装置，确保贴片材料能够顺利供给。

5. 进行贴片作业a. 将待贴片的PCB放置在贴片机的工作台面上，并固定好。

b. 根据产品要求，选择正确的贴片程序，并加载到贴片机的控制系统中。

c. 启动贴片程序，贴片机将自动进行贴片作业。

d. 观察贴片机的运行情况，及时处理异常情况，如贴片材料缺失、贴片位置偏移等。

6. 质量检查a. 在贴片作业完成后，取出贴片好的PCB进行质量检查。

b. 检查贴片的位置、角度、间距等是否符合产品要求。

c. 如发现贴片不合格的情况，及时调整贴片机参数或者重新进行贴片作业。

7. 清理和维护a. 在贴片作业结束后，关闭贴片机的电源。

b. 清理贴片机的工作台面和供料装置，保持干净整洁。

贴片机操作规程一、背景介绍贴片机是一种用于电子元器件贴装的设备，广泛应用于电子创造行业。

为了确保贴片机的正常运行和操作人员的安全，制定了本操作规程。

二、贴片机操作前的准备工作1. 确认贴片机的电源温和源是否正常供应。

2. 检查贴片机的工作平台和传送带是否干净，无杂物。

3. 检查贴片机的各个部件是否完好，如吸嘴、传送带、传感器等。

4. 准备好需要贴装的电子元器件，并按照规定的方式摆放在元器件盘中。

三、贴片机操作步骤1. 打开贴片机的电源开关，等待贴片机启动完成。

2. 进入贴片机的操作界面，根据需要选择贴装程序。

3. 将元器件盘放置在贴片机的指定位置，并按照贴装程序的要求设置元器件盘的参数。

4. 按下启动按钮，贴片机开始自动贴装操作。

5. 在贴装过程中，及时观察贴片机的运行状态，确保各个部件的正常工作。

6. 如果发现贴装异常或者故障，应即将住手贴装操作，并报告相关人员进行故障排除。

7. 贴装完成后，关闭贴片机的电源开关，清理贴片机的工作平台和传送带。

四、贴片机操作中的注意事项1. 操作人员应穿戴好防静电服，并保持工作环境的干燥，以防止静电对贴装过程的影响。

2. 操作人员应熟悉贴片机的操作界面和各个功能按钮的作用，避免误操作。

3. 在操作贴片机时，应注意安全，避免手指或者其他物体接触到贴片机的运动部件。

4. 在更换元器件盘或者调整贴装程序时，必须先住手贴装操作，并确保贴片机彻底住手运行后再进行操作。

5. 定期对贴片机进行维护保养，清洁吸嘴、传送带等部件，并及时更换磨损的零部件。

五、贴片机操作的常见问题及解决方法1. 贴装过程中浮现元器件脱落：检查吸嘴是否干净，吸力是否正常，调整吸嘴的吸力。

2. 贴装位置偏移：检查传送带是否正常，调整传送带的速度和位置参数。

3. 贴装速度过慢：检查传送带是否阻塞，清理传送带上的杂物。

4. 贴装程序错误：检查程序设置是否正确，根据需要进行调整。

5. 贴装机故障：及时报告维修人员进行故障排除。

版本

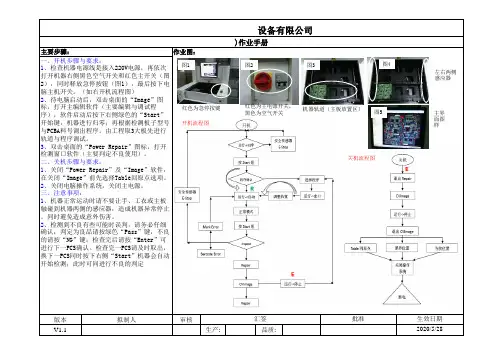

拟制人审核V1.1生产:品质:生效日期2020/5/28一、开机步骤与要求：1、检查机器电源线是接入220V电源，再依次打开机器右侧黑色空气开关和红色主开关（图

2），同时释放急停按钮（图1），最后按下电脑主机开关。

（如右开机流程图）
2、待电脑启动后，双击桌面的“Image”图标，打开主编辑软件（主要编辑与调试程序），软件启动后按下右侧绿色的“Start”
开始键，机器进行归零；再根据检测板子型号
与PCBA料号调出程序。

由工程取3大板先进行轨道与程序调试。

3、双击桌面的“Power Repair”图标，打开检测窗口软件（主要判定不良使用）。

二、关机步骤与要求：
1、关闭“Power Repair”及“Image”软件，在关闭“Image”前先选择Table回原点选项。

2、关闭电脑操作系统，关闭主电源。

三、注意事项：
1、机器正常运动时请不要让手、工衣或主板触碰到机器两侧的感应器，造成机器异常停止。

同时避免造成意外伤害。

2、检测到不良有些可能时误判，请务必仔细确认；判定为良品请按绿色“Pass”键，不良的请按“NG”键；检查完后请按“Enter”可进行下一PCS确认。

检查完一PCS请及时取出，换下一PCS同时按下右侧“Start”机器会自动开始检测；此时可同进行不良的判定作业图：
设备有限公司
)作业手册
主要步骤：汇签批准红色为急停按键红色为主电源开关，黑色为空气开关机器轨道（主板放置区）左右两侧感应器主界面图样图1图2图3图4图5开机流程图关机流程图。

《贴片机操作规范》文件编号：文件版号：编制：审核：批准：生效日期：发放编号：贴片机三星SM321操作说明：编写程序1、贴片机编程总步序流程说明:PCB板编辑---File—点击程序文件夹—open—打开任意程序文件进行修改PCB板编辑：F2条板—F3元件—F5步骤—F8优化—F4喂料器—F8优化（如有修改喂料器，需要执行此步骤）--生产。

2、各步序编写程序说明：（1）、手柄：UP/DN为调节移动速度等级；MODE为模式选择，一般选用JOG（快速），BANG慢速，HOME回零；AXIS轴选择键；HEAD 吸嘴选择键；在操作时将MODE模式选择为JOG，AXIS选择XY, 调节移动速度等级，按方向键移动即可。

（2）、PCB编辑-条板：1.客户名：录入客户名；2.板名称：录入编程对应的PCB板型号;3.坐标：一般选择第一个坐标；4.板的大小：在X/Y处录入PCB板尺寸数据（Y以板的实际尺寸为准，X可大于PCB板实际尺寸0.5mm），然后调整轨道宽度；5．放板与贴片机轨道，点击PCB板传入，传入PCB板；6．贴装原点：PCB板右下角贴片元件/铜箔直角处作为原点，现在贴装原点X/Y处录入数据0，鼠标点击Mocve，通过手柄移动贴装头部找寻到PCB板右下角贴片元件/铜箔直角处，点击Get 进行数据拾取；7.4EA排列：点击4EA排列，进入PCB拼板设置界面。

（A）设置拼板:此项只需修改数量数据即可，一出二拼板的数据为1*2，一出三拼板的数据为1*3，以此类推。

（B）拼板坐标：NO1 X/Y/R数据不做修改；NO2 X/Y坐标点与NO1坐标点在PCB板内的位置一样，点击MOVE，手柄移动贴装头部找寻到NO2 X/Y坐标点，点击Get进行数据拾取。

其他按此方法以此类推。

修改完数据有确定退出。

8.基准符号：点击基准符号，进入基准点设置界面。

（A）位置类型：选择第三个对角类型。

（B）标记位置：PCB板对角孔位或者PCB板上专用Mark点，对角的孔位越小越好。

贴片机操作规程一、引言贴片机是电子制造中常用的设备，用于将电子元件精确地贴片到印刷电路板上。

本操作规程旨在规范贴片机的操作流程，确保操作人员能够正确、安全地操作贴片机，提高生产效率和产品质量。

二、操作准备1. 确保贴片机和相关设备处于正常工作状态。

2. 检查贴片机的供电和气源是否正常。

3. 准备好所需的贴片元件和印刷电路板。

三、贴片机操作流程1. 打开贴片机的电源开关，确保设备处于待机状态。

2. 将待贴片的元件和印刷电路板放置在贴片机的工作台上。

3. 打开贴片机的控制面板，选择合适的贴片程序。

4. 根据贴片程序的要求，调整贴片机的参数，如贴片速度、贴片力度等。

5. 点击开始按钮，启动贴片机的自动贴片功能。

6. 观察贴片机的运行情况，确保贴片过程中元件的精确贴片和定位。

7. 定期检查贴片机的贴片效果，确保贴片质量符合要求。

8. 贴片完成后，关闭贴片机的电源开关，将贴片机恢复到待机状态。

9. 清理贴片机的工作台和周围区域，确保工作环境整洁。

四、操作注意事项1. 操作人员应熟悉贴片机的操作流程和相关安全规定，并经过培训合格后方可操作贴片机。

2. 在操作贴片机时，应戴上防静电手套和鞋套，以防止静电对元件的损坏。

3. 在调整贴片机参数时，应根据贴片程序的要求进行，避免超出元件的额定参数范围。

4. 在贴片机运行过程中，应随时观察贴片质量，并及时调整贴片机的参数以保证贴片效果。

5. 在清理贴片机时，应先关闭电源开关，并使用清洁剂和软布进行清洁，切勿使用尖锐物品损坏设备。

五、常见故障排除1. 贴片机无法启动：检查电源和气源是否正常，检查控制面板是否正确设置。

2. 贴片机贴片不准确：检查贴片机的参数设置是否正确，检查元件和印刷电路板的位置是否正确。

3. 贴片机贴片质量差：检查贴片机的参数设置是否合适，检查元件和印刷电路板的表面是否干净。

4. 贴片机卡料：检查贴片机的供料系统是否正常，检查元件和印刷电路板的位置是否正确。

贴片机操作作业指导书标题：贴片机操作作业指导书引言概述：贴片机是电子生产中常用的设备，用于快速、精确地贴装电子元件到PCB板上。

正确操作贴片机是保证生产效率和产品质量的关键。

本文将详细介绍贴片机的操作作业指导书，匡助操作人员正确使用贴片机，提高生产效率和质量。

一、准备工作1.1 确认贴片机型号和规格在操作贴片机之前，首先要确认贴片机的型号和规格，了解其工作原理和特点，以便正确操作。

1.2 准备好所需的电子元件和PCB板在进行贴片作业之前，需要准备好所需的电子元件和PCB板，确保元件和板子的质量和数量符合要求。

1.3 检查贴片机工作环境在操作贴片机之前，需要检查贴片机的工作环境是否符合要求，包括温度、湿度、静电防护等，以确保贴片机正常工作。

二、操作步骤2.1 打开贴片机电源在进行贴片作业之前，首先要打开贴片机的电源，确保贴片机正常供电。

2.2 调试贴片机参数根据贴片元件和PCB板的规格，调整贴片机的参数，包括贴片速度、贴片压力、贴片位置等，以确保贴片作业的准确性和稳定性。

2.3 开始贴片作业将准备好的电子元件放置在贴片机的供料器中，然后启动贴片机，开始贴片作业。

在贴片过程中，操作人员要及时检查贴片效果，确保贴片质量符合要求。

三、质量控制3.1 定期检查贴片机设备定期对贴片机设备进行检查和维护，保持设备的正常运行状态，减少故障发生的可能性。

3.2 贴片作业过程中的质量检查在贴片作业过程中，要定期检查贴片效果，确保贴片位置准确、贴合密切，避免贴片错误或者漏贴。

3.3 质量记录和反馈对每次贴片作业的质量进行记录和反馈，及时发现问题并采取措施进行改进，提高贴片作业的质量和效率。

四、安全注意事项4.1 注意静电防护在操作贴片机时，要注意静电防护，避免静电对电子元件和PCB板造成损坏。

4.2 避免操作失误操作贴片机时，要谨慎操作，避免操作失误导致设备损坏或者贴片错误。

4.3 注意个人安全在操作贴片机时，要注意个人安全，避免发生意外伤害，如手指夹伤等。

电子行业贴片机操作说明书1. 操作前的准备工作在正式操作贴片机之前，请务必进行以下准备工作：1.1 确保贴片机处于稳定的工作环境中，避免尘埃、湿气等干扰正常操作；1.2 检查贴片机的电源线是否连接稳固，并确保用电环境符合设备要求；1.3 检查并确认所需的电子元件、贴片胶带等操作材料已准备齐全；1.4 确认贴片机的操作面板上所有的按钮、开关是否正常运作。

2. 贴片机的操作步骤2.1 打开贴片机电源，待贴片机系统完全启动后，按照下一步的操作进行；2.2 将待贴片的电子元件放置在贴片机的供料区，确保元件方向正确且放置整齐；2.3 调整贴片机上的调节旋钮，使得贴片机能够准确识别待贴元件的尺寸和位置；2.4 设置贴片机的工作参数，包括贴片速度、温度等，根据实际情况进行选择；2.5 按下贴片机面板上的“开始”按钮，贴片机将自动开始贴片操作；2.6 在贴片过程中，及时观察贴片机的工作状态，确保操作的顺利进行；2.7 贴片完成后，关闭贴片机电源，将贴好的元件从贴片机取出。

3. 注意事项和常见问题解决方案3.1 注意事项：3.1.1 在操作贴片机过程中，应保持双手干燥，避免操作面板被水滴等液体污染；3.1.2 请勿将非贴片机操作所需材料或工具放置在贴片机的工作区域内，以免造成意外伤害；3.1.3 若发现贴片机工作异常或异常声音，请立即停止操作，并联系维修人员进行检修。

3.2 常见问题解决方案：3.2.1 如果贴片机无法识别元件的尺寸和位置，请检查供料区的元件是否放置正确；3.2.2 若贴片机出现贴片不牢固的情况，请检查贴片胶带是否粘附良好；3.2.3 如果贴片机运行缓慢或卡住，请检查贴片机的供电情况和系统设置；3.2.4 若贴片机出现异常报警或错误提示，请及时查阅操作说明书或联系售后服务。

4. 清洁和维护4.1 每天结束贴片操作后，应将贴片机进行清洁，包括清理供料区和清除灰尘；4.2 定期对贴片机的各部位进行检查和维护，发现问题及时修复或更换零部件；4.3 在长时间不使用贴片机时，应将其存放在干燥、通风的地方，并断开电源。

11.6 疑难解答危险：严格遵守11.1章中“危险”一节的要求。

警告：在（废料）切割器或者料盘分隔板附近工作时不论何时都必须戴厚度适度的保护手套。

不论（废料）切割器及料盘分隔板刀片处于固定还是可动状态，甚至贴片机已经断电，都存在高风险的受伤可能性。

严禁从下方进入气压切割装置或者从上方进入空的皮带供料器，甚至是为了解决问题（如供料器卡住时）。

11.6.1 更换气压切割刀片警告：佩戴厚度适度的保护手套。

取出刀片时，只能捏住它的外面，左边和右边。

严禁将刀片放置身体上，例如，放到膝盖或者腿上。

不要将脚放到刀片上。

你可能会重伤自己或者至少将衣服划破。

拆除刀片后确保没人会因踩到刀片伤到他们自己。

11.6.1.1 移除刀片➢运行贴片机，开启压缩空气系统。

➢中断贴片机菜单中可动器件，然后将它取出。

➢停止运行贴片机，切断总电源，然后关闭压缩空气。

开启位于压缩空气单元的针状阀以使压缩空气流动（查看11.1章中“危险”一节）。

➢松弛螺丝更换喷嘴，略微将它举起并保持它在这一位置。

➢拔下电缆和喷嘴气动软管➢慢慢的拔出喷嘴。

➢拧下空供料器各个配件的螺丝（参考图11.4.1 -> 11, 9），然后将这些管道移出机器。

警告：刀片的刀刃处始终可能伤到你自己。

基于这一原因，挡板、顶盖及保护罩（参见图11.4.3 -> 6,7, 2）必须安装到位。

➢打开连接电缆顶盖（见图11.6.6 -> 5）➢拧下位于连接线缆（见图11.6.6 -> 5）处的气压连接阀（Y型插座：见图11.6.3 -> 9）➢拔下电源和控制面板插头插座。

（见图：see Fig. 11.6.5 -> 11, 10）➢仔细解开外部控制面板箱内（见图11.6.5 -> 15）对应的接线头（向左或者向右）。

在此期间不要损坏连线。

➢将顶盖放回控制面板及连接线缆处。

➢取出供料器斜槽（它只是扣住而已）。

这使得取下刀片变得容易。

警告：刀片下方必须保持干净。

贴片机操作作业指导书一、引言贴片机是一种用于电子元器件表面贴装的自动化设备，广泛应用于电子制造业中。

本操作作业指导书旨在提供贴片机的操作指导，以确保操作人员能够正确、高效地操作贴片机，保证产品贴装的质量和效率。

二、贴片机操作前的准备1. 确认贴片机的正常工作状态，检查设备是否完好。

2. 准备好所需的电子元器件和贴片材料，确保其质量符合要求。

3. 清理工作区域，确保操作环境整洁，并保持适当的温湿度。

三、贴片机的基本操作步骤1. 打开贴片机的电源开关，并等待设备自检完成。

2. 进入主界面，选择贴片程序，并加载所需的元器件库。

3. 在元器件库中选择需要贴装的元器件类型和规格，并设置相应的贴装参数，如贴装位置、贴装角度等。

4. 将待贴装的电子元器件放置在元器件供料器或进料口，并确保元器件的正确朝向。

5. 启动贴片机，开始自动贴装过程。

6. 在贴装过程中，及时观察贴装效果，确保元器件的贴装位置准确、贴装角度正确。

7. 若发现贴装错误或故障，立即停止贴片机的运行，并进行相应的排除故障操作。

8. 贴装完成后，关闭贴片机的电源开关，进行设备的清理和维护。

四、贴片机操作的注意事项1. 操作人员应经过专业培训，并具备一定的电子元器件知识和贴片机操作经验。

2. 在操作贴片机时，应佩戴防静电手套和防静电服，以防止静电对电子元器件的损坏。

3. 在更换贴片材料或元器件时，应先停止贴片机的运行，并确保设备处于安全状态。

4. 定期对贴片机进行维护保养，清理设备内部的灰尘和杂物，保持设备的正常工作状态。

5. 遵守操作规程，严禁在贴片机运行过程中进行非法操作或调整设备参数。

6. 如遇到贴片机故障或异常情况，应立即停止操作，并及时报告维修人员进行处理。

五、贴片机操作的常见问题解决方法1. 贴装位置偏移：检查元器件供料器的供料位置是否正确，调整供料器的位置；检查贴装程序中的贴装参数是否设置正确。

2. 元器件贴装不牢固：检查贴片机的贴装压力是否适当，调整贴装压力；检查贴片机的真空吸力是否正常，清洁或更换吸嘴。

第一章设备基本结构介绍及操作使用1-1 机台外观及各部专业名称介绍1-2开关机程序1-2-1 开机步骤 0–1 检查输入电压是否为单相220伏特交流电。

步骤 0-2 检查面对机台右下方的开关是否在”ON”的位置。

步骤 0-3 检查位在前方及后方的急紧开关(Emergency Stop)是否为解除。

步骤 1 将<Isolation Switch>顺时针方向打开。

打开<Isolation Switch>后，直接按下Start，以免伤及硬件。

步骤 3 进入主程序后，按下位在Operation Panel上的<Ready Switch>。

步骤 4 拿起Teaching Box，设定Mode = Home之后，按下<Home Start>( ▼向下的方键)，此时，机台所有的轴(Axis X，Y，Z，R)会做归原点的动作。

步骤 5 暖机三到五分钟。

选择Mount→Warm-Up，按下选择”START”。

1-2-1 关机步骤 1 选择File→Exit(或按下Alt + F4)，就会离开Windows操作系统。

步骤 2 按下位在<Isolation Switch>的Stop(红色按钮)，即可以移除马达电源。

步骤 3 待计算机所有的程序皆关闭结束后，将<Isolation Switch>逆时针关闭即可。

1-3 操作面板各种功能的说明及使用1-3-1 操作面板上的按钮功能说明及使用◆＜Isolation＞switch其功能为提供或停止设备的主电源，以转动开关来提供电源，电源指示灯会亮，且在一会儿，工作画面会出现在”Programming Monitor”。

在关机期间，供应Driver的电源是关闭的，例如马达。

只有在结束MMI主程序才需要关闭电源，如果突然关闭电源，数据及主机可能会受损，且在下次开机时，设备可能会发生故障。

◆＜Main start＞switch要供应电源至电力系统，例如马达，按下<main start>switch的绿色按钮来提供电源。
