奔腾B70车身维修维修手册(车身活动件)

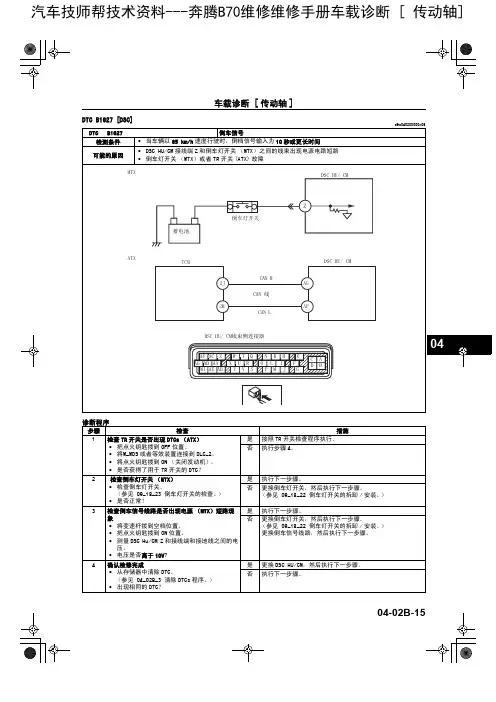

车载诊断 [传动轴]04-02B-15DTC B1627 [DSC]诊断程序步骤检查措施1检查TR 开关是否出现DTCs （ATX）•把点火钥匙拨到OFF 位置。

•将Ｍ－ＭDS 或者等效装置连接到DLC-2。

•将点火钥匙拨到ON （关闭发动机）。

•是否获得了用于TR 开关的DTC？是按照TR 开关检查程序执行。

否执行步骤4。

2 检查倒车灯开关（MTX）•检查倒车灯开关。

（参见 09-18-23 倒车灯开关的检查。

）•是否正常？是执行下一步骤。

否更换倒车灯开关，然后执行下一步骤。

（参见 09-18-22 倒车灯开关的拆卸/安装。

）3检查倒车信号线路是否出现电源（MTX）短路现象•将变速杆拨到空档位置。

•把点火钥匙拨到ON 位置。

•测量DSC Hu/CM Z 和接线端和接地线之间的电压。

•电压是否高于10V ?是执行下一步骤。

否更换倒车灯开关，然后执行下一步骤。

（参见 09-18-22 倒车灯开关的拆卸/安装。

）更换倒车信号线路，然后执行下一步骤。

4确认检修完成•从存储器中清除DTC。

（参见 04-02B-3 清除DTCs 程序。

）•出现相同的DTC？是更换DSC HU/CM，然后执行下一步骤。

否执行下一步骤。

车载诊断 [传动轴]04-02B-16DTC B2477 [DSC] 诊断程序DTC C1095, C1096 [DSC] 5确认未出现其它DTCS •是否有其它DTCs 输出？是执行适用的DTC 检查。

（参见 04-02B-4 DTC 表。

）否DTC 故障检修完成。

步骤检查措施DTC B2477组件配置检测条件•检测到配置写入故障可能的原因•组件配置步骤不正确。

步骤检查措施1检查DSC HU/CM 是否经过配置•DSC HU/CM 是否经过配置？是执行下一步骤。

否用Ｍ－ＭDS 或等效装置配置DSC HU/CM。

（参见 04-15-9 DSC HU/CM 配置。

）2确认检修完成•从存储器中清除DTC。

车身系统介绍
了解车身系统基本组成和技术特点 熟悉车身各个系统控制原理和方式 掌握车身系统的诊断 掌握空调系统控制原理及诊断
车身系统--概述
➢ 采用三重H车身结构 ➢ 采用自动回位防夹电动天窗及电动门锁系统（选） ➢ 采用发动机防盗锁止系统(PATS被动防盗系统) ➢ 采用带灯光调节、大灯清洗装置的气体放电式（氙气）大灯 ➢ 采用先进的CAN 总线网络系统和车身控制模块 （选） ➢ 采用带指南针及倒车雷达显示的智慧型自动防眩目内后视镜。（选）
车身系统—本体结构
碰撞吸能区结构：
1 碰撞能量 2 保险杠横梁 3 前纵梁 4 副车架 5 扭矩盒 6 门槛 7 纵梁后段
车身系统—本体结构
车厢的结构： 地板、侧围以及顶盖构成了三个H 型的结构（三重H 型结构），从而在发生碰撞的时候可以抵挡碰撞所产 生的撞击力。通过防止车体变形改进操作稳定性。
PCM
1号J/C连接器
网关 ECU
防滑控制 ECU
DLC3
终端回路 (120 )
SIL CAN-L CAN-H
2号J/C连接器
倒车导向 ECU
安全带 ECU
EMPS ECU
车身电气系统—CAN
CAN-总线
2 条线路：CAN高端与CAN低端
CAN高端： 隐性 = 2.5 伏特, 显性 = 3.5 伏特
1． 顶盖横梁1 2． B柱 3． 门槛 4． 横梁2 5． 横梁3 6． 前门防撞杆 7． 后门防撞杆 8． 碰撞能量
车身系统—内饰
车身系统—内饰
车内装饰
1 中央控制面板 2 仪表板杂物箱 3 储物盒 4 副仪表板储物盒 5 杯座 6 前烟灰缸 7 后烟灰缸
车身系统—内饰
车身系统—电源分配

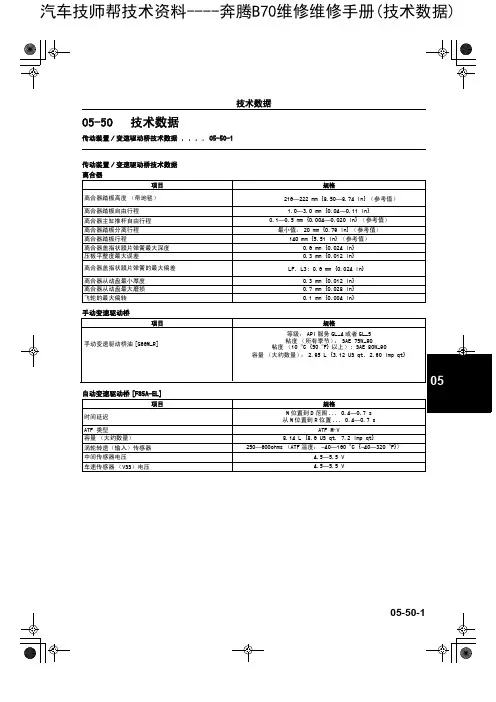

技术数据05-50技术数据传动装置/变速驱动桥技术数据 . . . . 05-50-1传动装置/变速驱动桥技术数据离合器项目规格离合器踏板高度（带地毯） 216—222 mm {8.50—8.74 in}（参考值）离合器踏板自由行程 1.0—3.0 mm {0.04—0.11 in}离合器主缸推杆自由行程0.1—0.5 mm {0.004—0.020 in}（参考值）离合器踏板分离行程最小值： 20 mm {0.79 in}（参考值）离合器踏板行程140 mm {5.51 in}（参考值）离合器盖指状膜片弹簧最大深度0.6 mm {0.024 in}压板平整度最大误差0.3 mm {0.012 in}离合器盖指状膜片弹簧的最大偏差 LF, L3: 0.6 mm {0.024 in}离合器从动盘最小厚度0.3 mm {0.012 in}离合器从动盘最大磨损0.7 mm {0.028 in}飞轮的最大偏转0.1 mm {0.004 in}手动变速驱动桥05-50-1技术数据 05-50-2规定的管路压力发动机的失速速度变速驱动桥档位范围(TR)开关变速驱动桥油温（TFT）传感器主控制阀阀体（ATF 温度： –40—150 °C {–40—302 °F})辅助控制阀阀体（ATF 温度： –40—150 °C {–40—302 °F})位置/范围管路压力（kPa {kgf/cm 2, psi})LF L3D, M (1GR, 2GR)怠速330—470 {3.4—4.8, 48—68}失速转速1,200—1,320 {12.2—13.4, 174—191}R 怠速490—710 {5.0—7.2, 71—102}1,630—1,930 {16.6—19.6, 237—279}1,780—2,110 {18.2—21.5, 259—306}位置/范围发动机失速速度（rpm）LF L3D, M (1GR, 2GR)2,300—2,9002,200—2,800R 接线端位置/范围电阻（ohm）B —C P 4,085—4,515R 1,425—1,575N 713—788D 132—390ATF 温度（°C {°F})电阻（kilohm）–20 {–4}236—3240 {32}84.3—11020 {68}33.5—42.040 {104}14.7—17.960 {140}7.08—8.1780 {176} 3.61—4.15100 {212} 1.96—2.24120 {248} 1.13—1.28130 {266}0.87—0.98接线端电磁阀电阻（ohm）A —GND 换档电磁阀 A 1.0—4.2C —GND 换档电磁阀 B 1.0—4.2G —GND 换挡电磁阀C 1.0—4.2B —GND 换档电磁阀D 10.9—26.2F —GND 换挡电磁阀E 10.9—26.2D —I 压力控制电磁线圈A 2.4—7.3接线端电磁阀电阻（ohm）A —GND 压力控制电磁阀B 1.0—4.2B —GND 换挡电磁阀F 10.9—26.2失速转速技术数据05-50-305变速驱动桥油温（TFT）传感器ATF 温度（°C {°F})电阻（kilohm）-20 {-4}15.87—17.540 {32} 5.73—6.3320 {68} 2.38—2.6340 {104} 1.10—1.2260 {140}0.56—0.6280 {176}0.31—0.34100 {212}0.18—0.20120 {248}0.11—0.12130 {266}0.09—0.10电磁阀（ATF温度： 20 °C {68 °F})接线端电磁阀电阻（ohm）A—J2-4制动电磁阀 2.6—3.2 B—J TCC电磁阀12.0—13.2 C—J高速档离合器电磁阀 2.6—3.2 D—J压力控制电磁阀 2.6—3.2 E—J减速正时电磁阀14—18 F—J换挡电磁阀C14—18 G—J换档电磁阀 B14—18 H—J空档电磁阀14—18 I—J换档电磁阀 A14—18。

（参见 04-02B-26 DTC C1194, C1198, C1210, C1214, C1242, C1246, C1250, C1254, C1400, C1410, C1957, C1958 [DSC]。）
（参见 04-02B-26 DTC C1194, C1198, C1210, C1214, C1242, C1246, C1250, C1254, C1400, C1410, C1957, C1958 [DSC]。）
C1242, C1246, C1250, C1254, C1400, C1410, C1957, C1958 [DSC] . . . . . DTC C1280, C1730, C1951, C1952, C1959 [DSC] . . . . . . . . . . . . DTC C1414 [DSC] . . . . . . . . . . DTC C1507, C1508 [DSC] . . . . . . . DTC C1510, C1511, C1512, C1513 [DSC] . . . . . . . . . . . . . . . DTC C1949, C1950 [DSC] . . . . . . . DTC C1953, C1954 [DSC] . . . . . . . DTC C1955, C1956 [DSC] . . . . . . . DTC U2511 [DSC] . . . . . . . . . .
汽车技师帮技术资料---奔腾B70维修维修手册(车载诊断)
车载诊断 [ 传动轴 ]

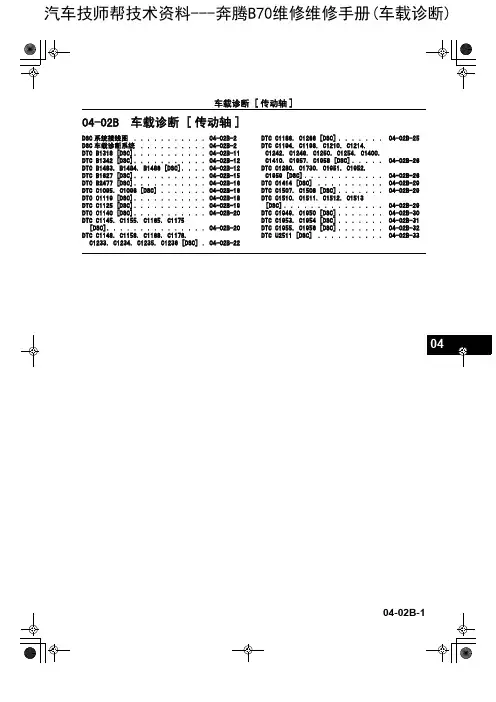

04-02B 车载诊断 [ 传动轴 ]
DSC 系统接线图 . . . . . . . . . . . 04-02B-2 DSC 车载诊断系统 . . . . . . . . . . 04-02B-2 DTC B1318 [DSC] . . . . . . . . . . . 04-02B-11 DTC B1342 [DSC] . . . . . . . . . . . 04-02B-12 DTC B1483, B1484, B1486 [DSC] . . . . 04-02B-12 DTC B1627 [DSC] . . . . . . . . . . . 04-02B-15 DTC B2477 [DSC] . . . . . . . . . . . 04-02B-16 DTC C1095, C1096 [DSC] . . . . . . . 04-02B-16 DTC C1119 [DSC] . . . . . . . . . . . 04-02B-18 DTC C1125 [DSC] . . . . . . . . . . . 04-02B-19 DTC C1140 [DSC] . . . . . . . . . . . 04-02B-20 DTC C1145, C1155, C1165, C1175

3. 拧紧锁紧螺母。 拧紧扭矩 68.6—98.1 N•m {7.0—10.0 kgf•m，50.6— 72.3 ft•lbf}
End Of Sie
02-11-3
汽车技师帮技术资料----奔腾B70维修维修手册(车轮定位)
４．确认密封套未扭曲，并安装护罩卡箍。
End Of Si车轮定位e
REAR SUSPENSION
后轮定位技术规格（空载源自）＊１ 项目燃油表指示
空
1/4
1/2
3/4
满
总前束角
mm （度）
轮胎： 2± 4ٛ ，轮缘内侧： 1±ٛ 3 0°11'±ٛ 0°22'
拧紧扭矩 86.2—116.6 N•m {8.79—11.88 kgf•m， 63.58—85.99 ft•lbf}
总前束角的调整 1. 松开横向链杆锁紧螺母。
Ꮊջ(㾚೒ࠡ䴶䔺䕚) 䇗ᭈߌ䕂㶎ᷧ
2. 转动调节连杆，调整前束角。 规格 总前束角： 2±ٛ 4 mm 说明 • 齿顶变化量： 0°43' / 旋转一圈
向车身前部，将左侧横拉杆转向车身后部，以增大前束。
说明
·转动两根横拉杆一整圈，可将前束改变约６ｍｍ（０°３６＇）。
３．按照规定的扭矩紧固横拉杆端头锁紧螺母。
拧紧扭矩
６８．６—９８．０ Ｎ·ｍ ｛７．００—９．９９ ｋｇｆ·ｍ，５０．６—７２．２ ｆｔ·ｌｂｆ｝
End of Toc
车轮定位的预先检查 SUSPENSION
1. 检查轮胎充气情况，并且根据需要将其调节到所推荐的压力。 2. 检查前轮轴承间隙，如有必要可纠正。 （参见 03-11-2 车轮轴承间隙的检查。） 3. 检查车轮和轮胎跳动。 （参见 02-50-1 悬架的技术数据。） 4. 检查球形接头和转向系联动装置是否出现过度松动现象。 5. 摇晃车辆，检查减振器的工作情况。

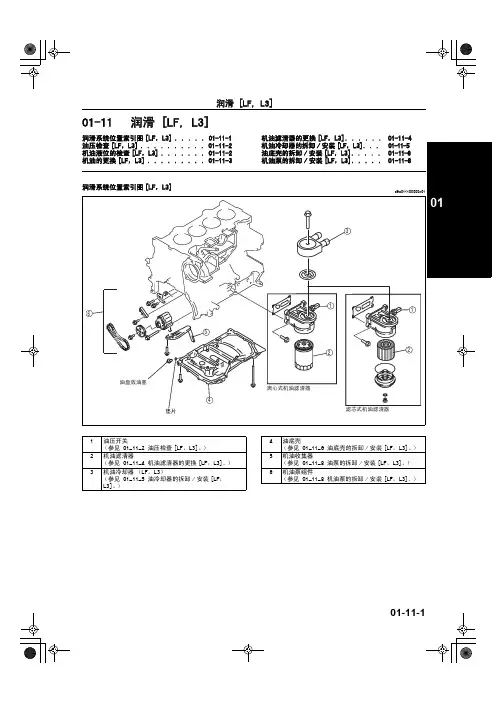

润滑系统位置索引图 [LF，L3] LUBRICATION SYSTEM
d6e011100000w01
01
3
6
5
⊍Ⲭᬒ⊍า
4
ൿ⠛
.
1 油压开关 （参见 01-11-2 油压检查 [LF，L3]。）
2 机油滤清器 （参见 01-11-4 机油滤清器的更换 [LF，L3]。）
3 机油冷却器 （LF，L3） （参见 01-11-5 油冷却器的拆卸 / 安装 [LF， L3]。）
机油容量 [LF] （近似数量） 机油的更换 : 3.9 L {4.1 US qt, 3.4 Imp qt} 机油及机油滤清器的更换： 4.3 L {4.5 US qt, 3.8 Imp qt} 总量 （发动机未加燃料、润滑油和液压油等）： 4.6 L {4.9 US qt, 4.0 Imp qt}
器的安装表面擦干净。
6. 按与拆卸相反的顺序进行安装。
7. 重新加注发动机冷却液。 （参见 01-12-4 发动机冷 却液的更换 [LF，L3]。）
8. 起动发动机和确认没有漏油。
⊍
R
• 如果出现渗漏，请找出原因并维修或更换相关 部件。
9. 检查机油的油位。 （参见 01-11-2 机油液面的检
查 [LF，L3]。）
• 如果出现渗漏，请找出原因并维修或更换相关部件。 9. 检查机油的油位。 （参见 01-11-2 机油液面的检查 [LF，L3]。）
LF, L3: 337—591 kPa {3.44—6.03 kgf/cm2, 49.0—85.8 psi} min [3,000 rpm]
49 E019 001
6. 关闭发动机并等待其冷却。 7. 拆下 SSTs。
注意 • 确保油压开关上没有 1.0—2.0mm{0.04—0.07 in} 的密封胶以防止出现运转故障。

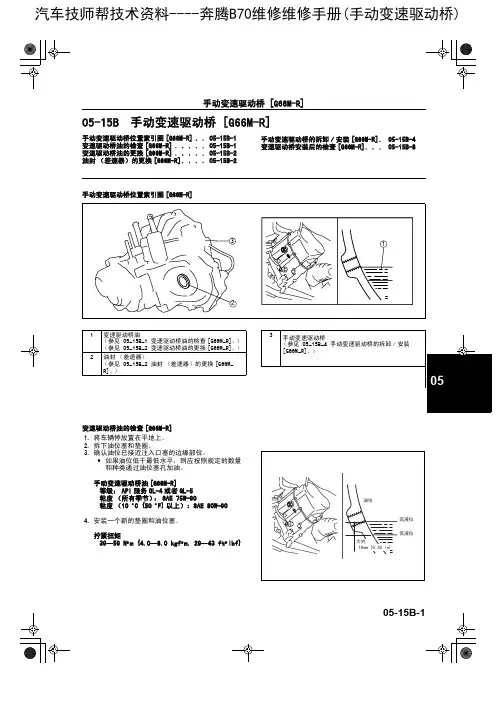

手动变速驱动桥 [G66M-R]05-15B-105-15B 手动变速驱动桥 [G66M-R]手动变速驱动桥位置索引图[G66M-R]. . 05-15B-1变速驱动桥油的检查[G66M-R]. . . . . 05-15B-1变速驱动桥油的更换[G66M-R]. . . . . 05-15B-2油封（差速器）的更换[G66M-R]. . . . 05-15B-2手动变速驱动桥的拆卸/安装[G66M-R]. 05-15B-4变速驱动桥安装后的检查[G66M-R]. . . 05-15B-8手动变速驱动桥位置索引图[G66M-R]变速驱动桥油的检查[G66M-R]1.将车辆停放置在平地上。

2.拆下油位塞和垫圈。

3.确认油位已接近注入口塞的边缘部位。

•如果油位低于最低水平，则应按照规定的数量和种类通过油位塞孔加油。

手动变速驱动桥油[G66M-R]等级： API 服务GL-4或者GL-5粘度（所有季节）： SAE 75W-90粘度（10 °C {50 °F}以上）: SAE 80W-904.安装一个新的垫圈和油位塞。

拧紧扭矩39—59 N •m {4.0—6.0 kgf •m, 29—43 ft •lbf}1变速驱动桥油（参见 05-15B-1 变速驱动桥油的检查[G66M-R]。

）（参见 05-15B-2 变速驱动桥油的更换[G66M-R]。

）2油封（差速器）（参见 05-15B-2 油封（差速器）的更换[G66M-R]。

）手动变速驱动桥 [G66M-R]05-15B-2变速驱动桥油的更换[G66M-R]1.拆下带有垫圈的放油塞。

2.将油排入一个合适的容器。

3.安装一个新的垫圈和放油塞。

拧紧扭矩39—59 N •m {4.0—6.0 kgf •m, 29—43 ft •lbf}4.拆下带垫圈的油位塞，通过油位塞孔添加规定数量和类型的油，直到油位达到油位塞孔的底部位置。

手动变速驱动桥油[G66M-R]等级： API 服务GL-4或者GL-5粘度（所有季节）： SAE 75W-90粘度（10 °C {50 °F}以上）: SAE 80W-90容量（大约数量）： 2.95 L {3.12 US qt, 2.60 lmp qt}5.安装一个新的垫圈和油位塞。

9 可变气门正时执行器 （带可变气门正时机械装置） （参见 01-10-３４ 可变气门正时执行器的拆卸 / 安装 [LF，L3]） （参见 01-10-３３ 可变气门正时执行器的检查 [LF， L3]）
10 装饰罩 （参见 01-18-3 火花塞的检查 [LF，L3]）
End Of Sie
多楔带的更换 DRIVE BELT [LF，L3]
• 如需要，请更换多楔带自动张紧装置。 4. 安装多楔带。 （参见 01-10-3 多楔带的更换
[LF，L3]。）
End Of Sie
VALVE
d6e011015800w02
01
多楔带㞾ࡼᓴ㋻㺙㕂
气门间隙的检查 [LF，L3]
1. 断开蓄电池负极导线。 2. 拆下轮胎 （RH）。 3. 拆下挡泥板 （RH）。 4. 拆下点火线圈。 （参见 01-18-2 点火线圈的拆卸 / 安装 [LF，L3]） 5. 断开油压控制阀 （OCV）接头。 6. 拆下曲轴箱通风胶管。 7. 拆下凸轮轴罩盖。 8. 确认发动机处在常温状态。 9. 测量气门间隙。
说明 • 不需要对多楔带的偏斜 / 张紧度进行检查，因为使用了多楔带自动张紧装置。
1. 确认多楔带自动张紧装置的指示标志未超过限制位置。 • 如果超过了限制，请更换多楔带。 （参见 01-10-3 多楔带的更换 [LF，L3]。）
End Of Sie
ᬙ䱰
ℷᐌ
ᣛ冫఼ᷛ䆄
ᣛ冫఼ᷛ䆄
01-10-2

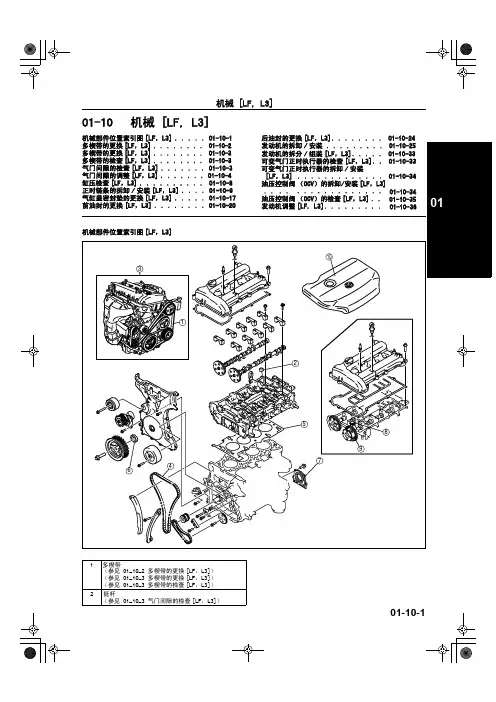

机械 [LF, L3]
(2) 安装 14.0—17.0 N•m {1.5—1.7 kgf•m, 10.4—12.5ft•lbf}。
9
5 61 2 3 4 7 8
10 20
24. 安装新的密封垫。 25. 安装排气门凸轮轴链轮。

车载诊断 [传动轴]04-02B-2904DTC C1414 [DSC] 诊断程序DTC C1507, C1508 [DSC] 诊断程序DTC C1510, C1511, C1512, C1513 [DSC] DTC C1414DSC HU/CM检测条件•对通过CAN 信息而出现的车型、驱动系统输入信号和DSC HU/CM 不一致情况进行检测可能的原因•DSC HU/CM 的安装不匹配步骤检查措施1检查DSC HU/CM 是否存在安装误配•确认DSC HU/CM 部件号•是否安装了带有正确部件号的DSC HU/CM？是执行下一步骤。

否更换正确的DSC HU/CM 部件号，然后执行步骤7。

2检查相关线束是否存在安装误配•确认线束部件号•是否安装了带有正确部件号的线束？是执行下一步骤。

否更换正确的DSC HU/CM 部件号，然后执行下一步骤。

3配置DSC HU/CM •DSC HU/CM 能否正确配置？是执行下一步骤。

否更换DSC HU/CM4确认检修完成•确保重新连接所有断开的连接器。

•从存储器中清除DTC。

（参见 04-02B-3 清除DTCs 程序。

）•出现相同的DTC？是更换DSC HU/CM，然后执行下一步骤。

否执行下一步骤。

5确认未出现其它DTCS •是否有其它DTCs 输出？是执行适用的DTC 检查。

（参见 04-02B-4 DTC 表。

）否DTC 故障检修完成。

DTC C1507C1508 DSC 控制检测条件•C1507：—制动器TCS 或者DSC 控制继续运行20秒或更长时间•C1508：—发动机TCS 控制继续运行60秒或更长时间可能的原因•系统是正常的为保护DSC HU/CM 内的电磁阀或者保护发动机，严禁对DSC 和TCS 进行持续而频繁的控制步骤检查措施1确认故障的当前状态•从存储器中清除DTC。

（参见 04-02B-3 清除DTCs 程序）•启动发动机，并以10km/h 或者更高的速度行驶。

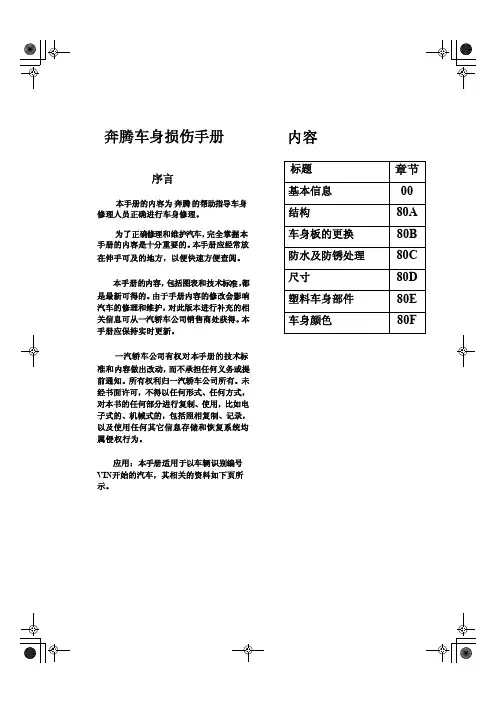

车身损伤手册序言　本手册的内容为奔腾的帮助指导车身修理人员正确进行车身修理。

　为了正确修理和维护汽车，完全掌握本手册的内容是十分重要的。

本手册应经常放在伸手可及的地方，以便快速方便查阅。

本手册的内容，包括图表和技术标准，都是最新可得的。

由于手册内容的修改会影响汽车的修理和维护，对此版本进行补充的相关信息可从一汽轿车公司销售商处获得。

本手册应保持实时更新。

奔腾一汽轿车公司有权对本手册的技术标准和内容做出改动，而不承担任何义务或提前通知。

所有权利归一汽轿车公司所有。

未经书面许可，不得以任何形式、任何方式，对本书的任何部分进行复制、使用，比如电子式的、机械式的，包括照相复制、记录，以及使用任何其它信息存储和恢复系统均属侵权行为。

应用：本手册适用于以车辆识别编号VIN开始的汽车，其相关的资料如下页所示。

内容标题章节基本信息00 结构80A 车身板的更换80B 防水及防锈处理80C 尺寸80D 塑料车身部件80E 车身颜色80F相 关 资 料奔腾维修手册上册 【发动机】 . . . . . . . . . . . . .　．　．　．　．　．　．　．　．　．　．　．　．　．　ＦＲＢ０１１Ｃ１奔腾维修手册中册 【底盘】 . . . . . . . . . . . . . . ．　．　．　．　．　．．　．　．　．　．　ＦＲＢ０１１Ｃ２奔腾维修手册下册 【车身】. . . . . . . . . . . . . . . . . . . ．　．　．　．　．　．　．　ＦＲＢ０１１Ｃ３奔腾新车特征 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ．　．　．　．　．　．　．　．　．　．　．　．　．　．　ＦＮＢ０１１Ｃ奔腾发动机维修手册　ＬＦ　Ｌ３ . . . . . . . . . . . . . . . . . . . . . . . . . . ．　．　．　．　． ＦＥＧ０３１Ｃ奔腾手动变速器维修手册 Ｇ６６Ｍ－Ｒ . . . . . . .. . . . . . ．　．　．　．　．　．　．　．　．　．ＦＭＴ０１１Ｃ　奔腾自动变速器维修手册 ＦＳ５Ａ－ＥＬ . . . . . .. . . . . . .　．　．　．　．　．　．　．　．　．　ＦＡＴ０２１Ｃ奔腾电路图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ．　．　．　．　．　．　．　．　ＦＥＢ０１１Ｃ。

网关 ECU
防滑控制 ECU
DLC3
终端回路 (120 )
SIL CAN-L CAN-H
2号J/C连接器
倒车导向 ECU
安全带 ECU
EMPS ECU
（FCSC）新车型培训
车身电气系统—CAN
CAN-总线
• 2 条线路：CAN高端与CAN低端 • CAN高端： 隐性 = 2.5 伏特,
显性 = 3.5 伏特 • CAN 低端: 隐性 = 2.5 伏特,
车身电气系统—多路传输
（FCSC）新车型培训
车身电气系统—多路传输
（FCSC）新车型培训
车身电气系统—多路传输
非多路传输工作原理
（FCSC）新车型培训
车身电气系统—多路传输
多路传输工作原理
（FCSC）新车型培训
车身电气系统—多路传输
数据的采集和处理工作原理
（FCSC）新车型培训
车身电气系统—多路传输
1． 顶盖横梁1 2． B柱 3． 门槛 4． 横梁2 5． 横梁3 6． 前门防撞杆 7． 后门防撞杆 8． 碰撞能量
（FCSC）新车型培训
车身系统—内饰
（FCSC）新车型培训
车身系统—内饰
车内装饰
1 中央控制面板 2 仪表板杂物箱 3 储物盒 4 副仪表板储物盒 5 杯座 6 前烟灰缸 7 后烟灰缸
车身系统介绍
了解车身系统基本组成和技术特点 熟悉车身各个系统控制原理和方式 掌握车身系统的诊断 掌握空调系统控制原理及诊断
（FCSC）新车型培训
车身系统--概述
➢ 采用三重H车身结构 ➢ 采用自动回位防夹电动天窗及电动门锁系统（选） ➢ 采用发动机防盗锁止系统(PATS被动防盗系统) ➢ 采用带灯光调节、大灯清洗装置的气体放电式（氙气）大灯 ➢ 采用先进的CAN 总线网络系统和车身控制模块 （选） ➢ 采用带指南针及倒车雷达显示的智慧型自动防眩目内后视镜。（选）

2006款一汽奔腾B70车身及附件维修手册车身& 附件 09SECTIONToc of SCT车身结构 [ 结构].09-80A 车身结构 [塑料车身部件 ]. 09-80E 80A车身结构 [ 车身板的更换 ] .09-80B 车身结构车身结构 [ 防水及防锈处理 ]09-80C [主要车身颜色底色混合图 ]09-80F 车身结构 [ 尺寸].09-80D[ ]车身结构结构结构09-80A-1车身结构结构结构09-80A-2 车身结构 [结构 ]X:适用?:不适用厚度编部件名称高强度钢防锈钢(mm)号80A外板 X X 0.701 发动机罩总成内板 X 0.55?2 前支架保险杠横梁 ? ? 2.90Fr X X 1.603前纵梁(内部)Rr X X 2.60Fr X X 1.40前纵梁(外部)4Rr X X 2.005 前翼子板 X X 0.806 前围挡上支架 ? X 1.007 上支架?前端框架 ? X 2.008 挡板?前轮罩 ? X 0.659 加强板?前围挡板上支架 ? X 1.00上端 X X 3.20前悬挂固定座10下端 ? X 1.2011 抗扭加强板 ? X 1.4012 前纵梁后端 X X 2.9013 水槽边板 ? X 1.2014 前围挡板 ? X 0.8515 前地板加强板 ? X 1.6016 前风窗下横梁加强板 ? X 0.7017 雨刮总成支架 X X 1.6018 前风窗下横梁 ? X 0.9019 发动机罩铰链连接板 X X 1.4020 侧围外板加强板 X ? 1.8021 加强板-顶盖侧梁B柱后部 X ? 0.70上端 X ? 1.4022 A柱内板下端 X ? 1.40Fr X ? 1.6023 B柱内板前段Rr X ? 1.60上端 X ? 1.2024 B柱内板中段下端 X ? 1.2025 侧梁内板-顶盖 X ? 0.8026 侧围后段支柱内板 ? X 0.6027 后尾灯固定板 ? X 0.8028 流水槽 ? X 0.8029 包裹架 ? ? 1.0030 内板?后围加强板 ? ? 1.2031 外板?后围板 ? X 0.6032 顶盖加强板 ? ? 0.5033 顶盖加强板 X ? 1.4034 顶盖加强板 ? ? 0.5509-80A-3 车身结构 [ 结构 ]厚度编部件名称高强度钢防锈钢(mm)号35 顶盖外板 ? ? 0.7536 侧围外板 ? X 0.70外板 ? X 0.7037 前车门内板 ? X 0.60外板 ? X 0.7038 后车门内板 ? X 0.6539 车身前地板纵梁 X X 1.60Fr X X 2.3040 前车架BRr ? X 1.6041 前地板 ? ? 0.6542 横梁II总成 ? ? 1.2043 通道纵梁后加强板 X X 1.6044 横梁Ⅲ总成 X ? 1.4045 后座椅支座 X X 2.30Fr X X 1.8046 后边梁总成Rr X X 1.4047 中地板 ? X 0.6048 左边板 ? X 0.7549 后轮罩内板 ? X 0.7050 后地板 ? X 0.65LH X X 2.0051 后保险杠支架RH X X 1.40外板 ? X 0.7552 后备箱盖总成内板 ? X 0.6053 顶盖前横梁 ? ? 1.2054 顶盖后横梁 ? ? 0.6555 加油口盖 ? X 0.7009-80A-4车身结构 [ 车身板的更换 ]09-80B 车身结构 [ 车身板的更换 ] 侧梁板的拆卸09-80B-19上防护板加固件的拆卸. 09-80B-1侧梁板的安装 09-80B-20上防护板加固件的安装. 09-80B-2后围板的拆卸 09-80B-21车颈侧加固件和车颈上盖板的拆卸 09-80B-2 后围板的安装. 09-80B-2车颈侧加固件和车颈上盖板的安装 09-80B-4 后翼子板导雨梁和角撑板的拆卸挡板加固件的拆卸09-80B-5. 09-80B-280B挡板加固件组件的安装. 09-80B-6后翼子板导雨梁和角撑板的安装轮子挡板组件的拆卸 09-80B-7. 09-80B-2 车轮挡板组件的安装 09-80B-8后地板的拆卸09-80B-2前侧纵梁的拆卸. 09-80B-9后地板的安装.09-80B-2前侧纵梁的安装. 09-80B-10地板侧板的拆卸09-80B-2前柱的拆卸09-80B-11车顶板的安装前柱的安装09-80B-13地板侧板的安装 09-80B-2中柱的拆卸09-80B-15后侧纵梁(部分切除)的拆卸中柱的安装09-80B-16后侧纵梁(部分切除)的安装后翼子板的拆卸. 09-80B-17车顶板的拆卸后翼子板的安装 09-80B-17上防护板加固件的拆卸拆除上防护板加固件End of TocSHRO UPPER REINFORCEMENT上防护板加固件的拆卸1. 拆除上防护板加固件。

1. 拆下冷却系统盖和散热器放水旋塞。
2. 将发动机冷却液排入容器中。
$ൟ
3. 用水冲洗冷却系统直至颜色痕迹全部消失。
‫㋏ैދ‬㒳Ⲫ
4. 让系统完全排干。
5. 拧紧散热器放水旋塞。
6. 参考以下图表，选择正确的水和发动机冷却液的
容积百分比。
%ൟ
ᬷ⛁఼ᬒ∈ ᮟา
防冻结溶液混合物百分比 （FL22 类型发动机冷却液除外）
1. 清洁冷却系统盖和封部分。 2. 检查冷却系统盖密封部分没有裂缝或卷边。
• 如果出现故障，请更换冷却系统盖。 3. 将 SST 灌满水或者发动机冷却液，并将冷却系统盖
附着在 SST 上。 4. 向冷却系统盖施加压力，力量逐渐加大。 确认压力
在 10 秒钟内保持稳定。 • 如果压力不能保持稳定，请更换冷却系统盖。
End of Toc
冷却系统位置索引图 [LF，L3] COOLING SYSTEM
01
6 1
4
3 2
.
1 冷却系统盖 （参见 01-12-5 冷却系统盖的检查 [LF，L3]。）
2 散热器 （参见 01-12-6 散热器的拆卸 / 安装 [LF， L3]。）
3 节温器 （参见 01-12-6 节温器的拆卸 / 安装 [LF， L3]。） （参见 01-12-7 节温器检查 [LF，L3]。）
注意 • 请以符合车辆行驶环境条件的浓度使用冷却液，否则发动机可能会损坏。 • 发动机具有铝制部件，必须有基于乙二醇的冷却液对其进行保护以防腐蚀和冻结。 • 请勿使用含有乙醇、甲醇、或硅酸盐的冷却液。 这些冷却液会损坏冷却系统。 • 冷却剂混合物中请只使用软 （脱矿质）水。 含有矿物质的水会降低冷却液的有效性。 • 发动机冷却液会损坏油漆。 如果发动机冷却液接触到油漆表面，请迅速将其冲洗掉。

᳝ᬜ៪ ᮄ䩹࣭
Hale Waihona Puke 䩹࣭ 䩹࣭䩹࣭1. 如有必要，切割配有发射机应答器的钥匙。
2. 连接 SST （Ｍ－ＭＤＳ）。
3. 使用 1 号钥匙，将点火开关转至 ON 位置。
• 有效钥匙： 安全灯发亮，然后大约 3 秒后熄灭。 • 新钥匙： 安全灯闪烁大约 1 分钟，然后开始显示 DTC15 （Ｍ－ＭＤＳ 或等效装置： DTC B1601）。 (1) 批准安全访问。 （参见 09-14B-10 安全访问步骤。）
汽车防盗锁止系统位置索引图 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-3
遥控钥匙接收器的检查 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-3
遥控器 ID 号码登记 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-4
遥控器蓄电池的更换 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-6
安全防护装置与锁定装置 [ 遥控钥匙进入系统 ]
遥控器蓄电池的更换 [ 遥控钥匙进入系统 ]
伸缩型钥匙
1. 把一小螺丝刀插入槽中并且按压凸耳从传送器
中拔出钥匙。
ߌ㘇
2. 把一小的螺丝刀插入槽中，并轻轻撬开传送器。
䩹࣭
遥控఼
ῑ
3. 拆下蓄电池。
4. 放入新蓄电池 （CR1620），使得正极 （+）朝下。 5. 调整好前后盖并且将遥控器扣严
6 遥控器 （参见 09-14B-6 遥控器蓄电池的更换 [ 遥控钥匙进 入系统 ]） （参见 09-14B-4 遥控器 ID 号码登记 [ 遥控钥匙进 入系统 ]）
09
End Of Sie
THEFT-DETERRENT SYSTEM

8
7
4
3
6
1
A
8.82—12.7 N· m {90.0—129 kgf· cm, 78.1—112 in· lbf}
5
8.82—12.7 N· m
2
{90.0—129 kgf· cm, 78.1—112 in· lbf}
43.1—60.8 {4.40—6.20, 31.8—44.8}
43.1—60.8 {4.40—6.20, 31.8—44.8}
55—65
psi}
9. 在重载加速期间观察燃油压力计的指示器。 10. 确认测试期间燃油压力的波动位于规定范围内。
• 如果与规定不符，请检查以下各项： — PCM — FP — 防波动装置 — 燃油管路走向布置不当，扭结或者渗漏
燃油压力波动 365—450 kPa {3.8—4.5 kgf/cm2, 53—65 psi}
4. 将 SST 速断接头推入燃油管并将塑胶燃油软管 推入 SST，直至听到卡嗒声。
䰤ࠊ఼ 䫕ℶ⠛
01-14-4
燃油系统 [LF, L3]
5. 如图所示，将开关转动到与 SST 软管平行。 6. 连接蓄电池负极导线。 7. 确认 AT 车辆位于 N 档位范围，MT 车辆位于空档位
置。 8. 起动发动机并将其置于怠速运转状态。 测量燃油
01-14-3
燃油系统 [LF, L3]
不用 Ｍ－ＭDS 或等效装置 1. 用跨接线将诊断接头接线端 F/P接地短路。
2. 将点火开关转至 ON 位置以运行燃油泵。 3. 以这种方式对系统加压至少 5 分钟，确保无任何
渗漏。 • 如果有渗漏，请检查燃油软管、软管卡箍以及 燃油管密封表面，并在需要时进行更换。
FUEL TANK

发动机仓电力分配中心
车身电气系统—多路传输
CAN 网络系统的基本知识介绍
CAN又称控制器区域网络,是为了将智能设备以 及同一系统或子系统内的传感器和执行器连成 网络而特别开发的串行总线系统.其主要特点 是:成本低廉,能够在复杂环境下工作,高速的 实时处理能力,使用方便.
车身电气系统—多路传输
车载电脑发展 的趋势
车身系统—本体结构
• 碰撞吸能区结构：
1 碰撞能量 2 保险杠横梁 3 前纵梁 4 副车架 5 扭矩盒 6 门槛 7 纵梁后段
车身系统—本体结构
• 车厢的结构： • 地板、侧围以及顶盖构成了三个H 型的结构（三重H
型结构），从而在发生碰撞的时候可以抵挡碰撞所产 生的撞击力。通过灯清洗系统
前大灯清洗器 管路总成（1216）
管路总成352
喷射泵
车身电气系统—车外照明
前灯清洗继电器支座 前灯清洗继电器
前灯清洗继电器支架
车身电气系统—车外照明
车身电气系统—车外照明
车身电气系统—车外照明
车身电气系统—车外照明
车身电气系统—车外照明
前照灯清洗系统
• CAN 低端: 隐性 = 2.5 伏特, 显性 = 1.5 伏特
• CAN高低差导致产生总线信号
具有抗干扰性
车身电气系统—CAN
车身电气系统—CAN
奔腾车系CAN网络系统
AF AG
BCM
2X 2W
1
PCM
2
DSC HU/CM (带DSC)
3
ABS HU/CM（带ABS）
4
数据连接器-2
5
仪表板
车身电气系统—车外照明
转向灯控制单元
车身电气系统—车外照明

规格
状态
气流
%
空气从端口 A 流向端口 B
是
空气从端口 B 流向端口 A
否
End Of Sie
CATALYTIC CONVERTER
01
A
三元催化转换器的检查 [LF，L3]
注意 • 执行以下程序，只显示 DTC P0420。
1. 连接 Ｍ－ＭDS 或等效装置到 DLC-2。 2. 起动发动机，并将其预热至正常工作温度。 3. 关掉发动机。 4. 确认发动机压缩压力位于规定范围内。 （参见 01-10-8 缸压检查 [LF，L3]。）
01-16-2
排放系统 [LF, L3]
脱附电磁阀的检查 [LF，L3] 气流检查
说明 • 请只在有指导的情况下进行以下测试。
1. 断开蓄电池负极导线。 2. 拆下脱附电磁阀。 （参见 01-16-2 脱附电磁阀的拆卸 / 安装 [LF，L3]。） 3. 按以下条件检查阀口之间的空气流动。
• 如果与规定不符，请更换脱附电磁阀。 • 如果与指定相符，请进行 “电路开路 / 短路检查”。
End Of Sie
PURGE SOLENOID VALVE
ッষ$
脱附⬉⺕䯔 ջ
໻⇨ջ
⊍ㆅջ
脱附电磁阀的拆卸 / 安装 [LF，L3] 1. 断开蓄电池负极导线。 2. 按照表格中指示的顺序进行拆卸。
1 燃油蒸气软管 （连接至活性碳罐） （参见 01-16-2 燃油蒸气软管的安装说明。）
2 真空软管 （连接至进气歧管） （参见 01-16-2 真空软管的安装说明。）
L3]。）
6
活性碳罐 （参见 01-16-2 活性碳罐的检查 [LF，L3]。）
01-16-1
