桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。

润滑系统的结构与维修一、润滑系统的总体的构造润滑系的作用是对发动机所有运动的部件进行润滑，减少零件的摩擦和磨损，流动的机油不仅可以清除摩擦表面的磨屑等杂质，而且还可以冷却摩擦表面。

气缸壁与活塞环上的油膜还能提高气缸的密封性。

此外，机油还可以防止零件生锈。

桑塔纳轿车无论采用何种型号的发动机，其润滑系都是压力润滑与飞溅润滑相结合的复合润滑系统。

桑塔纳轿车润滑系统的结构与油路如图1-126所示。

图1-126桑塔纳轿车发动机润滑系统示意图1-旁通阀2-机油泵3-粗集油器4-油底壳5-放油塞6-安全阀7-机油滤清器8-主油道9-油道10-曲轴11-中间轴12-压力开关13-凸轮轴油底壳内的润滑油经粗集滤器滤掉大的机械杂质后，被机油泵压入机油滤清器后分三路送出。

第1路经主油道后分为两支：一支送入曲轴主轴承分油道，润滑主轴承，经曲轴内油道滑润连杆大端轴承，再经连杆内油道润滑连杆小端轴承后回到油底壳；另一支则进入中间轴的轴承（AJR型发动机无中间轴）后流回油底壳。

第2路从主油道进入凸轮轴的轴承后再润滑气门机构，然后流回油底壳。

第3路，在主油道油压太高或流量太大的情况下，润滑油冲开安全阀，分流回油底壳。

机油滤清器上没有旁通阀，起动压力为0.18MPa。

当机油滤清器堵塞，润滑油通过压力开关短路进入主油道，防止发动机运动副因缺润滑油而烧坏。

二、AFE型发动机润滑系统的结构与维修AFE型发动机润滑系零件如图1-127所示。

图1-127润滑系零件分解图l-放油螺塞（拧紧力矩30N·m）2-O形密封圈3-油底壳紧固螺栓（拧紧力矩20N·m）4-油底壳5-机油泵盖长螺栓（拧紧力矩20N·m）6-机油泵齿轮7-机油泵壳体8-机油滤清器盖衬垫9-机油滤清器体10-机油滤清器盖紧固螺栓（拧紧力矩25N·m）11-机油滤清器盖12-密封圈13-0.18MPa油压开关（拧紧力矩25N·m）14-0.03lMPa油压开关（拧紧力矩25N·m）15-密封圈16-机油尺17-加油口盖18-橡胶由封垫圈19-带眼压阀的机油泵盖20-O形圈21-机油集滤器22-机油泵盖短螺栓（拧紧力矩10N·m）23-油底壳密封垫（一）机油泵的结构与维修AFE型发动机的机油泵为齿轮泵，由中间轴上的螺旋齿轮驱动，安装在气缸体底平面第3缸附近设计的平台上。

桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。

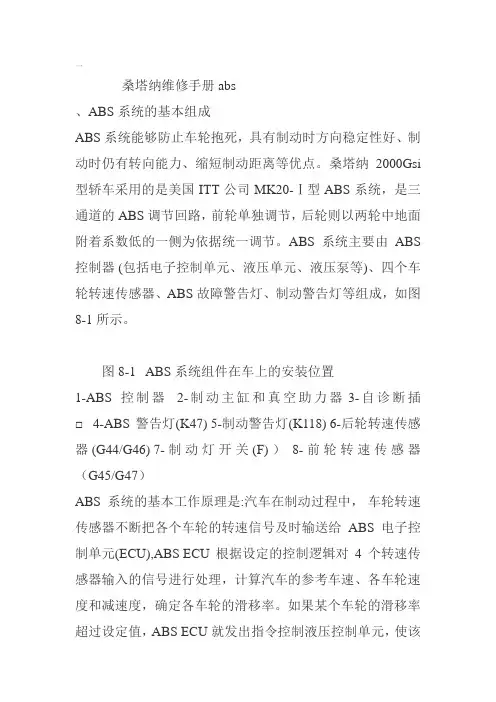

一桑塔纳维修手册abs、ABS系统的基本组成ABS系统能够防止车轮抱死，具有制动时方向稳定性好、制动时仍有转向能力、缩短制动距离等优点。

桑塔纳2000Gsi 型轿车采用的是美国ITT公司MK20-Ⅰ型ABS系统，是三通道的ABS调节回路，前轮单独调节，后轮则以两轮中地面附着系数低的一侧为依据统一调节。

ABS系统主要由ABS 控制器 (包括电子控制单元、液压单元、液压泵等)、四个车轮转速传感器、ABS故障警告灯、制动警告灯等组成，如图8-1所示。

图8-1 ABS系统组件在车上的安装位置1-ABS控制器 2-制动主缸和真空助力器 3-自诊断插□ 4-ABS警告灯(K47) 5-制动警告灯(K118) 6-后轮转速传感器(G44/G46) 7-制动灯开关(F)） 8-前轮转速传感器（G45/G47）ABS系统的基本工作原理是:汽车在制动过程中，车轮转速传感器不断把各个车轮的转速信号及时输送给ABS电子控制单元(ECU),ABS ECU根据设定的控制逻辑对4个转速传感器输入的信号进行处理，计算汽车的参考车速、各车轮速度和减速度，确定各车轮的滑移率。

如果某个车轮的滑移率超过设定值，ABS ECU就发出指令控制液压控制单元，使该车轮制动轮缸中的制动压力减小;如果某个车轮的滑移率还没达到设定值，ABS ECU就控制液压单元，使该车轮的制动压力增大;如果某个车轮的滑移率接近于设定值时，ABS ECU就控制液压控制单元，使该车轮制动压力保持一定。

从而使各个车轮的滑移率保持在理想的范围之内，防止4个车轮完全抱死。

在制动过程中，如果车轮没有抱死趋势，ABS系统将不参与制动压力控制，此时制动过程与常规制动系统相同。

如果ABS出现故障，电子控制单元将不再对液压单元进行控制，并将仪表板上的ABS故障警告灯点亮，向驾驶员发出警告信号，此时ABS不起作用，制动过程将与没有ABS的常规制动系统的工作相同。

二、ABS系统主要部件结构与工作原理（一）车轮转速传感器车轮转速传感器的作用是将车轮的转速信号传给ABS电子控制单元。

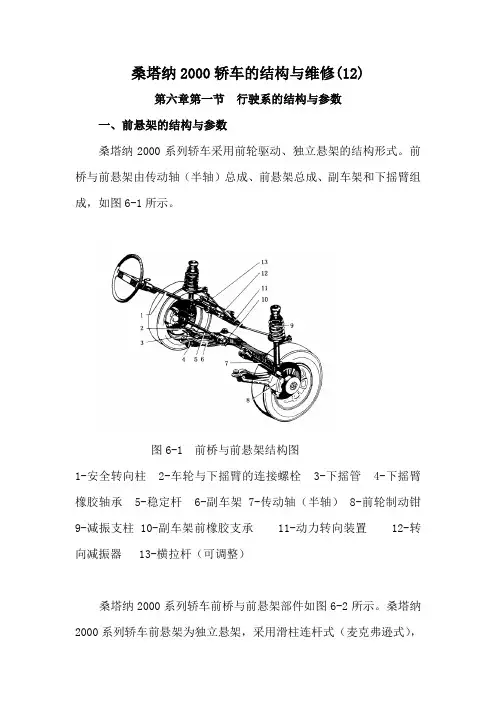

桑塔纳2000轿车的结构与维修(12)第六章第一节行驶系的结构与参数一、前悬架的结构与参数桑塔纳2000系列轿车采用前轮驱动、独立悬架的结构形式。

前桥与前悬架由传动轴（半轴）总成、前悬架总成、副车架和下摇臂组成，如图6-1所示。

图6-1 前桥与前悬架结构图1-安全转向柱 2-车轮与下摇臂的连接螺栓 3-下摇管 4-下摇臂橡胶轴承 5-稳定杆 6-副车架 7-传动轴（半轴） 8-前轮制动钳9-减振支柱 10-副车架前橡胶支承 11-动力转向装置 12-转向减振器 13-横拉杆（可调整）桑塔纳2000系列轿车前桥与前悬架部件如图6-2所示。

桑塔纳2000系列轿车前悬架为独立悬架，采用滑柱连杆式（麦克弗逊式），由双向筒式减振器、螺旋弹簧、悬架柱焊接件、缓冲垫、橡胶防尘罩等组成，如图6-3所示。

其特点是筒式减振器作为悬架杆系的一部分兼起主销作用，滑柱在作为主销的圆筒内上下移动，减振器支柱座与车身连接取消了摇臂。

这种悬架结构简单、布置紧凑、操纵稳定性好。

图6-2 前桥与前悬架部件分解图1-副车架 2-传动轴 3-副车架后橡胶轴承 4-螺母（拧紧力矩30N·m） 5-自锁螺母（拧紧力矩60N·m） 6-减振支柱 7-螺栓（拧紧力矩 70N·m） 8-制动钳 9-自锁螺母（拧紧力矩230N· m） 10-下摇臂下支座 11-自锁螺母（拧紧力矩50N·m） 12-球形接头 13-自锁螺母（拧紧力矩65N·m） 14-稳定杆 15-螺栓（拧紧力矩25N·m）16-副车架前橡胶轴承 17-自锁螺母（拧紧力矩40N·m） 18-自锁螺母（拧紧力矩60N·m） 19-螺栓（拧紧力矩70N·m）图6-3 前悬架分解图l-开槽螺母 2-悬架支承轴轴承（只能整件更换） 3-弹簧护圈 4-限位缓冲器 5-护套 6-螺旋弹簧 7-挡泥板 8-轮毂 9-制动盘10-紧固螺栓（拧紧力矩 10N· m） 11-车轮轴承 12-卡簧 13-车轮轴承壳 14-辅助橡胶弹簧 15-限位缓冲器 16-波纹管盖 17-弹簧护圈带通气孔 18-螺母盖（拧紧力矩150N·m） 19-崎岖路面选装件（M103） 20-减振器。

2004上海大众桑塔纳3000维修手册（四）电器设备页码12目录27 起动电机电源蓄电池- 蓄电池处理说明- 关于铅酸蓄电池的警告提示和安全规定- 蓄电池拆卸前的目测- 拆卸和安装蓄电池- 蓄电池固定底座的检查- 蓄电池充电- 蓄电池的检查起动电机- 拆卸和安装起动机拆卸和安装三相交流发电机楔形皮带的检查- 楔形皮带的检查- 拆卸和安装楔形皮带- 三相交流发电机上楔形皮带轮的更换 90 组合仪表拆卸和安装组合仪表收放机- 拆卸和安装收放机前扬声器- 拆卸和安装前高音扬声器- 拆卸和安装前低音扬声器后扬声器- 拆卸和安装后扬声器天线- 拆卸和安装天线92 雨刮装置和风窗清洗装置风窗雨刮系统- 风窗雨刮系统安装简图- 拆卸和安装雨刮器系统- 拆卸和安装雨刮器橡胶片- 雨刮器橡胶片终端偏差的调整风窗清洗装置- 拆卸和安装风窗清洗液罐和清洗液泵 94 光源灯开关- 外部大灯- 大灯安装简图- 更换大灯灯泡- 拆卸和安装大灯- 调整大灯- 更换前雾灯灯泡前雾灯- 前雾灯安装简图- 拆卸和安装前雾灯- 调整雾灯侧面转向灯高位制动灯- 拆卸和安装高位制动灯尾灯和后转向灯- 更换尾灯和后转向灯- 拆卸和安装尾灯和后转向灯fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码22倒车灯及后雾灯- 更换倒车灯及雾灯灯泡- 拆卸和安装倒车灯及雾灯后牌照灯- 后牌照灯的拆卸更换及安装96 光源灯开关- 车内前阅读灯- 拆卸和安装前阅读灯带天窗控制 - 前阅读灯泡的更换带天窗控制- 拆卸和安装前阅读灯不带天窗控制 - 前阅读灯泡的更换不带天窗控制后阅读灯- 拆卸和安装后阅读灯- 更换后阅读灯泡拆卸和安装化妆镜照明灯发动机舱照明灯和开关- 拆卸和安装发动机舱照明灯- 拆卸和安装发动机舱照明灯开关行李箱照明灯和开关- 拆卸和安装行李箱照明灯- 拆卸和安装行李箱照明灯开关防盗控制单元- 拆卸和安装防盗控制单元集控锁控制单元- 拆卸和安装集控锁控制单元中央电器- 拆卸和安装中央电器fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码17蓄电池说明处于生产技术的原因车辆上安装的蓄电池的外形可能与图示的不相同本手册所描述的注意事项和操作说明适用于所有的蓄电池蓄电池是车辆中最重要的电器部件免维护的蓄电池对用户满意大有裨益为了确保长期的耐用性蓄电池必须根据本维修手册中的操作指南说明进行检查维修和保养除了起动功能之外蓄电池还作为发电机负载并为车辆中电器设备提供电能蓄电池经历着技术上的演变人们一直在对其进行不断的开发但是目前还不可能在车辆中使用一个完全无需维修的蓄电池--27-01--蓄电池处理说明蓄电池接线柱不得上油脂蓄电池接线柱只允许用手接上不要太用力以避免损坏蓄电池壳体蓄电池接线柱的拧紧力矩为5Nm箭头所示当蓄电池重新接线时不要忘记按照维修手册和或操作说明对车辆装备收音机时钟舒适性电器电动车窗升降机等进行检查--27-02--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码27关于铅酸蓄电池的警告提示和安全规定1 -禁止火火花明火和吸烟–避免在处理导线和电气装置时因为静电放电而产生火花–避免短路不允许将任何工具置于蓄电池之上2 –进行蓄电池维修工作时必须带护目镜3 -儿童远离酸和蓄电池4 -废弃物处理–旧蓄电池必须由专业部门处置5 -绝对不能将旧蓄电池作为生活垃圾进行处理6 -爆炸危险–蓄电池充电时将会形成一种高爆炸性的混合气体7 -遵守电气设备维修手册和使用说明中关于蓄电池的提示内容8 -腐蚀危险–蓄电池酸液有强腐蚀性因此应戴上防护手套和护目镜--27-03--蓄电池拆卸前的目测请您在开始全面测量前务必通过目检检查蓄电池的外部状态和连接情况通过这项检查应确定蓄电池壳体是否有损坏因为壳体损坏可能引起酸液溢出蓄电池接线柱蓄电池导线接头是否有损坏蓄电池接线柱损坏将无法保证蓄电池接线柱接触良好在蓄电池接线柱接线时还要注意要以本手册中所规定的扭矩旋紧如果蓄电池接线柱未正确连接和拧紧可能引起导线起火并可能引起电气设备的功能故障在这种情况下车辆的性能状况在很大程度上无法保证--27-04--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码37fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码47拆卸和安装蓄电池注意在电气设备上作业之前必须先断开蓄电池接地线拆卸- 断开蓄电池负极接地线- 断开蓄电池正极导线- 旋松六角螺栓-2-- 拆卸固定卡子--27-05--安装1- 蓄电池底板2-固定卡子◆必须扣压到蓄电池护底板上蓄电池的底板厚度为20mm3-六角螺栓◆ 22Nm4-蓄电池固定的支架说明连接蓄电池前必须根据维修手册检查车辆装备收放机时钟车窗电动升降机--27-06--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6。

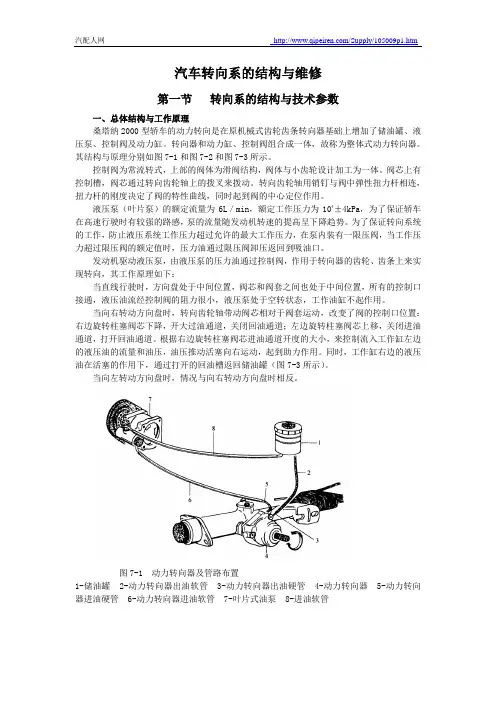

汽车转向系的结构与维修第一节转向系的结构与技术参数一、总体结构与工作原理桑塔纳2000型轿车的动力转向是在原机械式齿轮齿条转向器基础上增加了储油罐、液压泵、控制阀及动力缸。

转向器和动力缸、控制阀组合成一体，故称为整体式动力转向器。

其结构与原理分别如图7-1和图7-2和图7-3所示。

控制阀为常流转式，上部的阀体为滑阀结构，阀体与小齿轮设计加工为一体。

阀芯上有控制槽，阀芯通过转向齿轮轴上的拨叉来拨动。

转向齿轮轴用销钉与阀中弹性扭力杆相连，扭力杆的刚度决定了阀的特性曲线，同时起到阀的中心定位作用。

液压泵（叶片泵）的额定流量为6L／min，额定工作压力为104±4kPa，为了保证轿车在高速行驶时有较强的路感，泵的流量随发动机转速的提高呈下降趋势。

为了保证转向系统的工作，防止液压系统工作压力超过允许的最大工作压力，在泵内装有一限压阀，当工作压力超过限压阀的额定值时，压力油通过限压阀卸压返回到吸油口。

发动机驱动液压泵，由液压泵的压力油通过控制阀，作用于转向器的齿轮、齿条上来实现转向，其工作原理如下：当直线行驶时，方向盘处于中间位置，阀芯和阀套之间也处于中间位置，所有的控制口接通，液压油流经控制阀的阻力很小，液压泵处于空转状态，工作油缸不起作用。

当向右转动方向盘时，转向齿轮轴带动阀芯相对于阀套运动，改变了阀的控制口位置：右边旋转柱塞阀芯下降，开大过油通道，关闭回油通道；左边旋转柱塞阀芯上移，关闭进油通道，打开回油通道。

根据右边旋转柱塞阀芯进油通道开度的大小，来控制流入工作缸左边的液压油的流量和油压，油压推动活塞向右运动，起到助力作用。

同时，工作缸右边的液压油在活塞的作用下，通过打开的回油槽返回储油罐（图7-3所示）。

当向左转动方向盘时，情况与向右转动方向盘时相反。

图7-1 动力转向器及管路布置1-储油罐 2-动力转向器出油软管 3-动力转向器出油硬管 4-动力转向器 5-动力转向器进油硬管 6-动力转向器进油软管 7-叶片式油泵 8-进油软管图7-2 液压动力转向机构的分解与检修1-油管40N²m 2-压盖 3-自锁螺母35N²m 4-自锁螺母20N²m 5-更换齿形环 6-挡圈 7-齿条密封罩 8-圆柱内六角螺栓 9-圆绳环42³2 10-中间盖 11、12、18-圆绳环 13-转向机构主动齿轮 14-密封圈 15-阀门罩壳 16-管接头螺栓30N²m 17-回油管 19-补偿垫片 20-压簧图7-3 动力转向系统工作原理1-齿条 2-齿轮 3-工作主缸 4-活塞 5-弹性扭力杆 6-控制阀 7-进油口 8-出油口 9-柱塞阀芯 10-通向工作缸右边 11-通向工作缸左边采用动力转向后，由于液压阻尼力的增加，削弱了汽车转向回正能力，因此，桑塔纳2000轿车的前桥主销后倾角增大到 1°30ˊ±30ˊ，满足了汽车回正性的要求，改善了司机“路感”反应保证汽车在高速行驶时的稳定性。

2004上海大众桑塔纳3000维修手册（五）电器设备页码57蓄电池固定底座的检查如果不检查蓄电池会产生下列危险◆强烈的振动将影响蓄电池的使用寿命◆如蓄电池固定不当易损坏蓄电池的格形板◆如果固定卡子受损可能发生蓄电池酸液溢出的严重后果碰撞安全性变差◆--27-07--蓄电池充电说明◆在给蓄电池充电时必须注意安全因为蓄电池的充电过程中会形成易燃气体◆精密仪器应远离充电场所因为充电过程中会产生腐蚀性的气体蓄电池与充电设备连接之前必须◆断开关闭充电设备的电源开关◆蓄电池放电时的温度不得低于10°C◆如果在车辆上继续使用蓄电池必须遵守适用于恒定电压和酸液浓度的说明◆充电电压最高不得超过144V--27-08--需要用到的专用工具操作设备检测仪器以及辅助工具- VAS5095蓄电池充电器fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备67页码未亏电的蓄电池充电- 拆下蓄电池负极接地线拆下蓄电池全部正极导线 -将充电设备的正极导线连接蓄电 -池的正极将充电设备的负极导线连接蓄电 -池的负极根据蓄电池充电器操作说明进行 -蓄电池充电--27-09--过度放电蓄电池的充电说明◆过度放电蓄电池116V和较小的恒定电压充电的时间不得少于24小时◆最大充电电流I不得超过蓄电池也容量的10就是说一个 60Ah的蓄电池最大I 6A 充电电流为安培◆最大充电电压U不得超过144V 伏特关于快速充电的说明只有在特殊情况下才能对蓄电池◆进行快速充电◆蓄电池由于快速充电有可能发生故障--27-10--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器77页码蓄电池的检查带电眼没有电池密封塞的蓄电池图中所2和盖板您可以从电眼 1 示上识别出该蓄电池注意盖板2仅用于批量生产时进行加注绝对不允许去除盖板否则会造成蓄电池损坏蓄电池不能再被使用通过修改设计已经生产出一代免维护蓄电池可以通过电眼 1进行蓄电池状态的检查利用电眼对蓄电池进行检查电眼为您提供有关蓄电池酸液液位和充电状态的信息提示由于电眼只是位于蓄电池的一个单格中因此它显示的也只是这个电池格的情况–在进行目测之前请用螺丝起子的手柄小心地轻敲电眼--27-11--提示当给蓄电池充电后会在电眼下产生气泡这些气泡会使电眼的颜色显示不真实轻轻地敲击电眼就能除掉可能影响显示的气泡使电眼的颜色显示更准确提示电眼可能位于蓄电池的不同位 -置可能有三种不同的颜色显示 -绿色 - 蓄电池已充够电黑色 - 没有电荷或电荷过低蓄电池必须充电必须更新 - 无色或黄色–蓄电池--27-12--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备12页码起动电机注意操作电气装置前先断开蓄电池接地线说明在断开蓄电池之前对于有防盗 - 码的无线电设备应先查询密码预备重新连接后使用- 当蓄电池断开和重新接线时请根据维修手册和或操作说明对车辆装备收音机时钟舒适性电器电动车窗升降机等进行检查拆卸和安装起动电机需要的专用工具操作设备检测仪器以及辅助工具扭力扳手5-50Nm - com1--27-13--拆卸- 断开蓄电池的接地线- 拆卸车辆底部挡板- 举起车辆松开起动电机前部固定支架 --1-的三个固定螺栓和-2-拆卸起动电机前部支架拔下导线插头-1-松开导线固 - 取下-2-定螺母导线-3---27-14--拆卸将起动电机固定在变速 - -箱上的两个固定螺栓．箭头-- 拆卸起动电机fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器22页码安装安装以拆卸的相反顺序进行说明起动电机的后部固定螺栓的拧紧60 Nm力矩--27-15--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码11拆卸和安装三相交流发电机注意操作电气装置前先断开蓄电池接地线提示在断开蓄电池之前对于有防 -盗码的无线电设备应先查询密码预备重新连接后使用- 当蓄电池断开和重新接线时请根据维修手册和或操作说明对车辆装备收音机时钟舒适性电器电动车窗升降机等进行检查需要的专用工具操作设备检测仪器以及辅助工具扭力扳手 -com15-50Nm--27-16--发电机安装简图六角螺栓短 1-25Nm三个◆ _2-张紧轮支架3-内六角螺栓短_◆ 25Nm支架 4-皮带 5-内六角螺栓长 6-◆ _ 25Nm三相交流发电 7- 机 8-六角螺帽--27-17--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码12楔形皮带的检查说明◆在拆卸之前需标明三角皮带的运转方向安装时应注意正确的运行方向如果皮带的旋向装反将会导致皮带的损坏如果皮带已损坏必须立即更换以◆免使其功能受到影响--27-18--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器22页码拆卸和安装楔形皮带拆卸如图所示用扳手按顺时针方 -向扳动张紧轮将销子穿过张紧轮插入发动机机体上的孔中使张紧轮固定将皮带放松- 取下楔形皮带安装- 把楔形皮带按顺序绕放在曲 -皮带轮冷却液泵轴皮带轮转向助力泵皮带轮过渡轮和张紧轮上用扳手按顺时针方向转动张 -紧轮拔出销子使扳手逆时针转动直至将皮带张紧起动发动机检查皮带运行情 -况--27-19--更换三相交流发电机上楔形皮带轮需要的专用工具操作设备检测仪器以及辅助工具- 按照图示的方法使用需要专用套筒3310旋松或拧紧三相交流发电机上的锲形皮带轮楔形皮带轮紧固螺母的旋紧力矩为65Nm±5Nm--27-20--电气系\3000型维修手册3000大众桑塔纳\大众车型\汽车维修手册fileG\ 2006-10-6电器设备页码12组合仪表组合仪表安装简图组合仪表 1-垫圈 2-螺钉 3-组合仪表饰 4-板--90-01--拆卸和安装组合仪表注意在电气设备上作业之前必须先断开蓄电池接地线拆卸底盘修理拆下方向盘参见 -手册方向盘的拆卸向外拉出组合仪表饰板 -箭个紧固螺钉旋出箭头2- --头拉出组合仪表 ---90-02---按图中箭头所示方向将组合仪表背面线束连接插头上的拨杆向左推至极限位置fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器22页码-拔下线束插头- 取出组合仪表安装与拆卸步骤相反--90-03--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器12页码组合仪表表安装组合仪简图1- 组合仪表2- 垫圈3- 螺钉组合仪表饰 4-板--90-01--拆卸和安装组合仪表注意在电气设备上作业之前必须先断开蓄电池接地线拆卸底盘修理拆下方向盘参见 -手册方向盘的拆卸向外拉出组合仪表饰板 -- 旋出箭头2个紧固螺钉-箭头- - 拉出组合仪表--90-02---按图中箭头所示方向将组合仪表背面线束连接插头上的拨杆向左推至极限位置fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器22页码-拔下线束插头- 取出组合仪表安装与拆卸步骤相反--90-03--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器11页码收放机拆卸和安装收放机注意在电气设备上作业之前必须先断开蓄电池接地线需要的专用工具操作设备检测仪器以及辅助工具收放机拆卸专用工具-3316拆卸将专用工具如图所示插入收放 - 机两边的四个孔中拉出收放机 -拔下收放机背后天线扬声器及 - 电源插头取出收放机 -安装安装与拆卸的顺序相反--90-04--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器13页码前扬声器注意在电气设备上作业之前必须先池开断蓄电接地线前高音扬声器安装简图1- 扬声器防护盖1- 螺栓◆四个扬声器 3-导线 4---90-05--前低音音扬声器安装简图1- 固定螺钉 3个2- 低音扬声器--90-06--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器23页码拆卸与安装前高音扬声器拆卸－驾驶员侧拆卸仪表板下护板车身维修手册内部车身修理组68－前座乘客侧拆卸杂物箱－拔下侧面出风口管道暖风与空调维修手册暖风修理组80－从底部用螺丝刀松开扬声器防护盖与仪表板的四个固定卡子－箭头－--90-07--从仪表板上拆卸扬声器防护－盖拔下线束插头－取出高音扬声器总成－安装与拆卸步骤相反--90-08--拆卸和安装前低音扬声器- 拆卸车门内饰板车身维修手册车身内部修理组70 - 拆卸线束插头－箭头A-fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器33页码．- 拆卸三个固定螺钉－箭头B-安装与拆卸步骤相反--90-09--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器11页码后扬声器拆卸和安装后扬声器拆卸-旋出箭头所示的四个螺母-拔出扬声器电线插头安装与拆卸步骤相反--90-10--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器11页码天线注意在电气设备上作业之前必须先断开蓄电池接地线天线的安装简图天线 1-天线底座 2-带功率放大器密封件 3-固定件 4-线束插头 5- --90-11--拆卸和安装天线拆卸- 拆卸车顶内饰车身维修手册内部车身修理组70拆卸固定螺母－箭头C－ -松开天线插头－箭头AB－ -从车顶外取下天线总成和导 -线安装与拆卸步骤相反--90-12--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备13页码风窗雨刮系统雨刮器装置安装简图雨刮 1- 橡皮条线束插头 2-刮器电雨 1-机2- 螺栓◆ 5Nm3- 支座4- 电机连杆螺母 5-连杆 6-◆球面用油脂润滑--92-017- 连杆支架 8- 垫圈9- 螺母◆ 2Nm10- 螺母◆ 6Nm11- 雨刮器臂--92-02--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器23页码拆卸和安装雨刮器系统注意在电气设备上作业之前必须先断开蓄电池接地线说明拆卸雨刮器摇臂之前要确保雨刮器马达处于起始位置只有这样在安装时才能调整雨刮器摇臂的极限位置雨刮器摇臂的拆卸用螺丝刀撬开图示雨刮器摇臂 - 轴上的罩盖--92-03---旋松图中箭头所示的六角螺母不用完全旋出-摇动雨刮器摇臂直到松动为止-旋出六角螺母取下雨刮器摇臂雨刮器马达及框架的拆卸和安装拆卸拔出图中上方箭头所示雨刮器 - 马达线束插头－箭头A-B- -旋出图中箭头所示的螺栓－-取出雨刮器马达及框架--92-04--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码33安装调整曲柄定位位置将雨刮器马达转到起始位置 - 装上电机连杆并将其调整到图 - 中箭头所示的位置以仍能看见管内螺纹为限拆卸和安装雨刮器橡胶片在雨刮器橡胶片被定位到雨 -刮器板的一侧使用．扁口钳压紧雨刮器橡胶片中的金属导轨片使橡胶片从从上面的夹板边脱出然后将雨刮器橡胶片从雨刮器板的夹板中拔出--92-05--把新的雨刮器橡胶片沿其金 -属导轨片插入到雨刮器板上在橡胶片被定位到雨刮器板 -上的位置使用扁口钳重新压紧两个导轨片将橡胶片插入到上面的．夹板中使两侧夹板凹缘锁定到雨刮器橡胶片的固定槽图中箭头所示中雨刮器橡胶片终端偏差的调整- 雨刮器板必须与连杆对准即雨刮器橡胶片离风窗底边20mm距离--92-06--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器12页码风窗清洗装置风窗清洗装置安装简图1- 喷嘴a 435mmb 450mmc 435mmd 320mm软管接头 2- 软管 3-洗清窗 4-风液罐．5-密封套6-风窗清洗液泵--92-07--拆卸和安装风窗清洗液罐和清洗液泵拆卸拆卸保险杠罩盖 - 外部车身修63 理组断开风窗清洗液泵的插头－ -箭头A-将清洗液泵向上拉出其底部的密封圈- 松开固定风窗清洗液罐的三个螺栓－箭头B-- 拆卸风窗清洗液罐安装与拆卸步骤相反--92-08--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器22页码大众桑塔纳大众车型汽车维修手册fileG\\\3000\3000型维修手册电气系2006-10-6电器设备17页码拆卸和安装灯光开关拆卸注意在电气设备上作业之前必须先断开蓄电池接地线按照图示箭头的方向依照顺 -序将灯光开关从仪表板上拔出拆卸开关后部的线束 -安装- 安装以相反顺序进行fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备27页码大灯注意在电气设备上作业之前必须先断开蓄电池接地线说明按照大必要时灯的调整要求检．查大灯大灯安装简图1- 密封圈大灯后盖 2-垫圈 3-垫圈 4-远光灯插头 5-6- 驻车等灯泡12V5W --94-01--7- 驻车灯灯座8- 近光灯灯座9- 转向灯灯座10-垫圈11-转向灯灯泡12V21W12-近光灯灯泡12V55W13-远光灯灯泡12V55W14-大灯壳体15-垫圈16-螺栓--94-02--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器37页码更换大灯灯泡说明安装时手不要接触玻璃灯泡手指可能在玻璃泡上留下油腻痕迹油腻痕迹在灯泡接通时雾化并且使玻璃灯泡模糊拆卸大灯后盖说明拆卸左侧大灯后盖时需要拆卸蓄电池和蓄电池底板将大灯后盖的紧固弹簧按箭 -头方向松开拆卸大灯后盖 ---94-03--更换远光灯灯泡-拆卸大灯后盖参见第94-03页- 按图中箭头所示的步骤将连同底座的远光灯泡固定弹簧松开并翻到一边从大灯反射罩中连同插头取 -出远光灯底座从远光灯底座上拔下导向插 -头将其插入到新的灯泡底座上按相反顺序安装远光灯底座 -和紧固弹簧安装大灯后盖 -安装完新的大灯灯泡后进行大 - 灯调整．--94-04--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器47页码更换近光灯灯泡第灯大后盖参见卸 - 拆页94-03按箭头方向转动插头直到在 -灯座上的两个卡片从两个螺栓的垫片下脱出- 从大灯反射罩中连同插头取出近光灯底座- 从近光灯底座上拔下近光灯灯泡插入新的灯泡按相反顺序安装远光灯底座 -到反射罩内安装大灯后盖 -安装完新的大灯灯泡后进行大 - 灯调整--94-05--更换转向灯灯泡按箭头方向转动转向灯灯泡 -底座使其从反射罩中松开- 取出转向灯底座- 略微按下转向灯灯泡并逆时针转动灯泡将其从灯座上取下-安装新的灯泡安装时略微按 -下并顺时针转动灯泡将其安装到位按相反步骤安装灯泡底座 ---94-06--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码57更换驻车灯灯泡拆卸大灯后 - 盖参见第页94-03按箭头方向拉出小灯灯泡底 -座上的塑料条将底座连同灯泡一起拉出从底座上拔下小灯灯泡安装 -新的灯泡- 安装底座在安装时注意底座塑料条上印有UP字样的一面向上- 安装大灯后盖--94-07--拆卸和安装大灯注意在电气设备上作业之前必须先断开蓄电池接地线说明必要时按照大灯的调整要求检查大灯说明拆卸左大灯时要先拆卸蓄电池拆卸- 拆卸前保险杠罩盖车身修理手册车身外部修理63组拆卸前保险杠导向件 -车身修理手册车身外部修理63组拆卸四个螺栓－箭头－ -拔下大灯插头 -- 取下大灯总成--94-08--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备67页码安装安装与拆卸步骤相反说明安装后按照大灯的调整要求进行大灯校正--94-09--调整大灯说明使用大灯调整仪调整大灯时应严格按照大灯校正仪的说明- 图中箭头为右大灯调整螺母◆左右大灯的调整方法相同-用螺丝刀旋转两个调整旋钮直到符合技术标准--94-10--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6备设器电．页码77更换前雾灯灯泡说明安装灯泡时手不要触摸灯泡手指在玻璃灯泡上留下的油腻痕迹会在打开灯光时雾化使玻璃灯泡模糊举起车辆 -按图示方向扳动雾灯后盖压 -簧使其松开拔下后盖上的雾灯插头 -按图示方向扳动雾灯灯泡底 -座压簧使其松开- 取出连同雾灯灯泡的底座- 取下雾灯灯泡安装上新的雾灯灯泡--94-11--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器12页码前雾灯注意在电气设备上作业之前必须先．断开蓄电池接地线前雾灯安装简图1- 支架固定-1- 螺钉雾 2- 灯固定螺钉三个前雾灯后 3-盖支架 4-定固架 5- 支-2- 螺钉．6- 密封圈7- 灯泡12V 55W8- 雾灯灯罩--94-12--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器22页码拆卸和安装前雾灯拆卸- 拆卸前保险杠罩壳车身维修手册外部车身修理组63- 拔下雾灯灯罩上的导线插头拆卸将雾灯支架固定到前保险杠 -罩壳上的两个固定螺- 箭头钉 -根据图示的位置用螺丝刀将雾灯 -壳体固定夹从前保险杠罩壳的固定卡子上撬出- 取下雾灯总成安装说明安装雾灯后进行雾灯的调整参见第页安装的顺序与拆卸相反--94-13--调整雾灯必须按照法律法规的规定对雾灯进行调整必要时举升车辆 -松开将雾灯罩盖紧固到前保险杠 -罩盖上的紧固螺钉－－箭头AB用螺丝刀在图示的位置－箭头 -－撬出雾灯盖板- 用螺丝刀转动孔中的调整螺栓－箭头－对雾灯进行调整--94-14--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器11页码侧面转向灯侧面转向灯的安装简图1- 灯盖2- 灯炮3- 灯座拆卸和安装侧面转向灯拆卸在螺丝刀内侧垫一层软布轻轻撬 -下侧面转向灯－箭头－- 拔下线束插头安装安装以拆卸相反顺序进行--94-15--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码12高位制动灯高位制动灯安装简图固定螺钉 1-高位制动 2- 灯总成高位制动 3- 灯线束插头连接线束 4- 插头--94-16--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备22页码拆卸和安装高位制动灯拆卸拆卸车顶内部后饰件 -70 车身维修手册车身内部修理组- 拆卸线束插头- 旋出固定螺钉安装与拆卸步骤相反--94-17--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电备设器12页码尾灯和后转向灯注意在电气设备上作业之前必须先断开蓄电池接地线尾灯和后转向灯的装配简图1-灯罩2-固定螺母3-后转向灯灯泡制动尾灯灯泡 4-插头 5-灯座 1---94-18--更换后转向灯及后制动灯灯泡说明安装时手不要接触玻璃灯泡手指可能在玻璃泡上留下油腻痕迹油腻痕迹在灯泡接通时雾化并且使玻璃灯泡模糊- 按下尾灯导线插头两侧的卡舌 A－从灯座上－箭头拔下导线插头按下灯座两侧的卡舌－箭头 - B －取下灯座按住灯泡逆时针转动并拆卸灯 -泡安装新的灯泡 -- 按相反顺序安装灯座和插头--94-19--拆卸和安装尾灯和后转向灯fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备22页码。

第七节全车电路桑塔纳轿车的各种线束布置如图9-114~图9-126所示。

图9-114 发动机室左侧线束布置图9-115 发动机室照明线束布置图9-116 发动机室线束布置图9-117 车速里程表传感器布置图9-118 仪表板线束布置图9-119 仪表板线束布置图9-120 仪表板线束布置图9-121 门内线束布置图9-122 门内线束布置图9-123 车内线束布置图9-124 车后部线束布置图9-125 行李箱盖线束布置图9-126 内部照明灯线束布置桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图9-127和表9-8所示），主线来从中央线路板反面接插后通往各用电器（如图9-128所示）。

中央线路板上标有线束和导线接插位置的代号及接点的数字号。

主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。

其中R插座插入常火线，R、K、M均为空位插孔。

查找时只要根据电路图中导线及中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。

桑塔纳2000系列轿车电路图中的符号说明如图9-129所示。

为了识读电路，现以图9-130为例进行说明：（l）整车电气系统正极电源分三路：标有“30”的为常火线，电压为12V，即及蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火状态均有电。

专供发动机熄火时也需用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等；标有“15”的为小容量电器火线，它是在点火开关接通后方能有电的火线；标有“X”的为车辆起步时方可接通的大容量电器用火线。

（2）搭铁线也分三路：标有“①”的为搭铁线；标有“②”、“③”、“④”的为中央线路板搭铁线；标有“①”的为尾灯线束搭铁线。

而标有“31”的为中央线路板内搭铁线。

图9-127 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器 7-雾灯继电器 8-X-接触继电器9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器 11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器15-摇窗机继电器 16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器 20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表9-8 中央线路板上的保险丝（单位：A）编号名称额定电流编号名称额定电流1散热器风扇3014鼓风机（空调）20 2制动灯1015倒车灯、车速传感10器3 点烟器、收音机、钟、车内灯、中央集控门锁1516 进气预热器温控开关、怠速切断电磁阀 15 4危险报警闪光灯 15 17 双音喇叭 10 5 燃油泵 15 18 驻车制动、阻风门指示灯156前雾灯 15 19 转向灯 10 7 尾灯和停车灯（左） 10 20 牌照灯、杂物箱照明灯108尾灯和停车灯（右） 10 21 前照灯近光（左） 10 9 前照灯远光（右） 10 22 前照灯近光（右） 1010 前照灯远光（左） 10 23 后雾灯10 11 前风窗刮水器及清洗装1524 空调 30 12 电动摇窗机15 25 自动无线 10 13 后风窗加热器20 26 电动后视镜 3 27 ECU 10注：保险丝23～27为桑塔纳200OGSi 型轿车的编号，插在中央线路板的旁边。

本说明书适用于下列表中各种型号的上汽大众全新桑塔纳系列轿车，书中标明型号的图片和说明仅对该车型有效。

因此，在阅读本书之前，请您务必对照表中的型号确认您的车型。

型号发动机变速箱SVW71512AF DLF五挡手动变速器SVW71512BF DLF六挡自动变速器SVW71512GF DLF五挡手动变速器SVW71512HF DLF六挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。

本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。

未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。

上汽大众汽车有限公司依法保留对本说明书有关版本进行更改、补充等的一切权利。

中国印刷。

上汽大众汽车有限公司公司地址：中国上海安亭于田路公司电话：59561888邮政编码：201805企业标准号：Q/JQAB 282—2019Q/JQAB 284—2019亲爱的用户亲爱的车主朋友：感谢您对上汽大众的信任与厚爱！在您选择了上汽大众产品的同时，您已经启动了全新的汽车生活之旅。

在整个旅行过程中，上汽大众和旗下800多家大众品牌特许销售商/特约维修站都将始终陪伴您左右。

衷心希望您的每一天行车生活，都因有上汽大众的同行而更精彩！如果您对车辆使用有任何疑问，上汽大众经销商随时随地为您提供帮助，我们的上汽大众客户服务中心全国统一寻呼400-820-1111也将是您的坚强后盾。

2005年10月18日，上汽大众正式发布了“Techcare”服务品牌。

2014年9月，上汽大众以“匠心·挚诚”重新定义售后服务，将其作为上汽大众售后服务品牌的全新服务理念。

依托业界领先的售后服务体系，逐年稳步推出了11项服务产品和承诺，确保您在享受到上汽大众产品带来的一流驾乘感受的同时，更能亲身体验完善、强大的售后服务体系为您提供的悉心呵护。

目录27 起动电机，电源 页次蓄电池 27-01 - 蓄电池处理说明 27-02 - 关于铅酸蓄电池的警告提示和安全规定 27-03 - 蓄电池拆卸前的目测 27-04 - 拆卸和安装蓄电池 27-05 - 蓄电池固定底座的检查 27-07 - 蓄电池充电 27-08 - 蓄电池的检查 27-09 起动电机 27-13 - 拆卸和安装起动机 27-14 拆卸和安装三相交流发电机 27-16 楔形皮带的检查 27-18 - 楔形皮带的检查 27-18 - 拆卸和安装楔形皮带 27-19 - 三相交流发电机上楔形皮带轮的更换 27-2090 组合仪表拆卸和安装组合仪表 90-02 收放机 90-04 - 拆卸和安装收放机 90-04 前扬声器 90-05 - 拆卸和安装前高音扬声器 90-07 - 拆卸和安装前低音扬声器 90-09 后扬声器 90-10 - 拆卸和安装后扬声器 90-10 天线 90-11 - 拆卸和安装天线 90-1292 雨刮装置和风窗清洗装置风窗雨刮系统 92-01 - 风窗雨刮系统安装简图 92-01 - 拆卸和安装雨刮器系统 92-03 - 拆卸和安装雨刮器橡胶片 92-05 - 雨刮器橡胶片终端偏差的调整 92-06 风窗清洗装置 92-07 - 拆卸和安装风窗清洗液罐和清洗液泵 92-0894 光源、灯、开关- 外部大灯 94-01 - 大灯安装简图 94-01 - 更换大灯灯泡 94-03 - 拆卸和安装大灯 94-08 - 调整大灯 94-10- 调整雾灯 94-14 侧面转向灯 94-15 高位制动灯 94-16 - 拆卸和安装高位制动灯 94-17 尾灯和后转向灯 94-18 - 更换尾灯和后转向灯 94-19 - 拆卸和安装尾灯和后转向灯 94-20 倒车灯及后雾灯 94-21 - 更换倒车灯及雾灯灯泡 94-22 - 拆卸和安装倒车灯及雾灯 94-23 后牌照灯 94-24 - 后牌照灯的拆卸、更换及安装 94-2596 光源、灯、开关- 车内前阅读灯 96-01 - 拆卸和安装前阅读灯（带天窗控制） 96-03 - 前阅读灯泡的更换（带天窗控制） 96-05 - 拆卸和安装前阅读灯（不带天窗控制） 96-06 - 前阅读灯泡的更换（不带天窗控制） 96-06 后阅读灯 96-07 - 拆卸和安装后阅读灯 96-08 - 更换后阅读灯泡 96-08 拆卸和安装化妆镜照明灯 96-09 发动机舱照明灯和开关 96-10 - 拆卸和安装发动机舱照明灯 96-10 - 拆卸和安装发动机舱照明灯开关 96-11 行李箱照明灯和开关 96-12 - 拆卸和安装行李箱照明灯 96-12 - 拆卸和安装行李箱照明灯开关 96-13 防盗控制单元 96-14 - 拆卸和安装防盗控制单元 96-14 集控锁控制单元 96-15 - 拆卸和安装集控锁控制单元 96-15 中央电器 96-16 - 拆卸和安装中央电器 96-16蓄电池说明：处于生产技术的原因，车辆上安装的蓄电池的外形可能与图示的不相同。

第七章转向系的结构与维修第一节转向系的结构与技术参数一、总体结构与工作原理桑塔纳2000型轿车的动力转向是在原机械式齿轮齿条转向器基础上增加了储油罐、液压泵、控制阀及动力缸。

转向器和动力缸、控制阀组合成一体，故称为整体式动力转向器。

其结构与原理分别如图7-1和图7-2和图7-3所示。

控制阀为常流转式，上部的阀体为滑阀结构，阀体与小齿轮设计加工为一体。

阀芯上有控制槽，阀芯通过转向齿轮轴上的拨叉来拨动。

转向齿轮轴用销钉与阀中弹性扭力杆相连，扭力杆的刚度决定了阀的特性曲线，同时起到阀的中心定位作用。

液压泵（叶片泵）的额定流量为6L／min，额定工作压力为104±4kPa，为了保证轿车在高速行驶时有较强的路感，泵的流量随发动机转速的提高呈下降趋势。

为了保证转向系统的工作，防止液压系统工作压力超过允许的最大工作压力，在泵内装有一限压阀，当工作压力超过限压阀的额定值时，压力油通过限压阀卸压返回到吸油口。

发动机驱动液压泵，由液压泵的压力油通过控制阀，作用于转向器的齿轮、齿条上来实现转向，其工作原理如下：当直线行驶时，方向盘处于中间位置，阀芯和阀套之间也处于中间位置，所有的控制口接通，液压油流经控制阀的阻力很小，液压泵处于空转状态，工作油缸不起作用。

当向右转动方向盘时，转向齿轮轴带动阀芯相对于阀套运动，改变了阀的控制口位置：右边旋转柱塞阀芯下降，开大过油通道，关闭回油通道；左边旋转柱塞阀芯上移，关闭进油通道，打开回油通道。

根据右边旋转柱塞阀芯进油通道开度的大小，来控制流入工作缸左边的液压油的流量和油压，油压推动活塞向右运动，起到助力作用。

同时，工作缸右边的液压油在活塞的作用下，通过打开的回油槽返回储油罐（图7-3所示）。

当向左转动方向盘时，情况与向右转动方向盘时相反。

图7-1 动力转向器及管路布置1-储油罐 2-动力转向器出油软管 3-动力转向器出油硬管 4-动力转向器 5-动力转向器进油硬管 6-动力转向器进油软管 7-叶片式油泵 8-进油软管图7-2 液压动力转向机构的分解与检修1-油管40N²m 2-压盖 3-自锁螺母35N²m 4-自锁螺母20N²m 5-更换齿形环 6-挡圈 7-齿条密封罩 8-圆柱内六角螺栓 9-圆绳环42³2 10-中间盖 11、12、18-圆绳环 13-转向机构主动齿轮 14-密封圈 15-阀门罩壳 16-管接头螺栓30N²m 17-回油管 19-补偿垫片 20-压簧图7-3 动力转向系统工作原理1-齿条 2-齿轮 3-工作主缸 4-活塞 5-弹性扭力杆 6-控制阀 7-进油口 8-出油口 9-柱塞阀芯 10-通向工作缸右边 11-通向工作缸左边采用动力转向后，由于液压阻尼力的增加，削弱了汽车转向回正能力，因此，桑塔纳2000轿车的前桥主销后倾角增大到 1°30ˊ±30ˊ，满足了汽车回正性的要求，改善了司机“路感”反应保证汽车在高速行驶时的稳定性。

上海大众桑塔纳3000维修手册（五）2004上海大众桑塔纳3000维修手册（五）电器设备页码57蓄电池固定底座的检查如果不检查蓄电池会产生下列危险◆强烈的振动将影响蓄电池的使用寿命◆如蓄电池固定不当易损坏蓄电池的格形板◆如果固定卡子受损可能发生蓄电池酸液溢出的严重后果◆碰撞安全性变差--27-07--蓄电池充电说明◆在给蓄电池充电时必须注意安全因为蓄电池的充电过程中会形成易燃气体◆精密仪器应远离充电场所因为充电过程中会产生腐蚀性的气体◆蓄电池与充电设备连接之前必须断开关闭充电设备的电源开关◆蓄电池放电时的温度不得低于10°C◆如果在车辆上继续使用蓄电池必须遵守适用于恒定电压和酸液浓度的说明◆充电电压最高不得超过144V --27-08--需要用到的专用工具操作设备检测仪器以及辅助工具- VAS5095蓄电池充电器fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码67未亏电的蓄电池充电- 拆下蓄电池负极接地线- 拆下蓄电池全部正极导线- 将充电设备的正极导线连接蓄电池的正极- 将充电设备的负极导线连接蓄电池的负极- 根据蓄电池充电器操作说明进行蓄电池充电--27-09--过度放电蓄电池的充电说明◆过度放电蓄电池116V和较小的恒定电压充电的时间不得少于24小时◆最大充电电流I不得超过蓄电池容量的10也就是说一个60Ah的蓄电池最大充电电流为I 6A安培◆最大充电电压U不得超过144V 伏特关于快速充电的说明◆只有在特殊情况下才能对蓄电池进行快速充电◆蓄电池由于快速充电有可能发生故障--27-10--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码77蓄电池的检查带电眼没有电池密封塞的蓄电池您可以从电眼1和盖板2图中所示上识别出该蓄电池注意盖板2仅用于批量生产时进行加注绝对不允许去除盖板否则会造成蓄电池损坏蓄电池不能再被使用通过修改设计已经生产出一代免维护蓄电池可以通过电眼1进行蓄电池状态的检查利用电眼对蓄电池进行检查电眼为您提供有关蓄电池酸液液位和充电状态的信息提示由于电眼只是位于蓄电池的一个单格中因此它显示的也只是这个电池格的情况–在进行目测之前请用螺丝起子的手柄小心地轻敲电眼--27-11--提示当给蓄电池充电后会在电眼下产生气泡这些气泡会使电眼的颜色显示不真实轻轻地敲击电眼就能除掉可能影响显示的气泡使电眼的颜色显示更准确提示- 电眼可能位于蓄电池的不同位置- 可能有三种不同的颜色显示绿色 - 蓄电池已充够电黑色 - 没有电荷或电荷过低蓄电池必须充电–无色或黄色 - 必须更新蓄电池--27-12--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码12起动电机注意操作电气装置前先断开蓄电池接地线说明- 在断开蓄电池之前对于有防盗码的无线电设备应先查询密码预备重新连接后使用- 当蓄电池断开和重新接线时请根据维修手册和或操作说明对车辆装备收音机时钟舒适性电器电动车窗升降机等进行检查拆卸和安装起动电机需要的专用工具操作设备检测仪器以及辅助工具- com1扭力扳手5-50Nm--27-13--拆卸- 断开蓄电池的接地线- 拆卸车辆底部挡板- 举起车辆- 松开起动电机前部固定支架的三个固定螺栓-1-和-2-拆卸起动电机前部支架- 拔下导线插头-1-松开导线固定螺母-2-取下导线-3---27-14--- 拆卸将起动电机固定在变速箱上的两个固定螺栓-箭头-- 拆卸起动电机fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码22安装安装以拆卸的相反顺序进行说明起动电机的后部固定螺栓的拧紧力矩60 Nm--27-15--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码11拆卸和安装三相交流发电机注意操作电气装置前先断开蓄电池接地线提示- 在断开蓄电池之前对于有防盗码的无线电设备应先查询密码预备重新连接后使用- 当蓄电池断开和重新接线时请根据维修手册和或操作说明对车辆装备收音机时钟舒适性电器电动车窗升降机等进行检查需要的专用工具操作设备检测仪器以及辅助工具-com1扭力扳手5-50Nm--27-16--发电机安装简图1-六角螺栓短_◆三个25Nm2-张紧轮支架3-内六角螺栓短_◆ 25Nm4-支架5-皮带6-内六角螺栓长_◆ 25Nm7-三相交流发电机8-六角螺帽--27-17--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码12楔形皮带的检查说明◆在拆卸之前需标明三角皮带的运转方向安装时应注意正确的运行方向如果皮带的旋向装反将会导致皮带的损坏◆如果皮带已损坏必须立即更换以免使其功能受到影响--27-18--fileG\汽车维修手册\大众车型\大众桑塔纳3000型维修手册\3000电气系2006-10-6电器设备页码22拆卸和安装楔形皮带拆卸- 如图所示用扳手按顺时针方向扳动张紧轮将销子穿过张紧轮插入发动机机体上的孔中使张紧轮固定将皮带放松- 取下楔形皮带安装- 把楔形皮带按顺序绕放在曲轴-皮带轮冷却液泵皮带轮转向助力泵皮带轮过渡轮和张紧轮上- 用扳手按顺时针方向转动张紧轮拔出销子使扳手逆时针转动直至将皮带张紧- 起动发动机检查皮带运行情况上一页下一页。
