螺栓、螺母,垫圈等各类紧固件标记方法一、螺钉或螺栓的标记名称、标准号、公称直径×螺距×公称长度-材料-扳拧形式-表面处理1. 名称使用国标规定的规范名称,如:螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。
2. 标准号标注国标号、部标号或企标号(不写年号),如是我公司自行设计,则标注所属产品型号。
3. 螺距只适用于细牙螺纹,粗牙则省略。
4. 材料如用碳钢材料,则本部份省略,否则应注出,如Cu(铜)、C1(不锈钢。
不锈钢材料代码详见GB3098.6,其中:奥氏体,A1、A2、A4;马氏体,C1、C3、C4;铁素体,F1。
)5. 扳拧形式如采用标准规定的扳拧形式,则省略,否则应注出,如复合槽。
6. 表面处理如是碳钢材料镀锌钝化,则省略,否则应注出,如Cu/Ni(铜镀镍)、Cu/Ni6b(铜镀亮镍,镍层厚6μm)、Cu/Sn(铜镀锡)、Cu/Sn(60)Pb(铜镀铅锡)、Fe/Ni6bCr0.3r(碳钢镀镍铬)、O(表面氧化)、不锈钢材料通常不需镀覆。
如镀层符合ROHS指令,则标注在表面处理后并置于括号内。
注①:如紧固件的标记中未注明材料及表面处理,则表示紧固件的材料为碳钢镀锌钝化(即镀彩锌)。
公众号《机械工程文萃》,工程师的加油站!注②:自攻螺钉有两种型式,C型和F型,C型是尖端面,F型是平端面。
但自攻锁紧螺钉不分型。
注③:盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头,但头部厚度稍薄于圆柱头。
注④:沉头和半沉头的区别是沉头的头部是平端面,半沉头的头部是弧形端面,沉头的头部厚度薄于半沉头。
注⑤:紧定螺钉和普通螺钉的区别是,普通螺钉的头部形状呈T 型,而紧定螺钉没有T型头部。
注⑥:开槽表示头部为一字槽。
复合槽,十字槽及一字槽可通用,但同批次产品应统一。
注⑦:对于不锈钢紧固件,鉴于我公司员工对其代码不熟悉,故可在材料代码后备注“不锈钢”,置于括号内。
注⑧:螺钉和螺栓区别螺钉:由头部和螺杆两部分构成,用在有预制螺纹的地方,不需和螺母配用。
螺纹紧固件的种类及标记通过螺纹起紧固作用的零件称为螺纹紧固件。
经常使用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母及垫圈等,如图9-11所示。
六角头螺栓双头螺柱六角螺母六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母图9-11 螺纹紧固件螺纹紧固件的结构、尺寸均已标准化,在机械设计中不需要单独绘制它们的图样,能够依照设计要求从相应的国家标准中查出所需要的结构尺寸。
一、经常使用螺纹紧固件的种类(一)螺栓螺栓由螺栓头和螺栓杆两部份组成。
头部形状以六角形应用最多,经常使用品级为A 级和B级,同时又有全螺纹与部份螺纹及粗细杆之分。
决定螺栓规格的尺寸为螺栓公称直径d及螺栓长度l,选定一种螺栓后,其他部份尺寸可依照有关国家标准查得(见附表)。
(二)双头螺柱双头螺柱两头加工有螺纹,一端旋入被连接件的预制螺孔中,称为旋入端;另一端与螺母旋合,紧固另一个被连接件,称为紧固端。
在结构上分为A级和B级两种。
A级的要在规格前标注“A”,B级的可不标。
双头螺柱的旋入端长度b m与带螺孔的被连接零件的材料有关:(1)青铜、钢,取b m=d(2)铸铁,取b m=(3)铝合金,取b m=(4)非金属材料,取b m=2d决定双头螺柱规格的尺寸为螺柱直径d及紧固端长度l,选定一种双头螺柱后,其他部份尺寸可依照有关标准查得(见附表)。
(三)螺钉螺钉按利用性质可分为连接螺钉和紧定螺钉两种。
前者用于连接,依照头部形状不同有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉等。
后者要紧用于避免两相配零件之间发生相对运动,有开槽平端紧定螺钉、开槽锥端紧定螺钉、内六角平端紧定螺钉等。
决定螺钉规格的尺寸为螺钉直径d及长度l,其他部份尺寸可依照有关标准查得(见附表)。
(四)螺母螺母与螺栓或螺柱配合利用,起连接作用。
螺母的形式有六角形、圆形、方形等,以六角头螺母应用最普遍。
圆螺母经常使用于轴上零件的轴向固定。
六角头螺母有Ⅰ、Ⅱ及A、B、C型之分,还有粗细和厚薄之分。
2017-2022六角螺母最新国家标准根据五金机电行业协会最新数据,2017-2022六角螺母最新国家标准在此前的标准上制定出来。
未来五年,在五金配件市场、五金建材市场,六角螺母等重要的标准件将会出现新的国家标准身影。
各位经销商、采购商可以遵循六角螺母最新国家标准进行采购、制作。
中华人民共和国国家标准六角螺母 C 级Hexagon nuts-Product grade CGB/T 41-2000 eqv ISO 4034:1999 代替GB/T 41-1986前言本标准等效采用国际标准ISO 4034:1999《六角螺母产品等级 C 级》。
本标准是国家标准“六角扳拧紧固件”产品系列标准的一部分。
五金建材、五金配件市场均可使用本标准。
该系列包括:a) 六角头螺栓:GB/T 27、GB/T 28、GB/T 29.1、GB/T 29.2、GB/T 31.1、GB/T 31.2、GB/T 31.3 、GB/T 32.1、GB/T 32.2、GB/T 32.3、GB/T 5780、GB/T 5781、GB/T 5782、GB/T 5783、GB/T 5784、GB/T 5785 和 GB/T 5786;b) 六角螺母:GB/T 41、GB/T 56、GB/T 802、GB/T 804、GB/T 805、GB/T808、GB/T 889.1、GB/T 889.2、GB/T 923、GB/T 6170、GB/T 6171、GB/T 6172.1、GB/T 6172.2、GB/T 6173、GB/T 6174、GB/T 6175、GB/T 6176、GB/T 6178、GB/T 6179、GB/T 6180、GB/T 6181、GB/T 6182、GB/T 6184、GB/T 6185.1、GB/T 6185.2、GB/T 6186、GB/T 9457、GB/T 9458、GB/T 9459 和 GB/T 18195;c) 六角法兰面螺栓:GB/T 5789、GB/T 5790 和 GB/T 16674;d) 六角法兰面螺母:GB/T 6177.1、GB/T 6177.2、GB/T 6183.1、GB/T6183.2、GB/T 6187.1 和 GB/T 6187.2;e) 栓接结构用螺栓连接副:GB/T 1228、GB/T 1229、GB/T 1230、GB/T 3632、GB/T 16939、GB/T 18230.1、GB/T 18230.2、GB/T 18230.3、GB/T 18230.3、GB/T 18230.4、GB/T 18230.5、GB/T 18230.6 和 GB/T 18230.7;f) 六角头螺钉、木螺钉、自攻螺钉信组合件:GB/T 838、GB/T 102、GB/T5285、GB/T 6563、GB/T 9456、GB/T 15856.4、GB/T 16824.1、GB/T 16824.2、GB/T 9074.11、GB/T 9074.12、GB/T 9074.13、GB/T 9074.14、GB/T 9074.15、GB/T 9074.16、GB/T 9074.17、GB/T 9074.20、GB/T 9074.21、GB/T 9074.22 和 GB/T 9074.23。

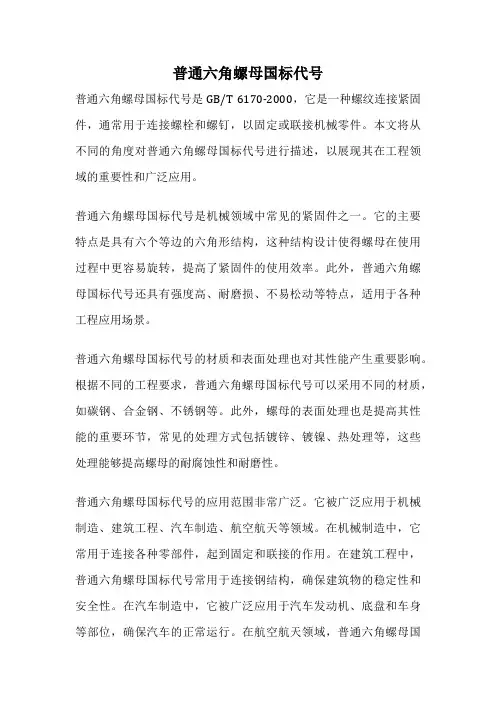

普通六角螺母国标代号普通六角螺母国标代号是GB/T 6170-2000,它是一种螺纹连接紧固件,通常用于连接螺栓和螺钉,以固定或联接机械零件。
本文将从不同的角度对普通六角螺母国标代号进行描述,以展现其在工程领域的重要性和广泛应用。
普通六角螺母国标代号是机械领域中常见的紧固件之一。
它的主要特点是具有六个等边的六角形结构,这种结构设计使得螺母在使用过程中更容易旋转,提高了紧固件的使用效率。
此外,普通六角螺母国标代号还具有强度高、耐磨损、不易松动等特点,适用于各种工程应用场景。
普通六角螺母国标代号的材质和表面处理也对其性能产生重要影响。
根据不同的工程要求,普通六角螺母国标代号可以采用不同的材质,如碳钢、合金钢、不锈钢等。
此外,螺母的表面处理也是提高其性能的重要环节,常见的处理方式包括镀锌、镀镍、热处理等,这些处理能够提高螺母的耐腐蚀性和耐磨性。
普通六角螺母国标代号的应用范围非常广泛。
它被广泛应用于机械制造、建筑工程、汽车制造、航空航天等领域。
在机械制造中,它常用于连接各种零部件,起到固定和联接的作用。
在建筑工程中,普通六角螺母国标代号常用于连接钢结构,确保建筑物的稳定性和安全性。
在汽车制造中,它被广泛应用于汽车发动机、底盘和车身等部位,确保汽车的正常运行。
在航空航天领域,普通六角螺母国标代号被用于连接飞机和宇航器的各个部分,确保航空器的安全性和可靠性。
除了上述的应用领域,普通六角螺母国标代号还具有一些特殊的应用。
例如,在电子设备和家电制造中,普通六角螺母国标代号常用于固定电路板和设备外壳。
在家具制造中,它常用于固定家具的各个零部件。
在体育器材制造中,普通六角螺母国标代号被广泛应用于固定体育器材的各个组件。
这些特殊的应用展示了普通六角螺母国标代号在不同领域的多功能性和实用性。
普通六角螺母国标代号是一种常见的紧固件,具有六个等边的六角形结构,适用于各种工程领域。
它具有强度高、耐磨损、不易松动等特点,应用范围广泛,并且在不同领域有着特殊的应用。

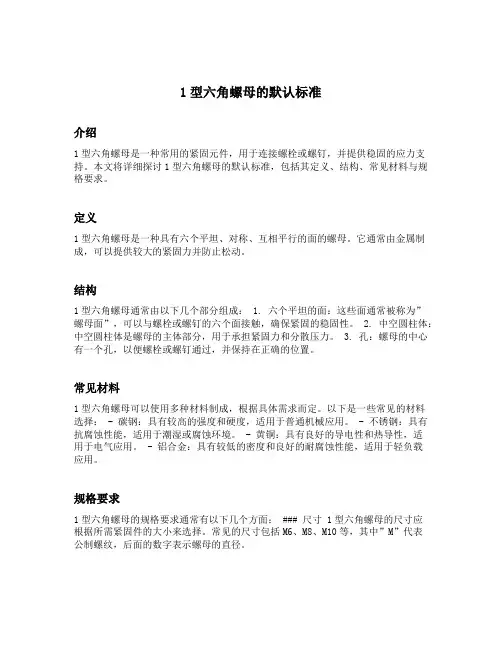

1型六角螺母的默认标准介绍1型六角螺母是一种常用的紧固元件,用于连接螺栓或螺钉,并提供稳固的应力支持。
本文将详细探讨1型六角螺母的默认标准,包括其定义、结构、常见材料与规格要求。
定义1型六角螺母是一种具有六个平坦、对称、互相平行的面的螺母。
它通常由金属制成,可以提供较大的紧固力并防止松动。
结构1型六角螺母通常由以下几个部分组成: 1. 六个平坦的面:这些面通常被称为”螺母面”,可以与螺栓或螺钉的六个面接触,确保紧固的稳固性。
2. 中空圆柱体:中空圆柱体是螺母的主体部分,用于承担紧固力和分散压力。
3. 孔:螺母的中心有一个孔,以便螺栓或螺钉通过,并保持在正确的位置。
常见材料1型六角螺母可以使用多种材料制成,根据具体需求而定。
以下是一些常见的材料选择: - 碳钢:具有较高的强度和硬度,适用于普通机械应用。
- 不锈钢:具有抗腐蚀性能,适用于潮湿或腐蚀环境。
- 黄铜:具有良好的导电性和热导性,适用于电气应用。
- 铝合金:具有较低的密度和良好的耐腐蚀性能,适用于轻负载应用。
规格要求1型六角螺母的规格要求通常有以下几个方面: ### 尺寸 1型六角螺母的尺寸应根据所需紧固件的大小来选择。
常见的尺寸包括M6、M8、M10等,其中”M”代表公制螺纹,后面的数字表示螺母的直径。
高度1型六角螺母的高度也是关键的规格之一。
合适的高度可以确保在紧固过程中提供足够的装配空间,并确保螺母能够承担预期的紧固力。
螺纹1型六角螺母通常具有与所连接螺栓或螺钉相匹配的螺纹类型,以确保紧固的可靠性。
常见的螺纹类型包括英制螺纹和公制螺纹。
表面处理1型六角螺母通常需要进行表面处理以提高其耐腐蚀性能和外观。
常见的表面处理方法包括镀锌、镀镍和氧化处理。
使用注意事项在使用1型六角螺母时,需要注意以下几点: 1. 选择合适材料和规格的螺母,以适应具体的应用环境和需求。
2. 紧固力的控制:过度拧紧可能导致螺纹损坏,不足的紧固力可能导致连接松动。

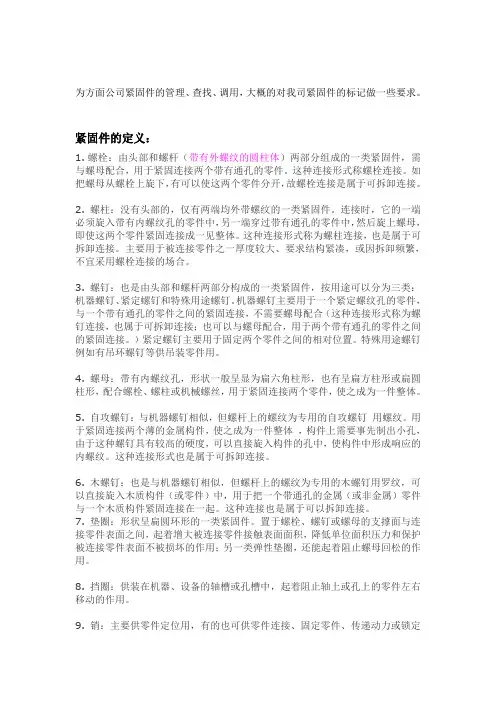

为方面公司紧固件的管理、查找、调用,大概的对我司紧固件的标记做一些要求。
紧固件的定义:1.螺栓:由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,需与螺母配合,用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下,有可以使这两个零件分开,故螺栓连接是属于可拆卸连接。
2. 螺柱:没有头部的,仅有两端均外带螺纹的一类紧固件。
连接时,它的一端必须旋入带有内螺纹孔的零件中,另一端穿过带有通孔的零件中,然后旋上螺母,即使这两个零件紧固连接成一见整体。
这种连接形式称为螺柱连接,也是属于可拆卸连接。
主要用于被连接零件之一厚度较大、要求结构紧凑,或因拆卸频繁,不宜采用螺栓连接的场合。
3. 螺钉:也是由头部和螺杆两部分构成的一类紧固件,按用途可以分为三类:机器螺钉、紧定螺钉和特殊用途螺钉。
机器螺钉主要用于一个紧定螺纹孔的零件,与一个带有通孔的零件之间的紧固连接,不需要螺母配合(这种连接形式称为螺钉连接,也属于可拆卸连接;也可以与螺母配合,用于两个带有通孔的零件之间的紧固连接。
)紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉例如有吊环螺钉等供吊装零件用。
4. 螺母:带有内螺纹孔,形状一般呈显为扁六角柱形,也有呈扁方柱形或扁圆柱形,配合螺栓、螺柱或机械螺丝,用于紧固连接两个零件,使之成为一件整体。
5. 自攻螺钉:与机器螺钉相似,但螺杆上的螺纹为专用的自攻螺钉用螺纹。
用于紧固连接两个薄的金属构件,使之成为一件整体,构件上需要事先制出小孔,由于这种螺钉具有较高的硬度,可以直接旋入构件的孔中,使构件中形成响应的内螺纹。
这种连接形式也是属于可拆卸连接。
6. 木螺钉:也是与机器螺钉相似,但螺杆上的螺纹为专用的木螺钉用罗纹,可以直接旋入木质构件(或零件)中,用于把一个带通孔的金属(或非金属)零件与一个木质构件紧固连接在一起。
这种连接也是属于可以拆卸连接。
7. 垫圈:形状呈扁圆环形的一类紧固件。
六角螺母标准介绍六角螺母是一种常用的紧固件,通常用于连接带有螺纹的零件。
六角螺母具有六个面和内部螺纹,在使用时需要与螺栓配合使用。
本文将介绍六角螺母的标准规范及其应用。
标准规范DIN933DIN933是指六角头螺栓全螺纹型材料的标准。
该标准适用于明确要求全螺纹的六角头螺栓,其螺纹覆盖整个螺栓的长度。
六角螺母必须与DIN933标准的螺栓配套使用,以确保紧固的可靠性和稳定性。
GB/T6182GB/T6182是中国国家标准中对六角螺母的规定。
该标准涵盖了六角螺母的尺寸、材料、力学性能等方面的要求。
按照GB/T6182标准,六角螺母分为多个型号,常见的有M6、M8、M10、M12等。
ISO4032ISO4032是国际标准化组织(ISO)发布的六角螺母标准。
ISO4032标准规定了六角螺母的一般要求和尺寸。
根据ISO4032,六角螺母的材料可以是不锈钢、碳钢、合金钢等。
该标准还规定了六角螺母的机械性能和类别。
六角螺母的应用六角螺母广泛应用于机械、建筑、汽车等各个领域中。
以下是一些常见的应用场景:机械装配六角螺母常用于机械装配过程中的紧固件。
通过与螺栓配合使用,六角螺母能够确保零件之间的紧密连接,提高装配的稳定性和可靠性。
结构连接六角螺母也广泛应用于建筑领域,用于结构连接。
在建筑施工中,需要使用大量的螺栓和螺母来连接梁、柱等结构体,以确保结构的牢固性和稳定性。
汽车维修在汽车维修过程中,六角螺母常常用于发动机、底盘和车身的拆装。
六角螺母的牢固性能确保了汽车零部件的紧密连接,提高了汽车的安全性和稳定性。
六角螺母的特点六角螺母具有一些特点,使其成为常用的紧固件:•六个面的设计提供了更好的固定力和旋转空间,易于使用扳手进行拧紧;•具有内部螺纹,与螺栓配合使用,可实现紧固和拆卸的便利性;•螺母表面镀层或材料的选择可以提供防锈、耐腐蚀和高温等特殊性能。
结论六角螺母是一种常用的紧固件,具有广泛的应用。
在选择六角螺母时,需要参考相关的标准规范,确保六角螺母的质量和合适的尺寸。

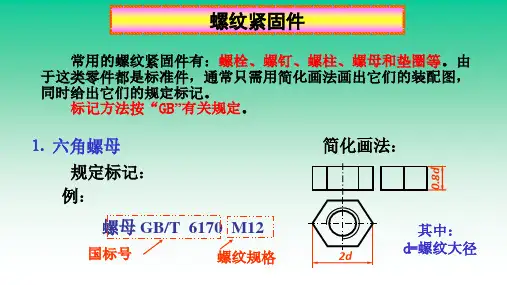

六角螺母标记方法
