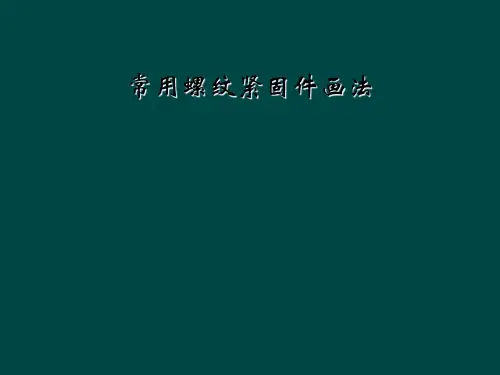

常用螺纹紧固件画法

  • 格式：ppt
  • 大小：5.74 MB
  • 文档页数：79

下载文档原格式

  / 79

合集下载

螺纹紧固件及连接件画法

螺纹紧固件及连接件画法

压力角 啮合角,
（2）标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2．直齿圆柱齿轮的规定画法
（1）单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法，其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2003规定齿轮画法为（如下 图所示）： 1）在表示齿轮端面的视图中，齿顶圆用粗实线表示，齿根圆用 细实线表示或省略不画，分度圆用细点画线表示，如下图（a） 所示。 2）另一视图一般画成全剖视图，轮齿按不剖处理。用粗实线表 示齿顶线和齿根线，用细点画线表示分度线，如下图（b）所示。 3）若不画成剖视图，则齿根线可省略不画，如下图（c）所示。 4）轮齿为斜齿、人字齿时，则在投影为非圆的视图上，用三条 与齿线方向一致的细实线表示，如下图（c）、下图（d）所示。
簧丝直径≤2mm 断面可用涂黑表示
示意画法
一、滚动轴承的作用、结构及分类
作用 减小摩擦力，机械效率高、结构紧凑
结构 由内圈、外圈、滚动体
和保持架组成
分类 按其受力方向分为：
向心轴承－主要承受径向力 推力轴承－只受轴向力 向心推力轴承－同时承受径向和轴向力
外圈 滚珠 内圈 保持架
二、滚动轴承的画法
表示轴承的基本结构、尺寸、公差等级、技术 性能特征。
由轴承类型代号、尺寸系列代号和内径代号构成。
滚动轴承 6 2 08 第一组数字是轴承类型代号 第二组数字是尺寸系列代号
第三组数字是内径代号
4、补充代号 改变 前置 后置 查阅手册
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S

螺纹及螺纹紧固件的画法

螺纹及螺纹紧固件的画法

第二节螺纹及螺纹紧固件的画法图讲解：螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。

螺纹主要用于连接零件、传递动力和改变运动形式。

螺纹的加工方法很多，通常是在车床上车削而成。

在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。

一、螺纹的规定画法演示讲解：GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。

在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。

在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。

在剖视图或断面图中，断面线必须画至粗实线。

外螺纹的规定画法：内螺纹的规定画法：对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大0.5d，并且钻孔底部应画出120°的锥顶角。

内、外螺纹连接的画法：内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。

画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。

二、螺纹紧固件的标记和规定画法1．螺纹紧固件的种类和标记常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。

螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。

因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。

螺纹紧固件标记的一般格式：——名称——指螺栓、螺钉、螺柱、螺母、垫圈。

标准代号——国标编号及年号。

螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。

公称长度——指螺栓、螺柱、螺钉的有效长度。

性能等级——需要说明的标注，一般情况下可省略。

例：螺栓 GB5782-86-M12×80 。

表示螺纹代号为M，公称直径为12，公称长度为80的螺柱，由标准代号GB5782-86查表可知其为性能等级为8.8级、表面氧化、A级的六角头螺栓。

螺纹紧固件通用画法(免费)

螺纹紧固件通用画法(免费)

双头螺柱 bm =2d
实施日期 发布单位
GB/T 900-1988
均为1989-01-01 中国机械工业联合会
钢： bm=1d 铸 铁：bm=1.25d 铜合金：bm=1.5d 铝合金：bm=2d
内六角圆柱头螺钉、沉头螺钉、半圆头螺钉、盘头螺钉 的规定画法
内六角圆柱头螺钉 沉头螺钉 GB 68 半圆头螺钉 盘头螺钉
外螺纹
内螺纹
普通螺纹的基本尺寸及各部名称
螺纹中径和小径值是按下列公式计算的，计算数值需圆整到小数点后 的第三位。
3 内螺纹中径：D2 D 2 H D 0.6495P 8 5 内螺纹小径：D1 D 2 H D 1.0825P 8 3 外螺纹中径：d 2 d 2 H d 0.6495P 8 5 外螺纹小径：d1 d 2 H d 1.0825P 8 其中，H 3 P 0.866025404 P 2
螺纹紧固件的通用画法
规则 画法详解 实例 尺寸 基本要素
请下载后在播放状态下观看（按F5或Shift+F5），不然效果不理想。
请按Shift+F5
六角头螺栓、六角螺母 的规定画法
六角盖形螺母、紧定螺钉、平垫圈、弹簧垫圈 的规定画法
六角盖形螺母
紧定螺钉
平垫圈
弹簧垫圈Biblioteka 双头螺柱的现行标准及画法双头螺柱 bm=1d 双头螺柱 bm =1.25d 双头螺柱 bm =1.5d GB/T 897-1988 GB/T 898-1988 GB/T 899-1988
请按Shift+F5
可乐加牛奶的化学反应
请按Shift+F5
螺旋线的形成
柄 部 工作部

螺纹紧固件的画法及标注

螺纹紧固件的画法及标注

1.螺栓紧固件的视图和标记
螺栓、螺母、垫圈的视图表达
标记：螺栓 GB/T5780 M10×40
2.螺栓头和螺母比例画法
比例画法是根据螺纹公称直径（d、D），按与
其近似的比例关系计算出各部分尺寸，然后作图。图 9–12为常用的螺栓、螺母和垫圈的比例画法，图中 注明了近似比例关系。
图9–12 螺母和螺栓头部的近似画法
9.2 螺纹紧固件
9.2 螺纹紧固件
常用螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等， 它们均已标准化，并由标准件厂成批生产，根据规定的 标记，可在有关标准中查出其尺寸，一般无需画出它们 的零件图。 9.2.1 六角螺栓连接 当被连接两零件的厚度不大，能钻出通孔时，采用螺栓 连接。常由六角螺栓、螺母和垫圈成组使用。
1.5d
d 0.15d×
45°
(a) 螺 栓
2d
0.7dL3Fra bibliotek°由作图决定
D 2D (b) 螺 母
1.5d 0.8D D
2.2d 1.1d
平垫圈
1.5d
60° 0.1d 装配中的弹簧垫圈
(c) 垫 圈
0.2d 0.15d
图9–12 螺栓、螺母、垫圈的比例画法
3.螺栓的连接画法
图9–13 螺栓联接过程
画连接图时，应遵守以下规定： （1）两零件的接触面画一条线，不接触面画两条线。 （2）表示相邻金属零件的剖面线的方向相反，或方向一致，
间隔不等。同一零件在各剖视图中，剖面线的方向和间 隔应保持一致。 （3）剖切平面通过螺钉、螺栓、垫圈等零件的轴线时，这 些零件均按未剖切绘制，即画外形图。
9.2. 螺柱连接 当被连接两零件中有一个较厚，不宜钻成通孔时可
制成盲螺孔，采用螺柱连接 螺柱是两头有螺纹的连接件，连接时，是将螺柱的

螺纹、螺母的简化画法

螺纹、螺母的简化画法

常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等。

一、螺纹紧固件的标记
标记的简化原则：
①名称和标准年代号允许省略
②当产品标准中只有一种型式、精度、性能等级或材料及热处理、表面处理时，允许省略；当产品标准中规定两种以上型式、精度、性能等级或材料及热处理、表面处理时，可规定省略其中的一种。

紧固件一般采用简化标注。

常用螺纹紧固件的图例及标记见下表。

二、螺纹紧固件的画法
螺纹紧固件的画法有两种：
①查表法根据螺纹紧固件的规定标记，从有关标准中查出各部分的具体尺寸来绘图的方法。

②比例法为方便画图，螺纹紧固件的各部分尺寸，除了公称长度需要计算，其余均以螺纹大径d（或D）作参数按一定比例绘图的方法。

1、六角螺母
简化画法：
先画俯视图，以2d为直径，作出内接正六边形；以“三等”关系画出主视图和左视图；画出内螺纹的大径和小径。

2、六角头螺栓
简化画法：
3、垫圈
简化画法：
4、螺钉
三、螺纹紧固件连接的画法
1、螺栓连接
①被连接件的孔径=1.1d ；
②两块板的剖面线方向相反；
③螺栓、垫圈、螺母按不剖画；
④螺栓的有效长度按下式计算
L=t1+ t2+0.15d(垫圈厚)+0.8d(螺母厚)+0.3d ，计算后查表取标准值。

画图步骤：
2、双头螺柱连接
其中，L= d +0.15d+0.8d+0.3d；bm由被联接件的材料决定。

3、螺钉连接
常见的几种错误画法：。

螺纹紧固件及螺纹连接的画法

螺纹紧固件及螺纹连接的画法

螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。

表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。

二、常用螺纹紧固件的画法中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。

绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。

1、比例画法根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。

此法作图方便，画连接图常用。

图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。

螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。

图9-20为三种螺钉头部的比例画法。

2、查表画法根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。

例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。

（1）螺栓GB/5782—2000 M10×40直径d=10 六角头对边距s=16 螺纹长度b=26螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7(2.) 螺母 GB/T6170一2000 M10厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同(3) 垫圈 GB/T97.1-1985 10外径D=20 内径D=10.5 厚度H=2根据上述尺寸,即可绘制它们的视图(图9一21)。

图中的视图配置，为表达所常用。

三．螺纹紧固件的连接画法螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。

（一）栓连接螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。

连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。

为了适应连接不同厚度的零件，螺栓有各种长度的规格。

常用螺纹紧固件画法

常用螺纹紧固件画法

内螺纹
尺寸界线 应从 哪个直径引出? 记住： 尺寸界线应 从大径引出！
31
（4）非标注螺纹的标准
非标准螺纹必须画出牙型并标注全部尺寸 32
§2 常用螺纹紧固件 33
螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它们的规定标记。
52
4. 键 联 接 的 画 法 键
轮
轴
53
平键联结的画法 b
b b
L 54
b
h
d-t d+t1
h
t1 d-t t d+t1
§4 销 联 接 1. 概论 (1) 销的功用
销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。
(2) 销的种类 (3) 销的标记
圆柱销 圆锥销 公称直径10mm，长50 mm的B型圆柱销
圆柱齿轮
圆锥齿轮
蜗论蜗杆 59
齿轮的类型
蜗杆、蜗轮—用于两垂直交叉 轴间的传动。
锥齿轮—用于两相交轴间的 传动。
圆柱齿轮—用于两平行轴间的传动
60
。
61
轮缘
齿轮的结构
键槽
轮齿 轮毂
轴孔
幅板 62
一、圆柱齿轮 齿顶高
一、圆柱齿轮各部分的名称 齿距P
齿根高
63
二. 齿轮的尺寸参数关系 64
三. 圆柱齿轮的画法 ⑴ 单个圆柱齿轮的画法 画图要点：
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
★螺纹终止线用粗实线表示。
★不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。

第十二讲 螺纹紧固件螺纹连接画法PPT课件

第十二讲 螺纹紧固件螺纹连接画法PPT课件

(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24

螺纹的画法和标注

螺纹的画法和标注
返回本章界面
普通螺纹的标注
M10LH-7H-L
M10-5g6g
M10×1.5-g6g
（1）普通螺纹从大径处引出尺寸线，按标注尺寸的形式进行标; (2）普通螺纹的公称直径为螺纹的大径;粗牙普通螺纹不标注螺 距，细牙普通螺纹必须注明螺距；（3）右旋螺纹不标注，左旋 螺纹标注代号“LH”;（4）普通螺纹必须标注螺纹的公差带代号 ，公差等级在前，基本偏差代号在后。中径和顶径的公差带代号 不同时，先注中径、后注顶径的;（5）旋合长度是指两个相互旋 合的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差 带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中 等及粗糙三种精度；旋合长度为中等时，可省略旋合长度代号N
三、螺栓连接比例画法
单击图片演示动画
返回本章界面
螺柱连接的装配过程
单击图片演示动画
返回本章界面
四、双头螺柱的连接简化画法
返回本章界面
双头螺柱的连接
单击图片演示动画
返回本章界面
五、螺钉连接画法
单击图片演示动画
返回本章界面
7-4
一、键的种类
键、销联结
平键
半圆键
钩头楔键
返回本章界面
二 键的标准编号、图例和标记示例
螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000 螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm 螺柱GB/T 897 M12×50 表示 B 型双头螺柱，两端均为粗牙 普通螺纹，螺纹规格 d=M12，公称 长度l＝50mm 螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm 螺母GB/T 6170 M12 表示 A 级 1 型六角螺 母 ， 螺 纹 规 格 D=M12

7-2 螺纹紧固件及其连接的画法

7-2 螺纹紧固件及其连接的画法

0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算：
L=δ1+h+m+a a=0.3d
查标准，选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关：
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算：
式中
L=δ1+δ2+b + H +a
δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d， d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为：
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连 接）。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母，它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔，另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d

螺纹紧固件及其连接画法

螺纹紧固件及其连接画法

标记。
答案
按“ESC”键退出 over
7-1-1-5 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出
标记。
答案
按“ESC”键退出 over
7-1-2-1 螺纹紧固件标记及画法的练习-用查表法画出指定的螺纹
紧固件的两个视图，并标注尺寸。
答案
按“ESC”键退出 over
7-1-2-2 螺纹紧固件标记及画法的练习-用查表法画出指定的螺纹
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
开槽沉头螺钉连接画法
开槽沉头螺钉
螺纹紧固件公称长度 l 的确定
螺 栓 公 称 长 度 l ≈δ1+δ2+h( 垫 圈 厚 )+m( 螺 母 厚 )
+0.3d (螺栓末端伸出的长度) 设 d =20 mm，δ1=32 mm、 δ2=30 mm，则 l ≈δ1+δ2+h+m+0.3d
=32 mm +30 mm +0.15d
+0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
双头螺柱的公称长度l
双头螺柱的公称长度l是 指双头螺柱上无螺纹部分 长度与螺柱紧固端长度之 和，而不是双头螺柱的总 长。
l ≈ δ + h + m + 0.3d
答案
按“ESC”键退出 over
7-1-1-2 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出

螺纹紧固件的标记和画法优秀文档

螺纹紧固件的标记和画法优秀文档
绘图时需注意： ①剖切平面通过螺栓轴线时 ，螺栓、螺母、垫圈均按不剖 处理。 ②两相邻的被剖零件，剖面 线方向应相反或方向一致但间 距不同。 ③两零件接触表面画一条线 ，不接触表面画两条线。
式中：t1 和t2分别是两零件厚度，h是垫圈厚度，m是螺母厚度，a≈0. b四四L式⒉ 式3②①因计3b3由bb（由b②LL①铝铝＝ ＝ ＝mdmdmmmd、、中中两剖被算被1被两剖::是是 是螺同同同同同t） tt111： ： 相 切 连 出 联 联 相 切螺螺 螺螺螺钉螺螺螺螺螺六＋＋＋bbtt邻平接L接接邻平栓栓 栓11纹纹联钉钉钉钉钉mm值角ttt的面件件件的面和 和端端 端紧紧接==,,,,,222后螺22被通孔的的被通＋＋＋tt部部 部固固装22dd，母分分剖过径材材剖过hhh伸伸 伸件件配根、＋＋＋别别零螺要料料零螺出出 出的的图据六mmm是是件栓比决决件栓高高 高标标的＋＋＋螺角两两，轴螺定定，轴度度度记记简aaa栓 螺零零剖线纹。。剖线。。 。和和化有栓件件面时大面时画画画效、厚厚线，径线，法法法长垫度度方螺大方螺度圈，，向栓，向栓系的hh应、故应、是是列画相螺剖相螺垫垫标法反母面反母圈圈准。或、线或、厚厚，方垫画方垫度度选向圈到向圈， ，出一均表一均mm一致按示致按是是个但不被但不螺螺接间剖连间剖母母近距处接距处厚厚的不理件不理度度长同。孔同。，，度。的。aa值≈≈粗00。实.. 线为止。 四、 螺纹紧固件的标记和画法
④螺栓的有效长度按下式估算：
L＝t1 ＋ t 2＋h＋m＋a 式中：t1 和t2分别是两零件厚度，h是垫圈厚度，m是 螺母厚度，a≈0.3d是螺栓端部伸出高度。
计算出L值后，根据螺栓有效长度系列标准，选出一 个接近的长度值。因被连接件孔径要比螺纹大径大， 故剖面线画到表示被连接件孔的粗实线为止。

各种螺纹紧固件标准画法

各种螺纹紧固件标准画法

l≈δ1+δ2+0.2d(垫圈厚+0.8d(螺母厚+5~6 (螺栓末端伸出螺母的长度设d =20 mm,δ1=32 mm、δ2=30 mm,则
l ≈δ1+δ2+0.2d+0.8d+5~6
=32 mm +30 mm +4 +16+5~6
=87~88 mm
查表得出与其相近的数值为: l = 90 mm
双头螺柱
双头螺柱的公称长度l是指双头螺柱上无螺纹部分长度与螺柱紧固端长度之和,而不是双头螺柱的总长。

l≈δ+0.25d(垫圈厚+0.8d(螺母厚+5~6(螺柱末端伸出长度计算后查表得出与其相近的数值。

钢、d
青铜2d
铝
1.25d 或1.5d
铸铁双头螺柱旋入端长度b m b m 与被旋入零件的
材料有关。

被旋入零旋入长度b m 件的材料
沉头螺钉
沉头螺钉的公称长度 l 包括螺钉头。

l≈δ+b m(旋入端长度
计算后查表得出与其相近的数值。

注意:螺钉上的螺纹长度b应大于螺孔旋入深度,即b>b m+0.5d
内六角螺钉十字槽球面中柱头螺钉。

螺纹紧固件及连接画法

螺纹紧固件及连接画法

复
习
螺纹的规定画法 3．螺纹连接的画法 剖视图中，旋合部分应按外螺纹的 画法绘制，其余部分仍按各自的画法表 示。粗、细实线应分别对齐。
复
解释标记： Rc 3/4
习
Rp1/2－LH
M16×I.5LH—6H
导 入 新 课
在各种机械和设备中，常用螺栓、 螺柱、螺钉以及螺母、垫圈等螺纹紧固 件，由这些螺纹紧固件可组成三种常见
复
习
螺纹的规定画法 1．外螺纹的画法 大径用粗实线画，小径用细实线画
（圆画3/4圈），螺纹终止线用粗实线画，
剖面线必须画到粗实线处。螺杆倒角为圆
的投影不画。
复
习
螺纹的规定画法 2．内螺纹的画法
大径用细实线画（圆画3/4圈），小径用粗 实线画，螺纹终止线用粗实线画，剖面线必须 画到粗实线处。螺孔倒角为圆的投影不画。 不可见螺纹的所有图线（轴线除外）均用 虚线绘制。 不穿通的螺孔，分别画出钻孔深度与螺孔 深度，底部的锥顶角画成120°（粗实线画）。
(4)螺钉连接
(1)画螺纹紧固件连接时的规定
螺柱连接画法：
① 螺柱旋入端的螺纹终止线与两个被连接件 的接触面画成一条线； ② 螺孔可采用简化画法，即仅按螺孔深度画 出，而不画钻孔深度。 说明： ① 旋入端的长度bm与材料有关，钢或青铜 取bm=d；铸铁取bm=1.25d；铝等软金属取 bm=2d ② 螺孔深度l1=bm +0.5d 钻孔深度l2 =bm +d
小
结
1. 熟悉螺纹紧固件及规定标记； 2. 掌握螺栓连接、螺柱连接0、62
的连接形式：螺栓连接、螺柱连接和螺
钉连接。
四、螺纹紧固件
１．常用螺纹紧固件的种类和标记 ２．螺纹紧固件的连接画法
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2. 销的用途
起定位作用
起联接作用
2. 销 联 接 的 画 法
圆柱销 零件1 圆锥销
轴
轴套
零件2
圆柱销联接
圆锥销联接
§5 齿
轮
传递运动和动力 作用 改变轴的转速与转向 圆柱齿轮 用于两平行轴的传动。 种类 圆锥齿轮 用于两相交轴的传动。 用于两交叉轴的传动。 蜗论蜗杆
圆Hale Waihona Puke 齿轮圆锥齿轮蜗论蜗杆
简化画法： 0.15d
1.1d 2.2d
d
⒋ 螺钉
规定标记： 例： 螺钉GB65 M12×L 开槽圆柱 头螺钉
1.5d 0.2d
简化画法：
0.1d×45°
0.3d 0.6d L
2d
d
一、螺纹紧固件装配图的画法 ⒈ 螺栓联接装配图的简化画法
0.3d
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算 L计=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d 计算后查表取标准值
有效圈数 n : 保持节距相等 参加工作的圈数 ( 计算弹 簧刚度时的圈数）。 总圈数 n1 : 有效圈数与支 撑圈数之和。
n1=n+n2
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径 D2 : 弹簧中径 D2=D-d
t : 弹簧节距 H0 : 自由高度 H0=nt+(n2-0.5)d
⒉ 弹簧的画法
齿顶圆
分度圆
⑵ 两圆柱齿轮啮合的画法 画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。 ★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。）
② 基本代号
基本代号表示轴承的基本类型、结 构和尺寸，是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号 和内径代号构成。 基本代号通常用4 位数字表示，从左往 右依次为： ★第一位数字是轴承类型代号，如下表所示：
画图要点： 大径线和大径线对齐；小径线和小径线 对齐。 旋合部分按外螺纹画；其余部分按各自 的规定画。
画图步骤：
画外螺纹 确定内螺纹的端面位置 画内螺纹及其余部分投影
三、螺纹的种类
普通螺纹
小螺纹
粗牙螺纹
细牙螺纹
连接 螺纹
米制锥螺纹 用螺纹密封的管螺纹 管螺纹
非螺纹密封的管螺纹
二、螺纹的规定画法 ★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离L称为导程。
螺距=导程
导程
螺距
单线螺纹： P=L
多线螺纹： P=L/n
螺距的测量
⑸ 螺纹的旋向
右旋(常用) 左旋
左旋
右旋
注意：只有上述各要素完全相同的内、外 螺纹 才能旋合在一起。
梯形螺纹 锯齿形 螺纹
Tr
用于各种机床的丝杠，作 传动用。
只能传递单方向的动力。
B
四、螺纹的标注
⒈ 标注的基本模式
螺纹代号 公称直径 × 螺距(导程/线数) 旋向 － 公差带代号 － 旋合长度代号
中径和顶径 公差带代号 长：L 短：S 中等：N 右旋 左旋
☆粗牙螺纹允许不标注螺距； ☆单线螺纹允许不标注导程与线数； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。
0.8d 2d
⒈ 六角螺母 规定标记：
简化画法：
例： 螺母 GB6172 M12
国标号 螺纹规格
⒉ 六角头螺栓
规定标记：例： 螺栓GB5780 M12×80
0.1d×45°
螺栓长度
简化画法：
2d （由设计决定） 0.7d L
⒊ 垫圈
规定标记： 例：垫圈GB95 12
规格 指用于M12的 螺栓或螺钉
轴 键
皮带轮
普通平键 (2) 键的种类 半圆键 钩头楔键 (3) 键的标记 例：标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型 宽度=16mm 长度=100mm
2. 轴上键槽画法及尺寸注法
L b
注:
t 为轴上键槽深度， b、t、L可按轴径d从标准 中查出。
d-t
d
3. 轮毂上键槽画法及尺寸注法
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 小径≈0.85d A
螺纹终止线 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A－A
大径 小径 A 螺纹终止线画一小段
剖面线画到大径线
1. 外 螺 纹 的 画 法
一般近似地取小径 =0.85 大径，但当螺纹 直径较大时 , 可取稍大 于0.85的数值绘制。
⒉ 螺纹的结构 ⑴ 螺纹末端
倒角（圆锥面） 平顶
圆顶（球面）
（一）螺纹倒角
（二）螺纹收尾
⑵ 螺纹收尾和退刀槽
螺尾
螺纹收尾
退刀槽
外退刀槽
退刀纹 退刀纹
退出车刀 开始退刀
内退刀槽
⒊ 螺纹的要素
⑴ 螺纹的牙型 在通过螺纹轴线的剖面上，螺纹 的轮廓形状。 牙型
常用的有：
三角形 梯形 锯齿形
⑵ 螺纹的大径和小径 大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d 小径：与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。 D1、d1
不穿通螺纹孔的画法:
钻 孔
容易出错的地方
攻 丝
120°
0.5D
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
2×45°
2×45°
2×45°
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求 时才画，不 需标注。
⒋ 螺纹牙型的表示
⑴ 重合画法 ⑵ 移出局部放大
5:1
⒌ 螺纹连接的画法
A A－A
按不剖画
A 旋入深度 内、外螺纹剖面线方向相反 为什么？
齿轮啮合区放大图
径向剖视 图啮合区 放大图
端面视图
啮合区放大图
§6 弹
簧
一、弹簧的作用和种类
★作用：弹簧在部件中的作用是减震、复位、夹 紧、测力和储能。 常用种类 ★种类：
螺旋弹簧
压力弹簧 拉力弹簧 扭力弹簧
涡旋弹簧
二、圆柱螺旋压力弹簧
⒈ 弹簧各部分的名称及尺寸关系
支撑圈数 n2 : 弹簧端部用 于支承或固定的圈数。
M20-7H
外螺纹
G1
内螺纹
尺寸界线 应从 记住： 哪个直径引出 ?
管螺纹
注： G右面的数 字不是管螺 纹的大径， 而是它的公 称直径。
尺寸界线应 从大径引出！
（4）非标注螺纹的标准
非标准螺纹必须画出牙型并标注全部尺寸
§2 常用螺纹紧固件
螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、 螺柱、螺母和垫圈等。由于这类零件都是 标准件，通常只需用简化画法画出它们的 装配图，同时给出它们的规定标记。 标记方法按 “GB” 有关规定。
60°圆锥管螺纹
螺 纹
梯形螺纹
传动 螺纹
特种 螺纹
锯齿形螺纹
自攻螺钉用螺纹
常用的几种螺纹的特征代号及用途
螺纹种类 特征 代号 外 形 图 用 途
联 接 细牙 螺 纹 螺 纹 管螺纹
粗牙 普 通
M
是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管 等薄壁管子上，用于管路 的联接。
G
传 动 螺 纹
螺纹内径的细实线 画入倒角
螺纹内径的细实线 画入倒角
外径画粗实线 内径画细实线 剖面线必须 画到粗实线 为止
螺纹终止线
画粗实线 外径画粗实线圆 内径画3/4圈 细实线圆 不画倒角圆
⒉ 内螺纹画法
大径线画细实线 倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
A 剖面线画到小径线 即粗实线位置
δ
bm
L
螺钉长度： L计=bm+δ bm: 钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
0.5d
常见的几种错误画法：
允许将螺纹画到底
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
画在何处？
应为?度
剖面线画到 ?位置
倾斜?度
§3 键 联 接
1. 键的功用、种类及标记 (1) 键的功用 用键将轴与轴上的传动件(如齿轮、皮 带轮等)联接在一起, 以传递扭矩。
⑴ 单个弹簧的画法
★ 在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。 ★ 左旋弹簧允许画成右旋， 但要加注“左”字。 ★ 四圈以上的弹簧，中间各 圈可省略不画，而用通过 中径线的点画线连接起来。 ★ 弹簧两端的支撑圈，不论 多少，都按图中形式画出。
作图步骤:
① 根据D2、H0画矩形。 ② 画出支撑圈部分的圆 和半圆。 直径=簧丝直径。 ③ 画出有效圈部分的圆。
导程
● ●
工件
工件旋转
卡盘
车刀
