螺纹及螺纹紧固件(有答案)

摘要保证螺纹紧固件装配质量的最常用方法是通过控制紧固件的扭矩来实现预紧力的控制。

为了提高拧紧力矩的设定正确性及拧紧质量，通过制定拧紧力矩分析标准流程，采用Schatz多功能螺栓拧紧工艺分析系统，根据紧固件—扭矩/预紧力试验结果得出影响拧紧质量的各种参数值,给出拧紧扭矩的设计值以及拧紧策略的参考方案，为完善螺纹紧固件的拧紧扭矩开发提供参考。

螺纹紧固件在汽车装配过程中大量使用，新车型开发过程中无一例外地需要对整车螺纹紧固件的拧紧扭矩进行设定和分析,输出整车扭矩清单指导制造。

目前，自主品牌主机厂对于新车型开发过程中的大部分螺纹紧固件的拧紧扭矩设定都是通过零部件供应商依据经验提供，或通过对标竞品车型逆向检测其静态扭矩得出，然后通过大量道路试验和耐久试验来分析其合格性和可靠性。

1螺纹紧固件拧紧实质螺纹装配拧紧的实质是通过螺栓的预紧力将两个工件联接在一起,在螺纹联接中装配拧紧的质量保障是将螺栓的轴向预紧力控制在适当的范围内。

因此，对预紧力的准确控制是保证装配质量的基础。

1。

1 螺纹副之间联接状态a.软联接。

指联接件本身比较软或者联接件中间存在橡胶件等弹性元件，存在较大扭矩衰减；软联接螺纹副到达贴合点后，旋转720°以上才能达到目标扭矩。

b.硬联接。

指联接件硬度比较大或刚性联接，一般扭矩衰减很少，可能还存在扭矩反冲；硬联接螺纹副到达贴合点后，一般旋转30°以内就可以达到目标扭矩。

c。

联合联接。

指介于软连接和硬联接之间的联接,也称为中性连接。

1.2 拧紧扭矩等级依据对汽车的安全性、法规性、功能重要性的影响程度，参考（德)DIN2862汽车工业中拧紧设备的应用标准要求将汽车总装的装配扭矩分为三个等级（表1)。

表1 拧紧扭矩等级拧紧等级A类主要用于安全系统、制动系统、动力总成、转向系统、燃油系统等重要连接场合；拧紧等级B类通常用于底盘件、下车体零部件、开闭件、电器及线束打铁点等较重要场合;拧紧等级C类通常用于内外饰、塑料件、车身重要附件、软连接性质等一般连接场合.1。

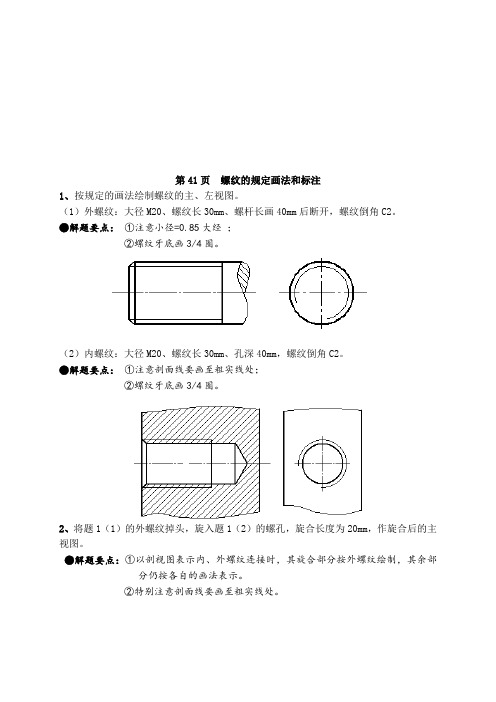

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16 ●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。

螺纹和螺纹紧固件详细介绍以图解的形式详细介绍螺纹和螺纹紧固件§14、1螺纹和螺纹紧固件第1\7页本课主要内容:(螺纹、螺纹紧固件)螺纹（螺纹的形成及其要素、螺纹的规定画法、螺纹的分类、螺纹的标注）（一）螺纹的形成及其要素1.螺纹的形成螺纹为回转体表面上沿螺旋线所形成的、具有相同轴向剖面的连续凸起和沟槽。

螺纹在螺钉、螺栓、螺母和丝杠上起连接或传动作用。

在圆柱（或圆锥）外表面所形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面所形成的螺纹称内螺纹。

如图所示。

形成螺纹的加工方法很多，如图14-2车床上车削内外螺纹的情况,也可用成型刀具(如板牙,丝图14-2螺纹加工方法锥)加工。

加工内螺纹孔时，先用钻头钻出光孔，再用在光孔内攻出螺纹。

车削螺纹时，由于刀具和工件的相对运动而形成圆柱螺旋线,动点的等速运动由车床的主轴带动工件的转动而实现；动点的沿圆柱素线方向的等速直线运动由刀尖的移动来实现。

螺纹的形成可看作一个平面图形沿圆柱螺旋线运动而形成。

2.螺纹的要素螺纹的要素包括牙型，公称直径，线数，螺距和导程，旋向五个要素。

1）螺纹的牙型是指通过螺纹轴线剖切面上的所得到的断面轮廓形状,螺纹的牙型标志着螺纹的特征。

常见的螺纹的牙型有三角形，梯形,锯齿形,矩形等。

2）螺纹的直径1）大径---是与外螺纹牙顶或内螺纹牙底相重合的假想的圆柱直径。

对内螺纹大径用D来表示；对外螺纹大径用d来表示。

2）小径---是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。

对内螺纹小径用D1来表示；对外螺纹小径用d1来表示。

3）中径---是母线通过牙型上沟槽和凸起宽度相等处的假想圆柱的直径。

对内螺纹中径用D2来表示；对外螺纹中径用d2来表示。

4）公称直径---是螺纹的标准尺寸，指的是螺纹的大径。

以图解的形式详细介绍螺纹和螺纹紧固件5）顶径和底径---顶径是与内螺纹或外螺纹牙顶重合的假想圆柱的直径。

底径是与内螺纹或外螺纹牙底重合的假想圆柱的直径。

第五章 螺纹连接和螺旋传动 作业题与参考答案一、选择题（每小题0.5分，共14分）1、用于传动的螺纹牙型可以是（ D ）。

A ．三角形、矩形、锯齿形；B ．矩形、三角形、梯形；C ．三角形、梯形、锯齿形；D ．矩形、梯形、锯齿形。

2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能（ A ）。

A ．好；B ．差；C ．相同；D ．不一定。

3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹（ A ）。

A ．牙根强度高，自锁性能好；B ．传动效率高；C ．防振性能好；D ．自锁性能差。

4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（ B ）。

A ．螺距和牙型角；B ．升角和头数；C ．导程和牙形斜角；D ．螺距和升角。

5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用（ A ）。

A ．升角小，单线三角形螺纹；B ．升角大，双线三角形螺纹；C ．开角小，单线梯形螺纹；D ．升角大，双线矩形螺纹。

6、用于薄壁零件联接的螺纹，应采用（ A ）。

A ．三角形细牙螺纹；B ．梯形螺纹；C ．锯齿形螺纹；D ．多线的三角形粗牙螺纹。

7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ D ）。

A ．必受剪切力作用；B ．必受拉力作用；C ．同时受到剪切与拉伸；D ．既可能受剪切，也可能受挤压作用。

8、受轴向变载荷的螺栓联接中，已知预紧力80000=F N ，工作载荷：0min =F ，4000max =F N ，螺栓和被联接件的刚度相等，则在最大工作载荷下，剩余预紧力为（ C ）。

A ．2000 N ；B ．4000 N ；C ．6000 N ；D ．8000 N 。

9、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（ C ）。

A ．提高强度；B ．提高刚度；C ．防松；D ．减小每圈螺纹牙上的受力。

10、若以矩形、梯形及锯齿形螺纹为传动螺纹，当螺旋副材料、螺纹升角、润滑条件均相同时，三者比较其转动效率关系为（ B ）。

过程性测试一1.下列符号中表示强制国家标准的是（）。

A.GB/TB.GB/ZC.GBD.GB/C正确答案: C答案解释：表示强制国家标准的是GB。

2.机械制图中一般不标注单位，默认单位是（）。

A.mmB.cmC.dmD.m正确答案: A答案解释：机械制图中一般不标注单位，默认单位是mm。

3.在三视图中，主视图反映物体的（）。

A.长和宽B.高和宽C.长和高D.长、宽、高都反映正确答案: C答案解释：在三视图中，主视图反映物体的长和高。

4.已知点A（15，0，35），点B（20，0，50），则B 点位于A 点的（）。

A.右上方B.左上方C.左下方D.右下方正确答案: B答案解释：已知点 A（15，0，35），点 B（20，0，50），则 B 点位于 A 点的左上方。

5.主视图、俯视图共同反映物体左右位置关系，并且（）坐标相同。

A.X坐标B.Y坐标C.Z坐标D.Y坐标正确答案: A答案解释：主视图、俯视图共同反映物体左右位置关系，并且X坐标相同。

6.两等直径圆柱轴线正交相贯，其相贯线是（）。

A.空间曲线B.椭圆C.直线D.圆正确答案: B答案解释：两等直径圆柱轴线正交相贯，其相贯线是椭圆。

7.物体上互相平行的线段，轴测投影（）。

A.平行B.垂直C.交叉D.无法确定正确答案: A答案解释：物体上互相平行的线段，轴测投影平行。

8.假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为（）。

A.剖视图B.仰视图C.断面图D.向视图正确答案: A答案解释：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为剖视图。

9.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12，其代号应为（）。

A.M 30 × 6B.Tr30×12(p6)LHC.G1/2AD.Tr30×p6正确答案: D答案解释：有一左旋梯形螺纹，其公称直径为 30，螺距为 6，导程 12，其代号应为Tr30×p6。

试卷说明)试卷名称:kkk命题老师:xxx科目:机件原理考生姓名:学生编号:得分:◎选择题:0%(每题0分)( B ) 1·固定螺钉的功用是A.使圆柱机件与孔的中心不一致B.使圆柱机件在孔中不易滑动或转动C.使圆柱机件轴心与孔的中心一致D.使圆柱机件在孔中可以转动而不能滑动.( A ) 2·螺杆的两端皆有螺纹,其中一端锁固於机件的阴螺孔中,另一端则贯穿配合件,再以螺帽锁紧,此为A.螺桩B.自攻螺钉C.帽螺钉D.机螺钉.( D ) 3·何者为环首螺栓的功用A.紧密配合B.传达动力C.固定机器D.吊起机器.( C ) 4·若D为螺栓的公称直径,正规级螺栓头的厚度H为A.2DB.3/2DC.2/3DD.1/2D.( C ) 5·何种螺钉有定位螺钉之称A.自攻螺钉B.机螺钉C.固定螺钉D.木螺钉.( A ) 6·当螺帽接触面太小,或零件的孔较大而螺帽接触面较小时,应该以何法增加锁紧力A.加上垫圈B.加入铜丝於螺丝间C.有槽螺帽锁紧D.以上皆可.( C ) 7·何者为锥形底部螺帽的特性A.防止渗水,渗油B.防止磨耗C.自动校正中心D.利於拖吊.( C ) 8·两端均制有螺纹之螺杆称为A.螺钉B.螺栓C.螺桩D.基础螺丝.( B ) 9·以下何者为开口销的主要功能A.增加承压面积B.防止螺帽松脱C.保护机件表面D.机件定位.( C ) 10·刨床之拍击箱,冲床刮屑板处常用的螺钉为A.固定螺钉B.机螺钉C.肩头螺钉D.帽螺钉.( A ) 11·使用螺旋弹性垫圈防止螺帽松动时,应使A.垫圈旋向与螺杆相反B.垫圈旋向与螺杆相同C.垫圈与螺杆之旋向无关D.需再用插销固定.( B ) 12·常在螺帽承面与结合件间置入弹簧垫圈,这是利用甚麼原理来产生作用A.弹簧所贮藏的能量B.接触面之摩擦力C.弹簧之弹性力D.弹簧之压力.( C ) 13·一般螺栓的公称直径在A.5.08B.12.7C.6.35D.3.14 mm以上.( D ) 14·螺帽上开数条槽孔以配合安装开口销,防止螺帽松脱之型式为A.环首螺帽B.蝶型螺帽C.盖头螺帽D.堡型螺帽.( B ) 15·利用槽形螺帽时要用穿销锁固,其目的为A.增加螺帽强度B.防止螺帽松动脱落C.增加螺栓强度D.防止槽形螺帽变形.( C ) 16·下列叙述何者为非A.自攻螺钉能自己产生攻螺纹的作用B.连结材料太软而不能承受过大的表面压力时,可用垫圈来增加受力的面积C.零件的孔较大而螺帽接触太小时应锁紧螺帽增加锁紧力D.垫圈可增加摩擦面减少松动.( D ) 17·方便手动装卸之处所用的螺帽为A.螺桩B.堡形螺帽C.环首螺帽D.翼形螺帽.( D ) 18·现今之机械制造已在生产者与消费者间建立共同规范,而此规范即为A.产品元件复杂化B.产品元件多样化C.产品元件多型化D.产品元件标准化.( B ) 19·螺帽在动态连接件上使用弹簧锁紧垫圈,此法是属於A.确动锁紧装置B.摩擦锁紧装置C.确闭锁紧装置D.挠性锁紧装置.( B ) 20·在机件使用大小不同的螺钉,装卸要领下列何者为正确A.大螺钉先锁紧也先松卸B.大螺钉先锁紧,小螺钉先松卸C.小螺钉先锁紧也先松卸D.小螺钉先锁紧,大螺钉先松卸.( C ) 21·机械螺钉之直径一般均在A.1/4B.3/4C.1/2D.1/2 吋以下.( D ) 22·若D为螺栓的公称直径,正规级螺帽厚度T为A.5/8DB.1/2DC.3/4DD.7/8D.( A ) 23·公制凸缘螺帽(垫圈底座螺帽),於螺帽底有较大承座,其目的为A.锁紧时增加锁紧力B.固定时易对准中心C.使螺帽易於拆卸D.提供制造时较容易.( A ) 24·遇到需锁紧成排大小相同之螺钉时应A.由中央而向两端B.由左而右C.由右而左D.任意一个皆可.( A ) 25·注记1/2重级平垫圈,其中1/2系指垫圈之A.内径B.厚度C.外径D.重量.( B ) 26·在螺帽与螺栓间装上一弹簧垫圈,最主要的目的为A.使容易清洁B.阻止螺帽松脱C.机件位置之定位D.配合粗胚面.( D ) 27·一般汽车引擎或内燃机之汽缸盖之锁紧是利用A.机螺钉B.贯穿螺栓C.带头螺栓D.螺桩.( A ) 28·在同一圆周之机件,利用螺钉固定时,其顺序应为A.相对交互一点点锁紧B.任意形式C.按顺序一个接一个D.间隔一个接一个.( C ) 29·当零件的孔较大而螺帽接触面较小时,应该以何法增加锁紧力A.加入铜丝於螺丝间B.有槽螺帽锁紧C.加上垫圈D.加上线弹簧.( A ) 30·下列何者不是垫圈主要功能A.机件位置之定位B.防松C.增大承压面积D.保护工作表面.◎填充题:0%(每题0分)1·能迅速开合,用於常需要拆卸之处的螺帽称为___________.答案:翼形螺帽2·常用的确闭锁紧装置有那些:_________,_________,_________,_________,螺帽停止板,圆螺帽用止退垫圈.答案:开口销,弹簧线锁紧,翻上垫圈,堡形螺帽3·常用的螺帽有那些:_________,_________,_________,_________,_________,_________,_________,垫圈底座螺帽及圆面底座螺帽.答案:四角螺帽,六角螺帽,环螺帽,堡型螺帽,翼形螺帽,盖头螺帽,环首螺帽4·3/8"-16UNC-2A-LH标注中3/8表示________,16表示________,UNC表示________,2A表示________,LH表示________.答案:公称直径,每吋牙数,粗牙统一螺纹,2级配合阳螺纹,左螺纹5·垫圈可分为:_________,_________,_________,_________,_________.答案:普通(平)垫圈,圆锥形垫圈,螺旋弹簧锁紧垫圈,齿锁紧垫圈,弹簧垫圈6·设D为螺栓直径,在标准机件中,正级螺栓头的高度等於________D.答案:2/37·旋连接件的主要功用为_________,_________,调整与连接机件.答案:定位,锁紧8·常称螺丝直径在1/4吋以下者为_________;1/4吋以上者为_________.答案:螺钉,螺栓9·螺钉依形状及用途之不同可分为________,________及特殊螺钉(固定螺钉,木螺钉,自攻螺钉,其他螺钉). 答案:帽螺钉,机器螺钉10·两端均制有螺纹之螺栓称为_________.答案:螺桩◎问答题:0%(每题0分)1·何谓垫圈有何作用答案:垫圈又叫华司,当机件连接时,在螺帽下加装一金属或非金属薄片者称为垫圈.垫圈的功用如下:(1)当连结材料较软,而不能承受过大的压力时,可用垫圈来增加适当的承面,并减少单位面积上所受的压力.(2)可增加摩擦面减少松动.(3)钉孔太大时,可用垫圈来补救.(4)在表面粗糙或倾斜时,可用垫圈作承面.2·试述螺栓与螺钉的种类有那些答案(1)螺栓依形状及用途分为:1.贯穿螺栓2.螺桩3.自攻螺栓4.键式螺栓5.环首螺栓6.地脚螺栓7.焊接柱头螺栓.(2)螺钉依形状及用途分为:1.帽螺钉2.机螺钉3.固定螺钉4.自攻螺钉5.木螺钉6.其他种类螺钉.3·螺帽锁紧装置有那几种试简述之.答案:螺帽锁紧装置可分为两大类:(1)摩擦锁紧装置:1.锁紧螺帽2.弹簧锁紧装置3.弹性停止螺帽4.锁紧螺钉5.有槽螺帽6.法国制螺帽锁紧7.锥形底部螺帽8.防震锁紧垫圈.(2)确闭锁紧装置:1.开口销2.弹簧线锁紧3.翻上垫圈4.堡形螺帽5.螺帽停止板6.圆螺帽用止退垫圈.4·何谓自攻螺钉采取何种材料制成答案(1)自攻螺钉的前端具有斜度,於旋紧时可自动攻出孔螺纹,因此较为经济,适用於软金属,塑胶以及薄铁板之连接工作.[/color](2)所用之材料为表面硬化钢料.5·试述翻上垫圈的优点.答案:1.螺栓不会因切槽或钻孔而减少强度2.螺帽可固定於任何位置.6·为何需要使用螺帽锁紧装置答案:螺旋连接的机件,如果持续处於振动的情况,或是承受反覆变动的负载时,常会有松脱的现象,因此需要一个锁紧装置,以确保螺旋扣接件能发挥连接机件之功能。
