紧固件螺丝是一种在各种机械设备中用于连接两个或多个部件的常见紧固元件。

以下是一些关于紧固件螺丝的基本知识：
1. 螺纹类型：螺纹是螺丝的关键部分，主要有粗牙、细牙和特殊螺纹等类型。

其中细牙螺纹的间距更小，可以提供更好的防松效果。

2. 材料类型：紧固件螺丝通常由钢、不锈钢、钛、铜、铝和塑料等材料制成。

不同材料的螺丝具有不同的强度和抗腐蚀性能。

3. 防松方法：螺丝在振动或长期使用后容易出现松动，因此需要采取防松措施，如使用螺母、垫圈、胶水等。

4. 操作工具：紧固件螺丝通常需要使用扳手或螺丝刀等工具进行拧紧。

正确选择和使用工具可以有效地提高操作效率和安全性。

5. 规格选择：选择合适的螺丝规格需要考虑多个因素，包括螺纹类型、材料类型、负荷要求等。

在选择时需要参考相关的标准或计算方法，以确保螺丝具有足够的强度和稳定性。

总之，紧固件螺丝是机械设备中常见的紧固元件，其结构和性能的选择与使用会对设备的安全性和长期运行状态产生很大影响。

因此，在使用和选择螺丝时，需要了解一些基本知识并注意相关的操作规范和标准。

机械设备中最常用的标准件——螺纹紧固件(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除《机械设备中最常用的标准件——螺纹紧固件》螺纹紧固件是各种机械设备中最常用的标准件，螺纹连接也是各种连接紧固方式最常用的形式。

它的优点是成本低、连接可靠、结构简单、装拆方便。

本文主要介绍各种螺纹紧固件的种类、用途、画法、标记方法等。

1 螺纹紧固件的种类螺纹紧固件种类很多，常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。

2 螺纹紧固件的用途螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。

（1）螺栓（2）双头螺柱：用于被连接零件之一较厚或不允许钻成螺栓一般用于被连接件钻成通孔的情况。

通孔的情况，两端都有螺纹，旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的另一端称为紧固端。

（3）螺钉：用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。

下图为连接螺钉的用法。

下图为紧固螺钉的用法。

3 螺纹紧固件的标记螺纹紧固件的标记有完整标记和简化标记两种。

下图为一些标记示例。

4 螺纹紧固件的画法螺纹紧固件的画法，一种是以按国家标准规定的数据画图，另一种为比例画法（一些制图软件有标准件库，直接调用即可）。

比例画法是将螺纹紧固件各部分的尺寸（公称长度除外）都与规格d（或D）建立一定的比例关系，并按此比例画图称为比例画法。

工程实践中常用比例画法。

下图为一些螺纹紧固件的比例画法示例。

5 螺纹紧固件连接的画法（1）两零件接触面处画一条粗实线；（2）当剖切平面沿实心零件或标准件（螺栓、螺母、垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖绘制，即仍画其外形；（3）在剖视图中，相互接触的两零件的剖面线方向应相反或间隔不同，而同一个零件在各剖视图中，剖面线的方向和间隔应相同。

画法示例如下图。

6 螺纹紧固件公称长度 l 的确定确定方法是：先根据下述公式计算，然后在标准件规格中选取（选稍长一点的）。

常用螺纹紧固件的种类及标记一、种类常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等，如下图所示。

二、螺纹紧固件的规定标记标准的螺纹紧固件，都有规定的标记，标记的内容有：名称、标准编号、螺纹规格×公称长度。

举例如下：螺纹性能的双头螺1985 M5×20级的开槽圆级的开槽沉型六为了提高画图速度，螺纹联接件各部分的尺寸（除公称长度外）都可用d（或D）的一定比例画出，称为比例画法（也称简化画法）。

画图时，螺纹联接件的公称长度l 仍由被联接零件的有关厚度决定。

各种常用螺纹联接件的比例画法，如下表所示。

常用螺纹紧固件的联接画法螺纹紧固件联接(装配图)一般采用剖视图表达,绘制和阅读这类图样时,不仅要注意螺纹紧固件的联接形式,还要了解装配图画法的基本规定。

一、两零件的接触表面之间只画一条线，不能在接触面上将轮廓线加粗；不接触的表面间，不论间隙大小，都应画成两条轮廓线。

二、同一金属零件在各剖视图、断面图中的剖面线方向、间隔应相同；相邻零件的剖面线方向应相反，或方向相同而间隔不同。

三、对于螺纹紧固件及轴、球等实心零件，当剖切平面通过其轴线时，这些零件按不剖绘制。

常用螺纹紧固件的联接画法一、螺栓联接螺栓联接一般用于两个被联接零件不太厚且允许加工成通孔的场合，通孔的直径略大于螺栓的螺纹规格，一般为1.1d。

装配时，先将螺栓插入两被联接零件的通孔，再放上垫圈，拧紧螺母，即完成了螺栓的联接。

(螺栓联接动画演示）1、螺纹联接件公称长度的确定由上图可看出，l的大小可按下式计算：l>δ1+δ2+h+m。

一般螺栓末端伸出螺母约0.3d。

假设 d=20，δ1=32，δ2=30，则l>δ1+δ2+h+m=32+30+0.15d+0.8d=81。

l值应比81约大0.3d，即87，在标准件公称长度l常用数列中可查出与其相近的数值为：l=90。

2、联接画法：根据机械制图国家标准规定，可采用简化画法，具体画图（用比例画法）步骤如下：a. 定出基准线；b. 画出螺栓的两个视图（螺栓为标准件不剖），螺纹小径可暂不画；c. 画出被联接两板（要剖，孔径为1.1d）；d. 画出垫圈（不剖）的三视图）；e. 画出螺母（不剖）的三视图，在俯视图中应画螺栓；f. 画出剖开处的剖面线（注意剖面线的方向、间隔），补全螺母的截交线，全面检查，描深。

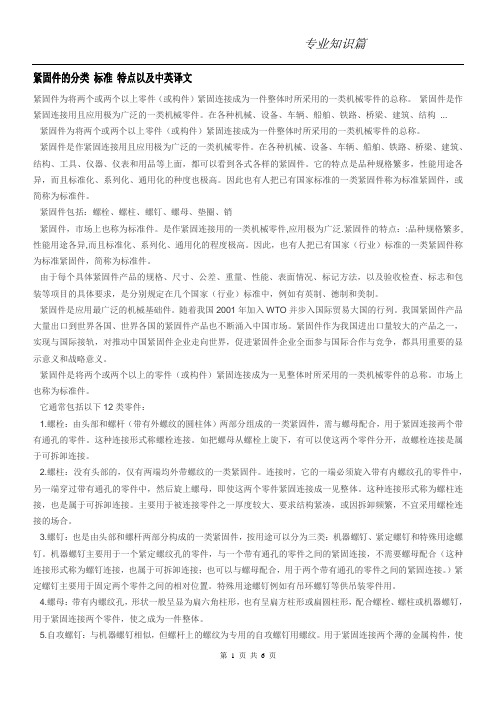

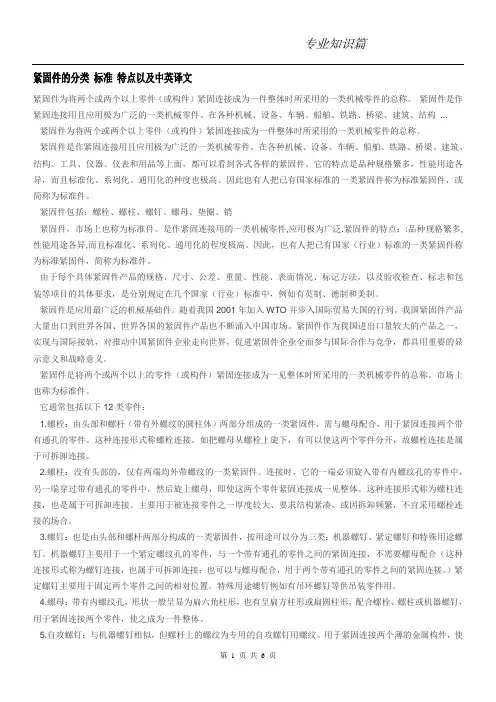

紧固件的分类标准特点以及中英译文紧固件为将两个或两个以上零件（或构件）紧固连接成为一件整体时所采用的一类机械零件的总称。

紧固件是作紧固连接用且应用极为广泛的一类机械零件。

在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构 ...紧固件为将两个或两个以上零件（或构件）紧固连接成为一件整体时所采用的一类机械零件的总称。

紧固件是作紧固连接用且应用极为广泛的一类机械零件。

在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和用品等上面，都可以看到各式各样的紧固件。

它的特点是品种规格繁多，性能用途各异，而且标准化、系列化、通用化的种度也极高。

因此也有人把已有国家标准的一类紧固件称为标准紧固件，或简称为标准件。

紧固件包括：螺栓、螺柱、螺钉、螺母、垫圈、销紧固件，市场上也称为标准件。

是作紧固连接用的一类机械零件,应用极为广泛.紧固件的特点：:品种规格繁多,性能用途各异,而且标准化、系列化、通用化的程度极高。

因此，也有人把已有国家（行业）标准的一类紧固件称为标准紧固件，简称为标准件。

由于每个具体紧固件产品的规格、尺寸、公差、重量、性能、表面情况、标记方法，以及验收检查、标志和包装等项目的具体要求，是分别规定在几个国家（行业）标准中，例如有英制、德制和美制。

紧固件是应用最广泛的机械基础件。

随着我国2001年加入WTO并步入国际贸易大国的行列。

我国紧固件产品大量出口到世界各国、世界各国的紧固件产品也不断涌入中国市场。

紧固件作为我国进出口量较大的产品之一，实现与国际接轨，对推动中国紧固件企业走向世界，促进紧固件企业全面参与国际合作与竞争，都具用重要的显示意义和战略意义。

紧固件是将两个或两个以上的零件（或构件）紧固连接成为一见整体时所采用的一类机械零件的总称。

市场上也称为标准件。

它通常包括以下12类零件：1.螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

紧固件螺纹直径与螺距对照表螺栓、螺钉、螺柱公称长度表注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/1 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/1 11.1 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/1 14.2 12 18 12M20 2.5 2.0 1.5 5/8 15.8 11 18 11注：公称长度1螺纹长度b,则：①1 <125 b=2d+6 ②1>125 —200 b=2d+2 ③1>200 b=2d+5公称直径与螺距系列表GB193-63第二系列，第三系列尽可能不用。

2、括号内的公称直径和螺距以及粗线右边螺距，尽可能不采用。

3、M14 X1.25螺纹仅用于火花塞; M35 X1.5螺纹仅用于滚珠抽承紧锁1.6 0.35 0.21.8 0.35 0.22 0.4 0.252.2 0.45 0.252.5 0.45 0.353 0.5 0.353.5 (0.6) 0.354 0.7 0.54.5 (0.75)0.55 0.8 0.5(5.50.56 1 0.75 0.57 1 0.75 0.58 1.25 1 0.75 0.59 (1.25 1 0.75 0.510 1.5 1.25 1 0.75 0.511 (1.5) 1 0.75 0.512 1.75 1.5 1.25 1 0.75 0.514 2 1.5 1.25 1 0.75 0.515 1.5 (1)16 2 1.5 1 0.75 0.517 1.5 (1)18 2.5 2 2 1 0.75 0.5 202.52 2 10.75 0.54、国家标准中还列有0.25~0.8 和70~600毫米的公称直径系列，因一般应用不多故从略。

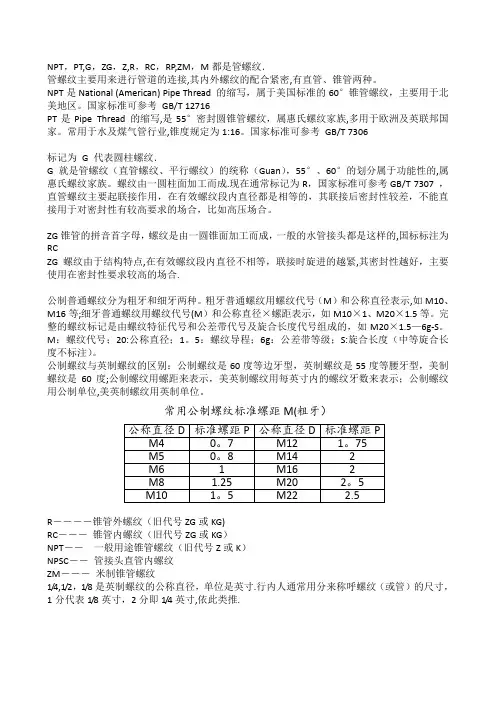

NPT，PT,G，ZG，Z,R，RC，RP,ZM，M都是管螺纹．管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管、锥管两种。

NPT是National (American) Pipe Thread 的缩写，属于美国标准的60°锥管螺纹，主要用于北美地区。

国家标准可参考GB/T 12716PT是Pipe Thread 的缩写,是55°密封圆锥管螺纹，属惠氏螺纹家族,多用于欧洲及英联邦国家。

常用于水及煤气管行业,锥度规定为1:16。

国家标准可参考GB/T 7306标记为G 代表圆柱螺纹．G 就是管螺纹（直管螺纹、平行螺纹）的统称（Guan），55°、60°的划分属于功能性的,属惠氏螺纹家族。

螺纹由一圆柱面加工而成.现在通常标记为R，国家标准可参考GB/T 7307 ，直管螺纹主要起联接作用，在有效螺纹段内直径都是相等的，其联接后密封性较差，不能直接用于对密封性有较高要求的场合，比如高压场合。

ZG锥管的拼音首字母，螺纹是由一圆锥面加工而成，一般的水管接头都是这样的,国标标注为RCZG螺纹由于结构特点,在有效螺纹段内直径不相等，联接时旋进的越紧,其密封性越好，主要使用在密封性要求较高的场合.公制普通螺纹分为粗牙和细牙两种。

粗牙普通螺纹用螺纹代号（M）和公称直径表示,如M10、M16等;细牙普通螺纹用螺纹代号(M）和公称直径×螺距表示，如M10×1、M20×1.5等。

完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如M20×1.5—6g-S。

M：螺纹代号；20:公称直径；1。

5：螺纹导程；6g：公差带等级；S:旋合长度（中等旋合长度不标注）。

公制螺纹与英制螺纹的区别：公制螺纹是60度等边牙型，英制螺纹是55度等腰牙型，美制螺纹是60度;公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹用公制单位,美英制螺纹用英制单位。

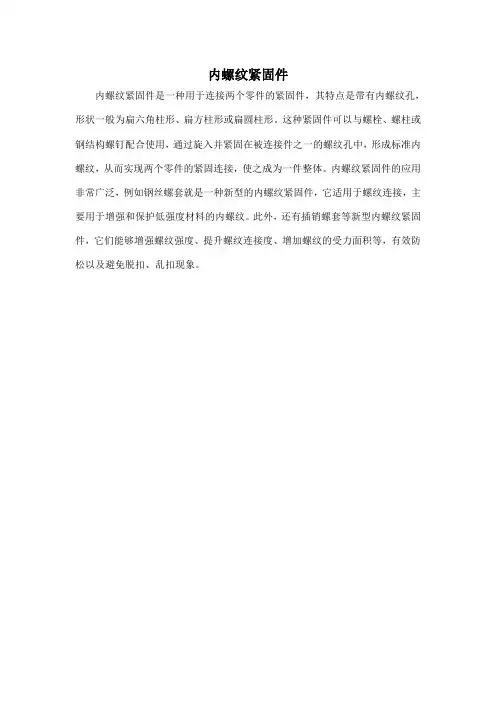

内螺纹紧固件
内螺纹紧固件是一种用于连接两个零件的紧固件，其特点是带有内螺纹孔，形状一般为扁六角柱形、扁方柱形或扁圆柱形。

这种紧固件可以与螺栓、螺柱或钢结构螺钉配合使用，通过旋入并紧固在被连接件之一的螺纹孔中，形成标准内螺纹，从而实现两个零件的紧固连接，使之成为一件整体。

内螺纹紧固件的应用非常广泛，例如钢丝螺套就是一种新型的内螺纹紧固件，它适用于螺纹连接，主要用于增强和保护低强度材料的内螺纹。

此外，还有插销螺套等新型内螺纹紧固件，它们能够增强螺纹强度、提升螺纹连接度、增加螺纹的受力面积等，有效防松以及避免脱扣、乱扣现象。

常用螺纹紧固件的种类和标记教学目的1了解螺纹紧固件的种类及连接特点。

2掌握螺栓连接，双头螺柱连接，螺钉连接的画法。

教学重点1各种螺纹紧固件的标记。

2螺栓连接，双头螺柱连接，螺钉连接的画法。

教学难点螺栓连接，双头螺柱连接，螺钉连接的画法。

常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。

它们的结构、尺寸均已标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。

表7－3中列出了常用螺纹紧固件的种类与标记。

对照表7－3讲解。

1、螺栓螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。

决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。

螺栓的标记形式：例：螺栓 GB/T5782－2000 M24×70，是指公称直径 d =24，公称长度L = 70（不包括头部）的螺栓。

2、双头螺柱双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。

双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。

双头螺柱的标记形式：例：螺柱 GB/T898－1988 M24×50，是指公称直径d =24，公称长度L = 50（不包括旋入端）的双头螺柱。

3、螺母螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。

螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。

螺母的标记形式：例：螺母 GB/T6170－2000 M24，指螺纹规格D=M24的螺母。

4、垫圈垫圈通常垫在螺母和被连接件之间，目的是增加螺母与被连接零件之间的接触面，保护被连接件的表面不致因拧螺母而被刮伤。

垫圈分为平垫圈和弹簧垫圈，弹簧垫圈还可以防止因振动而引起的螺母松动。

选择垫圈的规格尺寸为螺栓直径d，垫圈选定后，其各部分尺寸可根据有关标准查得。

平垫圈的标记形式：弹簧垫圈的标记形式：例：垫圈 GB/T97.1－1985 16－140HV，指规格尺寸d=16，性能等级为140HV的平垫圈。

紧固件螺纹的基础知识《聊聊紧固件螺纹那些事儿》嘿，朋友们！今天咱来唠唠紧固件螺纹的基础知识，这可真是个有意思的东西呢！每次看到那些小小的螺纹，我就觉得特别神奇，就好像是大自然和人类智慧的完美结合。

别看它们小小个，作用可大着呢！你想啊，要是没有螺纹，那些螺丝啊、螺母啊什么的怎么能紧紧地固定在一起？那还不得散架啊！螺纹就像是它们之间的秘密“牵手”方式，让它们紧密相连，共同发挥作用。

就拿螺丝来说吧，它的螺纹就像是一个个小台阶，一圈圈地往上爬。

当我们把它旋进螺母里的时候，就好像是一个小勇士在攀登高峰，一步一个脚印，稳稳当当的。

而且哦，螺纹还有不同的规格和型号呢，这就像是每个人都有自己独特的性格和特点。

有时候我就在想，这设计螺纹的人可真是个天才！他们怎么就能想出这么巧妙的办法呢？真的是太神奇了！我感觉他们就像是微观世界里的建筑师，用一点点的螺纹搭建起了一个坚固的世界。

不过呢，和螺纹打交道也不是那么容易的。

有时候会遇到那种特别紧的螺丝，拧半天都拧不下来，可把我给急坏了！就像遇到了一个固执的家伙，死活不肯跟你合作。

还有的时候会不小心把螺纹给弄滑丝了，哎呀，那可真是懊恼啊，就好像是不小心把一个宝贝给弄坏了。

但是呢，这些小小的挫折并不能打消我对紧固件螺纹的喜爱。

每次成功地把两个东西用螺纹紧紧固定在一起的时候，我心里就有一种满满的成就感。

感觉自己就像是个小小的工程师，创造了属于自己的小奇迹。

所以啊，朋友们，可别小看了这些小小的紧固件螺纹。

它们虽然不起眼，但是却在我们的生活中发挥着巨大的作用。

下次当你再看到那些螺丝、螺母的时候，不妨多留意一下它们上面的螺纹，感受一下它们的神奇之处吧！说不定你也会和我一样，从此对它们产生浓厚的兴趣呢！哈哈！。

紧固件相关标准（包括通用标准，铆钉、螺母、螺钉、螺栓、垫圈、档圈及销）紧固件相关标准（包括通用标准，铆钉、螺母、螺钉、螺栓、垫圈、档圈及销）紧固件相关国标紧固件-螺母相关国标,共6个压缩包:GB 39-1988 方螺母-C级GB 56-1988 六角厚螺母GB 63-1988环形螺母GB 802-1988组合式盖形螺母GB 804-1988球面六角螺母GB 805-1988扣紧螺母GB 806-1988滚花高螺母GB 807-1988滚花薄螺母GB 808-1988小六角特扁细牙螺母GB 809-1988嵌装圆螺母GB 810-1988小圆螺母GB 812-1988圆螺母GB 815-1988端面带孔圆螺母GB 816-1988侧面带孔圆螺母GB 817-1988 带槽圆螺母GB 844-1988球面六角螺母GB 923-1988盖形螺母GB 6178-19861型六角开槽螺母A和B级GB 6179-19861型六角开槽螺母 C级GB 6180-1986Ⅱ型六角开槽螺母 A和B级GB 6181-1986六角开槽薄螺母 A和B级GB 9457-19881型六角开槽螺母细牙 A和B级GB 9458-19882型六角开槽螺母细牙 A和B级GBT 41-2000六角螺母 C级GBT 62.1-2004蝶形螺母圆翼GBT 62.2-2004蝶形螺母方翼GBT 62.3-2004蝶形螺母冲压GBT 62.4-2004蝶形螺母压铸GBT 889.1-20001型非金属嵌件六角锁紧螺母GBT 889.2-20001型非金属嵌件六角锁紧螺母细牙GBT 1229-1991钢结构用高强度大六角螺母GBT 5779.2-2000紧固件表面缺陷螺母GBT 6170-20001型六角螺母GBT 6171-20001型六角螺母细牙GBT 6172.1-2000六角薄螺母GBT 6172.2-2000非金属嵌件六角锁紧薄螺母GBT 6173-2000六角薄螺母细牙GBT 6174-2000六角薄螺母无倒角GBT 6175-2000Ⅱ型六角螺母GBT 6176-2000Ⅱ型六角螺母细牙 A和B级GBT 6177.1-2000六角法兰面螺母GBT 6177.2-2000六角法兰面螺母细牙GBT 6182-2000Ⅱ型非金属嵌件六角锁紧螺母GBT 6183.1-2000非金属嵌件六角法兰面锁紧螺母GBT 6183.2-2000非金属嵌件六角法兰面锁紧螺母细牙GBT 6184-20001型全金属六角锁紧螺母GBT 6185.1-20002型全金属六角锁紧螺母GBT 6185.2-20002型全金属六角锁紧螺母细牙GBT 6186-20002型全金属六角锁紧螺母 9级GBT 6187.1-2000全金属六角法兰面锁紧螺母GBT 6187.2-2000全金属六角法兰面锁紧螺母细牙GBT 13680-1992焊接方螺母GBT 13681-1992焊接六角螺母GBT 17880.1-1999平头铆螺母GBT 17880.2-1999沉头铆螺母GBT 17880.3-1999小沉头铆螺母GBT 17880.4-1999120°小沉头铆螺母GBT 17880.5-1999平头六角铆螺母GBT 17880.6-1999铆螺母技术条件GBT 18195-2000精密机械用六角螺母GB 853-1988槽钢用方斜垫圈GB 854-1988单耳止动垫圈GB 855-1988双耳止动垫圈GB 856-1988外舌止动垫圈GB 858-1988圆螺母用止动垫圈GB 859-1987轻型弹簧垫圈GB 860-1987鞍形弹性垫圈GB 861.1-1987内齿锁紧垫圈GB 862.1-1987外齿锁紧垫圈GB 862.2-1987外锯齿锁紧垫圈GB 955-1987波形弹性垫圈GB 956.1-1987锥形锁紧垫圈GB 956.2-1987锥形锯齿锁紧垫圈GB 7244-1987重型弹簧垫圈GB 7245-1987鞍形弹簧垫圈GB 7246-1987波形弹簧垫圈GBT 95-2002平垫圈C级GBT 96.1-2002大垫圈A级GBT 96.2-2002大垫圈C级GBT 97.1-2002平垫圈A级GBT 97.2-2002平垫圈倒角型A级GBT 97.3-2000销轴用平垫圈GBT 97.4-2002平垫圈用于螺钉和垫圈组合件GBT 97.5-2002平垫圈用于自攻螺钉和垫圈组合件GBT 848-2002小垫圈A级GBT 973-2000销轴用平垫圈GBT 5287-2002特大垫圈C级GB 10-1988沉头方颈螺栓GB 11-1988 沉头带榫螺栓GB 12-1988半圆头方颈螺栓GB 13-1988 半圆头带榫螺栓GB 15-1988 大半圆头带榫螺栓GB 27-1988 六角头铰制孔用螺栓A和B级GB 28-1988 六角头螺杆带孔铰制孔用螺栓A和B级GB 29.1-1988六角头头部带槽螺栓A和B级GB 29.2-1988十字槽册穴六角头螺栓GB 31.1-1988 六角头螺杆带孔螺栓-A级和B级GB 31.2-1988 六角头螺杆带孔螺栓-细杆- B级GB 31.3-1988 六角头螺杆带孔螺栓-细牙-A级和B级GB 32.1-1988 六角头头部带孔螺栓-A级和B级GB 32.2-1988 六角头头部带孔螺栓-细杆- B级GB 32.3-1988 六角头头部带孔螺栓-细牙-A级和B级GB 35-1988 小方头螺栓-B级GB 37-1988 T型槽用螺栓GB 798-1988活节螺栓GB 799-1988 地脚螺栓GB 800-1988沉头双榫螺栓GB 897-1988双头螺柱bm=1dGB 898-1988双头螺柱bm=1.25dGB 899-1988双头螺柱bm=1.5dGB 900-1988双头螺柱bm=2dGB 953-1988等长双头螺柱C级GB 3104-1982紧固件六角产品的对边宽度GB 5789-1986六角法兰面螺栓加大系列B级GB 5790-1986 六角法兰面螺栓-加大系列-细杆-B级GBT 14-1998大半圆头方颈螺栓C级GBT 794-1993加强半圆头方颈螺栓GBT 801-1998小半圆头低方颈螺栓B级GBT 901-1988等长双头螺柱B级GBT 5780-2000六角头螺栓C级GBT 5781-2000六角头螺栓全螺纹C级GBT 5782-2000六角头螺栓-A级和B级GBT 5783-2000六角头螺栓全螺纹GBT 5785-2000六角头螺栓细牙GBT 5786-2000六角头螺栓细牙全螺纹A和B级GBT 15389-1994螺杆GBT 16674.1-2004六角法兰面螺栓小系列A级GBT 16674.2-2004 六角法兰面螺栓细牙小系列GBT 16939-1997钢网架螺栓球节点用高强度螺栓huangdong2007-04-27 20:01 紧固件-挡圈相关国标:GB 883-1986锥销锁紧挡圈GB 884-1986螺钉锁紧挡圈GB 885-1986带锁圈的螺钉锁紧挡圈GB 886-1986轴肩挡圈GB 891-1986螺钉紧固轴端挡圈GB 892-1986螺栓紧固轴端挡圈GB 893.2-1986孔用弹性挡圈B型GB 894.1-1986轴用弹性挡圈A型GB 894.2-1986轴用弹性挡圈B型GB 895.2-1986轴用钢丝挡圈GB 896-1986开口挡圈GB 921-1986钢丝锁圈GB 959.1-1986挡圈技术条件弹性挡圈GB 959.2-1986挡圈技术条件钢丝挡圈GB 959.3-1986挡圈技术条件切制挡圈huangdong2007-04-27 20:03 紧固件-销相关国标,共4个压缩包:GB 121-1986销技术条件GB 877-1986开尾圆锥销GB 878-1986螺纹圆柱销GB 880-1986带孔销GBT 91-2000开口销GBT 117-2000圆锥销GBT 118-2000内螺纹圆锥销GBT 119.1-2000圆柱销不淬硬钢和奥氏不锈钢GBT 119.2-2000圆柱销淬硬钢和马氏体不锈钢GBT 120.1-2000内螺纹圆柱销不淬硬钢和奥氏体不锈钢GBT 120.2-2000内螺纹圆柱销淬硬钢和马氏体不锈钢GBT 879.1-2000弹性圆柱销直槽重型GBT 879.2-2000弹性圆柱销直槽轻型GBT 879.3-2000弹性圆柱销卷制重型GBT 879.4-2000弹性圆柱销卷制标准型GBT 879.5-2000弹性圆柱销卷制轻型GBT 881-2000螺尾锥销GBT 13829.1-1992槽销平行沟槽GBT 13829.1-2004槽销带导杆及全长平行沟槽GBT 13829.2-1992槽销锥槽GBT 13829.2-2004槽销带倒角及全长平行沟槽GBT 13829.3-1992槽销圆头、沉头GBT 13829.3-2004槽销中部槽长为1-3全长GBT 13829.4-2004槽销中部槽长为1-2全长GBT 13829.5-2004槽销全长锥槽GBT 13829.6-2004槽销半长锥槽GBT 13829.7-2004槽销半长倒锥槽GBT 13829.8-2004圆头槽销GBT 13829.9-2004沉头槽销huangdong2007-04-27 20:07 紧固件-组合件和连接副相关国标,共4个压缩包:GB 9074.1-88 十字槽盘头螺钉和平垫圈组合件GB 9074.2-1988十字槽盘头螺钉和外锯齿锁紧垫圈组合件GB 9074.3-1988十字槽盘头螺钉和弹簧垫圈组合件GB 9074.4-1988十字槽盘头螺钉、弹簧垫圈和平垫圈组合件GB 9074.5-1988十字槽小盘头螺钉和平垫圈组合件GB 9074.6-1988十字槽小盘头螺钉和大垫圈组合件GB 9074.7-1988十字槽小盘头螺钉和弹簧垫圈组合件GB 9074.8-1988十字槽小盘头螺钉、弹簧垫圈及平垫圈组合件GB 9074.9-1988十字槽沉头螺钉和锥形锁紧垫圈组合件GB 9074.10-1988十字槽半沉头螺钉和锥形锁紧垫圈组合件GB 9074.11-1988十字槽凹穴六角头螺栓和平垫圈组合件GB 9074.12-1988十字槽凹穴六角头螺栓和弹簧垫圈组合件GB 9074.13-1988十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件GB 9074.15-1988六角头螺栓和弹簧垫圈组合件GB 9074.16-1988六角头螺栓和外锯齿锁紧垫圈组合件GB 9074.17-1988六角头螺栓、弹簧垫圈和平垫圈组合件GB 9074.18-88 十字槽盘头自攻螺钉和平垫圈组合件GB 9074.19-88 十字槽盘头自攻螺钉和大垫圈组合件GB 9074.20-1988十字槽凹穴六角头自攻螺钉和平垫圈组合件GB 9074.21-1988十字槽凹穴六角头自攻螺钉和大垫圈组合件GB 9074.22-88 六角头自攻螺钉和平垫圈组合件huangdong2007-04-28 22:04紧固件-螺钉相关国标,共17个压缩包GB 65-85 开槽圆柱头螺钉GB 67-85 开槽盘头螺钉GB 68-85 开槽沉头螺钉GB 69-85 开槽半沉头螺钉GB 70-85 内六角圆柱头螺钉GB 71-1985开槽锥端紧定螺钉GB 72-88 开槽锥端定位螺钉GB 73-1985开槽平端紧定螺钉GB 74-1985开槽凹端紧定螺钉GB 75-1985开槽长圆柱端紧定螺钉GB 77-85 内六角平端紧定螺钉GB 78-85 内六角锥端紧定螺钉GB 79-85 内六角圆柱端紧定螺钉GB 80-85 内六角凹端紧定螺钉GB 83-88 方头长圆柱球面端紧定螺钉GB 84-88 方头凹端紧定螺钉GB 85-88 方头长圆柱端紧定螺钉GB 86-1988方头短圆柱锥端紧定螺钉GB 99-86 开槽圆头木螺钉GB 100-86 开槽沉头木螺钉GB 101-86 开槽半沉头木螺钉GB 102-86 六角头木螺钉GB 818-85 十字槽盘头螺钉GB 819-85 十字槽沉头螺钉GB 820-85 十字槽半沉头螺钉GB 821-1988方头倒角端紧定螺钉GB 822-88 十字槽圆柱头螺钉GB 823-1988十字槽小盘头螺钉GB 825-1988吊环螺钉GB 827-1986标牌铆钉GB 828-1988开槽盘头定位螺钉GB 829-1988开槽圆柱端定位螺钉GB 830-1988开槽圆柱头轴位螺钉GB 831-1988开槽无头,轴位螺钉GB 832-1988开槽带孔球面圆柱头螺钉GB 833-88 开槽大圆柱头螺钉GB 834-1988滚花高头螺钉GB 835-1988滚花平头螺钉GB 836-1988滚花小头螺钉GB 837-1988开槽盘头不脱出螺钉GB 838-1988六角头不脱出螺钉GB 839-1988滚花头不脱出螺钉GB 840-1988塑料滚花头螺钉GB 845-85 十字槽盘头自攻螺钉GB 846-85 十字槽沉头自攻螺钉GB 847-85 十字槽半沉头自攻螺钉GB 884-86 螺钉锁紧挡圈GB 885-86 带锁圈的螺钉锁紧挡圈GB 891-86 螺钉紧固轴端挡圈GB 922-86 木螺钉技术条件GB 944.1-85 螺钉用十字槽GB 946-1988开槽球面圆柱头轴位螺钉GB 947-1988开槽球面大圆柱头螺钉GB 948-1988开槽沉头不脱出螺钉GB 949-1988开槽半沉头不脱出螺钉GB 950-1986十字槽圆头木螺钉GB 951-1986十字槽沉头木螺钉GB 952-1986十字槽半沉头木螺钉GB 953-1988等长双头螺柱C级GB 973-76 十字槽扁圆头螺钉GB 1122-85 螺钉槽铣刀GB 2672-86 内六角花形盘头螺钉GB 2673-1986内六角花形沉头螺钉GB 2674-86 内六角花形半沉头螺钉GB 5280-1985自攻螺钉用螺纹GB 5281-85 内六角圆柱头轴肩螺钉GB 5282-1985开槽盘头自攻螺钉GB 5283-1985开槽沉头自攻螺钉GB 5284-1985开槽半沉头自攻螺钉GB 5285-1985六角头自攻螺钉GB 5358-85 内六角花形螺钉旋具GB 6189-1986紧固件用六角花形E型GB 6190-86 内六角花形圆柱头螺钉4.8级GB 6191-86 内六角花形圆柱头螺钉8.8级GB 6559-1986自攻锁紧螺钉的螺杆粗牙普通螺纹系列GB 6560-1986十字槽盘头自攻锁紧螺钉GB 6561-1986十字槽沉头自攻锁紧螺钉GB 6562-1986十字槽半沉头自攻锁紧螺钉GB 6563-1986六角头自攻锁紧螺钉GB 6564-86 内六角花形圆柱头自攻锁紧螺钉GB 9456-88 十字槽凹穴六角自攻螺钉GB 9456-1988十字槽凹穴六角自攻螺钉GBT 65-2000开槽圆柱头螺钉GBT 67-2000开槽盘头螺钉GBT 68-2000开槽沉头螺钉GBT 69-2000开槽半沉头螺钉GBT 70.1-2000内六角圆柱头螺钉GBT 70.2-2000内六角平圆头螺钉GBT 70.3-2000内六角沉头螺钉GBT 77-2000内六角平端紧定螺钉GBT 78-2000内六角锥端紧定螺钉GBT 79-2000内六角圆柱端紧定螺钉GBT 80-2000内六角凹端紧定螺钉GBT 818-2000十字槽盘头螺钉GBT 819.1-2000十字槽沉头螺钉第1部分钢4.8级GBT 819.2-1997十字槽沉头螺钉第2部分钢8.8、不锈钢A2-70和有色金属CU2或CU3GBT 820-2000十字槽半沉头螺钉GBT 822-2000十字槽圆柱头螺钉GBT 845-1985十字槽盘头自攻螺钉GBT 846-1985十字槽沉头自攻螺钉GBT 847-1985十字槽半沉头自攻螺钉GBT 2672-2004内六角花形盘头螺钉GBT 2674-2004内六角花形半沉头螺钉平锥头铆钉(粗制)GB 865-1986沉头铆钉(粗制)GB 866-1986半沉头铆钉(粗制)GB 867-1986半圆头铆钉GB 868-1986平锥头铆钉GB 869-1986沉头铆钉GB 870-1986半沉头铆钉GB 871-1986扁圆头铆钉GB 872-1986扁平头铆钉GB 873-1986扁圆头半空心铆钉GB 874-1986120°沉头半空心铆钉GB 875-1986偏平头半空心铆钉GB 876-1986空心铆钉GB 975-1986管状铆钉GB 1011-1986大扁圆头铆钉GB 1012-1985120°半沉头铆钉GB 1012-1986120°半沉头铆钉GB 1013-1986平锥头半空心铆钉GB 1014-1986大扁圆头半空心铆钉GB 1015-1986沉头半空心铆钉GB 1016-1986无头铆钉GB 12619-1990抽芯铆钉技术条件GBT 12615-1990封闭型扁圆头抽芯铆钉GBT 12616-1990封闭型沉头抽芯铆钉GBT 12617-1990开口型沉头抽芯铆钉GBT 12618-1990开口型扁圆头抽芯铆钉GBT 15855.1-1995扁圆头击芯铆钉GBT 15855.2-1995沉头击芯铆钉GBT 15855.3-1995击芯铆钉技术条件紧固件沉头用沉孔GB 152.3-1988紧固件圆柱头用沉孔GB 152.4-1988紧固件六角头螺栓和六角螺母用沉孔GB 192-1981普通螺纹基本牙型GB 193-1981普通螺纹直径与螺距系列(直径1-600mm)GB 196-1981普通螺纹基本尺寸(直径1-600mm)GB 197-1981普通螺纹公差与配合(直径1-355mm)GB 922-1986木螺钉技术条件GB 944.1-1985螺钉用十字槽GB 1414-1978管路旋入端用普通螺纹尺寸系列GB 2516-1981普通螺纹偏差表(直径1～355mm)GB 3103.1-1982紧固件公差螺栓、螺钉和螺母GB 3103.2-1982紧固件公差用于精密机械的螺栓,螺钉和螺母GB 5267-1985螺纹紧固件电镀层GB 5276-1985紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注GB 5277-1985紧固件螺栓和螺钉通孔GB 5278-1985紧固件开口销孔和金属丝孔GB 5280-1985自攻螺钉用螺纹GB 5796.1-1986梯形螺纹牙型GB 5796.2-1986梯形螺纹直径与螺矩系列GB 5796.3-1986梯形螺纹基本尺寸GB 5796.4-1986梯形螺纹公差GB 6189-1986紧固件用六角花形E型GB 6559-1986自攻锁紧螺钉的螺杆粗牙普通螺纹系列GB 9145-1988商品紧固件的中等精度普通螺纹极限尺寸GBT 2-2001紧固件外螺纹零件的末端GBT 3-1997普通螺纹收尾、肩距、退刀槽和倒角GBT 192-2003普通螺纹基本牙型GBT 193-2003普通螺纹直径与螺距系列GBT 196-2003普通螺纹基本尺寸GBT 197-2003普通螺纹公差GBT 1228-1991钢结构用高强度大六角头螺栓GBT 1230-1991钢结构用高强度垫圈GBT 1231-1991钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GBT 1237-2000紧固件标记方法GBT 1414-2003普通螺纹管路系列GBT 1415-1992米制锥螺纹GBT 1800.1-1997极限与配合基础第1部分词汇GBT 1800.2-1998极限与配合.基础.第2部分公差, 偏差和配合的基本规定GBT 1800.3-1998极限与配合.基础.第3部分标准公差和基本偏差.数值表GBT 1800.4-1999极限与配合标准公差等级和孔、轴的极限偏差表GBT 2516-2003普通螺纹极限偏差GBT 3098.1-2000紧固件机械性能螺栓, 螺钉和螺柱GBT 3098.2-2000紧固件机械性能螺母粗牙螺柱GBT 3098.3-2000紧固件机械性能紧定螺钉GBT 3098.4-2000紧固件机械性能螺母、细牙螺纹GBT 3098.5-2000紧固件机械性能自攻螺钉GBT 3098.6-2000紧固件机械性能不锈钢螺栓、螺钉、螺柱和螺母GBT 3098.7-2000紧固件机械性能自挤螺钉GBT 3098.8-1992紧固件机械性能耐热用螺纹连接副GBT 3098.9-2002紧固件机械性能有效力矩型钢六角锁紧螺母GBT 3098.10-1993紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母GBT 3098.11-1995紧固件机械性能自钻自攻螺钉GBT 3098.11-2002紧固件机械性能自钻自攻螺钉GBT 3098.12-1996紧固件机械性能螺母锥形保证载荷试验GBT 3098.13-1996紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直径1～10mmGBT 3098.14-2000紧固件机械性能螺母扩孔试验GBT 3098.15-2000紧固件机械性能不锈钢螺母GBT 3098.16-2000紧固件机械性能不锈钢紧绽螺钉GBT 3098.17-2000紧固件机械性能检查氧脆用预载荷试验平行支承面法GBT 3098.18-2004紧固件机械性能盲铆钉试验方法GBT 3098.19-2004紧固件机械性能抽芯铆钉GBT 3098.20-2004紧固件机械性能蝶形螺母保证扭矩GBT 3103.1-2002紧固件公差螺栓、螺钉、螺柱和螺母GBT 3103.3-2000紧固件公差平垫圈GBT 3103.4-1992紧固件公差耐热用螺纹连接副GBT 3632-1995钢结构用扭剪型高强度螺栓连接副GBT 3633-1995钢结构用扭剪型高强度螺栓连接副技术条件GBT 4459.1-1995机械制图螺纹及螺纹紧固件表示法GBT 4459.2-2003机械制图齿轮表示法GBT 4459.3-2000机械制图花键表示法GBT 4459.4-2003机械制图弹簧表示法GBT 4459.5-1999机械制图中心孔表示法GBT 4459.6-1996机械制图动密封圈表示法GBT 4459.7-1998机械制图滚动轴承表示法GBT 5280-2002自攻螺钉用螺纹GBT 5779.1-2000紧固件表面缺陷螺栓、螺钉和螺柱一般要求（注：素材和资料部分来自网络，供参考。

螺纹紧固件的种类及标记通过螺纹起紧固作用的零件称为螺纹紧固件。

常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母及垫圈等，如图9-11所示。

六角头螺栓双头螺柱六角螺母六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母图9-11 螺纹紧固件螺纹紧固件的结构、尺寸均已标准化，在机械设计中不需要单独绘制它们的图样，可以根据设计要求从相应的国家标准中查出所需要的结构尺寸。

一、常用螺纹紧固件的种类（一）螺栓螺栓由螺栓头和螺栓杆两部分组成。

头部形状以六角形应用最多，常用等级为A级和B级，同时又有全螺纹与部分螺纹及粗细杆之分。

决定螺栓规格的尺寸为螺栓公称直径d 及螺栓长度l，选定一种螺栓后，其他部分尺寸可根据有关国家标准查得（见附表）。

（二）双头螺柱双头螺柱两头加工有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。

在结构上分为A级和B级两种。

A级的要在规格前标注“A”，B级的可不标。

双头螺柱的旋入端长度b m与带螺孔的被连接零件的材料有关：（1）青铜、钢，取b m=d1（2）铸铁，取b m=1.25d（3）铝合金，取b m=1.5d（4）非金属材料，取b m=2d决定双头螺柱规格的尺寸为螺柱直径d及紧固端长度l，选定一种双头螺柱后，其他部分尺寸可根据有关标准查得（见附表）。

（三）螺钉螺钉按使用性质可分为连接螺钉和紧定螺钉两种。

前者用于连接，根据头部形状不同有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉等。

后者主要用于防止两相配零件之间发生相对运动，有开槽平端紧定螺钉、开槽锥端紧定螺钉、内六角平端紧定螺钉等。

决定螺钉规格的尺寸为螺钉直径d及长度l，其他部分尺寸可根据有关标准查得（见附表）。

（四）螺母螺母与螺栓或螺柱配合使用，起连接作用。

螺母的形式有六角形、圆形、方形等，以六角头螺母应用最普遍。

圆螺母常用于轴上零件的轴向固定。
