5）顺序功能图（SFC块）的跳（JUMP）符号的输入。 将光标移至顺序功能图（SFC块）的第16行蓝色线条框内， 然后单击快捷工具栏中的“ ”图标，或者按快捷键F8， 会出现如图所示画面。
在“SFC 符号输入”对话框中的“跳（JUMP）”对应 的“步属性”框内输入“0”，单击“确定”按钮，即出 现完整的顺序功能图（SFC块）画面。
一、编程元件——状态继电器（S）
类别 初始状态继电器 回零状态继电器 通用状态继电器 断电保持状态继电器 报警用状态继电器
元件编号 S0～S9 S10～S19 S20～S499 S500～S899 S900～S999
点数
用途及特点
10
用于状态转移图（SFC）的初始 状态
10
多运行模式控制当中，用作返回 原点的状态
程序初始化梯形图编程界面
1）初始化梯形图的输入。在梯形图编程界面中，输入 初始化脉冲指令M8002及置位指令SET S0，如图所示。
程序初始化梯形图画面

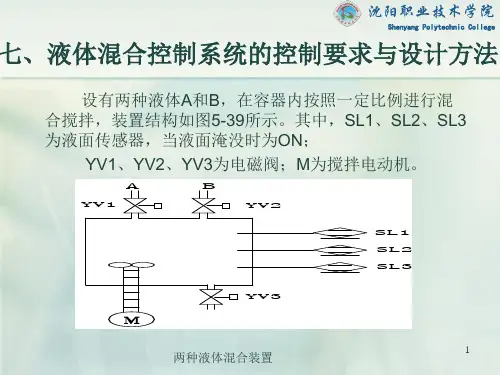

2）启动、停止和连续/单周控制梯形图的输入。利用 “启—保—停”编程方法，输入本任务控制系统的启动、 停止和连续/单周控制的梯形图。
（3）顺序功能图（SFC块）的输入 1）顺序功能图（SFC 块）的命名。双击管理窗口中“程 序”下的“MAIN”图标，出现如图所示画面。
2）在界面左侧管理窗口中，选择“程序”下的“MAIN” 图标，然后单击右键，弹出快捷菜单，选择其中的“改变 程序类型”选项并单击，打开 “改变程序类型”对话框。
3）单击“确定”按钮，然后再单击管理窗口中的 “MAIN”图标即出现利用顺序功能图（SFC块）编程方 法转换成的梯形图画面。
通过由顺序功能图（SFC块）向梯形图的转换，可以得 到本任务PLC控制系统的完整梯形图。
