滑轮组绕线作图一．作图题（共8 小题）1．（2018•凉山州）用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。
2．（2018•青海）如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。
3．（2017•遂宁）如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。
4．（2016•贺州）请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起。
5．（2016•东营）如图所示，某人在A 处提起物体，请在图中画出最省力的绳子绕法。
6．（2014•衡阳）如图所示，某人站在A 处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B 重300N （不计滑轮重、绳重及摩擦力），画出滑轮组的绕线。
7．（2013•日照）如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法。
8．（2006•徐州）如图所示，小强要用滑轮组吊起箱子，请你用笔画线帮他组装一个向下拉绳的滑轮组。
二．解答题（共8 小题）9．（2018•六盘水）如图所示，请画出滑轮组最省力的绕法。
10．（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法。
11．（2015•天水）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
12．（2015•黔东南州）一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m 高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。
13．（2015•佛山）工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕线方法补充完整。
14．（2015•眉山）如图所示，在A 处或B 处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。
添加滑轮并完成滑轮组绕法。
15．（2015•铜仁市）请在图中画出滑轮最省力的绕法。
16．（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法。
作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定:n ＝Sh(S 为绳端移动距离，h 为重物移动距离）；②力关系确定：F Gn 总. （2）找“起点”：根据“奇动偶定"的原则确定绳子的起点位置，即若n 为偶数，绳子从定滑轮绕起，若n 为奇数，绳子从动滑轮绕起。
二．真题精练1.(2020年西藏中考真题）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图.【答案】 解：如图所示：【考点】重力示意图，摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下;物体受到的摩擦力和物体相对运动方向相反.2.（2020年南京中考真题）如图（a)所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力)。
【答案】解：如图所示：【考点】弹力，重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动,受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图，力的作用点在物体几何中心上,方向竖直向下，重力用字母G表示，作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向,用字母F表示。
3。
（2020年连云港中考真题）如图所示,物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
【答案】解:如图所示;【考点】力的三要素及力的示意图，重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直.4。

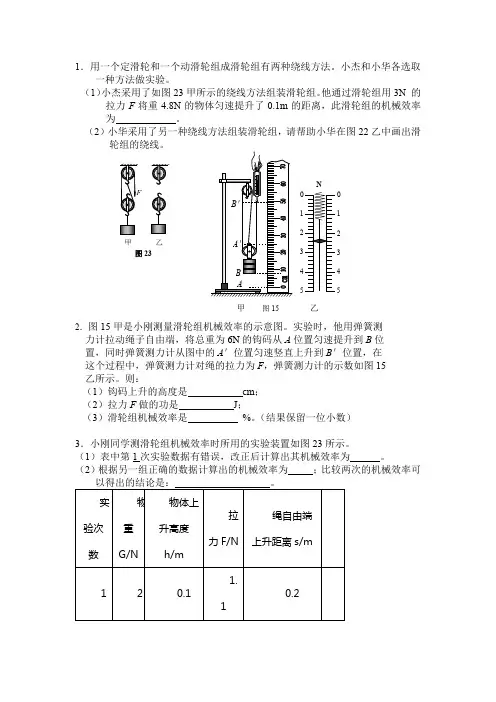

1．用一个定滑轮和一个动滑轮组成滑轮组有两种绕线方法。
小杰和小华各选取一种方法做实验。
（1）小杰采用了如图23甲所示的绕线方法组装滑轮组。
他通过滑轮组用3N 的拉力F 将重4.8N 的物体匀速提升了0.1m 的距离，此滑轮组的机械效率为 。
（2）小华采用了另一种绕线方法组装滑轮组，请帮助小华在图22乙中画出滑轮组的绕线。
2．图15甲是小刚测量滑轮组机械效率的示意图。
实验时，他用弹簧测力计拉动绳子自由端，将总重为6N 的钩码从A 位置匀速提升到B 位 置，同时弹簧测力计从图中的A ＇位置匀速竖直上升到B ＇位置，在 这个过程中，弹簧测力计对绳的拉力为F ，弹簧测力计的示数如图15 乙所示。
则：（1）钩码上升的高度是 cm ； （2）拉力F 做的功是 J ； （3）滑轮组机械效率是 %。
（结果保留一位小数）3．小刚同学测滑轮组机械效率时所用的实验装置如图23所示。
（1）表中第1次实验数据有错误，改正后计算出其机械效率为 。
（2）根据另一组正确的数据计算出的机械效率为 ；比较两次的机械效率可图23乙甲 甲 图15 乙0 1 N2 3（3）实验中拉动弹簧测力计时要注意 。
（4）小刚用弹簧测力计测力时发现示数有忽大忽小现象，引起这种现象的原因是 造成的。
为改变这种现 象，小刚让弹簧测力计静止下来读数，这样他测得的机械效率将 （选填“变大”、“变小”或“不变”）。
（5）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，滑 轮组的机械效率 （选填“变大”、“变小”或“不变”）。
4．图19甲是小刚测动滑轮的机械效率的示 意图。
他用弹簧测力计拉动绳子自由端， 将重为6N 钩码从A 位置匀速提升到B 位 置，同时弹簧测力计从图中的A ' 位置匀 速竖直上升到B ' 位置， 在这个过程中， 弹簧测力计对绳的拉力为F ，弹簧测力计的示数如图18乙所示。
则： (1) 弹簧测力计的示数是 N ； (2) 弹簧测力计移动的距离为 cm ； (3) 滑轮组做的有用功是 J 。
