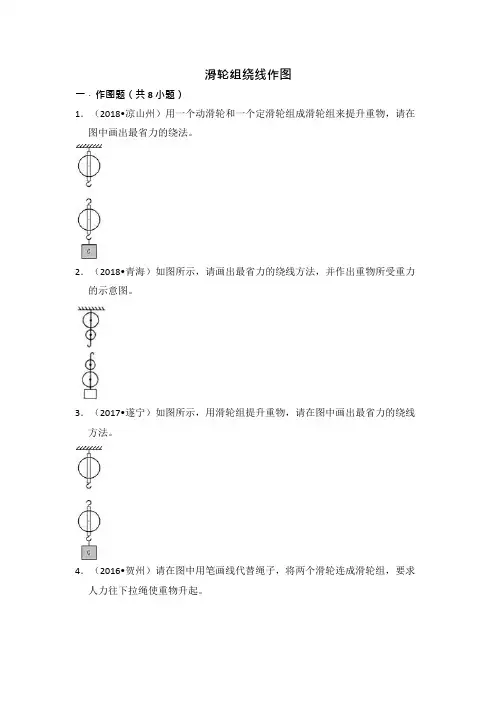

滑轮组绕线作图一．作图题（共8 小题）1．（2018•凉山州）用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。

2．（2018•青海）如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。

3．（2017•遂宁）如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。

4．（2016•贺州）请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起。

5．（2016•东营）如图所示，某人在A 处提起物体，请在图中画出最省力的绳子绕法。

6．（2014•衡阳）如图所示，某人站在A 处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B 重300N （不计滑轮重、绳重及摩擦力），画出滑轮组的绕线。

7．（2013•日照）如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法。

8．（2006•徐州）如图所示，小强要用滑轮组吊起箱子，请你用笔画线帮他组装一个向下拉绳的滑轮组。

二．解答题（共8 小题）9．（2018•六盘水）如图所示，请画出滑轮组最省力的绕法。

10．（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法。

11．（2015•天水）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。

12．（2015•黔东南州）一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m 高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。

13．（2015•佛山）工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕线方法补充完整。

14．（2015•眉山）如图所示，在A 处或B 处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。

添加滑轮并完成滑轮组绕法。

15．（2015•铜仁市）请在图中画出滑轮最省力的绕法。

16．（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法。

一、初中物理滑轮组的省力问题1．如图所示，甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度.若12G G =，所用竖直向上的拉力分别为1F 和2F ，拉力做功的功率分别为1P 和2P ，两装置的机械效率分别为1η和2η（忽略绳重和摩擦），则下列选项中正确的是（ ）.A ．12F F > 12ηη< 12P P <B ．12F F > 12=ηη 12P P =C ．12F F < 12ηη= 12P P <D ．12F F < 12ηη> 12P P >【答案】B 【解析】 【详解】CD ．不计绳重及摩擦，因为拉力:1F G nG =+动（）12n =，23n =，所以绳子受到的拉力分别为：1112F G G =+动（）2213F G G =+动（）因为12G G =，故：12F F ＞故CD 项错误；AB ．因为动滑轮重相同，提升的物体重和高度相同，W G h =额轮，W G h =有用物，所以利用滑轮组做的有用功相同、额外功相同，总功相同；由100%W W 有总η=⨯可知，机械效率相同，即：12ηη=又因为所用时间相同，由WPt=可知，拉力做功的功率：12P P=故A项错误，B项正确。

2．用一个动滑轮提起重100N的物体（绳重与摩擦不计），所用拉力60N。

若用此动滑轮将重200N的物体以0.2m/s速度匀速上升时，拉力功率为_____W。

较前一次提升物体，该滑轮的机械效率_____（选填“变大”、“不变”或“变小”）【答案】44 变大【解析】【详解】[1]根据题意可知，物体以0.2m/s速度匀速上升，对于动滑轮，绳子移动的速度v=2⨯0.2m/s=0.4m/s绳重与摩擦不计，则拉力F=12(G物+G动)即60N=12(100N+G动)解得G动=20N，用此动滑轮将重200N的物体时，拉力F′=12⨯(200N+20N)=110N拉力功率为P=F′v=110N⨯0.4m/s=44W拉力功率为44W。

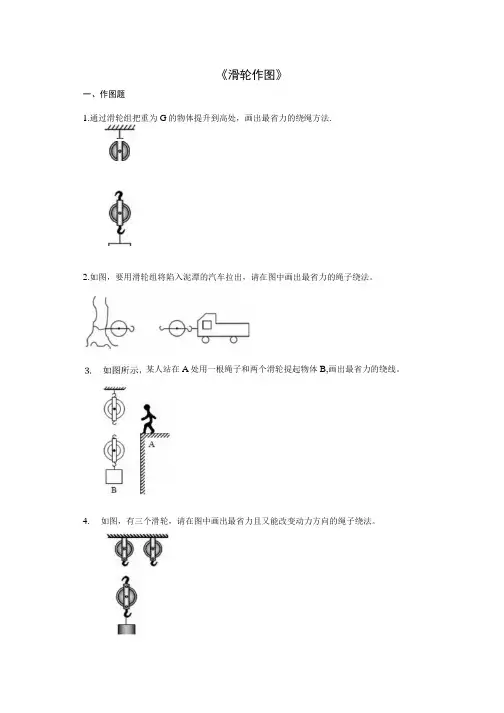

《滑轮作图》一、作图题1.通过滑轮组把重为G的物体提升到高处，画出最省力的绕绳方法.2.如图，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。

某人站在A处用一根绳子和两个滑轮提起物体B,画出最省力的绕线。

4.如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。

5.根据题中所给出的滑轮，请在图中用划线方法画出绕法。

（要求所给的滑轮都利用）6.请在图中画出滑轮组最省力的绕法.2(')7.用图示的滑轮组提升重物，请画出绳子两种绕法。

& 人站在地面上用滑轮组提起物体B,画出图的绕线方式。

9.按照要求画出图中所示滑轮组的穿绳情况.（滑轮重和摩擦不计）要求F = ；G.F=1/4G10.小阳站在地面上，要利用两个滑轮组装成的滑轮组将重物提升到楼上。

请在图中画出最省力的滑轮组绕绳方法。

11.请你在如图中画出用滑轮组提升重物的最省力的绕绳方法。

12.如图，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法.13.请在图中画出最省力的绕绳方法.| G |14.图中，小明在三楼上利用滑轮组提升一重物，请在图中画出最省力的绕线方法。

15.在图中，人站在地面上使用滑轮，画出绕线方法.16.在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起.17.如图所示，画出滑轮组最省力的绳子绕法。

18.为了探究滑轮组的机械效率是否与滑轮组中细绳的绕法有关，根据探究目的测算出如图所示的滑轮组的机械效率后，请你在图乙中画出下一步实验所需的组装图。

甲乙19.如图所示，用滑轮组提升物体，请画出最省力的绳子绕法。

20.利用如图所示的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画岀滑轮组上绳的绕法。

QG21.滑轮组最省力的绕法［⑥ 修A 、_____________22.在图中画出站在地面的人要吊起物体的最省力的绳子绕法。

2021年中考物理总复习专题11 简单机械滑轮、滑轮组、机械效率（基础练习+答案解析）一、选择题（本题共精选20个小题）：1.（2020·湖北省随州市)体重为60kg的工人利用如图滑轮组将一质量为80kg的重物A 匀速提升1m，此时该滑轮组的机械效率为80%（不计绳重与摩擦，g取10N/kg），小明对此工作过程及装置作出了以下论断：①动滑轮重为200N②此过程中，工人对绳的拉力做功1000J③重物匀速上升过程中，它的机械能增大④若增大重物A的质量，该工人用此滑轮组匀速拉起重物时，机械效率不可能达到90%关于小明的以上论断（）A.只有①③正确B.只有②③正确C.只有①②③正确D.①②③④都正确2.（2020·广东省广州市)如图所示，小明分别使用甲、乙、丙、丁四种机械匀速提升物体（绳长不变），测得拉力和物体M、N所受的重力如表所示，则（）F甲F乙F丙F丁GMGN5.5N 12N 5.5N 8N 5N 10NA.甲的机械效率比丙的大B.乙、丁的机械效率相同C.使用丙提升物体M时省力D.实验测得的数据无法算出机械效率3.质量是6kg的物体A放在水平桌面上，利用图所示的装置使物体以0.2m/s的速度做匀速直线运动，弹簧测力计始终保持水平，其示数为2N，不计绳子的伸长和滑轮组内部的摩擦，则（g取10N/kg）（）A.作用在绳端的拉力F为6NB.水平桌面对物体a的摩擦力是2NC.在1s内拉力F做功1.2JD.在1s内拉力F的功率是0.4W4.（2020·重庆A卷)滑轮是提升重物时经常用到的一种机械，工人师傅用500N的拉力F，利用图所示的滑轮将重800N的重物在30s内匀速提高了6m。

下列判断正确的是（）A.绳端移动的速度为0.2m/sB.该滑轮的机械效率为62.5%C.工人师傅拉绳子的功率为200WD.提升重物所做的有用功为3000J5.（多选）(2020·孝感)如图所示，某建筑工人利用滑轮组提升水平面上重900N、底面积为200cm 2的方形货箱，货箱20s内匀速上升4m，工人所用拉力F为400N(不计绳重和摩擦)，则（）A.人拉绳子的速度为0.2m/sB.动滑轮的重力为300NC.此段时间内，拉力F做功为3600JD.当滑轮组对货箱的拉力为零时，货箱对地面的压强为4.5×104Pa6.为探究动滑轮和定滑轮的特点，设计如下两种方式拉升重物，下面关于探究的做法和认识正确的是( )A.用动滑轮提升重物上升h高度，测力计也上升h高度B.若拉升同一物体上升相同高度，用动滑轮拉力更小，且做功更少C.减小动滑轮质量可以提高动滑轮的机械效率D.若用定滑轮提升重物，当拉力竖直向下时最省力7.如图所示，工人用滑轮组吊起质量为80kg的箱子，绳自由端施加的拉力为500N，箱子被匀速竖直提升了3m，不计绳重和摩擦，则工人做的功和滑轮组的机械效率分别( )A.2400J；62.5%B.3000J；80%C.3000J；53.3%D.1500J；62.5%8.如图所示，用力F把重为400N的物体在10 s内匀速提升2m，其中动滑轮重为100N，不计绳重和摩擦．则( )A.绳子的拉力为200NB.滑轮组的机械效率为80%C.拉力的功率为80WD.绳子自由端移动的速度为0.2m/s9.如图所示，用30 N的拉力F沿水平方向拉绳子的一端，使重400N的物体A以0.1 m/s 的速度沿水平地面向左匀速运动了10 s，已知滑轮组的机械效率为80%，则在此过程中( )A.绳子自由端移动的距离为1mB.滑轮组对物体A的水平拉力为90NC.拉力F的功率为3WD.拉力F所做的有用功为72J10.如图所示，用滑轮组提升一水平面上的正方体，物体的边长为0.1m，动滑轮重2N，物重20N，不计绳重和各处摩擦，则下列说法正确的是( )A.当物体被提起匀速向上运动时，滑轮组机械效率约为81%B.当物体匀速上升的速度为0.1m/s时，拉力F的功率为2WC.当物体对水平地面的压强为500Pa时，则拉力F为15ND.当物体对水平地面的压强为400Pa时，则拉力F为9N11.如图所示，小机车通过滑轮组匀速向上提升重为3500N的物体，物体上升速度为1m/s，若动滑轮重500N，机车的最大输出功率为10kW，机车所受阻力不计、绳重及滑轮转动时的摩擦忽略不计，则在重物匀速上升2s的过程中( )A.机车所做的最大功为4×103JB.绳的最大拉力等于1750NC.滑轮组的机械效率为35%D.该装置能提起的最大重物重为9500N作用下，在水平面12.如图甲所示，重为80N的物体在大小为30N、水平向左的拉力F1上以0.4 m/s的速度做匀速运动，滑轮与绳子质量及滑轮轴处摩擦均不计．改用如图作用下，在相同的水平面上向右匀速运乙所示滑轮组后，该物体在水平向右的拉力F2动0.5m，下列说法错误．．的是( )A.物体与地面之间的摩擦力为15N的功率为24WB.拉力F1C.拉力F的大小为90N2做的功是30JD.拉力F213.（2017年重庆A卷）工人师傅用图5所示的滑轮组，将重为800N的重物缓慢匀速竖直提升3m，人对绳的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A.绳子自由端移动的距离为9mB.动滑轮的重力为200NC.人通过滑轮组做的有用功为1500JD.滑轮组的机械效率为53.3%14.如图所示，绳及滑轮重不计，绳与滑轮的摩擦不计。

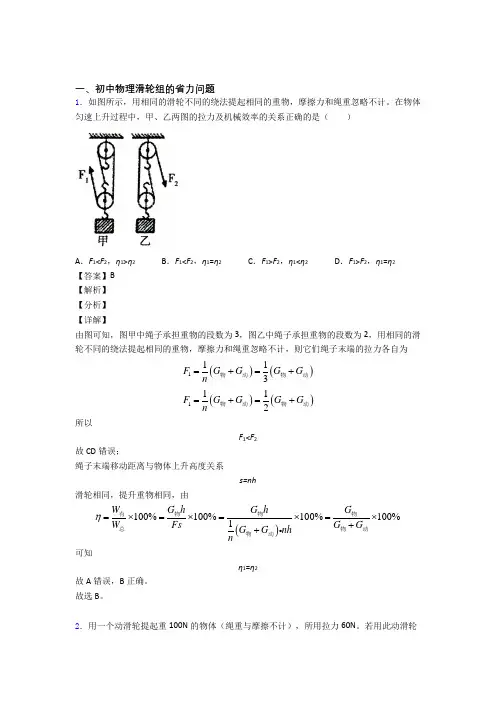

一、初中物理滑轮组的省力问题1．如图所示，用相同的滑轮不同的绕法提起相同的重物，摩擦力和绳重忽略不计。

在物体匀速上升过程中，甲、乙两图的拉力及机械效率的关系正确的是（ ）A ．F 1<F 2，η1>η2B ．F 1<F 2，η1=η2C ．F 1>F 2，η1<η2D ．F 1>F 2，η1=η2【答案】B 【解析】 【分析】 【详解】由图可知，图甲中绳子承担重物的段数为3，图乙中绳子承担重物的段数为2，用相同的滑轮不同的绕法提起相同的重物，摩擦力和绳重忽略不计，则它们绳子末端的拉力各自为()()1113F G G G G n =+=+物动物动 ()()1112F G G G G n =+=+物动物动 所以F 1<F 2故CD 错误；绳子末端移动距离与物体上升高度关系s=nh滑轮相同，提升重物相同，由()100%100%100%100%1W G h G h G W Fs G G G G nh nη=⨯=⨯=⨯=⨯++有物物物总物动物动 可知η1=η2故A 错误，B 正确。

故选B 。

2．用一个动滑轮提起重100N 的物体（绳重与摩擦不计），所用拉力60N 。

若用此动滑轮将重200N 的物体以0.2m/s 速度匀速上升时，拉力功率为_____W 。

较前一次提升物体，该滑轮的机械效率_____（选填“变大”、“不变”或“变小”） 【答案】44 变大 【解析】 【详解】[1]根据题意可知，物体以0.2m/s 速度匀速上升，对于动滑轮，绳子移动的速度v =2⨯0.2m/s=0.4m/s绳重与摩擦不计，则拉力F =12(G 物+G 动) 即60N=12(100N+G 动) 解得G 动=20N ，用此动滑轮将重200N 的物体时，拉力F ′=12⨯(200N+20N)=110N拉力功率为P =F ′v =110N ⨯0.4m/s=44W拉力功率为44W 。

[2]较前一次提升物体，物体的质量增加，重力增大，有用功增大，而摩擦不计、动滑轮重不变，额外功不变，这样有用功在总功中所占的比例增大，滑轮组的机械效率将增大。

2021年中考物理微专题练习——滑轮、滑轮组及斜面一、选择题1.如图所示，不计绳重和摩擦，沿三种不同的方向拉绳使物体匀速上升，所用的力分别是F1、F2、F3，则A. F1较大B. F3较大C. F1、F2、F3的大小不能确定D. 将钩码提升相同的高度，力F1、F2、F3所做的功相等2.使用以下简单机械时，用20N的拉力不能．．提起重30N物体的是A. 一个动滑轮B. 一个定滑轮C. 杠杆D. 斜面3.某人用100N的力提起了350N的重物，那么他可能使用了A. 一个定滑轮B. 一个动滑轮C. 一个定滑轮和一个动滑轮组成的滑轮组D. 一个杠杆4.如下图所示的四种机械装置中，不能省力的装置是（）A. 水管上的水龙头B. 大门上的门把手C. 自行车的脚踏板D. 旗杆顶的定滑轮5.利用如图机械，提升同一重物G ，（不计机械本身的重力和摩擦），所需拉力F 最大的是（ ）A. B. C.D.6.如图所示的各种情况中，用同样大小的力F 将重物匀速提升，若不计摩擦和滑轮重，物重最大的是（ ）A. B. C.D.7.如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是A. B. C.D.8.某人到健身房进行健身活动，用如图所示的牵引装置来锻炼腿部和手部肌肉功能．使用时，若绳A处固定不动，手在B处用力F B拉绳，使重物G匀速上升；若绳B处固定不动，腿在A处用力F A拉绳，使重物G匀速上升．（不考虑绳重和摩擦）下列说法正确的是A. F A＝F BB. F A＞F BC. F A＜F BD. 条件不足，无法确定9.如图所示，用三种方法拉动同一物体在相同的水平地面上做匀速直线运动，使物体以相等速度移动相同的距离．所用拉力分别是F1、F2、F3，这三个力的作用点移动距离分别是s1、s2、s3，移动速度分别为v1、v2、v3，不计滑轮摩擦，则下列说法不正确的是（）A. F1：F2：F3=2：4：1B. F1：F2：F3=2：1：4C. s1：s2：s3=2：4：1D. v1：v2：v3=2：4：110.如图所示，物体A、B的重分别为20N、10N，滑轮和绳子的重忽略不计，此时物体A在水平面上向右作匀速直线运动，若用力F向左拉物体A，使物体A向左作匀速直线运动，则（）A．F＝30N B．F＝20N C．F＝10N D．F＝5N11.利用如图所示的滑轮组匀速提升200N的重物，动滑轮重为10N（不计绳重与摩擦），则拉力F的大小为（）A．70N B．100N C．105N D．110N二、填空题1.指出图中所列工具分别属于那种简单机械，剪刀________；扳手______；钻头________．2. 一个箱子需要从地面搬到汽车上．小冰想用如图甲所示的方法搬运，小雪想用如图乙所示的方法搬运．两种方法克服箱子的重力做的功是________，但小雪的方法会________．3.如图所示，斜面长2m、高1m，把一个质量为24kg的物体沿斜面从斜面底端匀速拉到顶端，需要克服重力做功J。

主题20 滑轮组的计算中考真题（2011年成都市）为了将放置在水平地面上、重G＝100 N的重物提升到高处，小明同学设计了如图甲所示的滑轮组装置．当小明用图乙所示随时间变化的竖直向下拉力F拉绳时，重物的速度v和上升的高度h随时间t变化的关系图像分别如图丙和丁所示．若重物与地面的接触面积S＝5×10－2m2，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向，求：(1)在2～3 s内，拉力F的功率P及滑轮组的机械效率η．(2)在1～2 s内，拉力F做的功W．(3)在0～1 s内，重物对地面的压强p．【解析】(1)在2～3 s内，重物做匀速运动，v3＝2.50 m／s，拉力F3＝40 N，因为连接动滑轮的绳子有三根，所以拉力F的作用点下降的距离是重物上升高度h3的三倍．P＝F3v3＝100 W；η＝（W有用／W总）×100%＝[Gh3／(3F3h3)]×100%＝83.33%；(2)在1～2 s内，拉力F2＝50 N，重物上升高度h2＝1.25 m．W＝3F2h2，代入数据解得W＝187.5 J；(3)动滑轮重G动＝3F3－G＝20N,在0～1s 内．拉力F1＝30N．把动滑轮和重物看成整体，则这个整体受到向下的重力、向上的支持力以及三根绳向上的拉力的作用处于静止状态．支持力F支＝G＋G动－3F1＝30N，重物对地面的压力F压＝F支＝30 N，P＝F压／S ＝30 N／(5×10－2m2)＝600 Pa．拓展延伸1．随着社会的发展，人们生活水平的提高，人们的住房条件也得到了很大的改善．小明家最近购置了一套新房，为了帮助爸爸将重600 N的装修材料运送到6m高的楼上，小明利用物理课上学过的滑轮组，设计了如图甲所示的材料搬运方案（其中每个滑轮重30 N，绳子足够长，所能承受的最大拉力为250N，不计绳重及摩擦）．(1)计算说明绳子的拉力是否超过绳子的最大承受力？(2)小明爸爸观察该装置后，想如果将该装置的滑轮位置颠倒（图乙）是否会更省力一些，请你按照小明爸爸的想法，用笔画线在乙图绕上绳子并说明小明爸爸的想法是否正确．(3)求两种方案的机械效率之比？(4)综合分析评估两个方案，你认为哪个方案更好一些？说明理由．2．一辆汽车不小心开进了泥潭中，司机取来一套滑轮组欲将汽车从泥潭中拉出，如图所示．若车重为8×104 N，汽车受到的阻力为车重的0.03倍，滑轮组的机械效率为80%，问：(1)司机至少需用多大的力才能将汽车从泥潭中拉出？(2)若拉动汽车时，汽车前进的速度为0.1m／s，则司机做功的功率是多少？3．如图所示，用滑轮组拉着重600N的物体A沿水平方向匀速移动，在40 s内移动了8m，拉力F做的功为1 280 J．(1)求拉力F的大小和功率；(2)若滑轮组的机械效率为95%，求动滑轮的重力（不计绳重及绳子与滑轮间的摩擦）．精要评点本主题以滑轮组为纽带，重在考查学生利用相关知识进行计算的能力，滑轮组的呈现方式富有变化．既有竖直方向的，又有水平方向的，还有竖直方向与水平方向结合的；既有一定一动的．也有一定二动的，还有二定一动的；既有明确给出已知条件的，又有将已知条件隐含在函数图像上的，通过上述的处理，能有效地考查学生灵活应用物理知识解决实际问题的综合能力，涉及本套试题的知识点及其相关计算公式有：滑轮组绳子自由端的拉力F＝(G物＋G动）/n……①，绳子自由端移动的距离与物体移动距离的关系S＝nh……②，机械效率的计算公式η＝W有用／W总……③，η＝G／nF……④，η＝G/(G＋G动)……⑤，重力G＝mg……⑥，功率P＝W／t……⑦，P＝Fv……⑧．失分点跟踪1．在综合分析评估两个方案时，失分在不能从效率、省力、安全这三个方面进行综合考虑．事实上，小明的方案机械效率高，爸爸的方案比较省力，但小明的方案比较安全，综合上述三个因素分析，还是小明的方案好．2．在计算司机做功的功率时，失分在错将汽车前进的速度当作司机拉动绳子的速度，导致错解得功率P＝Fv＝75 W．在求拉力F的大小时，失分也在错将物体移动8m视为拉力F移动的距离为8 m，导致计算的错误．所以在有关滑轮组的计算中，一定要注意，物体的移动距离或速度与绳子自由端移动距离或速度是不同的，它们之间的换算关系是s＝nh，v绳＝nv物．参考答案1．(1)没有(2)如答图正确．(3)22／21．(4)小明的方案更好一些．2．(1)750N．(2)300W．3．(1)32 W；(2)8N．一、选择题（本题共12小题，每小题各2分，共24分）1．下面是对日常生活中一些物品的质量和长度的估计，其中最接近实际的是A．一个苹果的质量约为1.5kg B．20个鸡蛋的质量约为500gC．比赛用篮球的直径约为25cm D．普通学生课桌的高度约为150cm2．为宣传“绿色出行，低碳生活”理念，三个好朋友在某景点进行了一场有趣的运动比赛。

力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。

7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。

14.17.（2015•河南）图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L115.13.（2015•宜宾）如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．请画出木棒所受重力G的示意图；请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L16.（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．17.（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．18.14．（2015•黄冈）随着人民生活水平的提高，小汽车逐步走进千家万户，如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图19.（2015•眉山）如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．20.（2017•贵州）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．答案解析部分一、作图题1.【答案】解：（1）（2）【解析】【解答】解：（1）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：（2）篮球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：【分析】（1）光线通过玻璃砖在两个表面发生两次折射：第一次从空气斜射进入玻璃砖，折射光线向法线偏折，折射角小于入射角；第二次从玻璃砖斜射进入空气，折射光线远离法线偏折，折射角大于入射角．（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．2.【答案】解：如图所示：【解析】【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．3.【答案】解：物体在斜面上受到的重力方向竖直向下，作用点（重心）在其几何中心上；斜面对物体的支持力方向垂直斜面向上，作用点也在物体的几何中心上，与重力画出共点力．如图所示：【解析】【解答】首先对物体的受力情况进行分析，可知，它受到重力、斜面对它的支持力，因为斜面是光滑的，不受摩擦力的作用，再再按照力的示意图的画法法将这两个力表示出来．【分析】在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．判断此种状态下的物体受力情况，关键是要看是不是有摩擦力，如果说斜面光滑，一般认为是没有摩擦力的．4.【答案】解：【解析】【解答】解：足球静止在水平地面上，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．因为这两个力是一对平衡力，所以作图时两条线段长度要相等．如图所示：【分析】足球静止在水平地面上，所以受到重力G和地面对它的支持力F支的作用，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解析】【解答】解：重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：【分析】小球静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心6.【答案】【解】如下图【解析】【解答】首先要找出球受墙壁的支撑的支撑点，支撑点就是接触点，紧接着由于受力平衡，球受到重力和绳子的拉力，绳子拉力由于分解成向上的力和向右的力，向上的力和重力平衡了，剩下向右的力只能是和墙壁的支持力平衡，故支持力向左。

滑轮及其滑轮组1、定滑轮：①定义：轴线固定，只有轮绕轴线转动，其轴不随物体一起移动。

②实质：是一个等臂杠杆的变形。

③特点：不省力也不费距离，但可以改变力的方向。

④拉力端绳子伸长长度与物体上升高度关系：S=h。

⑤使用定滑轮时，不论向哪个方向拉弹簧秤的示数都不变。

2、动滑轮：①定义：轮绕轴线转动，轴线也同时随物体一起移动。

②实质：是动力臂为阻力臂两倍的杠杆的变形。

③特点：能省一半力，但不改变力的方向且多费距离。

④省力情况：F＝1/2G物（不考虑动滑轮重和摩擦）F＝1/2（G物＋G动）（不考虑摩擦）⑤拉力端绳子伸长长度与物体上升高度关系：S绳=2h 。

⑥使用动滑轮时，如果跨过滑轮的两段绳子不平行，它们间的夹角越大，弹簧秤的示数越大。

3、滑轮组：①定义：由动滑轮和定滑轮组成的装置。

②特点：既能省力又改变力的方向。

③省力情况：（其中n为跨在动滑轮上的绳子股数）（1）竖直提物：Ⅰ不考虑动滑轮重和摩擦：F＝1/n×G 物Ⅱ不考虑摩擦，但计动滑轮重F＝1/n（G物＋G 动滑轮）Ⅲ拉力绳子自由端伸长的距离S与物体上升的距离h的关系：S＝nh；Ⅳ物体移动的速度V物与绳子自由端绳子伸长的速度V 绳的关系：V绳＝nV 物；典型例题如图所示，弹簧测力计A、B分别系在两个墙面上，中间滑轮组绳端的拉力为F，则弹簧测力计B的示数是。

解析：以右侧滑轮为研究对象分析受力，如下图所示，根据力的平衡知识可知：F B=2FFF F B答案：2F针对练习1小凡同学在“探究定滑轮和动滑轮特点”的实验中，装置图如下图所示．（1）在探究定滑轮时，照图乙操作，觉得读数不方便，于是把测力计倒过来，即测力计吊环系在拉绳上，用手拉挂钩，测力计的示数会___________ （“变大”、“变小”或“不变”），其理由是______________________________。

（2）在探究动滑轮时，照图丙操作，记录数据如下表，分析数据发现，测力计的示数F大于物重G的一半，与课本结论存在差异，其原因是__________________________.请给出一条减小此差异的建议________________________________________。

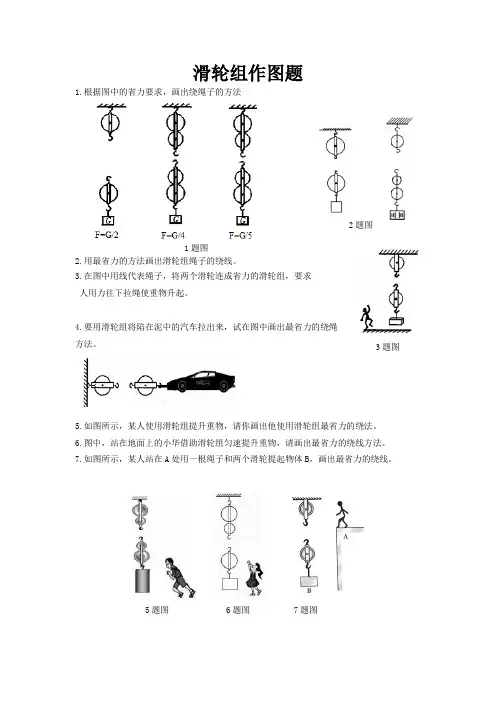

滑轮组作图题1.根据图中的省力要求，画出绕绳子的方法
1题图
2.用最省力的方法画出滑轮组绳子的绕线。

3.在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求
人用力往下拉绳使重物升起。

4.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳
方法。

5.如图所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕法。

6.图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法。

7.如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。

5题图 6题图 7题图
2题图
3题图。

一、初中物理滑轮组的省力问题1．为了开发和利用深海的资源，我国某科研考察队在远海进行科学实验时，使用母船上的起降设备，将我国最新自主研制的“潜龙三号”无人潜水器，从母船甲板上吊起并降到海面上，如图甲所示，该起降设备利用了液压装置、杠杆、滑轮组等，“潜龙三号”潜水器是我国最新研制的具有高智能的自动巡航潜水器，长3.5米、高1.5米、重1.5吨，可抵达3850米深海连续航行42小时48分钟、航程15682公里。

(1)起降设备中滑轮组的结构示意图如图乙所示，请你用笔画线代表钢丝绳，画出最省力的绕线方法____。

(2)该起降设备若在1min 内将“潜龙三号”匀速提升了20m ，该过程中钢丝绳的拉力由电动机提供，电动机的输出功率是10kW ，则钢丝绳的拉力是多少____？ (3)该滑轮组的机械效率是多少____？【答案】 7500N 50%【解析】 【分析】(1)在使用滑轮组提升重物时，既要考虑到它的省力情况，还应注意动力的施力方向。

(2)已知作用在动滑轮上的绳子段数和“潜龙三号”上升的高度，可以得到钢丝绳拉下的长度；已知电动机的输出功率，可以得到拉力做的功；已知拉力做的功和做功时间，利用公式WP t=得到拉力。

(3)根据G mg =和W Gh =有求出有用功，再根据100%η⨯有总W =W 求出该滑轮组的机械效率。

【详解】(1)[1]对由两个动滑轮和两个定滑轮组成的滑轮组，可绕线方法有4股和5股两种，两种方法都达到了省力的目的，但拉力的方向不同，有5股绕线的方法拉力方向向上；有4股绕线的方法拉力方向向下，根据题意可知拉力方向向下，因此从定滑轮上固定，如图所示：(2)[2]钢丝绳端移动的距离420m 80m s nh ==⨯=把“潜龙三号”提升20m 拉力做的功351010W 60s 610J W Pt ==⨯⨯=⨯钢丝绳的拉力5610J 7500N 80mW F s ⨯===(3)[3]“潜龙三号”的重力341.510kg 10N/kg 1.510N G mg ==⨯⨯=⨯有用功451.510N 20m 310J W Gh ==⨯⨯=⨯有滑轮组的机械效率55310J100%100%50%610JW W η⨯=⨯=⨯=⨯有2．如图所示的滑轮组，不计绳重及摩擦。

中考物理作图题精练精解：作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定：n ＝Sh(S 为绳端移动距离，h 为重物移动距离)；②力关系确定：F G n 总。

（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置，即若n 为偶数，绳子从定滑轮绕起，若n 为奇数，绳子从动滑轮绕起。

二．真题精练1.（2020年西藏中考真题）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。

【答案】 解：如图所示：【考点】重力示意图，摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的，物体受到的静摩擦力的方向与物体运动趋势的方向相反，如下图所示：【分析】物体受到的重力竖直向下；物体受到的摩擦力和物体相对运动方向相反。

2.（2020年南京中考真题）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

【答案】解：如图所示：【考点】弹力，重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动，受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心，示意图如图所示：【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G 表示，作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向，用字母F 表示。

3.（2020年连云港中考真题）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

【答案】解：如图所示；【考点】力的三要素及力的示意图，重力示意图【解析】【解答】物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，物体A 处于平衡状态，A受到重力和支持力，从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图，如图所示：【分析】物体受到的重力竖直向下，支持力和支撑面垂直。

一、初中物理滑轮组的省力问题1．建筑工地上需要将6块相同的砖从地面运送到楼顶，工人师傅利用如图所示的装置分三次运送，第一次运1块，第二次运2块，第三次运3块。

每次运送时，砖都以相同的速度匀速上升相同高度，绳重及摩擦均忽略不计。

这三次拉力依次为F 1、F 2、F 3，拉力做的功为W 1、W 2、W 3，有用功率为P 1、P 2、P 3，机械效率为η1、η2、η3，则（ ）A ．F 1+F 2=F 3B ．W 1+W 2=W 3C ．η1+η2=η3D ．P 1+P 2=P 3【答案】D 【解析】 【分析】由图可知，作用在动滑轮上绳子为２股；绳重，摩擦不计时，用Ｆ＝1(+)nG G 动 分析F 1,F 2,F 3之间关系；再依==+W Gh GW G h G G η=有总总动。

通过计算特殊值，判断等式是否成立。

【详解】 A ．由题意得F １＝11(+)=+2G G G G n 动动（）； F ２＝11(2+)=+2G G G G n 动动（2）； F １＋F ２＝111(+)++(3+2222G G G G G G 动动动（2）=） Ｆ３＝11(3+)=+2G G G G n 动动（3）因为11(3+2)>(3+22G G G G 动动） 所以123(+)>F F F故Ａ不符合题意； Ｂ．由于物体升高均为h ；W １＋W ２＝F １h ＋F ２h ＝(F １+F ２)hW 3=F 3h ；因为(F １＋F ２)>F ３ 所以123(+)>W W W故B 不合符题意； C ． 依==+W Gh GW G h G G η=有总总动，说明滑轮组一定时，物重越大，机械效率越大，即123<<ηηη ，故C 不合符题意；D ．由W 有=Gh ，P =Ght可知 1223++Gh Gh GhP P t t t== ； 33Gh P t=所以P 1+P 2=P 3，故D 符合题意。

一、初中物理滑轮组的省力问题1．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg ，绳子能承受的最大拉力为1200N ，不计滑轮以及绳重，不计轮、轴间摩擦，g 取10N/kg ，则至少需要吊运的次数是（ ）A ．9次B ．10次C ．11次D ．12次【答案】D【解析】【详解】 由题意及图知吊起重物的绳子股数为n =4，最大拉力1200F N =，一次能吊起的大米重力为：14412004800G F N N ==⨯=，一次能吊起的大米质量为：14800N 480kg 10N/kgG m g ===， 因为每袋大米的质量是50kg ，故一次能吊起的大米袋数为： 1480kg 9.650kg /n ==袋袋， 由题意知一次能吊起9袋大米，即19n =， 则至少需要吊运的次数是：/10011.19n ==袋次袋次， 至少需要吊运12次。

故选D 。

2．(1)如图甲所示，图中的装置相当于一个_______(填一种简单机械的名称)．(2)如图乙所示，使用此简单机械的主要目的是_______．(3)如图丙所示，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，就做成了能自动回头的“魔罐”，当将”魔罐“在水平地面上滚出后，还能自动滚回来，这说明_______．【答案】滑轮组省力机械能之间可以相互转化【解析】【详解】(1)[1]由图甲可知，绳子和木棍组合在一起，起到滑轮组的作用，用较小的力就可以使作用有较大力的两根木棍靠拢，说明使用该滑轮组可以省力；(2)[2]图乙是过盘山公路，盘山公路相当于斜面，山高一定，盘山公路相当于增大了斜面长度，因为在斜面高一定时，斜面越长越省力，所以人们修建盘山公路的目的是为了省力；(3)[3]魔罐在开始滚动的时候，具有动能，滚动的过程中，罐子动能转化为橡皮筋的弹性势能，当动能为零时，弹性势能最大，魔罐开始向回滚动，在魔罐滚回来的过程中橡皮筋弹性势能减小，罐子动能增大，弹性势能转化为动能。

一、初中物理滑轮组的省力问题1．如图所示，甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度.若12G G =，所用竖直向上的拉力分别为1F 和2F ，拉力做功的功率分别为1P 和2P ，两装置的机械效率分别为1η和2η（忽略绳重和摩擦），则下列选项中正确的是（ ）.A ．12F F > 12ηη< 12P P <B ．12F F > 12=ηη 12P P =C ．12F F < 12ηη= 12P P <D ．12F F < 12ηη> 12P P >【答案】B 【解析】 【详解】CD ．不计绳重及摩擦，因为拉力:1F G nG =+动（）12n =，23n =，所以绳子受到的拉力分别为：1112F G G =+动（）2213F G G =+动（）因为12G G =，故：12F F ＞故CD 项错误；AB ．因为动滑轮重相同，提升的物体重和高度相同，W G h =额轮，W G h =有用物，所以利用滑轮组做的有用功相同、额外功相同，总功相同；由100%W W 有总η=⨯可知，机械效率相同，即：12ηη=又因为所用时间相同，由WP t=可知，拉力做功的功率： 12P P =故A 项错误，B 项正确。

2．小夏利用如图所示的滑轮组将重为280 N 的物体匀速提起。

已知他自身所受的重力为500 N ，双脚与地面的总接触面积为400 cm 2 ，动滑轮所受的重力为120 N ，若不计绳重和摩擦，小夏对地面的压强为_____Pa 。

【答案】7500 【解析】 【分析】 【详解】小夏对绳子的拉力为280N 120N 200N 11(22F G G =++⨯==动())小夏受到绳子的拉力F 拉、重力G 、地面的支持力F 支，因为小夏静止，小夏受到的重力等于拉力加上支持力，则地面的支持力500N 200N 300N F G F =-=-=人支拉由于力的作用是相互的，则小夏对地面的压力300N F F ==压支受力面积22400cm 0.04m S ==小夏对地面的压强2300N7500Pa 0.04m F p S ===压3．用如图所示的滑轮组，将重为16 N 的物体以0.2 m/s 的速度匀速提升，滑轮组的机械效率为80%，若不计绳重及摩擦，拉力F 为__N ，拉力的功率为__W ，动滑轮的重力为__N ．【答案】10 4 4 【解析】 【分析】 【详解】（1）由图知，n =2，则拉力端移动的距离s =2h ，滑轮组的机械效率：22W Gh Gh GW FS F h Fη====有用总则拉力16N 10N 2280%G F η===⨯ （2）拉力端移动的速度v =2v 物=2×0.2m/s=0.4m/s ，拉力做功功率:P=Fv =10N×0.4m/s=4W ；（3）不计绳重及摩擦，拉力()12F G G =+动 动滑轮重力：G 动=2F ﹣G =2×10N ﹣16N=4N ．4．如图所示，在水平拉力F 的作用下，重为300 N 的物体恰能在水平桌面上以0.lm/s 的速度做匀速直线运动，此时物体与桌面的摩擦力大小为60N （不计绳重、动滑轮重及摩擦），则拉力F =_________N 及其功率P =_______W 。

专题一作图题命题分析广东省近五年中考物理命题分析考点20232022202120202019光学作图省题15(2)省题15(2)省题15(3)省题15(2)省题15(2) 力学作图省题15(1)省题15(1)省题15(1)省题15(1)省题15(1)电磁学作图省题15(3)省题15(3)省题15(2)省题15(3)省题15(3)作图题的基本要求：(1)线条要工整、清楚。

直线要用直尺，曲线要光滑连接。

(2)符号要规范。

画图题中要注明各物理量的符号(有时还标单位符号)。

这些物理量符号是物理学上规定统一或是约定俗成的。

类型一光学作图考向1光的直线传播作图例1《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB(烛焰可以抽象为带箭头的线段)通过纸杯的小孔在黑塑料膜虚线上所成的像A′B′，并标明两条光线的传播方向。

答案名师点拨作图依据：在同种均匀介质中光沿直线传播。

作图方法及规范：(1)作图必须使用刻度尺；(2)光线用实线表示，加箭头表示光的传播方向；(3)实像用实线。

考向2光的反射作图与光的折射作图例2(2023·泸州)一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。

请在图中画出折射光线，并标出折射角的角度大小。

答案解析过入射点O的垂直于界面的虚线是法线，根据反射角等于入射角等于53°，画出反射光线；反射光线与界面的夹角为90°－53°＝37°，光从空气斜射入水中，折射角小于入射角，画出折射光线，由于折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°－37°＝53°，折射角为90°－53°＝37°，如答图所示。

名师点拨作图依据：(1)光的反射定律：反射角等于入射角，反射光线、入射光线分居法线两侧。

《滑轮组的设计与组装》一、作图题1.用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。

2.小华借助滑轮组提升重物，请画出最省力的绕线方法。

3.根据题中所给出的滑轮，请在图中用划线方法画出绕法。

(要求所给的滑轮都利用)4.利用图中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处，请画出滑轮组中绳的绕法。

5.工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕线方法补充完整。

6.如图所示，人站在一斜面顶上，用滑轮组将一重物G拉上来，请画出最省力的绕线方式。

7.请在图中画出人拉重物上升，最省力的绕线方法。

8.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。

9.一辆汽车不慎陷入泥泞地面，汽车司机找来足够的绳子、三个滑轮，想组成滑轮组将汽车拖出，请你在图中画出最省力的绳子的绕法。

10.根据图中的省力要求，画出滑轮组绳子的绕法(忽略动滑轮的重力和一切摩擦)．11.按要求连接滑轮组．12.按图中所给的省力条件，画出各滑轮组绳子穿绕方法。

图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力。

13.如图，站在地面上的人通过滑轮组提升物体，请画出滑轮组的绕线。

14.如图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力。

15.要利用如图所示的滑轮组吊起重1000N的重物，若绳子能承受的最大拉力为400N，则应怎样绕制滑轮组？(滑轮重和摩擦不计)16.站在地面上的人想尽可能小的力提升水桶。

请在图中画出滑轮组绳子的绕法。

17.工人师傅想站在水平地面上，利用滑轮组把重物提升到楼上．请你帮助工人师傅组装如图所示的滑轮组．18.在图中画出最省力的绳子绕法。

19.在图中。

画出使用滑轮组提升物体时最省力的绳子绕法。

20.某同学通过一滑轮组将重为320N的物体匀速提起只用了100N的力，已知该滑轮组的机械效率为80%，请你选取图中适当的滑轮组，并画出符合此要求的绳子的绕法(写出分析过程)．21.请用笔画线代替绳子在如图所示的滑轮组上画出最省力的绕线方式。
