《数字信号处理》教案第一章：绪论1.1 课程介绍理解数字信号处理的基本概念了解数字信号处理的发展历程明确数字信号处理的应用领域1.2 信号的概念与分类定义信号、模拟信号和数字信号掌握信号的分类和特点理解信号的采样与量化过程1.3 数字信号处理的基本算法掌握离散傅里叶变换（DFT）了解快速傅里叶变换（FFT）学习Z变换及其应用第二章：离散时间信号与系统2.1 离散时间信号理解离散时间信号的定义熟悉离散时间信号的表示方法掌握离散时间信号的运算2.2 离散时间系统定义离散时间系统及其特性学习线性时不变（LTI）系统的性质了解离散时间系统的响应2.3 离散时间系统的性质掌握系统的稳定性、因果性和线性学习时域和频域特性分析方法第三章：离散傅里叶变换3.1 离散傅里叶变换（DFT）推导DFT的数学表达式理解DFT的性质和特点熟悉DFT的应用领域3.2 快速傅里叶变换（FFT）介绍FFT的基本概念掌握FFT的计算步骤学习FFT的应用实例3.3 离散傅里叶变换的局限性探讨DFT在处理非周期信号时的局限性了解基于DFT的信号处理方法第四章：数字滤波器设计4.1 滤波器的基本概念理解滤波器的定义和分类熟悉滤波器的特性指标学习滤波器的设计方法4.2 数字滤波器的设计方法掌握常见数字滤波器的设计算法学习IIR和FIR滤波器的区别与联系了解自适应滤波器的设计方法4.3 数字滤波器的应用探讨数字滤波器在信号处理领域的应用学习滤波器在通信、语音处理等领域的应用实例第五章：数字信号处理实现5.1 数字信号处理器（DSP）概述了解DSP的定义和发展历程熟悉DSP的特点和应用领域5.2 常用DSP芯片介绍学习TMS320系列DSP芯片的结构和性能了解其他常用DSP芯片的特点和应用5.3 DSP编程与实现掌握DSP编程的基本方法学习DSP算法实现和优化技巧探讨DSP在实际应用中的问题与解决方案第六章：数字信号处理的应用领域6.1 通信系统中的应用理解数字信号处理在通信系统中的重要性学习调制解调、信道编码和解码等通信技术探讨数字信号处理在无线通信和光通信中的应用6.2 音频信号处理熟悉音频信号处理的基本概念和算法学习音频压缩、回声消除和噪声抑制等技术了解数字信号处理在音乐合成和音频效果处理中的应用6.3 图像处理与视频压缩掌握数字图像处理的基本原理和方法学习图像滤波、边缘检测和图像压缩等技术探讨数字信号处理在视频处理和多媒体通信中的应用第七章：数字信号处理工具与软件7.1 MATLAB在数字信号处理中的应用学习MATLAB的基本操作和编程方法熟悉MATLAB中的信号处理工具箱和函数掌握利用MATLAB进行数字信号处理实验和分析的方法7.2 其他数字信号处理工具和软件了解常用的数字信号处理工具和软件，如Python、Octave等学习这些工具和软件的特点和应用实例探讨数字信号处理工具和软件的选择与使用第八章：数字信号处理实验与实践8.1 数字信号处理实验概述明确实验目的和要求学习实验原理和方法掌握实验数据的采集和处理8.2 常用数字信号处理实验完成离散信号与系统、离散傅里叶变换、数字滤波器设计等实验8.3 数字信号处理实验设备与工具熟悉实验设备的结构和操作方法学习实验工具的使用技巧和安全注意事项第九章：数字信号处理的发展趋势9.1 与数字信号处理探讨技术在数字信号处理中的应用学习深度学习、神经网络等算法在信号处理领域的应用实例9.2 物联网与数字信号处理理解物联网技术与数字信号处理的关系学习数字信号处理在物联网中的应用，如传感器信号处理、无线通信等9.3 边缘计算与数字信号处理了解边缘计算的概念和应用场景探讨数字信号处理在边缘计算中的作用和挑战10.1 课程回顾梳理本门课程的主要内容和知识点10.2 数字信号处理在未来的发展展望数字信号处理技术在各个领域的应用前景探讨数字信号处理技术的发展趋势和挑战10.3 课程考核与评价明确课程考核方式和评价标准鼓励学生积极参与课堂讨论和实践活动，提高综合素质重点和难点解析重点一：信号的概念与分类信号的定义和分类是理解数字信号处理的基础，需要重点关注。

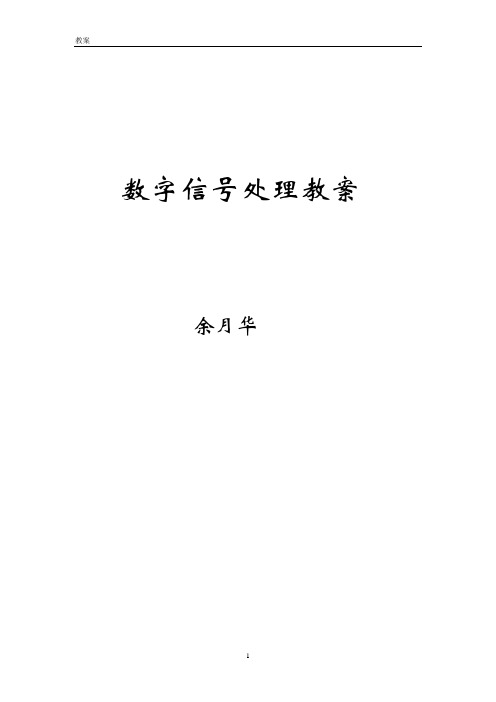

数字信号处理教案余月华课程特点:本课程是为电子、通信专业三年级学生开设的一门课程，它是在学生学完了信号与系统的课程后，进一步为学习专业知识打基础的课程。
本课程将通过讲课、练习使学生掌握数字信号处理的基本理论和方法。
课程内容包括：离散时间信号与系统；离散变换及其快速算法；数字滤波器结构；数字滤波器设计；数字信号处理系统的实现等。
本课程逻辑性很强, 很细致, 很深刻；先难后易, 前三章有一定的难度, 倘能努力学懂前三章(或前三章的0080), 后面的学习就会容易一些；只要在课堂上专心听讲, 一般是可以听得懂的, 但即便能听懂, 习题还是难以顺利完成。
这是因为数字信号分析技巧性很强, 只了解基本的理论和方法, 不辅以相应的技巧, 是很难顺利应用理论和方法的。
论证训练是信号分析课基本的,也是重要的内容之一, 也是最难的内容之一。
因此, 理解证明的思维方式, 学习基本的证明方法, 掌握叙述和书写证明的一般语言和格式, 是信号分析教学贯穿始终的一项任务。
鉴于此, 建议的学习方法是： 预习, 课堂上认真听讲, 必须记笔记, 但要注意以听为主, 力争在课堂上能听懂七、八成。
课后不要急于完成作业, 先认真整理笔记, 补充课堂讲授中太简或跳过的推导, 阅读教科书, 学习证明或推导的叙述和书写。
基本掌握了课堂教学内容后, 再去做作业。
在学习中, 要养成多想问题的习惯。
课堂讲授方法:1. 关于教材: 《数字信号处理》 作者 丁玉美 高西全 西安电子科技大学出版社2. 内容多, 课时紧: 大学课堂教学与中学不同的是每次课介绍的内容很多, 因此, 内容重复的次数少, 讲课只注重思想性与基本思路, 具体内容或推导特别是同类型或较简的推理论证及推导计算, 可能讲得很简, 留给课后的学习任务一般很重。
.3. 讲解的重点: 概念的意义与理解, 理论的体系, 定理的意义、条件、结论、定理证明的分析与思路, 具有代表性的证明方法, 解题的方法与技巧，某些精细概念之间的本质差别. 在教学中, 可能会写出某些定理证明, 以后一般不会做特别具体的证明叙述.4. 要求、辅导及考试：a. 学习方法: 适应大学的学习方法, 尽快进入角色。

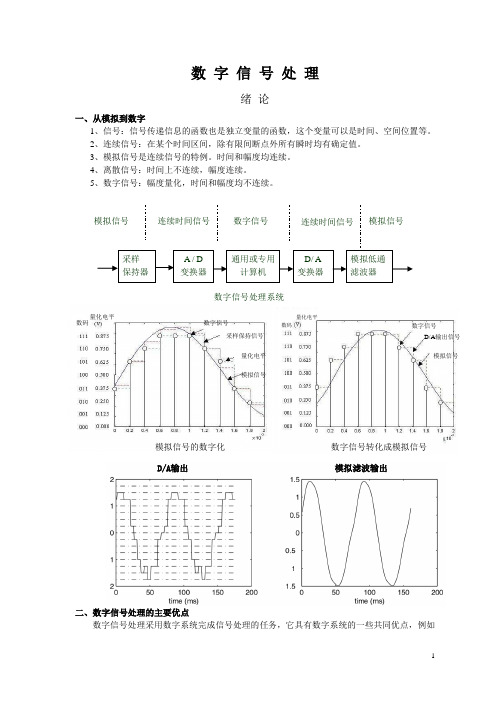

数 字 信 号 处 理绪 论一、从模拟到数字1、信号：信号传递信息的函数也是独立变量的函数，这个变量可以是时间、空间位置等。
2、连续信号：在某个时间区间，除有限间断点外所有瞬时均有确定值。
3、模拟信号是连续信号的特例。
时间和幅度均连续。
4、离散信号：时间上不连续，幅度连续。
5、数字信号：幅度量化，时间和幅度均不连续。
二、数字信号处理的主要优点数字信号处理采用数字系统完成信号处理的任务，它具有数字系统的一些共同优点，例如数码 量化电平 数字信号 D/A 输出信号 模拟信号 数字信号转化成模拟信号 D/A 输出 模拟滤波输出 模拟信号的数字化 数字信号 数码 量化电平 模拟信号采样保持信号 量化电平 A / D 变换器 通用或专用 计算机 采样 保持器 D/ A 变换器 模拟低通 滤波器 模拟信号 数字信号 模拟信号 数字信号处理系统 连续时间信号 连续时间信号抗干扰、可靠性强，便于大规模集成等。
除此而外，与传统的模拟信号处理方法相比较，它还具有以下一些明显的优点：1、精度高在模拟系统的电路中，元器件精度要达到以上已经不容易了，而数字系统17位字长可以达到的精度，这是很平常的。
例如，基于离散傅里叶变换的数字式频谱分析仪，其幅值精度和频率分辨率均远远高于模拟频谱分析仪。
2、灵活性强数字信号处理采用了专用或通用的数字系统，其性能取决于运算程序和乘法器的各系数，这些均存储在数字系统中，只要改变运算程序或系数，即可改变系统的特性参数，比改变模拟系统方便得多。
3、可以实现模拟系统很难达到的指标或特性例如：有限长单位脉冲响应数字滤波器可以实现严格的线性相位；在数字信号处理中可以将信号存储起来，用延迟的方法实现非因果系统，从而提高了系统的性能指标；数据压缩方法可以大大地减少信息传输中的信道容量。
4、可以实现多维信号处理利用庞大的存储单元，可以存储二维的图像信号或多维的阵列信号，实现二维或多维的滤波及谱分析等。
5、缺点（1）增加了系统的复杂性。
数字信号处理教案（第16次课）4.4从模拟滤波器低通原型到各种数字滤波器的频率变换对于模拟滤波器，已经形成了许多成熟的设计方案，如巴特沃兹滤波器，切比雪夫滤波器等，每种滤波器都有自己的一套准确的计算公式，同时，也已制备了大量归一化的设计表格和曲线，为滤波器的设计和计算提供了许多方便，因此在模拟滤波器的设计中，只要掌握原型变换，就可以通过归一化低通原型的参数，去设计各种实际的低通、高通、带通或带阻滤波器。
这一套成熟、有效的设计方法，也可通过前面所讨论的各种变换应用于数字滤波器的设计，具体过程如下：也可把前两步合并成一步，直接从模拟低通归一化原型通过一定的频率变换关系，完成各类数字滤波器的设计，设计过程如下：频率变换模拟原型数字低通、高通、带通、带阻下面举例讨论应用模拟滤波器低通原型，设计各种数字滤波器的基本方法，着重讨论双线性变换法。
双线性变换法由模拟原型设计数字滤波器的四个步骤:1）确定数字滤波器的性能要求，确定各临界频率{ωk}。
2）由变换关系将{ωk }映射到模拟域，得出模拟滤波器的临界频率值{Ωk}。
3）根据{Ωk}设计模拟滤波器的Ha(s) 。
4) 把Ha(s)变换成数字滤波器传递函数H(z)。
低通变换例1.设采样周期T=250μs(f s=4khz) ,设计一个三阶巴特沃兹LP 滤波器,其3dB截止频率fc=1khz。
分别用脉冲响应不变法和双线性变换法求解。
解:a.脉冲响应不变法由于脉冲响不变法的频率关系是线性的，所以可直接按Ωc=2πf c 设计Ha(s)。
根据上节的讨论，以截止频率Ωc 归一化的三阶巴特沃兹滤波器的传递函数为：以s/Ω代替其归一化频率，得：也可以查表得到巴特沃兹多项式的系数，之后以s/Ω代替归一化频率，即得H a(s)。
将Ωc=2πf c代入，就完成了模拟滤波器的设计，但为简化运算，减小误差积累，fc数值放到数字滤波变换后代入。
为进行脉冲响应不变法变换，计算Ha(S)分母多项式的根，将上式写成部分分式结构：对照前面学过的脉冲响应不变法中的部分分式形式有将上式系数代入数字滤波器的传递函数： ,Si ：极点并将Ωc=ωc/T代入，计算得：合并上式后两项，并将代入，计算得：可见，H（Z）与采样周期T有关，T越小，H（Z）的相对增益越大，这是不希望的。
数字信号处理教案一、教学目标通过本节课的学习，学生应能够：1. 理解数字信号处理的基本概念和原理；2. 掌握数字信号处理的基本方法和技术；3. 能够运用数字信号处理技术解决实际问题；4. 培养学生的分析问题和解决问题的能力。
二、教学内容本节课将包括以下内容：1. 数字信号处理的概念和基本原理；2. 数字信号处理的基本方法和技术；3. 滤波器设计和滤波器应用；4. 快速傅里叶变换及其应用；5. 数字信号处理在实际中的应用案例。
三、教学过程1. 导入（5分钟）通过提问和回顾上一节课内容的方式，引导学生回忆数字信号处理的基本概念和原理。
2. 知识讲解（25分钟）详细介绍数字信号处理的基本概念、原理和基本方法。
重点讲解滤波器的设计和应用，以及快速傅里叶变换及其在频谱分析中的应用。
3. 案例分析（30分钟）选择一些实际案例，如音频信号处理、图像处理等，通过案例分析的方式，让学生了解数字信号处理在实际中的应用。
引导学生分析问题并提出解决方案。
4. 实验操作（40分钟）组织学生进行实验操作，如使用MATLAB软件进行数字信号处理仿真实验。
通过实验操作，巩固学生对数字信号处理方法的理解，并锻炼学生的实际操作能力。
5. 总结与展望（10分钟）结合本节课的内容，向学生总结数字信号处理的基本概念和方法，强调数字信号处理的重要性和应用前景。
展望未来数字信号处理领域的发展趋势。
四、教学评价1. 观察学生的课堂表现，包括回答问题的准确性和参与讨论的主动性。
2. 批改学生的实验报告，评价学生对数字信号处理方法的理解和实际操作能力。
五、拓展阅读以下是一些推荐的拓展阅读材料，学生可根据自己的兴趣选择进行阅读：1. 数字信号处理导论2. 数字信号处理原理与应用3. 数字信号处理实验与设计请注意，本教案仅供参考，请根据具体教学需求进行适当调整和修改。
教师可以根据学生的实际情况和学科特点进行教学内容的具体选择和深化。
数字信号处理基础第三版教学设计简介本文档是为数字信号处理基础第三版教学所做的教学设计，主要包括教学目标、教学大纲、教学方法和教学评价等内容。
本课程旨在通过授课、实验和课外阅读等方式，深入了解数字信号处理的基础理论和实际应用，为学生后续深入学习相关专业课程打下坚实的基础。
教学目标通过本课程的学习，期望达到以下教学目标：1.熟悉数字信号的基本概念和理论知识，能够深入了解数字信号的典型处理方法和算法；2.掌握常见数字信号处理技术和算法的实现方法，如FFT、数字滤波、数字信号的采样与量化等；3.能够独立完成一些基本的数字信号处理任务，并对输出结果进行解释和分析；4.了解数字信号处理在现实生活中的应用，并具备一定的应用能力和实践技能；5.培养学生的系统思维能力、工程实践能力和团队协作能力。
教学大纲本课程共分为15个教学单元，具体内容如下：1.数字信号的基本概念和分类；2.数字信号的采样与量化3.FFT算法和频域分析4.标量、向量和矩阵运算5.FIR数字滤波器和IIR数字滤波器6.FFT算法的实现和优化7.时域和频域滤波器设计8.自适应滤波器和LMS算法9.数字信号处理中的误差分析10.相关和卷积运算11.时间序列分析和预测12.颜色处理和数字图像处理13.数字信号处理在音频和音乐领域的应用14.语音信号处理和人脸检测的应用15.数字信号处理在生物医学中的应用教学方法本课程采用面授、实验、课外阅读等方式交替进行。
•面授：由教师讲解数字信号处理的相关概念、基本算法和应用领域等，进行理论知识的讲解和深入探讨；•实验：学生通过实验的方式完成数字信号处理的算法实现和应用，加深学生对知识点的理解和掌握；•课外阅读：教师分配数字信号处理优秀的论文以及文献，要求学生阅读并写出自己的见解。
同时，在教学中还运用了案例分析、小组讨论等教学方法。
通过这些教学方法的有机结合，达到理论与实践相结合、知识掌握与能力培养相融合的教学目标。
数字信号处理教案教案标题：数字信号处理教案教案概述：本教案旨在帮助学生理解和应用数字信号处理的基本概念和技术。
通过本教案的学习，学生将能够理解数字信号处理的原理、方法和应用，并能够运用所学知识解决实际问题。
教学目标：1. 理解数字信号处理的基本概念和原理。
2. 掌握数字信号处理的常用方法和技术。
3. 能够应用数字信号处理技术解决实际问题。
4. 培养学生的创新思维和实践能力。
教学重点：1. 数字信号处理的基本概念和原理。
2. 常用的数字信号处理方法和技术。
3. 数字信号处理在实际问题中的应用。
教学难点：1. 数字信号处理的数学基础和算法实现。
2. 如何将数字信号处理应用于实际问题的解决。
教学准备：1. 教师准备：a. 确定教学目标和教学重点。
b. 准备相关教学资源和教具。
c. 熟悉数字信号处理的基本概念和原理。
d. 准备案例和实例以供学生练习和实践。
2. 学生准备：a. 预习相关的数字信号处理知识。
b. 准备学习笔记和问题。
教学过程：引入：1. 引发学生对数字信号处理的兴趣，例如介绍数字音频处理、图像处理等实际应用。
2. 提出问题，引导学生思考如何处理数字信号。
知识讲解与讨论：1. 讲解数字信号处理的基本概念和原理，包括采样、量化、离散化等。
2. 讲解数字信号处理的常用方法和技术，如滤波、频谱分析、时频分析等。
3. 通过案例和实例，引导学生理解和应用所学知识。
实践操作：1. 给学生分发实验材料和软件工具，让学生进行数字信号处理的实践操作。
2. 引导学生分析和解决实际问题，如音频降噪、图像增强等。
总结与评价：1. 总结本节课的重点内容和学习收获。
2. 鼓励学生提出问题和反馈意见，以便教师及时调整教学策略。
拓展延伸：1. 鼓励学生进一步学习和探索数字信号处理的相关领域，如语音处理、视频处理等。
2. 提供相关的学习资源和参考书目，供学生深入学习。
教学反思：1. 教师对本节课的教学效果进行评估和反思。
2. 教师根据学生的表现和反馈，调整教学策略和教学方法。
