直线导轨固定方法与安装面的设备

直线导轨的安装方法直线导轨是一种用于导向或承载的机械零件，广泛应用于工业机械系统中。

其安装方法可以分为以下几个步骤：第一步，准备工作：1. 确定导轨的安装位置，并根据实际需要进行左右对称布局，保证导轨的平衡稳定性。

2. 清理安装位置，确保工作面平整、无明显凹凸或其他杂物。

第二步，安装定位：1. 根据导轨的几何形状和尺寸，使用手动工具（如螺丝刀、扳手等）将导轨固定在安装位置上。

2. 使用水平仪或其他测量工具，检查导轨是否水平安装。

3. 确保导轨与安装位置之间没有缝隙或空隙，若有必要，使用垫片进行调整。

第三步，固定：1. 在安装位置上打孔，将导轨与支撑结构连接，使用螺栓或螺钉进行固定。

2. 确保连接螺栓或螺钉紧固，但不要过度拧紧，避免导致导轨变形或损坏。

第四步，调整：1. 安装导轨后，使用测量工具（如千分尺、游标卡尺等）检查导轨的水平度、直角度和平行度，并进行必要的调整。

2. 根据实际需要，可以使用调整螺钉或螺栓来调整导轨的位置和角度。

第五步，测试：1. 完成安装和调整后，进行导轨的测试，确保导轨的正常运行和使用。

2. 进行滑动测试，检查导轨的摩擦力、滑动性能和噪音情况。

3. 检查导轨的安装位置和固定点，确保没有松动或变形的现象。

4. 如有必要，可以进行负荷测试，检查导轨的承载能力和稳定性。

总结起来，安装直线导轨的方法包括位置确认、准备工作、定位、固定、调整和测试等步骤。

在安装过程中，要注意选择适当的工具和材料，严格按照规范要求进行操作，确保导轨的正常运行和使用。

同时，安装后需定期检查和维护导轨，以保证其稳定性和寿命。

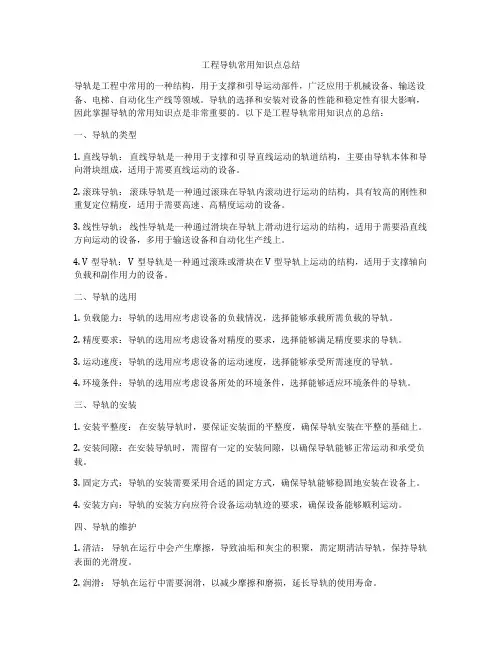

工程导轨常用知识点总结导轨是工程中常用的一种结构，用于支撑和引导运动部件，广泛应用于机械设备、输送设备、电梯、自动化生产线等领域。

导轨的选择和安装对设备的性能和稳定性有很大影响，因此掌握导轨的常用知识点是非常重要的。

以下是工程导轨常用知识点的总结：一、导轨的类型1. 直线导轨：直线导轨是一种用于支撑和引导直线运动的轨道结构，主要由导轨本体和导向滑块组成，适用于需要直线运动的设备。

2. 滚珠导轨：滚珠导轨是一种通过滚珠在导轨内滚动进行运动的结构，具有较高的刚性和重复定位精度，适用于需要高速、高精度运动的设备。

3. 线性导轨：线性导轨是一种通过滑块在导轨上滑动进行运动的结构，适用于需要沿直线方向运动的设备，多用于输送设备和自动化生产线上。

4. V型导轨： V型导轨是一种通过滚珠或滑块在V型导轨上运动的结构，适用于支撑轴向负载和副作用力的设备。

二、导轨的选用1. 负载能力：导轨的选用应考虑设备的负载情况，选择能够承载所需负载的导轨。

2. 精度要求：导轨的选用应考虑设备对精度的要求，选择能够满足精度要求的导轨。

3. 运动速度：导轨的选用应考虑设备的运动速度，选择能够承受所需速度的导轨。

4. 环境条件：导轨的选用应考虑设备所处的环境条件，选择能够适应环境条件的导轨。

三、导轨的安装1. 安装平整度：在安装导轨时，要保证安装面的平整度，确保导轨安装在平整的基础上。

2. 安装间隙：在安装导轨时，需留有一定的安装间隙，以确保导轨能够正常运动和承受负载。

3. 固定方式：导轨的安装需要采用合适的固定方式，确保导轨能够稳固地安装在设备上。

4. 安装方向：导轨的安装方向应符合设备运动轨迹的要求，确保设备能够顺利运动。

四、导轨的维护1. 清洁：导轨在运行中会产生摩擦，导致油垢和灰尘的积聚，需定期清洁导轨，保持导轨表面的光滑度。

2. 润滑：导轨在运行中需要润滑，以减少摩擦和磨损，延长导轨的使用寿命。

3. 检查：定期检查导轨的安装和运行状态，及时发现并处理问题，确保导轨的正常运行。

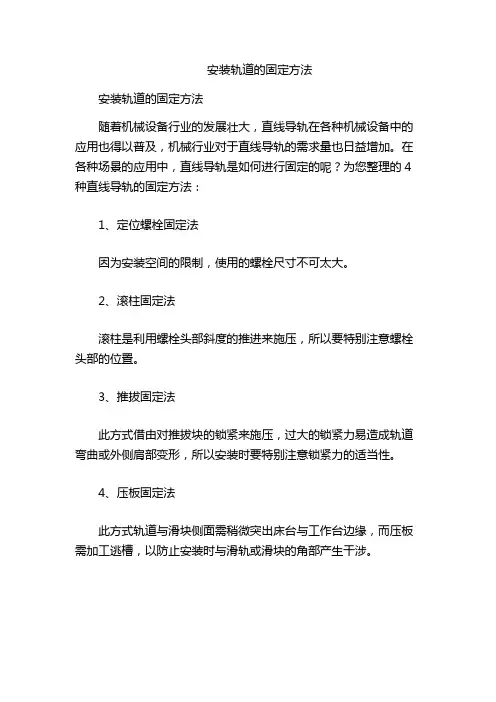

安装轨道的固定方法
安装轨道的固定方法
随着机械设备行业的发展壮大，直线导轨在各种机械设备中的应用也得以普及，机械行业对于直线导轨的需求量也日益增加。

在各种场景的应用中，直线导轨是如何进行固定的呢？为您整理的4种直线导轨的固定方法：
1、定位螺栓固定法
因为安装空间的限制，使用的螺栓尺寸不可太大。

2、滚柱固定法
滚柱是利用螺栓头部斜度的推进来施压，所以要特别注意螺栓头部的位置。

3、推拔固定法
此方式借由对推拔块的锁紧来施压，过大的锁紧力易造成轨道弯曲或外侧肩部变形，所以安装时要特别注意锁紧力的适当性。

4、压板固定法
此方式轨道与滑块侧面需稍微突出床台与工作台边缘，而压板需加工逃槽，以防止安装时与滑轨或滑块的角部产生干涉。

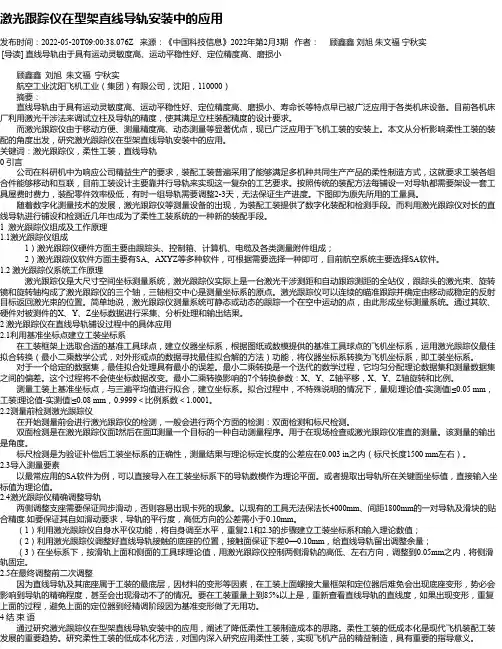

激光跟踪仪在型架直线导轨安装中的应用发布时间：2022-05-20T09:00:38.076Z 来源：《中国科技信息》2022年第2月3期作者：顾鑫鑫刘旭朱文福宁秋实[导读] 直线导轨由于具有运动灵敏度高、运动平稳性好、定位精度高、磨损小顾鑫鑫刘旭朱文福宁秋实航空工业沈阳飞机工业（集团）有限公司，沈阳，110000）摘要：直线导轨由于具有运动灵敏度高、运动平稳性好、定位精度高、磨损小、寿命长等特点早已被广泛应用于各类机床设备。

目前各机床厂利用激光干涉法来调试立柱及导轨的精度，使其满足立柱装配精度的设计要求。

而激光跟踪仪由于移动方便、测量精度高、动态测量等显著优点，现已广泛应用于飞机工装的安装上。

本文从分析影响柔性工装的装配的角度出发，研究激光跟踪仪在型架直线导轨安装中的应用。

关键词：激光跟踪仪，柔性工装，直线导轨0 引言公司在科研机中为响应公司精益生产的要求，装配工装普遍采用了能够满足多机种共同生产产品的柔性制造方式，这就要求工装各组合件能够移动和互联，目前工装设计主要靠并行导轨来实现这一复杂的工艺要求。

按照传统的装配方法每铺设一对导轨都需要架设一套工具屋费时费力，装配零件效率极低，有时一组导轨需要调整2-3天，无法保证生产进度。

下图即为原先所用的工量具。

随着数字化测量技术的发展，激光跟踪仪等测量设备的出现，为装配工装提供了数字化装配和检测手段。

而利用激光跟踪仪对长的直线导轨进行铺设和检测近几年也成为了柔性工装系统的一种新的装配手段。

1 激光跟踪仪组成及工作原理1.1激光跟踪仪组成1）激光跟踪仪硬件方面主要由跟踪头、控制箱、计算机、电缆及各类测量附件组成；2）激光跟踪仪软件方面主要有SA、AXYZ等多种软件，可根据需要选择一种即可，目前航空系统主要选择SA软件。

1.2 激光跟踪仪系统工作原理激光跟踪仪是大尺寸空间坐标测量系统，激光跟踪仪实际上是一台激光干涉测距和自动跟踪测距的全站仪，跟踪头的激光束、旋转镜和旋转轴构成了激光跟踪仪的三个轴，三轴相交中心是测量坐标系的原点。

直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。

正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。

以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。

2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。

3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。

基础结构应符合相关的设计要求和规范。

4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。

5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。

确保导轨与底座紧密连接，且导轨的表面光滑平整。

6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。

7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。

8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。

9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。

二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。

根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。

2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。

基础结构的设计和施工要符合相关的规范和标准。

3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。

4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。

必要时可以进行抛光处理以提高其表面质量。

5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。

螺栓的选择和紧固要符合相关的标准和规范。

6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。

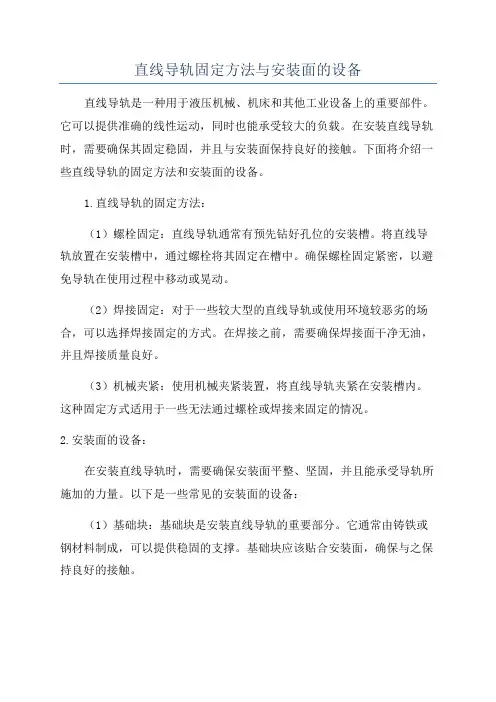

直线导轨固定方法与安装面的设备直线导轨是一种用于液压机械、机床和其他工业设备上的重要部件。

它可以提供准确的线性运动，同时也能承受较大的负载。

在安装直线导轨时，需要确保其固定稳固，并且与安装面保持良好的接触。

下面将介绍一些直线导轨的固定方法和安装面的设备。

1.直线导轨的固定方法：（1）螺栓固定：直线导轨通常有预先钻好孔位的安装槽。

将直线导轨放置在安装槽中，通过螺栓将其固定在槽中。

确保螺栓固定紧密，以避免导轨在使用过程中移动或晃动。

（2）焊接固定：对于一些较大型的直线导轨或使用环境较恶劣的场合，可以选择焊接固定的方式。

在焊接之前，需要确保焊接面干净无油，并且焊接质量良好。

（3）机械夹紧：使用机械夹紧装置，将直线导轨夹紧在安装槽内。

这种固定方式适用于一些无法通过螺栓或焊接来固定的情况。

2.安装面的设备：在安装直线导轨时，需要确保安装面平整、坚固，并且能承受导轨所施加的力量。

以下是一些常见的安装面的设备：（1）基础块：基础块是安装直线导轨的重要部分。

它通常由铸铁或钢材料制成，可以提供稳固的支撑。

基础块应该贴合安装面，确保与之保持良好的接触。

（2）垫片：在安装直线导轨时，可以使用垫片来填充安装面和导轨之间的间隙，以确保紧密接触。

垫片通常由橡胶或塑料制成，具有缓冲和隔振的作用。

（3）垫块：垫块可以用于调整直线导轨的安装高度和水平度。

它通常由金属材料制成，具有较大的强度和稳定性。

（4）水平仪：在安装直线导轨时，可以使用水平仪来检查导轨是否水平。

确保导轨的水平度有助于避免不必要的摩擦和偏心力。

总结：在安装直线导轨时，需要选择适当的固定方法和设备，确保导轨固定稳固，并与安装面保持良好的接触。

这样可以提高直线导轨的使用寿命和运行效果，同时保证设备的稳定性和准确性。

直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。

直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。

首先，根据设备的要求选择合适的位置来安装直线导轨。

然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。

2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。

清洁地面可以确保安装的稳定性和安全性。

3. 安装导轨座安装导轨座是直线导轨安装的第一步。

首先，在安装位置上打上标记，并使用螺丝钻钻孔。

然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。

4. 安装导轨安装导轨是直线导轨安装的第二步。

首先，将导轨座的导轨安装槽与导轨的安装槽对齐。

然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。

5. 进行调试安装导轨后，需要进行调试以确保其正常工作。

首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。

其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。

6. 进行润滑直线导轨的正常运行需要进行润滑。

根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。

7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。

检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。

总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。

在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。

此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。

总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。

上银导轨的安装方法：上银直线导轨作为数控机床的进给传动链，其装配形式和精度决定了数控机床的定位精度，也影响着进给轴插补运行的平稳性。

一、上银直线导轨安装形式及受力控机床进给轴常见的导轨支撑有如下几种形式：1、一端固定——一端自由导轨一端固定，另一端自由。

固定端轴承同时承受轴向力和径向力，这种支承方式用于行程小的短导轨或者用于全闭环的机床，因为这种结构的机械定位精度是最不可靠的，特别是对于长径比大的导轨（直线导轨相对细长），热变性是很明显的，1.5m长的导轨在冷、热的不同环境下变化0.05~0.10mm是很正常的。

但是由于他的结构简单，安装调试方便，许多高精度机床仍然采用这种结构，但是必须加装光栅，采用全闭环反馈。

2、一端固定——另一端支承上银导轨一端固定，另一端支承。

固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减少或避免因导轨自重而出现的弯曲，同时导轨热变形可以自由的向一端伸长。

这种结构使用最广泛，目前国内中小型数控车床、立式加工中心等均采用这种结构。

3、两端固定上银导轨两端均固定。

固定端轴承都可以同时承受轴向力，这种支承方式，可以对上银导轨施加适当的预紧力，提高导轨支承刚度，可以部分补偿导轨的热变形。

对于大型机床、重型机床以及高精度镗铣床常采用此种方案。

但是，这种导轨的调整比较繁琐，如果两端的预紧力过大，将会导致导轨最终的行程比设计行程要长，螺距也要比设计螺距大。

如果两端锁母的预紧力不够，会导致相反的结果，并容易引起机床震动，精度降低。

所以，这类导轨在拆装时一定要按照原厂商说明书调整，或借助仪器（双频激光测量仪）调整。

二、上银直线导轨轴承的排列与命名首先我们了解典型的进给轴传动链，最终支撑直线导轨的是近端支承轴承和远端支承轴承，这两组轴承通过相互的作用，将轴向力顶住，也就是导轨轴成巧妙地运用了“角接触轴承”即可以承受径向力，又可以承受轴向力的双向受力特点。

当轴承内挡圈和外挡圈受到一组相反方向的作用力时，轴承钢珠承受着一对互为相反的作用力，从静力学的角度上看，当物体静止时，这一对作用力大小相等，方向相反。

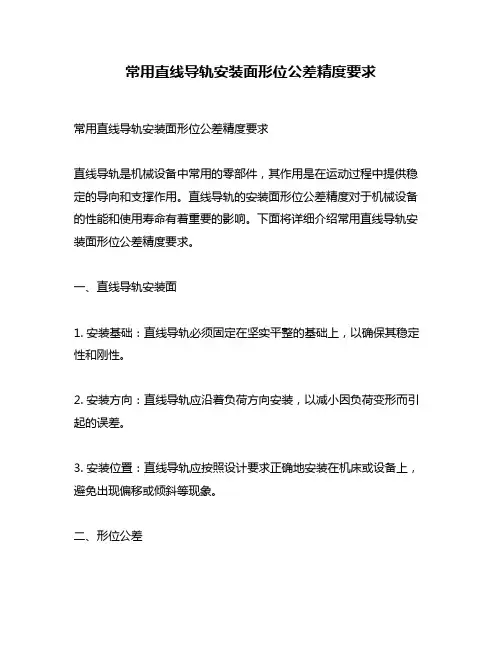

常用直线导轨安装面形位公差精度要求常用直线导轨安装面形位公差精度要求直线导轨是机械设备中常用的零部件，其作用是在运动过程中提供稳定的导向和支撑作用。

直线导轨的安装面形位公差精度对于机械设备的性能和使用寿命有着重要的影响。

下面将详细介绍常用直线导轨安装面形位公差精度要求。

一、直线导轨安装面1. 安装基础：直线导轨必须固定在坚实平整的基础上，以确保其稳定性和刚性。

2. 安装方向：直线导轨应沿着负荷方向安装，以减小因负荷变形而引起的误差。

3. 安装位置：直线导轨应按照设计要求正确地安装在机床或设备上，避免出现偏移或倾斜等现象。

二、形位公差1. 平面度公差：平面度公差是指直线导轨所在平面与参考平面之间的距离偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

2. 垂直度公差：垂直度公差是指直线导轨所在平面与参考平面之间的垂直偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

3. 平行度公差：平行度公差是指两个直线导轨所在平面之间的平行偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

三、安装面形位公差1. 安装误差：安装误差是指由于安装过程中产生的各种误差，如偏移、倾斜和扭曲等。

安装误差对于直线导轨的使用寿命和性能有着很大的影响。

2. 安装面形位公差：安装面形位公差是指直线导轨所在平面与参考平面之间的距离偏差和角度偏差。

其精度等级一般为IT01~IT18，其中IT01为最高精度等级，适用于要求极高的机械设备。

3. 安装面形位公差的测量：安装面形位公差的测量可以通过三坐标测量仪、平面度仪和角度测量仪等设备进行。

在进行测量时，应按照国家标准或行业标准进行操作，以保证测量结果的精确性和可靠性。

四、总结直线导轨是机械设备中重要的零部件，其安装面形位公差精度对于机械设备的性能和使用寿命有着重要的影响。

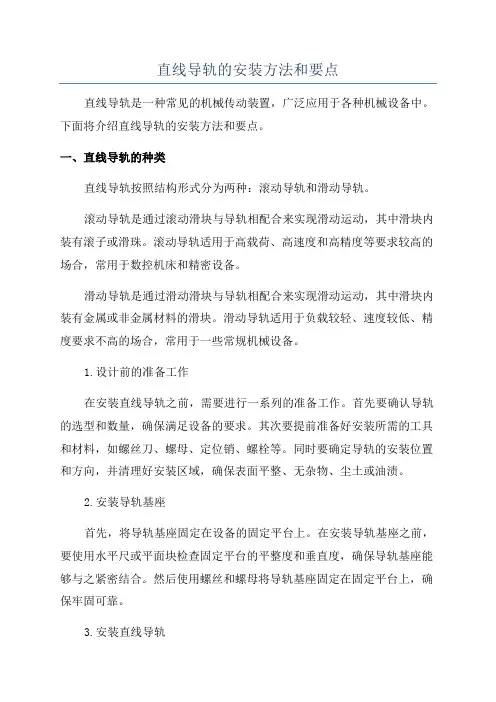

直线导轨的安装方法和要点直线导轨是一种常见的机械传动装置，广泛应用于各种机械设备中。

下面将介绍直线导轨的安装方法和要点。

一、直线导轨的种类直线导轨按照结构形式分为两种：滚动导轨和滑动导轨。

滚动导轨是通过滚动滑块与导轨相配合来实现滑动运动，其中滑块内装有滚子或滑珠。

滚动导轨适用于高载荷、高速度和高精度等要求较高的场合，常用于数控机床和精密设备。

滑动导轨是通过滑动滑块与导轨相配合来实现滑动运动，其中滑块内装有金属或非金属材料的滑块。

滑动导轨适用于负载较轻、速度较低、精度要求不高的场合，常用于一些常规机械设备。

1.设计前的准备工作在安装直线导轨之前，需要进行一系列的准备工作。

首先要确认导轨的选型和数量，确保满足设备的要求。

其次要提前准备好安装所需的工具和材料，如螺丝刀、螺母、定位销、螺栓等。

同时要确定导轨的安装位置和方向，并清理好安装区域，确保表面平整、无杂物、尘土或油渍。

2.安装导轨基座首先，将导轨基座固定在设备的固定平台上。

在安装导轨基座之前，要使用水平尺或平面块检查固定平台的平整度和垂直度，确保导轨基座能够与之紧密结合。

然后使用螺丝和螺母将导轨基座固定在固定平台上，确保牢固可靠。

3.安装直线导轨安装导轨时，需要将导轨的两端放置在导轨基座上，并使用定位销进行固定。

定位销分为对准销和固定销，对准销用于定位导轨的位置，固定销用于固定导轨的位置，确保导轨的位置准确无误。

在安装导轨的过程中，要注意下面几个要点：（1）导轨安装平整度：导轨的安装平整度是指导轨与水平面之间的垂直度，应当在一定的范围内控制。

要通过水平尺或平面块检查导轨的安装平整度，并进行必要的调整和校正。

（2）导轨的安装间隙：导轨的安装间隙是指导轨与滑块之间的间隙，必须在一定的范围内控制。

如果间隙太大，会影响滑块的运动平稳性和精度；如果间隙太小，会增加滑块与导轨的摩擦力，影响导轨的使用寿命。

安装时要注意调整间隙，并确保在规定范围内。

（3）导轨的润滑和保护：在安装导轨之前，要确保导轨的表面干净，无尘土和油污。

直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。

它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。

直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。

基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。

基座应固定牢固，没有松动和晃动。

2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。

滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。

在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。

3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。

调整滑块需要使用专门的工具，如油墨或测量仪器。

采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。

4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。

通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。

5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。

在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。

6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。

引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。

7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。

通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。

总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。

正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。

直线导轨安装技巧及调试方法直线导轨是一种用于机械设备运动的装置，具有精度高、稳定性好的特点。

正确的安装和调试直线导轨可以确保机械设备的正常运行和精度要求。

一、直线导轨的安装技巧：1.选择合适的安装位置：要选择平整、稳定的基础作为直线导轨的安装位置，避免地面存在明显的凹凸不平或者振动的情况。

2.标线确定位置：先确定导轨需要安装的位置和方向，并且在基础上标出安装孔的位置。

3.安装基础托座：按照标出的安装孔位置，在基础上钻孔，并安装导轨底座螺钉固定，保证底座牢固。

4.安装导轨：将导轨底座与导轨连接螺钉拆卸，然后将导轨放置到底座上，通过螺钉将导轨和底座紧固固定。

5.导轨校正：安装完毕后用水平仪检测导轨是否平整水平，如有偏差需要进行调整。

二、直线导轨的调试方法：1.导轨平整调试：用游标卡尺或其他精度测量工具对导轨进行检测，发现平整度不满足要求时，可以通过调节底座上的螺钉进行微调，使导轨达到平整度要求。

2.导轨间隙调试：通过调节底座上的螺钉来调整导轨的水平度，使得导轨之间的间隙保持一致。

3.导轨垂直度调试：使用测量工具测量导轨的垂直度，通过调节底座上的螺钉进行微调，使导轨达到垂直度要求。

4.导轨平行度调试：使用测量工具测量导轨之间的平行度，通过调节底座上的螺钉进行微调，使导轨达到平行度要求。

5.导轨刚度调试：通过调整导轨紧固螺钉的力度，使导轨系统的刚度达到要求。

调试直线导轨时，需要使用高精度的测量仪器，并按照设备的使用要求来进行调整。

调试一般由专业人员进行，并且需要根据具体的设备来制定调试方案。

在安装和调试过程中，需要注意以下几点：1.注意安全：在安装和调试过程中，要注意安全，如需爬梯子或操作高处设备时，要戴好安全帽，系好安全带等。

2.保养润滑：导轨安装完毕后，要对导轨进行润滑保养，以保证其正常运转和寿命。

3.精确测量：在调试过程中，要使用高精度的测量工具进行测量，确保调试的精度和准确性。

4.按照规范操作：在安装和调试过程中，要按照设备的操作规范进行操作，避免误操作导致设备损坏或人员受伤。

直线导轨滑块的固定方式一、引言直线导轨滑块是一种常见的机械传动元件，广泛应用于机床、自动化设备等领域。

它能够实现高精度、高速度的直线运动，但要保证其稳定性和精度，合理的固定方式是至关重要的。

二、固定方式直线导轨滑块的固定方式有多种，下面将介绍几种常见的固定方式。

1. 螺栓固定螺栓固定是一种简单常见的固定方式。

通过在直线导轨滑块和底座之间安装螺栓和螺母，将其紧固在一起。

螺栓固定方式简单可靠，适用于一般的固定需求。

2. 槽孔固定槽孔固定是一种灵活可调的固定方式。

通过在底座上开设槽孔，直线导轨滑块可以在槽孔内进行调整和固定。

槽孔固定方式适用于需要进行位置调整的情况。

3. 磁吸固定磁吸固定是一种无需螺栓或槽孔的固定方式。

通过在直线导轨滑块和底座上分别安装磁铁，利用磁力吸附将其固定在一起。

磁吸固定方式适用于需要频繁拆卸和安装的情况。

4. 粘贴固定粘贴固定是一种简单方便的固定方式。

通过使用高强度胶水或双面胶将直线导轨滑块粘贴在底座上。

粘贴固定方式适用于固定面积较小的直线导轨滑块。

5. 气压固定气压固定是一种特殊的固定方式。

通过在底座上建立气压系统，利用气压将直线导轨滑块固定在底座上。

气压固定方式适用于需要快速固定和释放的情况。

三、固定要点无论采用何种固定方式，都需要注意以下几个要点。

1. 底座选择底座的选择应根据实际需求进行。

底座应具备足够的强度和刚性，能够承受直线导轨滑块的运动和负荷。

同时，底座的表面应平整，确保直线导轨滑块与之接触充分。

2. 固定点数量固定点的数量应根据直线导轨滑块的尺寸和负荷进行合理设计。

一般情况下，至少应有两个固定点，以保证固定的稳定性和平衡性。

3. 固定力分布固定力的分布应均匀合理。

固定力不应过大，避免对直线导轨滑块造成过大的压力和变形。

同时，固定力的方向应垂直于滑块的运动方向，以保证其稳定性和精度。

4. 固定材料选择固定材料的选择应考虑其强度、刚性和耐磨性等因素。

常用的固定材料有钢材、铝合金等。

直线导轨的安装方法和要点直线导轨是一种常见的机械部件，广泛用于工业生产线、机械加工设备、自动化系统等领域，具有高精度、高效率和可靠性的特点。

为了确保直线导轨的正常运行和使用寿命，安装方法和要点至关重要。

一、直线导轨的安装方法：1.确定安装位置：根据具体使用要求和设备空间，确定直线导轨的安装位置，并进行测量和标记。

2.安装底座和支架：根据测量结果，在安装位置上安装底座和支架，底座必须牢固固定在地面或工作台上。

3.安装导轨基座：根据具体型号和安装要求，将导轨基座固定在底座上。

确保基座水平且垂直度满足要求。

4.安装导轨：将导轨安装在导轨基座上，使用螺栓和螺母进行固定，力求固定稳定，确保导轨在安装位置上不动摇。

5.调整导轨水平度：使用水平仪或其他测量工具，调整导轨的水平度，使其符合设计要求。

6.调整导轨垂直度：使用水平仪或其他测量工具，调整导轨的垂直度，确保导轨的安装位置垂直。

7.安装导轨上的导向装置和滑块：根据具体要求，安装导轨上的导向装置和滑块，确保它们与导轨的配合良好。

二、直线导轨的安装要点：1.底座和支架的选用和安装：底座和支架的选用要根据具体设备要求和导轨型号来确定。

在安装底座和支架时，要严格按照设备说明书或相关标准进行操作，确保固定牢固。

2.导轨基座的选择和安装：导轨基座的选用应根据导轨型号和负载要求来确定，并根据安装要求进行固定。

在安装时，要使用合适的工具，确保每个固定螺栓的扭矩均匀。

3.导轨的安装和调整：在安装导轨时，要保证导轨与基座和支架之间的配合精度。

在安装过程中，要注意避免导轨与其他硬物碰撞，以免导致损坏。

4.检查和调整导轨的水平度和垂直度：导轨的水平度和垂直度是保证导轨正常运行和使用寿命的重要因素。

在安装后，要进行检查和调整，并及时采取措施进行修正。

5.导向装置和滑块的安装：导向装置和滑块与导轨的配合关系直接影响整个系统的精度和稳定性。

在安装时，要确保导向装置和滑块与导轨之间的间隙适当，并做好润滑工作。

直线导轨安装作业标准目的为使直线导轨具有良好的实用品质，应根据设备要求选用相应规格型号的直线导轨，但影响使用品质的最后关键因素在于线性滑轨的安装品质，及时选用正确型号的线性滑轨，也容易因为安装品质不良导致产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，顾设定此标准。

以下是安装直线线性滑轨应该注意的设计事项与安装步骤事项。

一、使用线性滑轨需要注意的配合件设计原则：滑块磨削（Grinding Surface）为安装基准面；二、基准轨与从动轨当非互换型线性滑轨配对使用时，需注意基准与从动之差异。

基准轨侧基准面精度较从动轨高，可作为床台安装承靠面。

基准轨上有刻上MA之记号，如图所示；三、标准的直线导轨安准步骤上图为平行使用安装的标准规范，本规范例中的安装平台具备下列特征：①固定平台具备两个安装线轨的基准面，配合导轨安装基准侧。

②移动平台具备一个侧向定位的基准面以及迫紧螺丝。

③主轨安装侧与移动平台迫紧螺丝为同侧位置。

Ⅰ、固定方式使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。

使用固定板固定使用固定螺丝固定使用推拔固定使用滚柱固定Ⅱ、滑轨安装1、检查需安装直线导轨的设备安装面粗糙度、平整度，一般刮削装配面在Ra1.6以上，磨削或刨削面在Ra0.8以上，确认螺丝孔与线轨螺丝孔是否吻合，（注意假设底座加工螺丝孔与线轨螺丝孔不吻合又强行锁紧螺丝，会大大影响到组合精度与使用品质）。

2、在直线导轨安装之前用锉刀、刮刀、砂纸、油石清除机械安装面上的油漆、加工残留凸点、毛刺、污垢等表面伤痕。

A、用锉刀、刮刀清理装配表面油漆、凸点、毛刺B、用油石打磨装配面毛刺凸点、毛刺C、线轨固定螺丝孔回牙并清理螺孔残渣D、线轨安装面用无纺布清洗、清洁干净E、将主导轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

F、根据导轨螺丝孔安放导轨螺丝G、旋进螺丝但不需要拧紧H有中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，是导轨与垂直安装面稍微贴合。
