直线导轨的安装方法直线导轨是一种用于导向或承载的机械零件，广泛应用于工业机械系统中。
其安装方法可以分为以下几个步骤：第一步，准备工作：1. 确定导轨的安装位置，并根据实际需要进行左右对称布局，保证导轨的平衡稳定性。
2. 清理安装位置，确保工作面平整、无明显凹凸或其他杂物。
第二步，安装定位：1. 根据导轨的几何形状和尺寸，使用手动工具（如螺丝刀、扳手等）将导轨固定在安装位置上。
2. 使用水平仪或其他测量工具，检查导轨是否水平安装。
3. 确保导轨与安装位置之间没有缝隙或空隙，若有必要，使用垫片进行调整。
第三步，固定：1. 在安装位置上打孔，将导轨与支撑结构连接，使用螺栓或螺钉进行固定。
2. 确保连接螺栓或螺钉紧固，但不要过度拧紧，避免导致导轨变形或损坏。
第四步，调整：1. 安装导轨后，使用测量工具（如千分尺、游标卡尺等）检查导轨的水平度、直角度和平行度，并进行必要的调整。
2. 根据实际需要，可以使用调整螺钉或螺栓来调整导轨的位置和角度。
第五步，测试：1. 完成安装和调整后，进行导轨的测试，确保导轨的正常运行和使用。
2. 进行滑动测试，检查导轨的摩擦力、滑动性能和噪音情况。
3. 检查导轨的安装位置和固定点，确保没有松动或变形的现象。
4. 如有必要，可以进行负荷测试，检查导轨的承载能力和稳定性。
总结起来，安装直线导轨的方法包括位置确认、准备工作、定位、固定、调整和测试等步骤。
在安装过程中，要注意选择适当的工具和材料，严格按照规范要求进行操作，确保导轨的正常运行和使用。
同时，安装后需定期检查和维护导轨，以保证其稳定性和寿命。
直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。
直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。
首先，根据设备的要求选择合适的位置来安装直线导轨。
然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。
2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。
清洁地面可以确保安装的稳定性和安全性。
3. 安装导轨座安装导轨座是直线导轨安装的第一步。
首先，在安装位置上打上标记，并使用螺丝钻钻孔。
然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。
4. 安装导轨安装导轨是直线导轨安装的第二步。
首先，将导轨座的导轨安装槽与导轨的安装槽对齐。
然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。
5. 进行调试安装导轨后，需要进行调试以确保其正常工作。
首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。
其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。
6. 进行润滑直线导轨的正常运行需要进行润滑。
根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。
7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。
检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。
总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。
在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。
此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。
总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。

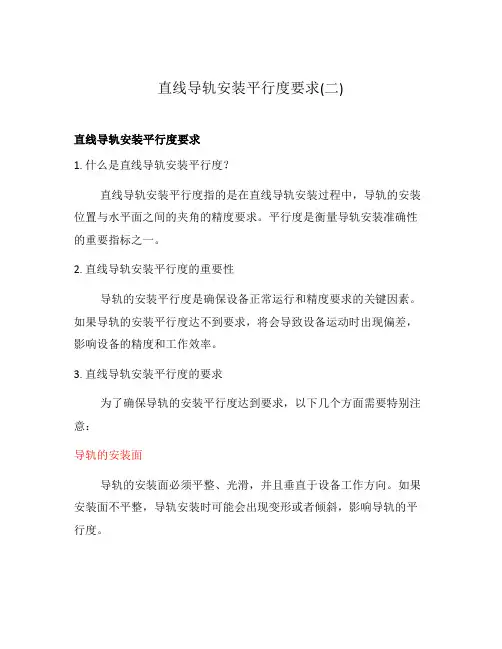

直线导轨安装平行度要求(二)直线导轨安装平行度要求1. 什么是直线导轨安装平行度？直线导轨安装平行度指的是在直线导轨安装过程中，导轨的安装位置与水平面之间的夹角的精度要求。
平行度是衡量导轨安装准确性的重要指标之一。
2. 直线导轨安装平行度的重要性导轨的安装平行度是确保设备正常运行和精度要求的关键因素。
如果导轨的安装平行度达不到要求，将会导致设备运动时出现偏差，影响设备的精度和工作效率。
3. 直线导轨安装平行度的要求为了确保导轨的安装平行度达到要求，以下几个方面需要特别注意：导轨的安装面导轨的安装面必须平整、光滑，并且垂直于设备工作方向。
如果安装面不平整，导轨安装时可能会出现变形或者倾斜，影响导轨的平行度。
导轨的安装位置导轨的安装位置需要在设备的工作空间内选择一个适当的位置。
安装位置应该符合设备设计要求，并且保证导轨的长度和安装角度符合技术要求。
安装装置的准确性在安装导轨的过程中，需要使用准确的安装装置，例如水平仪、测量工具等，以确保导轨的安装角度准确。
安装装置必须经过校准，并且能够满足导轨安装时的精度要求。
安装过程的现场环境安装导轨的现场环境必须保持干净、整洁，并且没有震动或者其它干扰因素。
任何干扰因素都可能造成导轨在安装过程中发生偏移或者变形，影响导轨的平行度。
4. 直线导轨安装平行度要求的实例解释以CNC机床上的导轨安装为例，平行度的要求非常严格。
导轨的安装必须在精密的加工床上进行，安装面必须经过平整处理，并且垂直于工作台面。
安装过程中需要使用精度高的测量工具，例如激光测量仪和等高仪，以确保导轨的安装平行度在允许范围内。
此外，导轨的安装位置和长度也需要符合机床设计要求，以保证机床稳定性和工作精度。
在安装过程中，需要使用合适的校准装置，例如平行度卡尺和块尺等进行校准，以确保导轨的安装角度准确。
为了避免安装过程中的干扰因素，导轨的安装现场必须保持整洁、干净，并且没有震动。
在安装之前，需要对现场环境进行评估和调整，以确保导轨的安装平行度要求的实现。
直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。
它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。
直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。
基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。
基座应固定牢固，没有松动和晃动。
2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。
滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。
在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。
3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。
调整滑块需要使用专门的工具，如油墨或测量仪器。
采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。
4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。
通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。
5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。
在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。
6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。
引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。
7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。
通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。
总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。
正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。

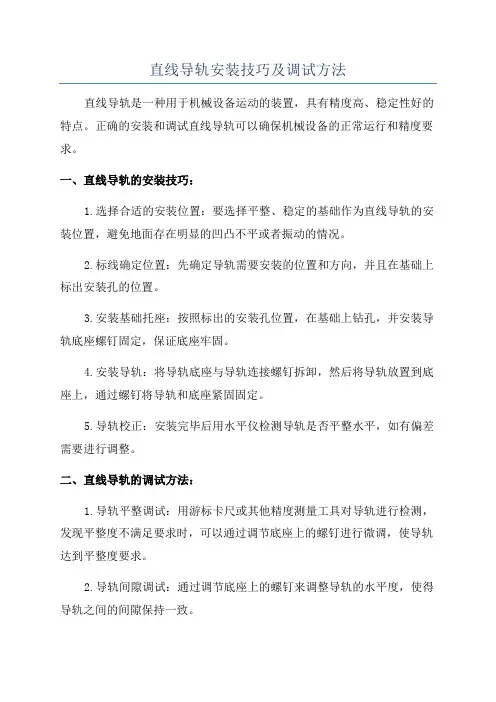

直线导轨安装技巧及调试方法直线导轨是一种用于机械设备运动的装置，具有精度高、稳定性好的特点。
正确的安装和调试直线导轨可以确保机械设备的正常运行和精度要求。
一、直线导轨的安装技巧：1.选择合适的安装位置：要选择平整、稳定的基础作为直线导轨的安装位置，避免地面存在明显的凹凸不平或者振动的情况。
2.标线确定位置：先确定导轨需要安装的位置和方向，并且在基础上标出安装孔的位置。
3.安装基础托座：按照标出的安装孔位置，在基础上钻孔，并安装导轨底座螺钉固定，保证底座牢固。
4.安装导轨：将导轨底座与导轨连接螺钉拆卸，然后将导轨放置到底座上，通过螺钉将导轨和底座紧固固定。
5.导轨校正：安装完毕后用水平仪检测导轨是否平整水平，如有偏差需要进行调整。
二、直线导轨的调试方法：1.导轨平整调试：用游标卡尺或其他精度测量工具对导轨进行检测，发现平整度不满足要求时，可以通过调节底座上的螺钉进行微调，使导轨达到平整度要求。
2.导轨间隙调试：通过调节底座上的螺钉来调整导轨的水平度，使得导轨之间的间隙保持一致。
3.导轨垂直度调试：使用测量工具测量导轨的垂直度，通过调节底座上的螺钉进行微调，使导轨达到垂直度要求。
4.导轨平行度调试：使用测量工具测量导轨之间的平行度，通过调节底座上的螺钉进行微调，使导轨达到平行度要求。
5.导轨刚度调试：通过调整导轨紧固螺钉的力度，使导轨系统的刚度达到要求。
调试直线导轨时，需要使用高精度的测量仪器，并按照设备的使用要求来进行调整。
调试一般由专业人员进行，并且需要根据具体的设备来制定调试方案。
在安装和调试过程中，需要注意以下几点：1.注意安全：在安装和调试过程中，要注意安全，如需爬梯子或操作高处设备时，要戴好安全帽，系好安全带等。
2.保养润滑：导轨安装完毕后，要对导轨进行润滑保养，以保证其正常运转和寿命。
3.精确测量：在调试过程中，要使用高精度的测量工具进行测量，确保调试的精度和准确性。
4.按照规范操作：在安装和调试过程中，要按照设备的操作规范进行操作，避免误操作导致设备损坏或人员受伤。
