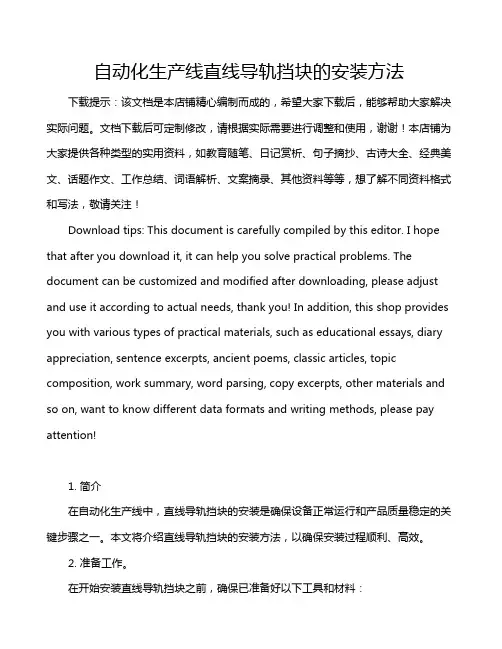

自动化生产线直线导轨挡块的安装方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介在自动化生产线中，直线导轨挡块的安装是确保设备正常运行和产品质量稳定的关键步骤之一。
凡一商城
对于直线导轨相信大家应该是不陌生的，而你知道当我们在安装直线导轨之前我们都要做哪些准备吗？不管你知道或者不知道，在这凡一导轨网的小编就来和大家做个简单的介绍，希望能给大家带来帮助。
具体内容如下，仅供参考。
当我们在安装以前，我们要把相应机械上的划痕、毛刺还有污渍都清理掉，要知道在直线导轨上有防锈油，当我们在进行安装以前，我们要先对他进行清洁，然后在进行安装。
如果这个防锈油没有了那是很容易生锈的，大家可以选择粘度比较低的润滑油。
我们还可以把直线导轨轻轻的放在底座上，不要把宜堡电气直线导轨都锁紧了让他和安装的面靠紧，而底座要和基准面横着，在直线导轨上做一个标记线。
当然我们也要用干净的装配线来对执行导轨进行固定。
我们还要把螺栓插到直线导轨的孔里面，看看他们是不是吻合，要是不吻合那我们也不要硬拧，不然会对他的精度产生影响。
我们可以按照相应的直线导轨来进行拧动，让轨道和安装的面靠着，然后用扭矩的扳手把他拧紧。
我们可以按照从中间到轴端的顺序来进行拧，这样精度会比较好。
完。
直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。
二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。
2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。
3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。
4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。
三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。
2、日常清洁保养：定期清洁机械装置表面。
直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。
在正式安装前，线性滑轨应涂上防锈油。
安装前，请用清洁油清洁基准面并安装。
一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。
2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。
安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。
3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。
竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。
4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。
安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。
用扭力扳手渐渐拧紧轨道螺栓。
5. 使用相同的安装方法安装辅佑襄助导轨。
注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。
在此阶段安装所需的配件。
附件可以是润滑脂接头、油管接头或防尘系统等。
6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。
7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。
直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。
将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。
2. 从远端到近端依次拧紧螺钉。
拧紧螺钉的扭矩应参照上述示例中的扭矩表值。
全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。
安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。
建议从远端到近端依次拧紧螺钉。
3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。

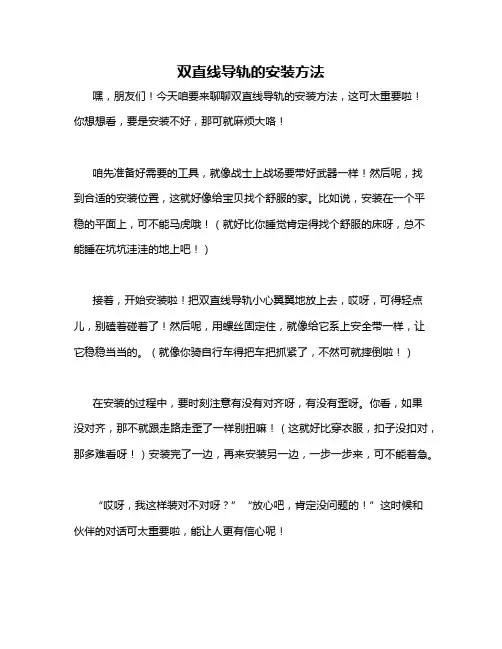

双直线导轨的安装方法
嘿，朋友们！今天咱要来聊聊双直线导轨的安装方法，这可太重要啦！你想想看，要是安装不好，那可就麻烦大咯！
咱先准备好需要的工具，就像战士上战场要带好武器一样！然后呢，找到合适的安装位置，这就好像给宝贝找个舒服的家。
比如说，安装在一个平稳的平面上，可不能马虎哦！（就好比你睡觉肯定得找个舒服的床呀，总不能睡在坑坑洼洼的地上吧！）
接着，开始安装啦！把双直线导轨小心翼翼地放上去，哎呀，可得轻点儿，别磕着碰着了！然后呢，用螺丝固定住，就像给它系上安全带一样，让它稳稳当当的。
（就像你骑自行车得把车把抓紧了，不然可就摔倒啦！）
在安装的过程中，要时刻注意有没有对齐呀，有没有歪呀。
你看，如果没对齐，那不就跟走路走歪了一样别扭嘛！（这就好比穿衣服，扣子没扣对，那多难看呀！）安装完了一边，再来安装另一边，一步一步来，可不能着急。
“哎呀，我这样装对不对呀？”“放心吧，肯定没问题的！”这时候和伙伴的对话可太重要啦，能让人更有信心呢！
等两边都安装好了，再检查检查，看看有没有松动的地方，有没有不顺
畅的感觉。
可别嫌麻烦呀，这可是关系到后面能不能顺畅使用的关键呢！
总结来说，双直线导轨的安装真不是一件容易的事，但只要咱认真仔细，一步一个脚印，肯定能安装好！它可是会在很多地方大显身手的哦，让我们的设备运行得更顺畅、更高效！所以呀，大家可别怕麻烦，加油干吧！。
直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。
正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。
以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。
2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。
3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。
基础结构应符合相关的设计要求和规范。
4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。
5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。
确保导轨与底座紧密连接，且导轨的表面光滑平整。
6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。
7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。
8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。
9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。
二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。
根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。
2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。
基础结构的设计和施工要符合相关的规范和标准。
3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。
4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。
必要时可以进行抛光处理以提高其表面质量。
5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。
螺栓的选择和紧固要符合相关的标准和规范。
6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。
直线导轨的几种安装方法！
随着高精密的直线导轨在工业自动化中运用的广泛性，掌握一定的安装技巧是很有必要的，掌握好正确的安装直线导轨的方法，提高导轨的使用寿命与使用精度。
在无侧向定位装配面的安装中为确保从动侧滑轨与基准侧滑轨间的平行度。
一、使用安装基准面安装方法
先使用装配螺丝将直线导轨底部基准面大概固定于床台底部装配面，再用虎钳将滑轨侧边基准面逼紧床台侧边装配面，以确定滑轨位置后，使用扭力扳手，一定的扭力按顺序锁紧固定螺丝，将滑轨底部基准面逼紧床台底部装配面。
二、从动侧直线导轨的安装1、直线块规法
将直线块规置于两支直线导轨间，使用千分量表校准直线块规，使之与基准侧滑轨之侧边基准面平行，再依直线块规校准从动侧滑轨，从动轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
2、移动平台法
将基准侧两个滑块固定在一个测定平台上，而从动侧只装上一个滑块，滑轨和滑块都尚未固定于床台与平台，使用附于从动侧滑块顶面千分量表，量测从动侧滑块的侧基准面，从动直线导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
3、效仿基准侧滑轨法
将基准侧直线导轨的两个滑块及从动侧导轨其中一个滑块固定于平台，再将从动侧的滑轨及其另一个滑轨约略分别固定于床台及平台，以基准侧滑轨为准移动平台，从滑轨一端开始，边确认从动侧直线导轨的滚动阻力，边依序以特定的扭力锁紧装配螺丝。
4、专用工具法
使用专业工具确定从动侧滑轨的位置，并依序以特定的扭力锁紧装配螺丝。
工序一：撤开外、内包装、对直线导轨、滑座品质进行确认；注意事项：1.对直线导轨要轻拿轻放；2.撤包装时注意不要划伤、损坏直线3.擦拭干净直线导轨上的防锈油，方可移动滑块测试。
工具：剪刀，干净干布检验事项：滑块是否运行顺畅，手感有无不畅；滑块中是否有润滑脂；检查导轨平面度、直线度是否符合要求，在公差范围内；另外滑动不畅的要退货处理；没有润滑脂的要退货或补充润滑脂。
工序二：在安装前要对安装面做清除、清洁工作；注意事项：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。
工具：锉刀，砂布，油石检验事项：安装部位要清角、光滑无毛刺；安装面要清洁干净；安装面倒角半径不大于3.5mm，若发现过大或凸出应及时处理。
工序三：检测安装面平面度注意事项：面长时要分段，交叉检测工具：直尺或水平尺技术要求：面平面度不超差（0.1/500mm）工序四：将主导轨安装到基准位置上注意事项：1.将主导轨轻轻安置在基准面，导轨安装基准靠到基准边（销）上。
2.使用侧向固定块/销或其他固定方式使线轨与侧向安装边轻轻贴合。
工具：内六角扳手检验事项：检查导轨上孔位与安装面上孔位是否偏差；工序五：锁紧主导轨；保证导轨直线度（它是副导轨的基准）注意事项：1.顺序是由中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，不完全锁紧，使轨道与垂直安装面稍微贴合。
可以得到较稳定的精度；垂直基准面稍微旋紧后再加强侧向基准边的锁紧力，使主轨可以确实贴合侧向基准边；用靠销调整导轨直线度；2.使用扭力扳手将装配螺钉依照规定的扭力值慢慢锁紧。
工具：扭力扳手，内六角扳手；技术要求：1，导轨直线度要求0.025/500mm；2，螺栓锁紧要做紧固标记；工序六：锁紧滚珠靠销或靠块注意事项：用沉头螺栓固定滚珠靠销或靠块，工具：内六角扳手检验事项：螺栓锁紧要做紧固标记；工序七：安装副导轨注意事项：使用同样安装方式安装副导轨，注意个别安装滑座至主轨与副轨上，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。
直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。
直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。
首先，根据设备的要求选择合适的位置来安装直线导轨。
然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。
2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。
清洁地面可以确保安装的稳定性和安全性。
3. 安装导轨座安装导轨座是直线导轨安装的第一步。
首先，在安装位置上打上标记，并使用螺丝钻钻孔。
然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。
4. 安装导轨安装导轨是直线导轨安装的第二步。
首先，将导轨座的导轨安装槽与导轨的安装槽对齐。
然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。
5. 进行调试安装导轨后，需要进行调试以确保其正常工作。
首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。
其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。
6. 进行润滑直线导轨的正常运行需要进行润滑。
根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。
7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。
检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。
总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。
在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。
此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。
总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。
直线导轨的安装方法
1.准备工作：确定安装位置，测量导轨的长度、宽度和高度。
准备安装需要的螺钉、螺母、垫圈等配件。
2.安装基座：先安装导轨的基座，使用螺钉和螺母将其牢固地固定在安装位置上。
需注意基座水平度和垂直度。
3.安装导轨：将导轨按照正确的方向和间距安装在基座上，使用螺钉和螺母将导轨固定在基座上。
4.校正导轨：使用水平仪和角度仪等工具校正导轨的水平度和垂直度，确保导轨的平整度和垂直度达到标准。
5.安装滑块：安装滑块前需将导轨表面清洁干净，同时在滑块底部涂上适量润滑油，然后将滑块按照指向安装在导轨上。
6.测试：安装完毕后，需要进行测试，验证导轨的工作状态和滑动性能是否达到要求。
7.定期维护：导轨装置在使用过程中需要定期维护，及时清洁导轨表面，检查滑块的磨损情况，定期添加润滑油等，以确保导轨系统的正常运行和其寿命。
直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。
它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。
直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。
基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。
基座应固定牢固，没有松动和晃动。
2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。
滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。
在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。
3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。
调整滑块需要使用专门的工具，如油墨或测量仪器。
采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。
4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。
通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。
5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。
在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。
6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。
引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。
7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。
通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。
总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。
正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。
滚动直线导轨副的使用说明1、基础件上安装导轨副的安装平面的精度要求：使用单根导轨副的安装面其平面精度可略低于导轨副运行精度。
同一平面内使用两根或两根以上导轨副时，其安装面精度可低于导轨副运行精度。
建议按下表选用的精度要求：2、导轨副连接基准面的结构形式：3、安装基面的台肩高度及倒角形式：·将滑块和导轨安装在床身和工作台时，为使滑块和导轨不与基础件发生干涉，按下表中的r值加工或相应加工成清角槽：4、滚动直线导轨副的安装调整：安装与使用请小心轻拿轻放，避免磕碰以影响导轨副的直线精度。
不允许将滑块拆离导轨或超过行程又推回去。
若因安装困难，需要拆下滑块，可向我公司定购引导轨。
（引导轨是一种装配辅助工具，其实际尺寸比导轨小一号。
需要时，可将导轨与引导轨的端头对接，把滑块从导轨推到引导轨上，当导轨安装好后，再将滑块从引导轨推到导轨上，注意基准方向）。
安装注意事项首先正确区分基准导轨副与非基准导轨副（基准导轨上有J的标记，滑块上有磨光的基准侧面）：其次认清导轨副安装时所需的基准侧面：导轨副的基本安装步骤：(1)、基准导轨副的安装方法（有下述两种方法）：a、利用U型夹头将导轨的基准侧面与安装台阶的基准侧面夹紧，然后在该处用固定螺栓拧紧（建议采用配攻螺纹孔），由一端开始，依次将导轨固定：b、无安装台阶时，将导轨一端固定后，按下图所示方法将表针靠在导轨的基准侧面，以直线块规为基准，自导轨的一端开始读取指针值校准直线度，并依次将导轨固定.(2)、非基准导轨副的安装方法：如下图所示，将吸铁表座固定在基准导轨副的滑块上，量表的指针顶在非基准导轨副的导轨基准侧面，从导轨的一端开始读取平行度一面顺次将非基准导轨副固定好；另外，亦可参照(1)中两图所示的方法。
(3)、接长导轨副的区分：当使用接长导轨时，我们采用同一套导轨副编同一英文大写字母，连续阿拉伯数字表示连接顺序，对接端头由同一阿拉伯数字相连，如图所示：(4)、紧固螺栓时，建议采用恒扭矩扳手并按下表推荐扭矩值进行：单位:N·m(螺钉紧固后，其上部沉孔如需防尘及密封，可另行订购我厂配套生产的沉孔压盖)5、滚动直线导轨副的防护与润滑：要注意工作环境与装配过程中的清洁，不能有铁屑、杂质、灰尘等粘附在导轨副上。
直线导轨的安装步骤
一．准备环境
1.首先，检查安装位置，保证其安装环境的平整性，无油污，无水痕
和杂物，并保持其干燥、清洁；
2.检查负荷范围，按规定的负荷范围搬运和安装；
3.将安装地点清理干净，将吊挂螺钉位置标记出来，架设支撑杆；
4.检查能提供的工作电源的电压是否符合要求，是否具有安全防护措施；
待以上检查项满足要求，方可进行下一步安装。
二．安装步骤
1.安装滑块：首先，在导轨的端部安装滑块，将滑块的安装位置固定，滑块的固定要牢固；
2.安装导轨：将导轨固定在支撑杆上，首先采用手动方式将导轨安装
在支撑杆上，然后通过电动螺丝刀将导轨牢固地固定在支撑杆上；
3.安装电机：将电机安装在支撑杆上，电机应将对导轨上的负荷均匀
分布；
4.安装定位器：安装定位器，使电机能够在导轨上运行，并确保导轨
滑动精准；
5.安装驱动器：将驱动器安装在导轨上，将驱动器连接到电源上；
6.安装按钮：将按钮安装在支撑杆上，将按钮连接到电机上，以供用户操作；
三．安装测试
1.对电机系统的功能作及时测试，检查电机系统是否符合安装要求；
2.测试直线导轨的滑动情况，确保安装精准；。
直线导轨安装步骤及注意事项嘿，朋友们！咱今天来聊聊直线导轨的安装步骤和要注意的那些事儿。
你看啊，安装直线导轨就好比搭积木，得一步一步来，还得细心加耐心。
先把安装面清理干净咯，就像咱洗脸一样，得把灰尘啊脏东西啥的都弄走，不然导轨装上去也不踏实呀。
然后呢，确定好安装的位置，可别马虎，这就像给家里摆家具，位置不对那可别扭啦。
接着把导轨轻轻放上去，哎呀，得轻点儿，别磕着碰着了。
然后用螺丝固定住，这螺丝就像是给导轨穿上了小鞋子，得穿得稳稳当当的。
安装滑块的时候也得小心哦，别把它弄疼啦。
把滑块顺着导轨慢慢推进去，就像给小火车铺轨道一样。
这当中可得注意了，别装歪了呀，不然这直线导轨跑起来不顺畅，那不就白折腾啦。
还有啊，螺丝得拧紧咯，但也别太紧了，太紧了导轨该喘不过气来了。
咱再说说其他要注意的。
安装的时候周围环境得安静点儿，别乱糟糟的，不然容易分心出错。
还有啊，工具得准备齐全了，别到时候缺这少那的，手忙脚乱可不行。
安装完了也别着急庆祝，得检查检查呀，看看导轨跑得顺不顺畅，有没有啥异常的声音。
要是有问题，赶紧解决，可别等用起来出毛病了才后悔。
直线导轨这东西啊，就像是机器的腿，腿不好使，机器还怎么好好工作呀。
所以咱可得认真对待安装这件事儿，别嫌麻烦。
反正啊，安装直线导轨可不是闹着玩的，得用心，得仔细。
大家可别小瞧了这些细节，往往细节决定成败呢！咱把直线导轨安装好了，机器才能稳稳当当、顺顺利利地工作呀，你们说是不是这个理儿？。
快收藏：超长4⽶以上直线导轨的安装⽅法直线导轨，在机床⾏业可谓家喻户晓，本⽂主要介绍直线导轨在龙门式加⼯⼼上的安装，它由⽔平⽅向上的4根导轨（12⽶长）组成，导轨以接长的⽅式来达到机床所需的⾏程和⽤途。
总的来说，掌握了该机型导轨的安装⽅法，相应其它规格导轨的安装已就得⼼应⼿了，并且做得⾮常的棒。
⼀、基本介绍⾸先我们来了解⼀下该机型的导轨：(图1)，它的主要特点：四列式单圆弧⽛型接触，同时整合最优化结构设计之重负荷，相⽐较与其它导轨提升了负荷与刚性的能⼒;具备了四⽅向等负载特⾊，及⾃动调⼼的功能，可吸收安装⾯的装配误差，得到⾼精度的需求。
⾼速度，⾼负荷，⾼刚性与⾼精度化概念已成为未来全世界⼯业产品发展的趋势，该直线导轨，即是基于此理念开发的产品。
该规格滑块型式为法兰型，滑块承载形式超重负荷，滑块的固定⽅式为上锁式，已是所有产品中最常⽤的⼀种锁紧固定⽅式;每根导轨全长12000mm由7个滑块组成(⼀般由4个组成)固定⽅式为上锁式，已是常⽤的锁紧固定⽅式;选⽤了ZB中预压(预压⼒0.10C-0.12C)，和P级精密级的精度(0.027)。
相关知识的详细介绍可参考直线导轨⼚家提供的产品技术⼿册。
⼆、安装前的准备⼯作1、机台⽔平的校正。
要求：⽤两个等⾼量块和⼀⼤理⽯量尺放在安装基⾯上,放上精密的⽔平仪调试底座⽔平，要求是底座中凸(2~3格)。
2、导轨安装基⾯粗糙度,平⾯度,直线度以及外观的检查。
要求：当⽔平调试好以后,必须⽤激光⼲涉仪测量出主导轨安装基⾯(我们通常以靠近右侧⽴柱的⼀条导轨⾯为主导轨)的平⾯度允许每10m中凸0.05mm，全⾏程直线度允许中凸0.03mm。
粗糙度要求1.6，外观⽆铸造缺陷。
3、导轨安装基⾯与导轨侧基准安装⾯的倒⾓处理。
要求：倒⾓半径⼩于或等于3.5mm，若发现倒⾓过⼤或凸出，应及时采⽤油⽯和锉⼑处理，否则会造成导轨精度的安裝不良或者会⼲涉滑块。
4、导轨安装基⾯锁紧螺纹孔的加⼯。
直线导轨的安装方法
1、直线导轨安装步骤：
（1）准备安装设备：直线导轨、安装支架、定位块；
（2）准备安装场所：平整的基座和安装支架须放置在稳定的地面上，安装时注意防止运动方向上有碰撞；
（3）将安装支架安装在定位块上，并且将安装支架与定位块固定在
稳定的地面上；
（4）安装直线导轨：
a.首先通过调整安装支架上的准备孔，依据直线导轨的长度进行安装；
b.将直线导轨的入口螺纹放入准备好的安装支架；
c.紧固螺母和螺栓对导轨固定；
d.安装好直线导轨后，再次紧固所有被安装的螺栓和螺母，以确保
固定的有效性；
（5）安装完成后，可用检测仪测量直线导轨的精度，使其处于待用
状态；
2、安装中需要注意事项：
（1）直线导轨安装后，记得加上防锈涂料；
（2）导轨安装前需检验安装支架是否有缺陷；
（3）安装场所要保证平整，注意防止运动方向上有碰撞；
（4）安装时要慢，包括安装和拆卸，安装必须有特定人员做操作，
确保安全；
（5）安装完成后需要调整，配合时需要完成定位调整；
（6）不要用重物影响导轨，导轨的使用负荷应尽量低；
（7）直线导轨的安装要和零件的安装配合，千万不可脱离搭配，影响定位；
（8）在安装之前要清洁场所，不要有灰尘、油污及金属碎屑等杂物掺入。
线性滑轨的安装
直线导轨的安装步骤建立线性滑轨良好的使用品质，初步成败条件是需要正确的选用规格型号，但影响使用品质的最后关键因素在于线性滑轨的安装品质，即使选用正确型号的线性滑轨，也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，以下是安装线性滑轨应该注意的设计事项与安装步骤事项。
1-1先选取基准轨与从动轨
当非呼唤型线性滑轨配对使用时，需注意基准轨与从动轨之差异。
基准轨侧边基准面精度较从动轨高，可作为床台安装承靠面。
基准轨上有刻上MA之记号，如图所示：
1-2机床台受到振动及冲击力作用，且要求高钢性、高精度的安装：
（1）固定方式：
当机床台受到振动、冲击力的作用时，滑轨及滑块很可能偏离原来固定位置，而影响精度。
为避免发生类似的状况，建议使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。
（2）滑轨安装
1．清除机床台装配面的污物。
2.将线性滑轨平稳的放在机床台上，并让滑轨侧边基准面靠上机床台装配面。
3.试锁装配螺丝以确认螺栓孔是否吻合，并将滑轨底部基准面大概固定于机床台底部装配面。
4.使用侧向固定螺丝钉，安顺序将滑轨侧边基准边基准面逼紧机床台侧边装配面，以确定滑轨位置。
5.使用扭力扳手，以特定扭力按顺序锁紧装配螺丝，将滑轨底部基准面逼紧机床台底部装配。
6.依步骤1至5安装其余配对滑轨。
（3）滑块安装
1.使用装配螺丝的滑板大概固定于滑块上。
2.使用固定螺丝，将滑块侧边基准面紧固于滑板侧边装配面上，以确定滑块位置。
3.锁紧装配螺丝将滑板按图所示，按①~④对角线顺序紧固于滑块上。
1-3 线性滑轨安装注意事项
1.线性滑轨产品在出货前，均涂布滴量的防锈油，安装使用前请擦拭滑轨的防锈油，才可以移动滑块。
2.确认安装基准面：滑轨基准面位”HIWIN”字样旁箭头所指的侧边平面（B）；而滑块基准面则为经过研磨的光滑表面（D）。
3.滑轨接牙件：滑轨接牙安装时必须依照滑轨上表示顺序安装，以确保线性滑轨精度。
接牙标示在接牙端的上表面，请将相同接牙标示的两端接在一起。
（如图三所示）且建议配对之滑轨接牙位置最好能错开，以避免机床台至接牙出因不同滑轨差异而造成进度不良。
（如图四所示）
5.安装线性滑轨时，非必要，请勿将滑块卸下。
如须将滑块自滑轨上拆下或装上时，请使用所附的夹轨。
6.安装线性滑轨时必须注意安装承靠面肩部高度及倒角的尺寸。
过大倒角凸出的地方容易造成线性滑轨精度不良；过高的承靠高度则会干涉滑块。
请依照型录各系列线性滑轨之建议要求安装面肩部，安装精度不良即可排除。
7.安装线性滑轨时，请勿将非互换型滑轨之滑块任意对调使用，以免影响精度。
8.安装线性滑轨时，建议针对不同材质之机床台，使用扭力扳手以建议的锁固扭矩，依序锁上螺栓以确保滑轨直度。
