直线导轨的安装方法直线导轨是一种用于导向或承载的机械零件，广泛应用于工业机械系统中。

其安装方法可以分为以下几个步骤：第一步，准备工作：1. 确定导轨的安装位置，并根据实际需要进行左右对称布局，保证导轨的平衡稳定性。

2. 清理安装位置，确保工作面平整、无明显凹凸或其他杂物。

第二步，安装定位：1. 根据导轨的几何形状和尺寸，使用手动工具（如螺丝刀、扳手等）将导轨固定在安装位置上。

2. 使用水平仪或其他测量工具，检查导轨是否水平安装。

3. 确保导轨与安装位置之间没有缝隙或空隙，若有必要，使用垫片进行调整。

第三步，固定：1. 在安装位置上打孔，将导轨与支撑结构连接，使用螺栓或螺钉进行固定。

2. 确保连接螺栓或螺钉紧固，但不要过度拧紧，避免导致导轨变形或损坏。

第四步，调整：1. 安装导轨后，使用测量工具（如千分尺、游标卡尺等）检查导轨的水平度、直角度和平行度，并进行必要的调整。

2. 根据实际需要，可以使用调整螺钉或螺栓来调整导轨的位置和角度。

第五步，测试：1. 完成安装和调整后，进行导轨的测试，确保导轨的正常运行和使用。

2. 进行滑动测试，检查导轨的摩擦力、滑动性能和噪音情况。

3. 检查导轨的安装位置和固定点，确保没有松动或变形的现象。

4. 如有必要，可以进行负荷测试，检查导轨的承载能力和稳定性。

总结起来，安装直线导轨的方法包括位置确认、准备工作、定位、固定、调整和测试等步骤。

在安装过程中，要注意选择适当的工具和材料，严格按照规范要求进行操作，确保导轨的正常运行和使用。

同时，安装后需定期检查和维护导轨，以保证其稳定性和寿命。

安装轨道的固定方法
安装轨道的固定方法
随着机械设备行业的发展壮大，直线导轨在各种机械设备中的应用也得以普及，机械行业对于直线导轨的需求量也日益增加。

在各种场景的应用中，直线导轨是如何进行固定的呢？为您整理的4种直线导轨的固定方法：
1、定位螺栓固定法
因为安装空间的限制，使用的螺栓尺寸不可太大。

2、滚柱固定法
滚柱是利用螺栓头部斜度的推进来施压，所以要特别注意螺栓头部的位置。

3、推拔固定法
此方式借由对推拔块的锁紧来施压，过大的锁紧力易造成轨道弯曲或外侧肩部变形，所以安装时要特别注意锁紧力的适当性。

4、压板固定法
此方式轨道与滑块侧面需稍微突出床台与工作台边缘，而压板需加工逃槽，以防止安装时与滑轨或滑块的角部产生干涉。

直线导轨拼接处安装标准# 直线导轨拼接处安装标准## 一、前言嘿，朋友！你知道在很多机械设备里，直线导轨那可是相当重要的部件呢。

它就像火车的铁轨一样，能让设备的某个部分沿着它精准地移动。

但是有时候呀，因为设备比较长或者其他特殊需求，我们就需要把直线导轨拼接起来。

这就好比铺很长的铁轨，中间得接好喽，不然火车跑起来可就麻烦了。

所以呢，咱们今天就来好好聊聊直线导轨拼接处的安装标准，这样大家在安装的时候就有个准儿，能让设备运行得又稳又好。

## 二、适用范围1. 机床设备- 比如说数控机床，它的工作台常常需要沿着直线导轨做精确的移动。

如果直线导轨拼接处安装不好，那加工出来的零件精度可就没法保证了。

像加工一些精密的模具或者航空零件，误差哪怕只是一点点，那整个零件可能就报废了。

2. 自动化生产线- 在自动化流水生产线上，有很多部件是通过直线导轨来实现精确传输的。

例如在汽车生产线上，车身部件在不同工序间的移动靠的就是直线导轨。

如果拼接处有问题，可能会导致部件传输不畅，影响整个生产线的效率。

3. 测量仪器- 像三坐标测量仪这种高精度的测量设备，它的测量头在导轨上移动来获取精确的测量数据。

要是直线导轨拼接处不符合标准，测量的数据就会不准确，那测量结果可就大打折扣了。

## 三、术语定义1. 直线导轨- 简单来说呢，直线导轨就是一种能够让物体沿着直线方向平滑移动的装置。

它通常由导轨和滑块组成，就像轨道和在轨道上行驶的小车一样。

导轨是固定在设备上的那个长条部分，滑块则是套在导轨上，可以带着其他部件来回滑动的部分。

2. 拼接处- 这就是当我们把两段或者多段直线导轨连接在一起的那个地方。

就好比我们把两根短的铁轨接起来的那个接头处，这个地方要是没处理好，就会影响整个导轨的性能。

## 四、正文（一）安装前的准备工作1. 导轨的检查- 化学成分方面，要确保导轨的材料符合设计要求。

一般来说，优质的直线导轨采用的是高强度合金钢，这种材料具有良好的耐磨性和抗腐蚀性。

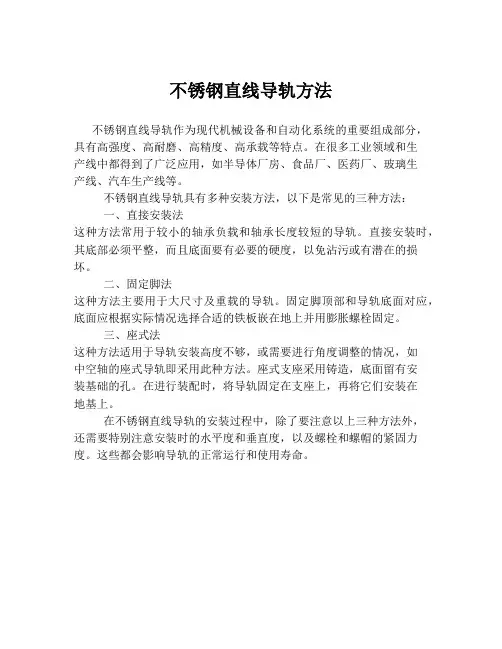

不锈钢直线导轨方法
不锈钢直线导轨作为现代机械设备和自动化系统的重要组成部分，具有高强度、高耐磨、高精度、高承载等特点。

在很多工业领域和生
产线中都得到了广泛应用，如半导体厂房、食品厂、医药厂、玻璃生
产线、汽车生产线等。

不锈钢直线导轨具有多种安装方法，以下是常见的三种方法：
一、直接安装法
这种方法常用于较小的轴承负载和轴承长度较短的导轨。

直接安装时，其底部必须平整，而且底面要有必要的硬度，以免沾污或有潜在的损坏。

二、固定脚法
这种方法主要用于大尺寸及重载的导轨。

固定脚顶部和导轨底面对应，底面应根据实际情况选择合适的铁板嵌在地上并用膨胀螺栓固定。

三、座式法
这种方法适用于导轨安装高度不够，或需要进行角度调整的情况，如
中空轴的座式导轨即采用此种方法。

座式支座采用铸造，底面留有安
装基础的孔。

在进行装配时，将导轨固定在支座上，再将它们安装在
地基上。

在不锈钢直线导轨的安装过程中，除了要注意以上三种方法外，
还需要特别注意安装时的水平度和垂直度，以及螺栓和螺帽的紧固力度。

这些都会影响导轨的正常运行和使用寿命。

直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。

正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。

以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。

2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。

3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。

基础结构应符合相关的设计要求和规范。

4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。

5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。

确保导轨与底座紧密连接，且导轨的表面光滑平整。

6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。

7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。

8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。

9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。

二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。

根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。

2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。

基础结构的设计和施工要符合相关的规范和标准。

3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。

4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。

必要时可以进行抛光处理以提高其表面质量。

5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。

螺栓的选择和紧固要符合相关的标准和规范。

6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。

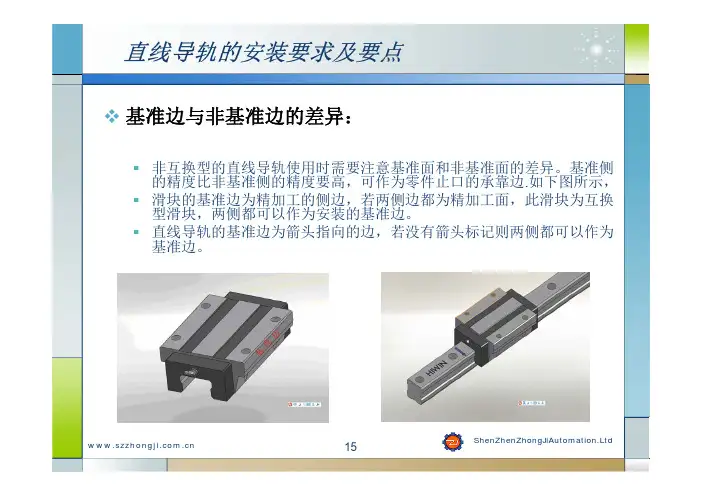

基准边与非基准边的差异：
非互换型的直线导轨使用时需要注意基准面和非基准面的差异。

基准侧的精度比非基准侧的精度要高，可作为零件止口的承靠边.如下图所示， 滑块的基准边为精加工的侧边，若两侧边都为精加工面，此滑块为互换型滑块，两侧都可以作为安装的基准边。

直线导轨的基准边为箭头指向的边，若没有箭头标记则两侧都可以作为
基准边。

ShenZhenZhongJiAutomation.Ltd
15
ShenZhenZhongJiAutomation.Ltd 导轨的接头： 导轨的接头必须按照导轨上的标记来进行安装，以保证直线导轨的精度。

且建议配对的导轨接头位置能够错开
导轨的安装：
清除零件安装面的杂质及污物
ShenZhenZhongJiAutomation.Ltd
17
导轨的安装：
将导轨平稳地放在零件上，使导轨的基准侧贴紧零件的安装面
ShenZhenZhongJiAutomation.Ltd
18
导轨的安装：
将所有螺栓都装配到安装孔以确认孔距是否准确，并将导轨底部的安装
面大概固定在零件的安装面上
ShenZhenZhongJiAutomation.Ltd
19
导轨的安装：
使用扭矩扳手将螺栓按指定的扭矩力依次锁紧。

ShenZhenZhongJiAutomation.Ltd
20
滑块的安装：
锁紧滑块的固定螺栓，请按照下图1-4
的顺序执行
ShenZhenZhongJiAutomation.Ltd
21 。

直线导轨固定方法与安装面的设备直线导轨是一种用于液压机械、机床和其他工业设备上的重要部件。

它可以提供准确的线性运动，同时也能承受较大的负载。

在安装直线导轨时，需要确保其固定稳固，并且与安装面保持良好的接触。

下面将介绍一些直线导轨的固定方法和安装面的设备。

1.直线导轨的固定方法：（1）螺栓固定：直线导轨通常有预先钻好孔位的安装槽。

将直线导轨放置在安装槽中，通过螺栓将其固定在槽中。

确保螺栓固定紧密，以避免导轨在使用过程中移动或晃动。

（2）焊接固定：对于一些较大型的直线导轨或使用环境较恶劣的场合，可以选择焊接固定的方式。

在焊接之前，需要确保焊接面干净无油，并且焊接质量良好。

（3）机械夹紧：使用机械夹紧装置，将直线导轨夹紧在安装槽内。

这种固定方式适用于一些无法通过螺栓或焊接来固定的情况。

2.安装面的设备：在安装直线导轨时，需要确保安装面平整、坚固，并且能承受导轨所施加的力量。

以下是一些常见的安装面的设备：（1）基础块：基础块是安装直线导轨的重要部分。

它通常由铸铁或钢材料制成，可以提供稳固的支撑。

基础块应该贴合安装面，确保与之保持良好的接触。

（2）垫片：在安装直线导轨时，可以使用垫片来填充安装面和导轨之间的间隙，以确保紧密接触。

垫片通常由橡胶或塑料制成，具有缓冲和隔振的作用。

（3）垫块：垫块可以用于调整直线导轨的安装高度和水平度。

它通常由金属材料制成，具有较大的强度和稳定性。

（4）水平仪：在安装直线导轨时，可以使用水平仪来检查导轨是否水平。

确保导轨的水平度有助于避免不必要的摩擦和偏心力。

总结：在安装直线导轨时，需要选择适当的固定方法和设备，确保导轨固定稳固，并与安装面保持良好的接触。

这样可以提高直线导轨的使用寿命和运行效果，同时保证设备的稳定性和准确性。

直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。

直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。

首先，根据设备的要求选择合适的位置来安装直线导轨。

然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。

2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。

清洁地面可以确保安装的稳定性和安全性。

3. 安装导轨座安装导轨座是直线导轨安装的第一步。

首先，在安装位置上打上标记，并使用螺丝钻钻孔。

然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。

4. 安装导轨安装导轨是直线导轨安装的第二步。

首先，将导轨座的导轨安装槽与导轨的安装槽对齐。

然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。

5. 进行调试安装导轨后，需要进行调试以确保其正常工作。

首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。

其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。

6. 进行润滑直线导轨的正常运行需要进行润滑。

根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。

7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。

检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。

总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。

在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。

此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。

总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。

常用直线导轨安装面形位公差精度要求常用直线导轨安装面形位公差精度要求直线导轨是机械设备中常用的零部件，其作用是在运动过程中提供稳定的导向和支撑作用。

直线导轨的安装面形位公差精度对于机械设备的性能和使用寿命有着重要的影响。

下面将详细介绍常用直线导轨安装面形位公差精度要求。

一、直线导轨安装面1. 安装基础：直线导轨必须固定在坚实平整的基础上，以确保其稳定性和刚性。

2. 安装方向：直线导轨应沿着负荷方向安装，以减小因负荷变形而引起的误差。

3. 安装位置：直线导轨应按照设计要求正确地安装在机床或设备上，避免出现偏移或倾斜等现象。

二、形位公差1. 平面度公差：平面度公差是指直线导轨所在平面与参考平面之间的距离偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

2. 垂直度公差：垂直度公差是指直线导轨所在平面与参考平面之间的垂直偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

3. 平行度公差：平行度公差是指两个直线导轨所在平面之间的平行偏差。

其精度等级一般为0级、1级、2级和3级。

其中0级为最高精度等级，适用于高速、高精度的机械设备。

三、安装面形位公差1. 安装误差：安装误差是指由于安装过程中产生的各种误差，如偏移、倾斜和扭曲等。

安装误差对于直线导轨的使用寿命和性能有着很大的影响。

2. 安装面形位公差：安装面形位公差是指直线导轨所在平面与参考平面之间的距离偏差和角度偏差。

其精度等级一般为IT01~IT18，其中IT01为最高精度等级，适用于要求极高的机械设备。

3. 安装面形位公差的测量：安装面形位公差的测量可以通过三坐标测量仪、平面度仪和角度测量仪等设备进行。

在进行测量时，应按照国家标准或行业标准进行操作，以保证测量结果的精确性和可靠性。

四、总结直线导轨是机械设备中重要的零部件，其安装面形位公差精度对于机械设备的性能和使用寿命有着重要的影响。

直线导轨的安装方法和要点直线导轨是一种常见的机械传动装置，广泛应用于各种机械设备中。

下面将介绍直线导轨的安装方法和要点。

一、直线导轨的种类直线导轨按照结构形式分为两种：滚动导轨和滑动导轨。

滚动导轨是通过滚动滑块与导轨相配合来实现滑动运动，其中滑块内装有滚子或滑珠。

滚动导轨适用于高载荷、高速度和高精度等要求较高的场合，常用于数控机床和精密设备。

滑动导轨是通过滑动滑块与导轨相配合来实现滑动运动，其中滑块内装有金属或非金属材料的滑块。

滑动导轨适用于负载较轻、速度较低、精度要求不高的场合，常用于一些常规机械设备。

1.设计前的准备工作在安装直线导轨之前，需要进行一系列的准备工作。

首先要确认导轨的选型和数量，确保满足设备的要求。

其次要提前准备好安装所需的工具和材料，如螺丝刀、螺母、定位销、螺栓等。

同时要确定导轨的安装位置和方向，并清理好安装区域，确保表面平整、无杂物、尘土或油渍。

2.安装导轨基座首先，将导轨基座固定在设备的固定平台上。

在安装导轨基座之前，要使用水平尺或平面块检查固定平台的平整度和垂直度，确保导轨基座能够与之紧密结合。

然后使用螺丝和螺母将导轨基座固定在固定平台上，确保牢固可靠。

3.安装直线导轨安装导轨时，需要将导轨的两端放置在导轨基座上，并使用定位销进行固定。

定位销分为对准销和固定销，对准销用于定位导轨的位置，固定销用于固定导轨的位置，确保导轨的位置准确无误。

在安装导轨的过程中，要注意下面几个要点：（1）导轨安装平整度：导轨的安装平整度是指导轨与水平面之间的垂直度，应当在一定的范围内控制。

要通过水平尺或平面块检查导轨的安装平整度，并进行必要的调整和校正。

（2）导轨的安装间隙：导轨的安装间隙是指导轨与滑块之间的间隙，必须在一定的范围内控制。

如果间隙太大，会影响滑块的运动平稳性和精度；如果间隙太小，会增加滑块与导轨的摩擦力，影响导轨的使用寿命。

安装时要注意调整间隙，并确保在规定范围内。

（3）导轨的润滑和保护：在安装导轨之前，要确保导轨的表面干净，无尘土和油污。

直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。

它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。

直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。

基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。

基座应固定牢固，没有松动和晃动。

2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。

滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。

在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。

3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。

调整滑块需要使用专门的工具，如油墨或测量仪器。

采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。

4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。

通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。

5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。

在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。

6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。

引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。

7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。

通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。

总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。

正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。

直线导轨安装技巧及调试方法直线导轨是一种用于机械设备运动的装置，具有精度高、稳定性好的特点。

正确的安装和调试直线导轨可以确保机械设备的正常运行和精度要求。

一、直线导轨的安装技巧：1.选择合适的安装位置：要选择平整、稳定的基础作为直线导轨的安装位置，避免地面存在明显的凹凸不平或者振动的情况。

2.标线确定位置：先确定导轨需要安装的位置和方向，并且在基础上标出安装孔的位置。

3.安装基础托座：按照标出的安装孔位置，在基础上钻孔，并安装导轨底座螺钉固定，保证底座牢固。

4.安装导轨：将导轨底座与导轨连接螺钉拆卸，然后将导轨放置到底座上，通过螺钉将导轨和底座紧固固定。

5.导轨校正：安装完毕后用水平仪检测导轨是否平整水平，如有偏差需要进行调整。

二、直线导轨的调试方法：1.导轨平整调试：用游标卡尺或其他精度测量工具对导轨进行检测，发现平整度不满足要求时，可以通过调节底座上的螺钉进行微调，使导轨达到平整度要求。

2.导轨间隙调试：通过调节底座上的螺钉来调整导轨的水平度，使得导轨之间的间隙保持一致。

3.导轨垂直度调试：使用测量工具测量导轨的垂直度，通过调节底座上的螺钉进行微调，使导轨达到垂直度要求。

4.导轨平行度调试：使用测量工具测量导轨之间的平行度，通过调节底座上的螺钉进行微调，使导轨达到平行度要求。

5.导轨刚度调试：通过调整导轨紧固螺钉的力度，使导轨系统的刚度达到要求。

调试直线导轨时，需要使用高精度的测量仪器，并按照设备的使用要求来进行调整。

调试一般由专业人员进行，并且需要根据具体的设备来制定调试方案。

在安装和调试过程中，需要注意以下几点：1.注意安全：在安装和调试过程中，要注意安全，如需爬梯子或操作高处设备时，要戴好安全帽，系好安全带等。

2.保养润滑：导轨安装完毕后，要对导轨进行润滑保养，以保证其正常运转和寿命。

3.精确测量：在调试过程中，要使用高精度的测量工具进行测量，确保调试的精度和准确性。

4.按照规范操作：在安装和调试过程中，要按照设备的操作规范进行操作，避免误操作导致设备损坏或人员受伤。

导轨安装方法
导轨安装方法如下：
清除机械安装表面的毛边、污物及表面伤痕。

直线滑轨在正式安装前均涂有防锈油，安装前请用清洗油类将基准面洗净后再安装，通常将防锈油清除后，基准面较容易生锈，所以建议涂抹上黏度较低的主轴用润滑油。

将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻合又强行锁紧螺栓，会大大影响到组合精度与使用品质。

由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装面稍微贴合。

垂直基准面稍微旋紧后，加强侧向基准面的锁紧力，使主轨可以确实贴合侧向基准面。

使用扭力扳手，依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。

安装滑轨时请按照平台材质及固定螺丝的型号选用锁紧扭矩，请使用扭力扳手将滑轨螺栓慢慢迫紧。

使用相同安装方式安装副轨，注意滑座安装上线性滑轨后，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装（附件可能为油嘴、油管接头、或是防尘系统等）。

轻轻安置移动平台到主轨与副轨的滑座上。

先锁紧移动平台上的侧向迫紧螺丝，安装定位后将在依照下列顺序进行。

按照以上步骤进行导轨的安装，有助于确保导轨的安装质量和精度。

如需了解更多信息，建议咨询专业人士。

直线导轨的安装方法直线导轨是一种用于工业设备和机械系统的定位和导向元件，能够提供高精度和高速度的运动控制。

它广泛应用于数控机床、半导体设备、医疗器械、自动化生产线等领域。

安装直线导轨时，需要注意以下几个方面。

首先，在选择和购买直线导轨时，需要根据具体的应用要求选择合适的型号和规格。

常见的直线导轨有滑动导轨和滚动导轨两种类型，其安装方法有所区别。

滚动导轨能够提供更高的刚性和精度，适用于高速运动和重负荷的场合；而滑动导轨则适用于速度较慢和负荷较轻的场合。

此外，还需要根据工作环境的温度、湿度等条件选择合适的导轨材料和润滑方式。

接下来，在安装直线导轨之前，需要先对安装基座进行清理和检查。

确保安装基座平整、无杂物和碎屑，并对基座进行检查是否有松动或损坏的情况。

有需要的话，可以在基座表面进行打磨，以保证导轨的安装平整和稳固。

然后，在固定直线导轨时，需要使用合适的螺栓和螺母进行固定。

一般情况下，直线导轨会有预留的固定孔，可以使用螺栓将导轨固定在基座上。

同时，为了确保固定的稳固性和精度，建议使用螺栓松紧度适中，以避免螺栓过紧或过松导致的问题。

此外，还需注意螺栓的材质和规格，尽量选择高强度和耐腐蚀的螺栓。

在安装滑动导轨时，还需要对导轨的润滑进行注意。

滑动导轨需要使用润滑油或润滑脂进行润滑，以减少摩擦和磨损。

在安装过程中，需要确保导轨表面和滑块表面干净无尘，将润滑剂均匀涂抹在导轨表面，注意避免过量涂抹导致润滑剂污染周围环境。

安装完成后，需要进行调试和检查。

首先，使用手动方式或控制系统对导轨进行移动，检查导轨是否平稳无阻力，并观察滑块是否能够顺畅移动。

如果存在异常情况，需要及时检查和调整，确保导轨的正常工作。

此外，在长时间使用导轨的过程中，还需要进行定期的维护和保养。

定期检查导轨的润滑情况，及时添加润滑剂；定期清洁导轨表面和滑块表面，清除尘埃和沉积物；定期检查固定螺栓的状态，确保固定的稳固性。

总之，直线导轨的安装需要注意选择合适的型号和规格、清理和检查基座、固定导轨和润滑等方面。

滚珠丝杠及直线导轨安装方法和调整技巧01直线导轨长1.7m，工作行程可达1.5m。

导轨工作台是装有两条滚动直线导轨，每条导轨上有两个滑块，以保证移动的稳定性。

校直的两个目标:一．基准导轨达的直线度误差达在到规定范围内；二．两条导轨之间的平行度误差达到规定值。

辅助工具：带磁座的千分表和水平仪（2um/200mm）坐标系设定如下图所示：基准在左边，被测导轨在右边，从上向下俯视是测量系统的俯视图，正向视图为测量系统的主视图。

根据使用坐标系习惯，规定系统的俯视图图示所示的方向为X轴方向（水平）的正方向。

在铅锤线上，设定主视图所示向上的方向为Y 轴（铅锤）的正方向。

导轨基准X轴正方向基准线系统俯视图D有正反两种安装，当CCD正装时，测量系统给出的计算结果才与实际相符。

如果反装，则结果与实际方向相反，在修整导轨直线度时要特别注意。

2.视频窗口的坐标是以向右为X轴正向，向下为Y轴正向，原点在视频窗口的中心。

状态栏（右下角）中的中心坐标既是图像中心在视频窗口中的坐标值，单位为像素。

(一) 校直的方案：基准导轨的理论基准直线是空间的直线，因此在两个相互垂直的平面（水平面和铅垂面）分别校直。

校直过程中，直线度误差的测量也是在这两个平面内进行的。

坐标系的设定和测量系统相同。

由于导轨是刚性件，挠度较小，校直幅度不能过大，所以，校直的过程中，直线度误差的计算采用最小二乘法。

在校直的过程中，是以最小二乘中线作为基准直线。

在校两条导轨平行程度时，也是采用最小二乘中线为基准。

导轨和导轨基座的接触是面接触，导轨靠基座上的相互垂直的平面进行定位。

校直中，基座接触面增加材料（垫薄片材料）远比去除材料（磨削或刮研）容易，所以，本校直实例采用增加材料（垫薄片材料），但只能达到数丝的精度（垫薄片材料厚度限制），要达到高的精度则需要用去除材料的方法。

校直过程中的基准直线实际是平行基准导轨最小二乘中线并且通过极限点的直线。

由于以基准导轨最小二乘中线为基准线，为调整方便，选取平行基准线并且通过极限点的直线作为调整的基准，然后计算出各测点相对该调整基准直线的偏移量，按其偏移量进行调整。

直线导轨的安装方法和要点直线导轨是一种常见的机械部件，广泛用于工业生产线、机械加工设备、自动化系统等领域，具有高精度、高效率和可靠性的特点。

为了确保直线导轨的正常运行和使用寿命，安装方法和要点至关重要。

一、直线导轨的安装方法：1.确定安装位置：根据具体使用要求和设备空间，确定直线导轨的安装位置，并进行测量和标记。

2.安装底座和支架：根据测量结果，在安装位置上安装底座和支架，底座必须牢固固定在地面或工作台上。

3.安装导轨基座：根据具体型号和安装要求，将导轨基座固定在底座上。

确保基座水平且垂直度满足要求。

4.安装导轨：将导轨安装在导轨基座上，使用螺栓和螺母进行固定，力求固定稳定，确保导轨在安装位置上不动摇。

5.调整导轨水平度：使用水平仪或其他测量工具，调整导轨的水平度，使其符合设计要求。

6.调整导轨垂直度：使用水平仪或其他测量工具，调整导轨的垂直度，确保导轨的安装位置垂直。

7.安装导轨上的导向装置和滑块：根据具体要求，安装导轨上的导向装置和滑块，确保它们与导轨的配合良好。

二、直线导轨的安装要点：1.底座和支架的选用和安装：底座和支架的选用要根据具体设备要求和导轨型号来确定。

在安装底座和支架时，要严格按照设备说明书或相关标准进行操作，确保固定牢固。

2.导轨基座的选择和安装：导轨基座的选用应根据导轨型号和负载要求来确定，并根据安装要求进行固定。

在安装时，要使用合适的工具，确保每个固定螺栓的扭矩均匀。

3.导轨的安装和调整：在安装导轨时，要保证导轨与基座和支架之间的配合精度。

在安装过程中，要注意避免导轨与其他硬物碰撞，以免导致损坏。

4.检查和调整导轨的水平度和垂直度：导轨的水平度和垂直度是保证导轨正常运行和使用寿命的重要因素。

在安装后，要进行检查和调整，并及时采取措施进行修正。

5.导向装置和滑块的安装：导向装置和滑块与导轨的配合关系直接影响整个系统的精度和稳定性。

在安装时，要确保导向装置和滑块与导轨之间的间隙适当，并做好润滑工作。
