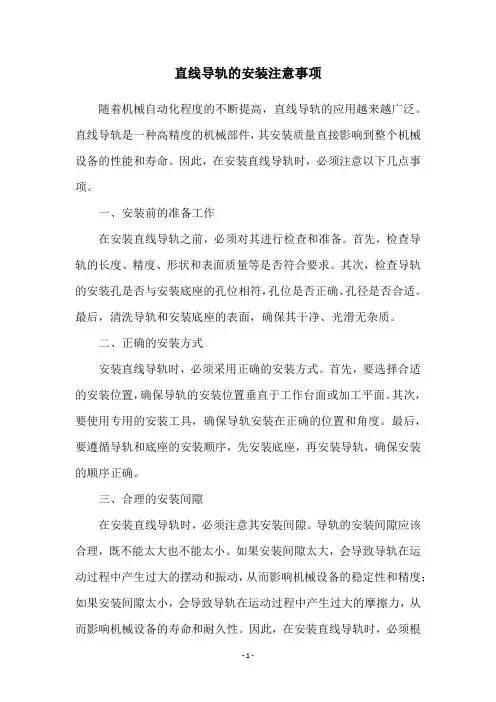

直线导轨的安装注意事项随着机械自动化程度的不断提高，直线导轨的应用越来越广泛。
直线导轨是一种高精度的机械部件，其安装质量直接影响到整个机械设备的性能和寿命。
因此，在安装直线导轨时，必须注意以下几点事项。
一、安装前的准备工作在安装直线导轨之前，必须对其进行检查和准备。
首先，检查导轨的长度、精度、形状和表面质量等是否符合要求。
其次，检查导轨的安装孔是否与安装底座的孔位相符，孔位是否正确、孔径是否合适。
最后，清洗导轨和安装底座的表面，确保其干净、光滑无杂质。
二、正确的安装方式安装直线导轨时，必须采用正确的安装方式。
首先，要选择合适的安装位置，确保导轨的安装位置垂直于工作台面或加工平面。
其次，要使用专用的安装工具，确保导轨安装在正确的位置和角度。
最后，要遵循导轨和底座的安装顺序，先安装底座，再安装导轨，确保安装的顺序正确。
三、合理的安装间隙在安装直线导轨时，必须注意其安装间隙。
导轨的安装间隙应该合理，既不能太大也不能太小。
如果安装间隙太大，会导致导轨在运动过程中产生过大的摆动和振动，从而影响机械设备的稳定性和精度；如果安装间隙太小，会导致导轨在运动过程中产生过大的摩擦力，从而影响机械设备的寿命和耐久性。
因此，在安装直线导轨时，必须根据导轨的类型和工作环境选择合适的安装间隙。
四、正确的紧固和调整在安装直线导轨时，必须注意其紧固和调整。
首先，要使用专用的紧固工具，确保导轨和底座之间的连接牢固可靠。
其次，要进行正确的调整，使导轨在运动过程中保持平稳和稳定。
最后，要对导轨进行定位和校正，确保其精度和稳定性。
五、定期的检查和维护在安装直线导轨之后，必须进行定期的检查和维护。
首先，要检查导轨和底座之间的紧固情况，确保连接处没有松动或变形。
其次，要检查导轨的表面质量和精度，确保其满足要求。
最后，要对导轨进行润滑和清洁，确保其顺畅运转和长期使用。
总之，在安装直线导轨时，必须注意以上几点事项。
只有在正确的安装和使用下，才能保证直线导轨的性能和寿命，为机械设备的高效运行提供保障。
直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。
二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。
2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。
3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。
4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。
三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。
2、日常清洁保养：定期清洁机械装置表面。
直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。
在正式安装前，线性滑轨应涂上防锈油。
安装前，请用清洁油清洁基准面并安装。
一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。
2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。
安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。
3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。
竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。
4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。
安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。
用扭力扳手渐渐拧紧轨道螺栓。
5. 使用相同的安装方法安装辅佑襄助导轨。
注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。
在此阶段安装所需的配件。
附件可以是润滑脂接头、油管接头或防尘系统等。
6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。
7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。
直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。
将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。
2. 从远端到近端依次拧紧螺钉。
拧紧螺钉的扭矩应参照上述示例中的扭矩表值。
全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。
安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。
建议从远端到近端依次拧紧螺钉。
3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。
直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。
正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。
以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。
2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。
3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。
基础结构应符合相关的设计要求和规范。
4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。
5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。
确保导轨与底座紧密连接，且导轨的表面光滑平整。
6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。
7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。
8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。
9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。
二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。
根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。
2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。
基础结构的设计和施工要符合相关的规范和标准。
3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。
4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。
必要时可以进行抛光处理以提高其表面质量。
5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。
螺栓的选择和紧固要符合相关的标准和规范。
6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。
工序一：撤开外、内包装、对直线导轨、滑座品质进行确认；注意事项：1.对直线导轨要轻拿轻放；2.撤包装时注意不要划伤、损坏直线3.擦拭干净直线导轨上的防锈油，方可移动滑块测试。
工具：剪刀，干净干布检验事项：滑块是否运行顺畅，手感有无不畅；滑块中是否有润滑脂；检查导轨平面度、直线度是否符合要求，在公差范围内；另外滑动不畅的要退货处理；没有润滑脂的要退货或补充润滑脂。
工序二：在安装前要对安装面做清除、清洁工作；注意事项：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。
工具：锉刀，砂布，油石检验事项：安装部位要清角、光滑无毛刺；安装面要清洁干净；安装面倒角半径不大于3.5mm，若发现过大或凸出应及时处理。
工序三：检测安装面平面度注意事项：面长时要分段，交叉检测工具：直尺或水平尺技术要求：面平面度不超差（0.1/500mm）工序四：将主导轨安装到基准位置上注意事项：1.将主导轨轻轻安置在基准面，导轨安装基准靠到基准边（销）上。
2.使用侧向固定块/销或其他固定方式使线轨与侧向安装边轻轻贴合。
工具：内六角扳手检验事项：检查导轨上孔位与安装面上孔位是否偏差；工序五：锁紧主导轨；保证导轨直线度（它是副导轨的基准）注意事项：1.顺序是由中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，不完全锁紧，使轨道与垂直安装面稍微贴合。
可以得到较稳定的精度；垂直基准面稍微旋紧后再加强侧向基准边的锁紧力，使主轨可以确实贴合侧向基准边；用靠销调整导轨直线度；2.使用扭力扳手将装配螺钉依照规定的扭力值慢慢锁紧。
工具：扭力扳手，内六角扳手；技术要求：1，导轨直线度要求0.025/500mm；2，螺栓锁紧要做紧固标记；工序六：锁紧滚珠靠销或靠块注意事项：用沉头螺栓固定滚珠靠销或靠块，工具：内六角扳手检验事项：螺栓锁紧要做紧固标记；工序七：安装副导轨注意事项：使用同样安装方式安装副导轨，注意个别安装滑座至主轨与副轨上，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。
直线导轨固定方法与安装面的设备直线导轨是一种用于液压机械、机床和其他工业设备上的重要部件。
它可以提供准确的线性运动，同时也能承受较大的负载。
在安装直线导轨时，需要确保其固定稳固，并且与安装面保持良好的接触。
下面将介绍一些直线导轨的固定方法和安装面的设备。
1.直线导轨的固定方法：（1）螺栓固定：直线导轨通常有预先钻好孔位的安装槽。
将直线导轨放置在安装槽中，通过螺栓将其固定在槽中。
确保螺栓固定紧密，以避免导轨在使用过程中移动或晃动。
（2）焊接固定：对于一些较大型的直线导轨或使用环境较恶劣的场合，可以选择焊接固定的方式。
在焊接之前，需要确保焊接面干净无油，并且焊接质量良好。
（3）机械夹紧：使用机械夹紧装置，将直线导轨夹紧在安装槽内。
这种固定方式适用于一些无法通过螺栓或焊接来固定的情况。
2.安装面的设备：在安装直线导轨时，需要确保安装面平整、坚固，并且能承受导轨所施加的力量。
以下是一些常见的安装面的设备：（1）基础块：基础块是安装直线导轨的重要部分。
它通常由铸铁或钢材料制成，可以提供稳固的支撑。
基础块应该贴合安装面，确保与之保持良好的接触。
（2）垫片：在安装直线导轨时，可以使用垫片来填充安装面和导轨之间的间隙，以确保紧密接触。
垫片通常由橡胶或塑料制成，具有缓冲和隔振的作用。
（3）垫块：垫块可以用于调整直线导轨的安装高度和水平度。
它通常由金属材料制成，具有较大的强度和稳定性。
（4）水平仪：在安装直线导轨时，可以使用水平仪来检查导轨是否水平。
确保导轨的水平度有助于避免不必要的摩擦和偏心力。
总结：在安装直线导轨时，需要选择适当的固定方法和设备，确保导轨固定稳固，并与安装面保持良好的接触。
这样可以提高直线导轨的使用寿命和运行效果，同时保证设备的稳定性和准确性。
直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。
直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。
首先，根据设备的要求选择合适的位置来安装直线导轨。
然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。
2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。
清洁地面可以确保安装的稳定性和安全性。
3. 安装导轨座安装导轨座是直线导轨安装的第一步。
首先，在安装位置上打上标记，并使用螺丝钻钻孔。
然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。
4. 安装导轨安装导轨是直线导轨安装的第二步。
首先，将导轨座的导轨安装槽与导轨的安装槽对齐。
然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。
5. 进行调试安装导轨后，需要进行调试以确保其正常工作。
首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。
其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。
6. 进行润滑直线导轨的正常运行需要进行润滑。
根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。
7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。
检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。
总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。
在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。
此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。
总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。
直线导轨的安装方法和要点直线导轨是一种常见的机械传动装置，广泛应用于各种机械设备中。
下面将介绍直线导轨的安装方法和要点。
一、直线导轨的种类直线导轨按照结构形式分为两种：滚动导轨和滑动导轨。
滚动导轨是通过滚动滑块与导轨相配合来实现滑动运动，其中滑块内装有滚子或滑珠。
滚动导轨适用于高载荷、高速度和高精度等要求较高的场合，常用于数控机床和精密设备。
滑动导轨是通过滑动滑块与导轨相配合来实现滑动运动，其中滑块内装有金属或非金属材料的滑块。
滑动导轨适用于负载较轻、速度较低、精度要求不高的场合，常用于一些常规机械设备。
1.设计前的准备工作在安装直线导轨之前，需要进行一系列的准备工作。
首先要确认导轨的选型和数量，确保满足设备的要求。
其次要提前准备好安装所需的工具和材料，如螺丝刀、螺母、定位销、螺栓等。
同时要确定导轨的安装位置和方向，并清理好安装区域，确保表面平整、无杂物、尘土或油渍。
2.安装导轨基座首先，将导轨基座固定在设备的固定平台上。
在安装导轨基座之前，要使用水平尺或平面块检查固定平台的平整度和垂直度，确保导轨基座能够与之紧密结合。
然后使用螺丝和螺母将导轨基座固定在固定平台上，确保牢固可靠。
3.安装直线导轨安装导轨时，需要将导轨的两端放置在导轨基座上，并使用定位销进行固定。
定位销分为对准销和固定销，对准销用于定位导轨的位置，固定销用于固定导轨的位置，确保导轨的位置准确无误。
在安装导轨的过程中，要注意下面几个要点：（1）导轨安装平整度：导轨的安装平整度是指导轨与水平面之间的垂直度，应当在一定的范围内控制。
要通过水平尺或平面块检查导轨的安装平整度，并进行必要的调整和校正。
（2）导轨的安装间隙：导轨的安装间隙是指导轨与滑块之间的间隙，必须在一定的范围内控制。
如果间隙太大，会影响滑块的运动平稳性和精度；如果间隙太小，会增加滑块与导轨的摩擦力，影响导轨的使用寿命。
安装时要注意调整间隙，并确保在规定范围内。
（3）导轨的润滑和保护：在安装导轨之前，要确保导轨的表面干净，无尘土和油污。
直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。
它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。
直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。
基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。
基座应固定牢固，没有松动和晃动。
2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。
滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。
在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。
3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。
调整滑块需要使用专门的工具，如油墨或测量仪器。
采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。
4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。
通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。
5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。
在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。
6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。
引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。
7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。
通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。
总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。
正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。
直线导轨安装技巧及调试方法直线导轨是一种用于机械设备运动的装置，具有精度高、稳定性好的特点。
正确的安装和调试直线导轨可以确保机械设备的正常运行和精度要求。
一、直线导轨的安装技巧：1.选择合适的安装位置：要选择平整、稳定的基础作为直线导轨的安装位置，避免地面存在明显的凹凸不平或者振动的情况。
2.标线确定位置：先确定导轨需要安装的位置和方向，并且在基础上标出安装孔的位置。
3.安装基础托座：按照标出的安装孔位置，在基础上钻孔，并安装导轨底座螺钉固定，保证底座牢固。
4.安装导轨：将导轨底座与导轨连接螺钉拆卸，然后将导轨放置到底座上，通过螺钉将导轨和底座紧固固定。
5.导轨校正：安装完毕后用水平仪检测导轨是否平整水平，如有偏差需要进行调整。
二、直线导轨的调试方法：1.导轨平整调试：用游标卡尺或其他精度测量工具对导轨进行检测，发现平整度不满足要求时，可以通过调节底座上的螺钉进行微调，使导轨达到平整度要求。
2.导轨间隙调试：通过调节底座上的螺钉来调整导轨的水平度，使得导轨之间的间隙保持一致。
3.导轨垂直度调试：使用测量工具测量导轨的垂直度，通过调节底座上的螺钉进行微调，使导轨达到垂直度要求。
4.导轨平行度调试：使用测量工具测量导轨之间的平行度，通过调节底座上的螺钉进行微调，使导轨达到平行度要求。
5.导轨刚度调试：通过调整导轨紧固螺钉的力度，使导轨系统的刚度达到要求。
调试直线导轨时，需要使用高精度的测量仪器，并按照设备的使用要求来进行调整。
调试一般由专业人员进行，并且需要根据具体的设备来制定调试方案。
在安装和调试过程中，需要注意以下几点：1.注意安全：在安装和调试过程中，要注意安全，如需爬梯子或操作高处设备时，要戴好安全帽，系好安全带等。
2.保养润滑：导轨安装完毕后，要对导轨进行润滑保养，以保证其正常运转和寿命。
3.精确测量：在调试过程中，要使用高精度的测量工具进行测量，确保调试的精度和准确性。
4.按照规范操作：在安装和调试过程中，要按照设备的操作规范进行操作，避免误操作导致设备损坏或人员受伤。
直线导轨的安装步骤
一．准备环境
1.首先，检查安装位置，保证其安装环境的平整性，无油污，无水痕
和杂物，并保持其干燥、清洁；
2.检查负荷范围，按规定的负荷范围搬运和安装；
3.将安装地点清理干净，将吊挂螺钉位置标记出来，架设支撑杆；
4.检查能提供的工作电源的电压是否符合要求，是否具有安全防护措施；
待以上检查项满足要求，方可进行下一步安装。
二．安装步骤
1.安装滑块：首先，在导轨的端部安装滑块，将滑块的安装位置固定，滑块的固定要牢固；
2.安装导轨：将导轨固定在支撑杆上，首先采用手动方式将导轨安装
在支撑杆上，然后通过电动螺丝刀将导轨牢固地固定在支撑杆上；
3.安装电机：将电机安装在支撑杆上，电机应将对导轨上的负荷均匀
分布；
4.安装定位器：安装定位器，使电机能够在导轨上运行，并确保导轨
滑动精准；
5.安装驱动器：将驱动器安装在导轨上，将驱动器连接到电源上；
6.安装按钮：将按钮安装在支撑杆上，将按钮连接到电机上，以供用户操作；
三．安装测试
1.对电机系统的功能作及时测试，检查电机系统是否符合安装要求；
2.测试直线导轨的滑动情况，确保安装精准；。
直线导轨安装步骤及注意事项嘿，朋友们！咱今天来聊聊直线导轨的安装步骤和要注意的那些事儿。
你看啊，安装直线导轨就好比搭积木，得一步一步来，还得细心加耐心。
先把安装面清理干净咯，就像咱洗脸一样，得把灰尘啊脏东西啥的都弄走，不然导轨装上去也不踏实呀。
然后呢，确定好安装的位置，可别马虎，这就像给家里摆家具，位置不对那可别扭啦。
接着把导轨轻轻放上去，哎呀，得轻点儿，别磕着碰着了。
然后用螺丝固定住，这螺丝就像是给导轨穿上了小鞋子，得穿得稳稳当当的。
安装滑块的时候也得小心哦，别把它弄疼啦。
把滑块顺着导轨慢慢推进去，就像给小火车铺轨道一样。
这当中可得注意了，别装歪了呀，不然这直线导轨跑起来不顺畅，那不就白折腾啦。
还有啊，螺丝得拧紧咯，但也别太紧了，太紧了导轨该喘不过气来了。
咱再说说其他要注意的。
安装的时候周围环境得安静点儿，别乱糟糟的，不然容易分心出错。
还有啊，工具得准备齐全了，别到时候缺这少那的，手忙脚乱可不行。
安装完了也别着急庆祝，得检查检查呀，看看导轨跑得顺不顺畅，有没有啥异常的声音。
要是有问题，赶紧解决，可别等用起来出毛病了才后悔。
直线导轨这东西啊，就像是机器的腿，腿不好使，机器还怎么好好工作呀。
所以咱可得认真对待安装这件事儿，别嫌麻烦。
反正啊，安装直线导轨可不是闹着玩的，得用心，得仔细。
大家可别小瞧了这些细节，往往细节决定成败呢！咱把直线导轨安装好了，机器才能稳稳当当、顺顺利利地工作呀，你们说是不是这个理儿？。
直线导轨的安装方法和要点直线导轨是一种常见的机械部件，广泛用于工业生产线、机械加工设备、自动化系统等领域，具有高精度、高效率和可靠性的特点。
为了确保直线导轨的正常运行和使用寿命，安装方法和要点至关重要。
一、直线导轨的安装方法：1.确定安装位置：根据具体使用要求和设备空间，确定直线导轨的安装位置，并进行测量和标记。
2.安装底座和支架：根据测量结果，在安装位置上安装底座和支架，底座必须牢固固定在地面或工作台上。
3.安装导轨基座：根据具体型号和安装要求，将导轨基座固定在底座上。
确保基座水平且垂直度满足要求。
4.安装导轨：将导轨安装在导轨基座上，使用螺栓和螺母进行固定，力求固定稳定，确保导轨在安装位置上不动摇。
5.调整导轨水平度：使用水平仪或其他测量工具，调整导轨的水平度，使其符合设计要求。
6.调整导轨垂直度：使用水平仪或其他测量工具，调整导轨的垂直度，确保导轨的安装位置垂直。
7.安装导轨上的导向装置和滑块：根据具体要求，安装导轨上的导向装置和滑块，确保它们与导轨的配合良好。
二、直线导轨的安装要点：1.底座和支架的选用和安装：底座和支架的选用要根据具体设备要求和导轨型号来确定。
在安装底座和支架时，要严格按照设备说明书或相关标准进行操作，确保固定牢固。
2.导轨基座的选择和安装：导轨基座的选用应根据导轨型号和负载要求来确定，并根据安装要求进行固定。
在安装时，要使用合适的工具，确保每个固定螺栓的扭矩均匀。
3.导轨的安装和调整：在安装导轨时，要保证导轨与基座和支架之间的配合精度。
在安装过程中，要注意避免导轨与其他硬物碰撞，以免导致损坏。
4.检查和调整导轨的水平度和垂直度：导轨的水平度和垂直度是保证导轨正常运行和使用寿命的重要因素。
在安装后，要进行检查和调整，并及时采取措施进行修正。
5.导向装置和滑块的安装：导向装置和滑块与导轨的配合关系直接影响整个系统的精度和稳定性。
在安装时，要确保导向装置和滑块与导轨之间的间隙适当，并做好润滑工作。
直线导轨的安装方法
1、直线导轨安装步骤：
（1）准备安装设备：直线导轨、安装支架、定位块；
（2）准备安装场所：平整的基座和安装支架须放置在稳定的地面上，安装时注意防止运动方向上有碰撞；
（3）将安装支架安装在定位块上，并且将安装支架与定位块固定在
稳定的地面上；
（4）安装直线导轨：
a.首先通过调整安装支架上的准备孔，依据直线导轨的长度进行安装；
b.将直线导轨的入口螺纹放入准备好的安装支架；
c.紧固螺母和螺栓对导轨固定；
d.安装好直线导轨后，再次紧固所有被安装的螺栓和螺母，以确保
固定的有效性；
（5）安装完成后，可用检测仪测量直线导轨的精度，使其处于待用
状态；
2、安装中需要注意事项：
（1）直线导轨安装后，记得加上防锈涂料；
（2）导轨安装前需检验安装支架是否有缺陷；
（3）安装场所要保证平整，注意防止运动方向上有碰撞；
（4）安装时要慢，包括安装和拆卸，安装必须有特定人员做操作，
确保安全；
（5）安装完成后需要调整，配合时需要完成定位调整；
（6）不要用重物影响导轨，导轨的使用负荷应尽量低；
（7）直线导轨的安装要和零件的安装配合，千万不可脱离搭配，影响定位；
（8）在安装之前要清洁场所，不要有灰尘、油污及金属碎屑等杂物掺入。
线性滑轨的安装直线导轨的安装步骤建立线性滑轨良好的使用品质，初步成败条件是需要正确的选用规格型号，但影响使用品质的最后关键因素在于线性滑轨的安装品质，即使选用正确型号的线性滑轨，也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，以下是安装线性滑轨应该注意的设计事项与安装步骤事项。
1-1先选取基准轨与从动轨当非呼唤型线性滑轨配对使用时，需注意基准轨与从动轨之差异。
基准轨侧边基准面精度较从动轨高，可作为床台安装承靠面。
基准轨上有刻上MA之记号，如图所示：1-2机床台受到振动及冲击力作用，且要求高钢性、高精度的安装：（1）固定方式：当机床台受到振动、冲击力的作用时，滑轨及滑块很可能偏离原来固定位置，而影响精度。
为避免发生类似的状况，建议使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。
（2）滑轨安装1．清除机床台装配面的污物。
2.将线性滑轨平稳的放在机床台上，并让滑轨侧边基准面靠上机床台装配面。
3.试锁装配螺丝以确认螺栓孔是否吻合，并将滑轨底部基准面大概固定于机床台底部装配面。
4.使用侧向固定螺丝钉，安顺序将滑轨侧边基准边基准面逼紧机床台侧边装配面，以确定滑轨位置。
5.使用扭力扳手，以特定扭力按顺序锁紧装配螺丝，将滑轨底部基准面逼紧机床台底部装配。
6.依步骤1至5安装其余配对滑轨。
（3）滑块安装1.使用装配螺丝的滑板大概固定于滑块上。
2.使用固定螺丝，将滑块侧边基准面紧固于滑板侧边装配面上，以确定滑块位置。
3.锁紧装配螺丝将滑板按图所示，按①~④对角线顺序紧固于滑块上。
1-3 线性滑轨安装注意事项1.线性滑轨产品在出货前，均涂布滴量的防锈油，安装使用前请擦拭滑轨的防锈油，才可以移动滑块。
2.确认安装基准面：滑轨基准面位”HIWIN”字样旁箭头所指的侧边平面（B）；而滑块基准面则为经过研磨的光滑表面（D）。
3.滑轨接牙件：滑轨接牙安装时必须依照滑轨上表示顺序安装，以确保线性滑轨精度。
直线导轨如何安装直线导轨是现代机械制造领域中的重要零部件，常用于精密机床、数控机床、机器人、电子设备等领域，其安装质量直接影响设备的准确性、稳定性和使用寿命。
本文将介绍直线导轨的安装前提、方法和注意事项。
安装前提在进行直线导轨的安装之前，必须满足以下前提条件：标高要求直线导轨应安装在水平面上，摆放位置以垂直于滑块的方向为准，同时还应满足水平度标准，否则会影响轨道的使用寿命和精度。
环境温度要求直线导轨在安装时应考虑环境温度。
如果安装环境过冷或过热，容易引起材料虚化或收缩。
因此，在安装开始之前，必须确保环境温度的稳定性。
安装工具安装直线导轨所需的工具包括重锤、气枪、手电钻、扳手、卡尺等。
安装方法以下是直线导轨的安装步骤：第一步：准备工作在安装直线导轨前，需要对工作面进行清理。
如果工作面有明显的凹陷或凸起，需要进行打磨和填补。
第二步：整体安装方向设定根据所安装的轴线方向，确定直线导轨的整体安装方向，并在工作面上标记。
第三步：安装导轨将导轨箱体放在已确定安装方向的工作面上，使用重锤确保导轨与工作面平行，并用气枪将导轨箱体上的螺钉固定在工作面上。
第四步：安装滑块将滑块的导轨座子上的T型螺丝卡具和直线导轨对准，并将其插入导轨上，然后旋转T型螺丝卡具将滑块和导轨连接。
第五步：检查在安装完毕后，需要通过手工移动滑块检查导轨是否正常。
如果滑块移动时顺畅，说明导轨安装正确。
注意事项在直线导轨的安装过程中，需要注意以下事项：防止安装过程中的负载震动在移动导轨箱体时，应尽量避免负载震动，因为这会影响导轨在工作时的稳定性。
防止碰撞在安装过程中，应防止导轨受到碰撞。
任何的撞击都可能会导致导轨的不良变形，影响机器零件的定义和吊装实际位置的准确性。
检查系统平衡在整个直线导轨的安装过程中，应仔细检查系统的平衡性。
如果系统不平衡，会导致补偿轮无法显示正确的位置。
结论直线导轨在现代机械制造领域中起着重要的作用，其质量的好坏会直接影响机械设备的准确性和稳定性。
基准边与非基准边的差异：
非互换型的直线导轨使用时需要注意基准面和非基准面的差异。
基准侧的精度比非基准侧的精度要高，可作为零件止口的承靠边.如下图所示， 滑块的基准边为精加工的侧边，若两侧边都为精加工面，此滑块为互换型滑块，两侧都可以作为安装的基准边。
直线导轨的基准边为箭头指向的边，若没有箭头标记则两侧都可以作为
基准边。
ShenZhenZhongJiAutomation.Ltd
15
ShenZhenZhongJiAutomation.Ltd 导轨的接头： 导轨的接头必须按照导轨上的标记来进行安装，以保证直线导轨的精度。
且建议配对的导轨接头位置能够错开
导轨的安装：
清除零件安装面的杂质及污物
ShenZhenZhongJiAutomation.Ltd
17
导轨的安装：
将导轨平稳地放在零件上，使导轨的基准侧贴紧零件的安装面
ShenZhenZhongJiAutomation.Ltd
18
导轨的安装：
将所有螺栓都装配到安装孔以确认孔距是否准确，并将导轨底部的安装
面大概固定在零件的安装面上
ShenZhenZhongJiAutomation.Ltd
19
导轨的安装：
使用扭矩扳手将螺栓按指定的扭矩力依次锁紧。
ShenZhenZhongJiAutomation.Ltd
20
滑块的安装：
锁紧滑块的固定螺栓，请按照下图1-4
的顺序执行
ShenZhenZhongJiAutomation.Ltd
21 。
