直线导轨的安装步骤

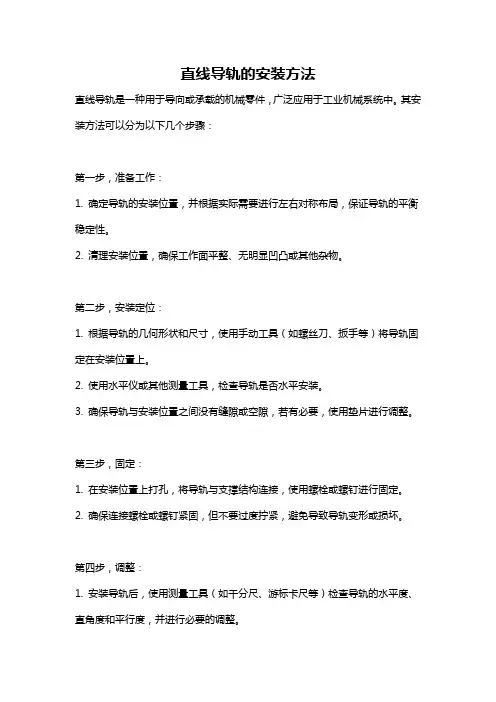

直线导轨的安装方法直线导轨是一种用于导向或承载的机械零件，广泛应用于工业机械系统中。

其安装方法可以分为以下几个步骤：第一步，准备工作：1. 确定导轨的安装位置，并根据实际需要进行左右对称布局，保证导轨的平衡稳定性。

2. 清理安装位置，确保工作面平整、无明显凹凸或其他杂物。

第二步，安装定位：1. 根据导轨的几何形状和尺寸，使用手动工具（如螺丝刀、扳手等）将导轨固定在安装位置上。

2. 使用水平仪或其他测量工具，检查导轨是否水平安装。

3. 确保导轨与安装位置之间没有缝隙或空隙，若有必要，使用垫片进行调整。

第三步，固定：1. 在安装位置上打孔，将导轨与支撑结构连接，使用螺栓或螺钉进行固定。

2. 确保连接螺栓或螺钉紧固，但不要过度拧紧，避免导致导轨变形或损坏。

第四步，调整：1. 安装导轨后，使用测量工具（如千分尺、游标卡尺等）检查导轨的水平度、直角度和平行度，并进行必要的调整。

2. 根据实际需要，可以使用调整螺钉或螺栓来调整导轨的位置和角度。

第五步，测试：1. 完成安装和调整后，进行导轨的测试，确保导轨的正常运行和使用。

2. 进行滑动测试，检查导轨的摩擦力、滑动性能和噪音情况。

3. 检查导轨的安装位置和固定点，确保没有松动或变形的现象。

4. 如有必要，可以进行负荷测试，检查导轨的承载能力和稳定性。

总结起来，安装直线导轨的方法包括位置确认、准备工作、定位、固定、调整和测试等步骤。

在安装过程中，要注意选择适当的工具和材料，严格按照规范要求进行操作，确保导轨的正常运行和使用。

同时，安装后需定期检查和维护导轨，以保证其稳定性和寿命。

凡一商城

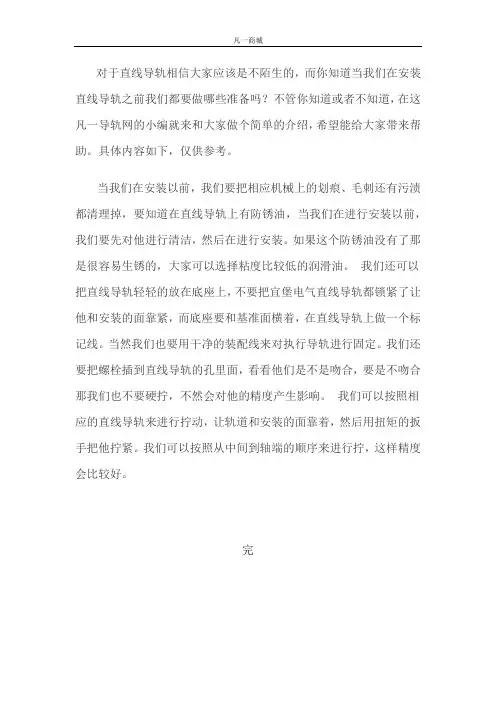

对于直线导轨相信大家应该是不陌生的，而你知道当我们在安装直线导轨之前我们都要做哪些准备吗？不管你知道或者不知道，在这凡一导轨网的小编就来和大家做个简单的介绍，希望能给大家带来帮助。

具体内容如下，仅供参考。

当我们在安装以前，我们要把相应机械上的划痕、毛刺还有污渍都清理掉，要知道在直线导轨上有防锈油，当我们在进行安装以前，我们要先对他进行清洁，然后在进行安装。

如果这个防锈油没有了那是很容易生锈的，大家可以选择粘度比较低的润滑油。

我们还可以把直线导轨轻轻的放在底座上，不要把宜堡电气直线导轨都锁紧了让他和安装的面靠紧，而底座要和基准面横着，在直线导轨上做一个标记线。

当然我们也要用干净的装配线来对执行导轨进行固定。

我们还要把螺栓插到直线导轨的孔里面，看看他们是不是吻合，要是不吻合那我们也不要硬拧，不然会对他的精度产生影响。

我们可以按照相应的直线导轨来进行拧动，让轨道和安装的面靠着，然后用扭矩的扳手把他拧紧。

我们可以按照从中间到轴端的顺序来进行拧，这样精度会比较好。

完。

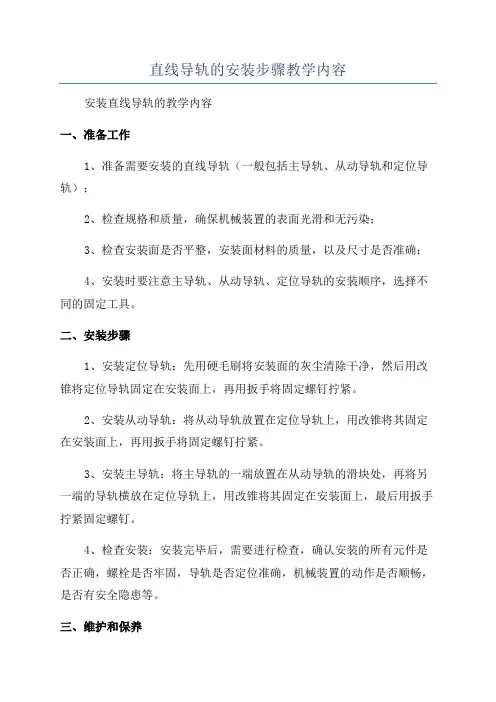

直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。

二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。

2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。

3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。

4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。

三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。

2、日常清洁保养：定期清洁机械装置表面。

直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。

在正式安装前，线性滑轨应涂上防锈油。

安装前，请用清洁油清洁基准面并安装。

一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。

2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。

安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。

3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。

竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。

4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。

安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。

用扭力扳手渐渐拧紧轨道螺栓。

5. 使用相同的安装方法安装辅佑襄助导轨。

注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。

在此阶段安装所需的配件。

附件可以是润滑脂接头、油管接头或防尘系统等。

6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。

7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。

直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。

将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。

2. 从远端到近端依次拧紧螺钉。

拧紧螺钉的扭矩应参照上述示例中的扭矩表值。

全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。

安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。

建议从远端到近端依次拧紧螺钉。

3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。

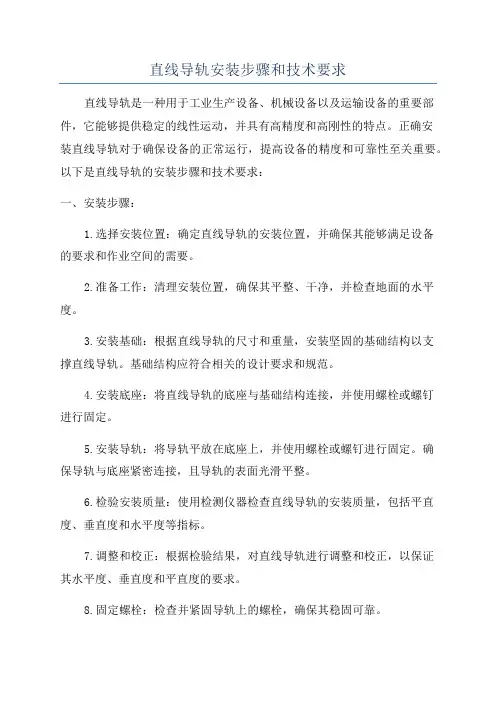

直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。

正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。

以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。

2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。

3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。

基础结构应符合相关的设计要求和规范。

4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。

5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。

确保导轨与底座紧密连接，且导轨的表面光滑平整。

6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。

7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。

8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。

9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。

二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。

根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。

2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。

基础结构的设计和施工要符合相关的规范和标准。

3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。

4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。

必要时可以进行抛光处理以提高其表面质量。

5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。

螺栓的选择和紧固要符合相关的标准和规范。

6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。

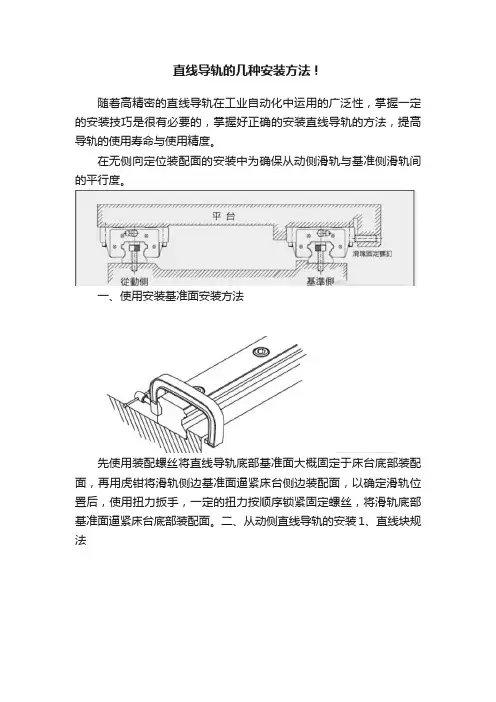

直线导轨的几种安装方法！
随着高精密的直线导轨在工业自动化中运用的广泛性，掌握一定的安装技巧是很有必要的，掌握好正确的安装直线导轨的方法，提高导轨的使用寿命与使用精度。

在无侧向定位装配面的安装中为确保从动侧滑轨与基准侧滑轨间的平行度。

一、使用安装基准面安装方法
先使用装配螺丝将直线导轨底部基准面大概固定于床台底部装配面，再用虎钳将滑轨侧边基准面逼紧床台侧边装配面，以确定滑轨位置后，使用扭力扳手，一定的扭力按顺序锁紧固定螺丝，将滑轨底部基准面逼紧床台底部装配面。

二、从动侧直线导轨的安装1、直线块规法
将直线块规置于两支直线导轨间，使用千分量表校准直线块规，使之与基准侧滑轨之侧边基准面平行，再依直线块规校准从动侧滑轨，从动轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。

2、移动平台法
将基准侧两个滑块固定在一个测定平台上，而从动侧只装上一个滑块，滑轨和滑块都尚未固定于床台与平台，使用附于从动侧滑块顶面千分量表，量测从动侧滑块的侧基准面，从动直线导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。

3、效仿基准侧滑轨法
将基准侧直线导轨的两个滑块及从动侧导轨其中一个滑块固定于平台，再将从动侧的滑轨及其另一个滑轨约略分别固定于床台及平台，以基准侧滑轨为准移动平台，从滑轨一端开始，边确认从动侧直线导轨的滚动阻力，边依序以特定的扭力锁紧装配螺丝。

4、专用工具法
使用专业工具确定从动侧滑轨的位置，并依序以特定的扭力锁紧装配螺丝。

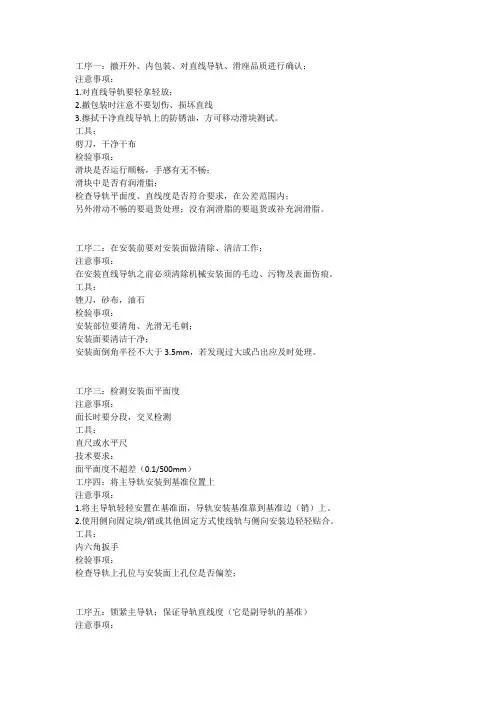

工序一：撤开外、内包装、对直线导轨、滑座品质进行确认；注意事项：1.对直线导轨要轻拿轻放；2.撤包装时注意不要划伤、损坏直线3.擦拭干净直线导轨上的防锈油，方可移动滑块测试。

工具：剪刀，干净干布检验事项：滑块是否运行顺畅，手感有无不畅；滑块中是否有润滑脂；检查导轨平面度、直线度是否符合要求，在公差范围内；另外滑动不畅的要退货处理；没有润滑脂的要退货或补充润滑脂。

工序二：在安装前要对安装面做清除、清洁工作；注意事项：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。

工具：锉刀，砂布，油石检验事项：安装部位要清角、光滑无毛刺；安装面要清洁干净；安装面倒角半径不大于3.5mm，若发现过大或凸出应及时处理。

工序三：检测安装面平面度注意事项：面长时要分段，交叉检测工具：直尺或水平尺技术要求：面平面度不超差（0.1/500mm）工序四：将主导轨安装到基准位置上注意事项：1.将主导轨轻轻安置在基准面，导轨安装基准靠到基准边（销）上。

2.使用侧向固定块/销或其他固定方式使线轨与侧向安装边轻轻贴合。

工具：内六角扳手检验事项：检查导轨上孔位与安装面上孔位是否偏差；工序五：锁紧主导轨；保证导轨直线度（它是副导轨的基准）注意事项：1.顺序是由中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，不完全锁紧，使轨道与垂直安装面稍微贴合。

可以得到较稳定的精度；垂直基准面稍微旋紧后再加强侧向基准边的锁紧力，使主轨可以确实贴合侧向基准边；用靠销调整导轨直线度；2.使用扭力扳手将装配螺钉依照规定的扭力值慢慢锁紧。

工具：扭力扳手，内六角扳手；技术要求：1，导轨直线度要求0.025/500mm；2，螺栓锁紧要做紧固标记；工序六：锁紧滚珠靠销或靠块注意事项：用沉头螺栓固定滚珠靠销或靠块，工具：内六角扳手检验事项：螺栓锁紧要做紧固标记；工序七：安装副导轨注意事项：使用同样安装方式安装副导轨，注意个别安装滑座至主轨与副轨上，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。

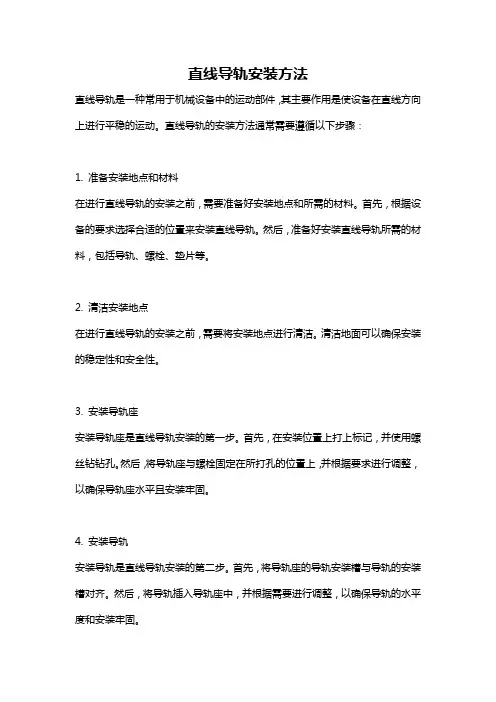

直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。

直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。

首先，根据设备的要求选择合适的位置来安装直线导轨。

然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。

2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。

清洁地面可以确保安装的稳定性和安全性。

3. 安装导轨座安装导轨座是直线导轨安装的第一步。

首先，在安装位置上打上标记，并使用螺丝钻钻孔。

然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。

4. 安装导轨安装导轨是直线导轨安装的第二步。

首先，将导轨座的导轨安装槽与导轨的安装槽对齐。

然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。

5. 进行调试安装导轨后，需要进行调试以确保其正常工作。

首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。

其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。

6. 进行润滑直线导轨的正常运行需要进行润滑。

根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。

7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。

检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。

总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。

在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。

此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。

总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。

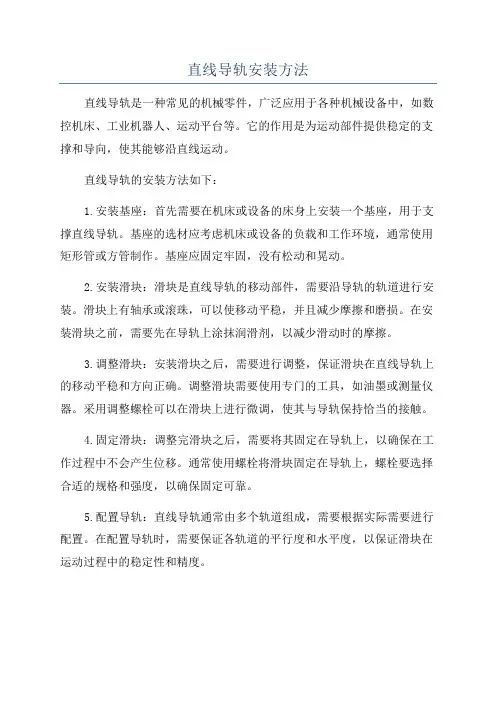

直线导轨安装方法直线导轨是一种常见的机械零件，广泛应用于各种机械设备中，如数控机床、工业机器人、运动平台等。

它的作用是为运动部件提供稳定的支撑和导向，使其能够沿直线运动。

直线导轨的安装方法如下：1.安装基座：首先需要在机床或设备的床身上安装一个基座，用于支撑直线导轨。

基座的选材应考虑机床或设备的负载和工作环境，通常使用矩形管或方管制作。

基座应固定牢固，没有松动和晃动。

2.安装滑块：滑块是直线导轨的移动部件，需要沿导轨的轨道进行安装。

滑块上有轴承或滚珠，可以使移动平稳，并且减少摩擦和磨损。

在安装滑块之前，需要先在导轨上涂抹润滑剂，以减少滑动时的摩擦。

3.调整滑块：安装滑块之后，需要进行调整，保证滑块在直线导轨上的移动平稳和方向正确。

调整滑块需要使用专门的工具，如油墨或测量仪器。

采用调整螺栓可以在滑块上进行微调，使其与导轨保持恰当的接触。

4.固定滑块：调整完滑块之后，需要将其固定在导轨上，以确保在工作过程中不会产生位移。

通常使用螺栓将滑块固定在导轨上，螺栓要选择合适的规格和强度，以确保固定可靠。

5.配置导轨：直线导轨通常由多个轨道组成，需要根据实际需要进行配置。

在配置导轨时，需要保证各轨道的平行度和水平度，以保证滑块在运动过程中的稳定性和精度。

6.引导装置：为了增加直线导轨的稳定性和耐磨性，通常还需要添加引导装置。

引导装置通常采用导轨两侧配备滑动块或滑动导轨，可以防止滑块在运动过程中的侧向位移和倾斜，提高导轨的稳定性和使用寿命。

7.检查和调试：安装完直线导轨后，需要进行检查和调试，以确保滑块的移动平稳和精度符合要求。

通过移动滑块并观察其运动轨迹和滑动阻力，可以判断是否安装正确。

总结起来，直线导轨的安装方法包括安装基座、安装滑块、调整滑块、固定滑块、配置导轨、添加引导装置以及检查和调试。

正确的安装方法可以确保直线导轨的使用效果和寿命，提高机床或设备的工作精度和稳定性。

直线导轨的安装步骤是什么？导读：直线运动导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线轴承主要用在自动化机械上比较多,像德国进口的机床,纸碗机,激光焊接机等等,当然直线轴...直线运动导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线轴承主要用在自动化机械上比较多,像德国进口的机床,纸碗机,激光焊接机等等,当然直线轴承和直线轴是配套用的.像直线导轨主要是用在精度要求比较高的机械结构上直线导轨的安装步骤：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。

注意: 直线滑轨在正式安装前均涂有防锈油，安装前请用清洗油类将基准面洗净后再安装，通常将防锈油清除后，基准面较容易生锈，所以建议涂抹上黏度较低的主轴用润滑油。

将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

注意:安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻合又强行锁紧螺栓，会大大影响到组合精度与使用品质。

由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装面稍微贴合。

顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。

垂直基准面稍微旋紧后，加强侧向基准面的锁紧力，使主轨可以确实贴合侧向基准面。

使用扭力扳手，依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。

使用同安装方式安装副轨，且个别安装滑座至主轨与副轨上。

注意滑座安装上线性滑轨后，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。

(附件可能为油嘴、油管接头、或是防尘系统等。

)轻轻安置移动平台(table)到主轨与副轨的滑座上。

先锁紧移动平台上的侧向迫紧螺丝，安装定位后将在依照下列顺序进行参考资料/news/hy-detail-672.html本文来自: 中国高速网()详细出处参考：/a/2011/1209/226900.html。

认识直线导轨-导轨的详细参数来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-29 12:06 我要投稿21世纪起人类对地球环境保护意识日益高涨，各式工业产品均朝向环保化与节能高效率的潮流发展。

线性传动产品的设计理念上，当然也必须符合时代的要求，朝向高速化、高精度化、复合化与环保节能化的趋势，如何引进环保节能化的概念引起线性滑轨的诞生。

线性滑轨广泛运用于精密机械、自动化、各种动力传输、半导体、医疗和航太等产业上，均具有极为关键的地位。

本文将引导读者了解线性滑轨的应用参数及相互关系，让读者在选用及安装线性滑轨能有一定的参考数据应用能力。

有关如何选择适用的线性滑轨及如何安装线性滑轨请参阅下二篇文章。

1-1 线性滑轨名词介绍主要影响参数a、线性滑轨之负荷与寿命(L)线性滑轨选用型号时，根据机构使用条件及所受外力，可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载，而型录上记载的基本静额定负载(C0)或基本容许静力矩(Mx、My、Mz)等参数，将滑座等效负载求出予以比较，可以求出静安全系数，用以判断机构对于外力的抵抗程度。

而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载(C)，可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。

b、基本额定静负荷(C0)当线性滑轨系统于静止或低速运行中受到过大的负载或冲击,轨道沟槽及钢珠会发生永久变形，假设此变形量达到某个程度，此线性滑轨就无法运行顺畅。

而基本额定静负载(C0)即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢珠直径的万分之一时的静止负荷。

c、基本容许静力矩(Mx，My，Mz)当线性滑轨系统受到负载或冲击而产生力矩时,使线性滑轨发生轨道沟槽及钢珠的永久变形，当永久变形量达到钢珠直径的万分之一时。

我们称这种作用力矩为滑座的基本容许静力矩。

而Mx、My、Mz为在线轨X、Y、Z 三个轴向的值。

∙2∙3∙4∙下一页错误修正，请联系导轨网管理员！认识直线导轨-导轨的详细参数(2)来源:Hiwin直线导轨官网作者:直线导轨时间:2010-01-2912:06 我要投稿e、额定寿命的意义(L)线性滑轨为量产之下产物，即使使用制程与材料原料相同，在同条件运作的滑轨的也不一定有同样的运转寿命，额定寿命的定义:相同条件下连续运作其中90%的线性滑轨不会产生表面疲劳剥落的破坏时，线性滑轨所能行走总距离。

直线导轨的安装步骤
一．准备环境
1.首先，检查安装位置，保证其安装环境的平整性，无油污，无水痕
和杂物，并保持其干燥、清洁；
2.检查负荷范围，按规定的负荷范围搬运和安装；
3.将安装地点清理干净，将吊挂螺钉位置标记出来，架设支撑杆；
4.检查能提供的工作电源的电压是否符合要求，是否具有安全防护措施；
待以上检查项满足要求，方可进行下一步安装。

二．安装步骤
1.安装滑块：首先，在导轨的端部安装滑块，将滑块的安装位置固定，滑块的固定要牢固；
2.安装导轨：将导轨固定在支撑杆上，首先采用手动方式将导轨安装
在支撑杆上，然后通过电动螺丝刀将导轨牢固地固定在支撑杆上；
3.安装电机：将电机安装在支撑杆上，电机应将对导轨上的负荷均匀
分布；
4.安装定位器：安装定位器，使电机能够在导轨上运行，并确保导轨
滑动精准；
5.安装驱动器：将驱动器安装在导轨上，将驱动器连接到电源上；
6.安装按钮：将按钮安装在支撑杆上，将按钮连接到电机上，以供用户操作；
三．安装测试
1.对电机系统的功能作及时测试，检查电机系统是否符合安装要求；
2.测试直线导轨的滑动情况，确保安装精准；。

直线导轨安装步骤及注意事项嘿，朋友们！咱今天来聊聊直线导轨的安装步骤和要注意的那些事儿。

你看啊，安装直线导轨就好比搭积木，得一步一步来，还得细心加耐心。

先把安装面清理干净咯，就像咱洗脸一样，得把灰尘啊脏东西啥的都弄走，不然导轨装上去也不踏实呀。

然后呢，确定好安装的位置，可别马虎，这就像给家里摆家具，位置不对那可别扭啦。

接着把导轨轻轻放上去，哎呀，得轻点儿，别磕着碰着了。

然后用螺丝固定住，这螺丝就像是给导轨穿上了小鞋子，得穿得稳稳当当的。

安装滑块的时候也得小心哦，别把它弄疼啦。

把滑块顺着导轨慢慢推进去，就像给小火车铺轨道一样。

这当中可得注意了，别装歪了呀，不然这直线导轨跑起来不顺畅，那不就白折腾啦。

还有啊，螺丝得拧紧咯，但也别太紧了，太紧了导轨该喘不过气来了。

咱再说说其他要注意的。

安装的时候周围环境得安静点儿，别乱糟糟的，不然容易分心出错。

还有啊，工具得准备齐全了，别到时候缺这少那的，手忙脚乱可不行。

安装完了也别着急庆祝，得检查检查呀，看看导轨跑得顺不顺畅，有没有啥异常的声音。

要是有问题，赶紧解决，可别等用起来出毛病了才后悔。

直线导轨这东西啊，就像是机器的腿，腿不好使，机器还怎么好好工作呀。

所以咱可得认真对待安装这件事儿，别嫌麻烦。

反正啊，安装直线导轨可不是闹着玩的，得用心，得仔细。

大家可别小瞧了这些细节，往往细节决定成败呢！咱把直线导轨安装好了，机器才能稳稳当当、顺顺利利地工作呀，你们说是不是这个理儿？。

快收藏：超长4⽶以上直线导轨的安装⽅法直线导轨，在机床⾏业可谓家喻户晓，本⽂主要介绍直线导轨在龙门式加⼯⼼上的安装，它由⽔平⽅向上的4根导轨（12⽶长）组成，导轨以接长的⽅式来达到机床所需的⾏程和⽤途。

总的来说，掌握了该机型导轨的安装⽅法，相应其它规格导轨的安装已就得⼼应⼿了，并且做得⾮常的棒。

⼀、基本介绍⾸先我们来了解⼀下该机型的导轨：(图1)，它的主要特点：四列式单圆弧⽛型接触，同时整合最优化结构设计之重负荷，相⽐较与其它导轨提升了负荷与刚性的能⼒;具备了四⽅向等负载特⾊，及⾃动调⼼的功能，可吸收安装⾯的装配误差，得到⾼精度的需求。

⾼速度，⾼负荷，⾼刚性与⾼精度化概念已成为未来全世界⼯业产品发展的趋势，该直线导轨，即是基于此理念开发的产品。

该规格滑块型式为法兰型，滑块承载形式超重负荷，滑块的固定⽅式为上锁式，已是所有产品中最常⽤的⼀种锁紧固定⽅式;每根导轨全长12000mm由7个滑块组成(⼀般由4个组成)固定⽅式为上锁式，已是常⽤的锁紧固定⽅式;选⽤了ZB中预压(预压⼒0.10C-0.12C)，和P级精密级的精度(0.027)。

相关知识的详细介绍可参考直线导轨⼚家提供的产品技术⼿册。

⼆、安装前的准备⼯作1、机台⽔平的校正。

要求：⽤两个等⾼量块和⼀⼤理⽯量尺放在安装基⾯上,放上精密的⽔平仪调试底座⽔平，要求是底座中凸(2~3格)。

2、导轨安装基⾯粗糙度,平⾯度,直线度以及外观的检查。

要求：当⽔平调试好以后,必须⽤激光⼲涉仪测量出主导轨安装基⾯(我们通常以靠近右侧⽴柱的⼀条导轨⾯为主导轨)的平⾯度允许每10m中凸0.05mm，全⾏程直线度允许中凸0.03mm。

粗糙度要求1.6，外观⽆铸造缺陷。

3、导轨安装基⾯与导轨侧基准安装⾯的倒⾓处理。

要求：倒⾓半径⼩于或等于3.5mm，若发现倒⾓过⼤或凸出，应及时采⽤油⽯和锉⼑处理，否则会造成导轨精度的安裝不良或者会⼲涉滑块。

4、导轨安装基⾯锁紧螺纹孔的加⼯。

直线导轨的安装方法
1、直线导轨安装步骤：
（1）准备安装设备：直线导轨、安装支架、定位块；
（2）准备安装场所：平整的基座和安装支架须放置在稳定的地面上，安装时注意防止运动方向上有碰撞；
（3）将安装支架安装在定位块上，并且将安装支架与定位块固定在
稳定的地面上；
（4）安装直线导轨：
a.首先通过调整安装支架上的准备孔，依据直线导轨的长度进行安装；
b.将直线导轨的入口螺纹放入准备好的安装支架；
c.紧固螺母和螺栓对导轨固定；
d.安装好直线导轨后，再次紧固所有被安装的螺栓和螺母，以确保
固定的有效性；
（5）安装完成后，可用检测仪测量直线导轨的精度，使其处于待用
状态；
2、安装中需要注意事项：
（1）直线导轨安装后，记得加上防锈涂料；
（2）导轨安装前需检验安装支架是否有缺陷；
（3）安装场所要保证平整，注意防止运动方向上有碰撞；
（4）安装时要慢，包括安装和拆卸，安装必须有特定人员做操作，
确保安全；
（5）安装完成后需要调整，配合时需要完成定位调整；
（6）不要用重物影响导轨，导轨的使用负荷应尽量低；
（7）直线导轨的安装要和零件的安装配合，千万不可脱离搭配，影响定位；
（8）在安装之前要清洁场所，不要有灰尘、油污及金属碎屑等杂物掺入。
