电路理论复习题+参考答案一、单选题（共100题，每题1分，共100分）1.电位是指电路中某点与( )之间的电压。

A、任意点B、电源负极C、参考点D、地正确答案：C2.欧姆表的标度尺刻度是()。

A、与电流表刻度相同，而且是均匀的B、与电流表刻度相同，而且是不均匀的C、与电流表刻度相反，而且是均匀的D、与电流表刻度相反，而且是不均匀的正确答案：D3.已知某正弦交流电压u=380sin(wt+φ)V,其有效值是()。

A、220VB、268.7VC、200VD、380V正确答案：B4.下列关于一阶电路时间常数的说法中，正确的是()A、时间常数越大，自由分量衰减的越慢B、时间常数越大，过渡工程进行的越快C、时间常数的大小与外施激励有关D、过度过程的快慢与时间常数无关正确答案：A5.三角形接法的对称三相负载接至相序为A、B、C的对称三相电源上，已知相电流iag=10∠0°A,则线电流IA=( )A。

A、10√3∠30°B、10√3∠-30°C、10/√3∠30°D、10/√3∠+30°正确答案：B6.对称三相交流电路，三相负载为Y连接，当电源电压不变而负载换为△接时，对称三相负载所吸收的功率应()A、减小B、增大C、不变D、无法确定正确答案：B7.万用表的直流电压挡损坏时，则( )不能使用。

A、交流电压挡B、直流电流挡C、电阻挡D、整个万用表正确答案：A8.一负载接到电压U为220V单相交流电路中，电路电流I为5A,功率因数cosφ为0.8,该电路视在功率S和有功功率P为()。

A、2200VA,1760WB、2200VA,1320WC、1100VA,660WD、1100VA,880WV正确答案：D9.非正弦周期信号三次谐波分量下感抗Xz3=9Ω,容抗Xc3=6Ω,则基波分量感抗和容抗可能为()ΩA、3、2B、3、18C、9、18D、9、2正确答案：B10.两个无损耦合线圈串联接到w)=-10rad/s、U=200V的正弦电源上，同向串联时电流I=2A,反向串联时电流为10A,则互感M为()H。

第一章 电路模型和电路定律1.1 图示元件当时间t <2s 时电流为2A ，从a 流向b ；当t >2s 时为3A ，从b 流向a 。

根据图示参考方向，写出电流i 的数学表达式。

1.2图示元件电压u =(5-9e -t /τ)V ，τ >0。

分别求出 t =0 和 t →∞ 时电压u 的代数值及其真实方向。

babu +-图 题1.21.3 图示电路。

设元件A 消耗功率为10W ，求A u ；设元件B 消耗功率为-10W,求B i ；设元件C 发出功率为-10W ，求C u 。

Au +-10V+-Cu +-(a)(b)(c)图 题1.31.4求图示电路电流4321i i i i 、、、。

若只求2i ，能否一步求得？图 题1.41i 4i 3i 图 题1.51.5 图示电路，已知部分电流值和部分电压值。

(1) 试求其余未知电流1234,,,i i i i 。

若少已知一个电流，能否求出全部未知电流？(2) 试求其余未知电压 u 14、u 15、u 52、u 53。

若少已知一个电压，能否求出全部未知电压？1.6 图示电路，已知A 21=i ,A 33-=i ,V 101=u ,V 54-=u 。

求各元件消耗的功率。

图 题1.61uSu (a)(b)图 题1.71.7 图示电路，已知10cos()V S u t ω=，8cos()A S i t ω=。

求(a)、(b)两电路各电源发出的功率和电阻吸收的功率。

1.8 求图示电路电压12,u u 。

1u +-2u +-图 题1.830u-+图 题1.91.9 求图示电路两个独立电源各自发出的功率。

1.10 求网络N 吸收的功率和电流源发出的功率。

10V0.5A8V1.11 求图示电路两个独立电源各自发出的功率。

1.12 求图示电路两个受控源各自发出的功率。

1.13 图示电路，已知电流源发出的功率是12W ，求r 的值。

1V图 题1.13图 题1.141V2V1.14 求图示电路受控源和独立源各自发出的功率。

第一章 电路模型和电路定律一、填空题1、 在某电路中，当选取不同的电位参考点时，电路中任两点的电压_________。

2、 电路中，电压与电流的参考方向一致时称为_______________。

3、 二条以上支路的汇合点称为___________。

4、 电路中，电压与电流的方向可以任意指定，指定的方向称为________方向。

5、 若12ab I =-A ，则电流的实际方向为________，参考方向与实际方向________。

6、 一个元件为关联参考方向，其功率为-100W ，则该元件在电路中________功率。

7、 描述回路与支路电压关系的定律是________定律。

8、 线性电阻伏安特性是（u ~i ）平面上过________的一条直线。

9、 KCL 定律是对电路中各支路________之间施加的线性约束关系；KVL 定律是对电路中各支路________之间施加的线性约束关系。

10、 在 电 流 一 定 的 条 件 下 ，线 性 电 阻 元 件 的 电 导 值 越 大 ，消 耗 的 功 率越________。

在 电 压 一 定 的 条 件 下 ，电 导 值 越 大 ，消 耗 的 功 率越________。

11、 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由________来决定。

12、 KVL 是关于电路中________受到的约束；KCL 则是关于电路中________受到的约束。

13、 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u =20V ，i =5A ，则该二端元件吸收________W 的电功率。

二、选择题1、图示二端网络，其端口的电压u 与电流i 关系为 （ ）。

A. u ＝2i - 10B. u ＝2i ＋10C. u ＝-2i ＋10D. u ＝-2i - 102、图示二端网络的电压电流关系为（ ）。

A. U I =+25B. U I =-25C. U I =--25D. U I =-+254、图示电路中，2 A 电 流 源 吸 收 的 功 率 为 ()。

第十二章三相电路习题一、选择题。

1.图1所示，开关S打开时，测得功率表读数P1=1000W，P2=500W；则开关S闭合时，电路的总有功功率P为（ B ）。

A. 1000WB. 1500WC. 500WD. 以上结果均不对图12.图2所示，若S1闭合，S2打开时，测得I A=10A；若S1打开，S2闭合，则I B =（ A ）。

A. 15AB. 10AC. 17AD. 5A图23.图3所示，若S1闭合，S2打开时，测得I B=10A；若S1打开，S2闭合，则I C =（ A ）。

A. 15AB. 10AC. 17AD. 5A图34.图4示三相三线制电路两个功率表W 1 的读数为2KW,W 2的读数为5KW ，则负载吸收的功率为 ( D )A.2KWB.5KWC.3KWD.7KW图45.三相对称Ｙ形负载的线电压ο30320UAB ∠=•V,线电流ο60-2I A ∠=•A ，则每相负载的阻抗为( B )A.ο6010-∠ΩB.ο6010∠ΩC.ο90310∠ΩD.ο30310-∠Ω6.图6所示，三相对称负载的有功功率为5KW ，负载的阻抗角ο60=ϕ，则两个功率表W 1 和W 2的读数分别为（ B ）A. 2KW ，3KWB. 5KW,0KWC. 3KW,2KWD. 0KW,5KW图67.三相电路如图7所示，已知开关S 闭合时，电流表A1读数为17.32A ；则开关S 打开后，电流表A2读数为（ A ）。

A. 17.32AB. 7.32AC. 10AD. 15AA1A2ZZZAB8.三相电路如图8所示，已知开关S 闭合时，电流表A 读数为10A ；则开关S 打开后，电流表A 读数为（ C ）。

A. 5AB. 17.32AC. 10AD. 12A图109.图9所示，开关S 闭合时A 1=17.32A ，则开关S 打开后后A 2为（ C ）。

A ．17.32A B ．3A C ．10A D ．7A图9二、计算题。

第1章复习思考题1-1．图1-1所示电路，试写出各电路所标出的未知电压和电流的数值。

图1-11-2．根据图1-2所示参考方向和数值确定各元件的电流和电压的实际方向，计算各元件的功率并说明元件是电源还是负载。

(a) (b) (c)图1-21-3．直流电路如图1-3所示，求电感电流和电容电压。

图1-31-4．如图1-4所示，电路中包含的各个元件的电压和电流参考方向如图所示，其中100P 1=W ，10P 2-=W ，50P 3=W ，20P 4=W ，求5P ，元件5是电源还是负载？图1-41-5．求图1-5所示电路中的电压1u 和1i 。

图1-51-6．求图1-6所示电路中的电压u 。

3Ω2Ω4Ωi10 V图1-61-7．求图1-7所示电路中的电压U 。

2ΩU4Ω+ -+ -+- +- 5V2V 5V 1Aa bde图1-71-8．图1-8所示电路中，已知5u ab -=V ，求电压源电压s u 。

图1-81-9．电路如图1-9所示，试求电压U X 。

图1-91-10．如图1-10所示的图，如果选1、2、3、4、8支路为树，则其基本回路组是什么？如果选择自然网孔为基本回路组，则其对应的树由哪些支路组成？②⑤1 2 3 4610 ④89 ⑥57 ③图1-10第2章复习思考题2-1．写出题2 1图所示各电路的端口电压电流的伏安特性方程。

(a) (b)图2-12-2．电路如图2-2(a)、(b)、(c)、(d)、(e)和(f)所示，试计算a、b两端的电阻，其中电阻R=8。

(a) (b)(c)(d)(e) (f)图2-22-3． 利用电源等效变换，化简图2-3(a)和(b)的一端口网络。

(a) (b)图2-32-4．利用电源的等效变换求图示2-4电路中的电流I 。

图2-42Ω6V+I2Ω 2A7Ω6A2Ω2-5．求图2-5电路中的受控电流源的功率。

图2-5 2-6．求图2-6各电路的输入电阻R in。

图2-6第3章复习思考题3-1．用支路电流法求图3-1所示电路中各支路电流及各电阻上吸收的功率。

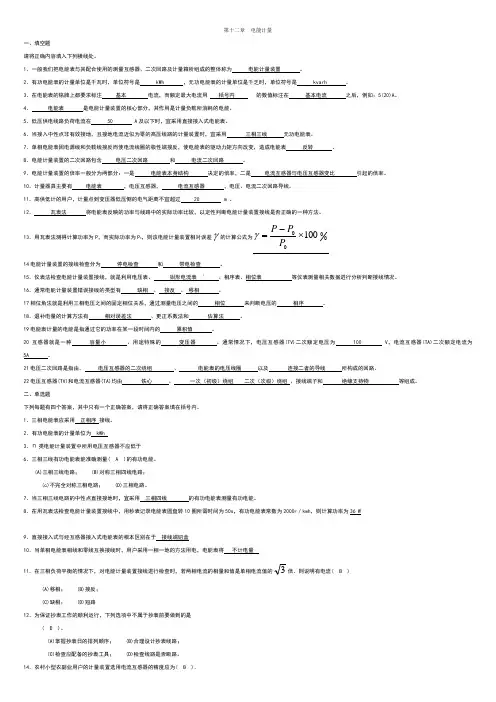

第十二章 电能计量一、填空题请将正确内容填入下列横线处。

1．一般我们把电能表与其配合使用的测量互感器、二次回路及计量箱所组成的整体称为 电能计量装置 。

2．有功电能表的计量单位是千瓦时，单位符号是 kWh ，无功电能表的计量单位是千乏时，单位符号是 kvarh 。

3．在电能表的铭牌上都要求标注 基本 电流，而额定最大电流用 括号内 的数值标注在 基本电流 之后，例如：5(20)A 。

4． 电能表 是电能计量装置的核心部分，其作用是计量负载所消耗的电能。

5．低压供电线路负荷电流在 50 A 及以下时，宜采用直接接入式电能表。

6．当接入中性点非有效接地，且接地电流近似为零的高压线路的计量装置时，宜采用 三相三线 无功电能表。

7．单相电能表因电源线和负载线接反而使电流线圈的极性端接反，使电能表的驱动力矩方向改变，造成电能表 反转 。

8．电能计量装置的二次回路包含 电压二次回路 和 电流二次回路 。

9．电能计量装置的倍率一般分为两部分：一是 电能表本身结构 决定的倍率，二是 电流互感器与电压互感器变比 引起的倍率。

10．计量器具主要有 电能表 ，电压互感器， 电流互感器 ，电压、电流二次回路导线。

11．高供低计的用户，计量点到变压器低压侧的电气距离不宜超过 20 m 。

l2． 瓦表法 将电能表反映的功率与线路中的实际功率比较，以定性判断电能计量装置接线是否正确的一种方法。

13．用瓦表法测得计算功率为P ，而实际功率为P 0，则该电能计量装置相对误差γ的计算公式为0000100⨯-=P P P γ 14电能计量装置的接线检查分为 停电检查 和 带电检查 。

15．仪表法检查电能计量装置接线，就是利用电压表、 钳形电流表 ` 、相序表、相位表 等仪表测量相关数据进行分析判断接线情况。

16．通常电能计量装置错误接线的类型有 缺相 、 接反 、 移相 。

17相位角法就是利用三相电压之间的固定相位关系，通过测量电压之间的 相位 来判断电压的 相序 。

电路复习题判断题1、电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。

2、电路中所标的电压、电流方向一般都是参考方向。

3、当p>0时为吸收功率，表示将电能转换成热能（如负载）的速率；当p<0时为输出功率，表示向外界提供电能的速率（如电源）。

4、用电流表测量直流电流时，若电流表指针反向偏转表示电路中电流的实际方向为从电流表的负极流向正极，说明电流表正负极接反了，有可能损坏仪表。

5、电容元件具有储存电场能量的作用，电感元件具有储存磁场能量的作用。

6、电容元件具有“通交隔直”的作用，即通过交流电、隔断直流电的作用。

7、电路有n个结点，则独立的KCL方程数为n个；而独立的KVL方程数为电路的平面网孔数。

8、随着外接负载电阻的减小，电压源的输出电压将减小，输出电流将增大。

9、网孔电流法中，自阻是指本网孔中所有支路上连接的电阻之和，其值恒为正；互阻是相邻两个网孔的公共支路上的电阻之和，其值恒为负。

10、网孔电流法实际上是列写KCL方程的过程，而结点电压法是列写KVL方程的过程。

11、当负载电阻R等于电源内阻R0时，负载获得最大功率。

12、当电路中不存在独立电源时，受控源的控制量为零，受控源不能向电路提供电能。

13、电流表可以采用并联电阻的方法扩大量程。

14、节点电位实际上就是电位。

15、基尔霍夫定律有电压定律和电流定律两种。

16、网孔电流法的依据是基尔霍夫电压定律，结点电压法的依据是基尔霍夫电流定律。

17、只含有一种储能元件的电路称为一阶动态电路。

18、初始值是电路换路后最初瞬间的数值，用0+表示。

19、换路过程和过渡过程都是在瞬间完成的。

20、动态电路中只含动态元件，不含有电阻R。

21、换路是引发电路产生过渡过程的根本原因。

22、τ是反映电路过渡过程持续时间长短的物理量，τ越大，过渡过程越长，变化越快。

23、零输入响应的特点是：随着过渡过程的结束，电路中各个物理量的数值都将趋向于0。

24、如果正弦波的频率是50Hz，则其周期为0.02，角频率是314rad/。

电路答案——本资料由张纪光编辑整理（C2-241内部专用）第一章 电路模型和电路定律【题1】：由U A B =5V 可得：I AC .=-25A ：U D B =0：U S .=125V 。

【题2】：D 。

【题3】：300；-100。

【题4】：D 。

【题5】：()a i i i =-12；()b u u u =-12；()c ()u u i i R =--S S S ；()d ()i i R u u =--S SS 1。

【题6】：3；-5；-8。

【题7】：D 。

【题8】：P US1=50 W ；P U S 26=- W ；P U S 3=0；P I S 115=- W ；P I S 2 W =-14；P I S 315=- W 。

【题9】：C 。

【题10】：3；-3。

【题11】：-5；-13。

【题12】：4（吸收）；25。

【题13】：0.4。

【题14】：3123I +⨯=；I =13A 。

【题15】：I 43=A ；I 23=-A ；I 31=-A ；I 54=-A 。

【题16】：I =-7A ；U =-35V ；X 元件吸收的功率为P U I =-=-245W 。

【题17】：由图可得U E B =4V ；流过2 Ω电阻的电流I E B =2A ；由回路ADEBCA 列KVL 得 U I A C =-23；又由节点D 列KCL 得I I C D =-4；由回路CDEC 列KVL 解得；I =3；代入上 式，得U A C =-7V 。

【题18】：P P I I 12122222==；故I I 1222=；I I 12=； ⑴ KCL ：43211-=I I ；I 185=A ；U I I S =-⨯=218511V 或16.V ；或I I 12=-。

⑵ KCL ：43211-=-I I ；I 18=-A ；U S =-24V 。

第二章 电阻电路的等效变换【题1】：[解答]I =-+9473A =0.5 A ；U I a b .=+=9485V ； I U 162125=-=a b .A ；P =⨯6125. W =7.5 W；吸收功率7.5W 。

电路复习习题（带答案）第⼀章电路的基本概念和基本定律1.5求图⽰电路中，A点的电位。

（a）（b）习题1.5电路解：（a）等效电路如下图所⽰：（b）等效电路如下图所⽰：1.7求图⽰电路中，开关闭合前、后A点的电位。

解：开关闭合时，等效电路如图所⽰：开关打开时，等效电路如图所⽰：U、电流1I、2I和3I的⼤⼩。

1.8如图所⽰电路，求开关闭合前及闭合后的AB1.9如图所⽰电路，电流和电压参考⽅向如图所⽰。

求下列各种情况下的功率，并说明功率的流向。

（1）V 100A,2==u i ，（2）V 120A,5=-=u i ，（3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==1.11求如图所⽰电路中,A 、B 、C 、D 元件的功率。

问哪个元件为电源？哪个元件为负载？哪个元件在吸收功率？哪个元件在产⽣功率？电路是否满⾜功率平衡条件？（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。

）习题1.11电路解：W I U P A A 1501-=?-= （产⽣功率）（电源） W I U P B B 501-=?= （产⽣功率）（电源） W I U P C C 1202=?= （吸收功率）（负载）W I U P D D 802=?-= （吸收功率）（负载）0=+++=D C B A P P P P P 总所以此电路功率平衡。

1.12已知⼀电烙铁铭牌上标出“25W ，220V ”。
