第13章 了解电路 电路图作图题专题

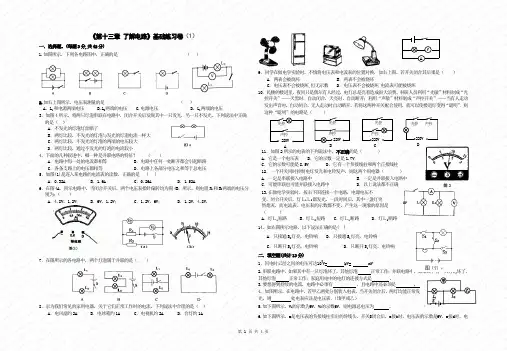

《第十三章了解电路》基础练习卷（1）一．选择题。

(每题3分,共42分)1.如图所示，下列各电路图中，正确的是（）2.如右上图所示，电压表测量的是（）A. L1和电源两端电压B.L2两端的电压C.电源电压D. L1两端的电压3．如图4所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。

下列说法中正确的是（）A．不发光的灯泡灯丝断了B．两灯比较，不发光的灯泡与发光的灯泡电流一样大C．两灯比较，不发光的灯泡的两端的电压较大D．两灯比较，通过不发光的灯泡的电流较小4．下面的几种叙述中，哪一种是并联电路的特征？（）A．电路中每一处的电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电压之和等于总电压5．如图(1)是连入某电路的电流表的读数，正确的是 ( )A．0.32A B．1.6A C．0.26A D．1.52A6．在图4A．所示电路中，当闭合开关后，两个电压表指针偏转均为图4B．所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.7．在图所示的各电路中，两个灯泡属于并联的是（）8．示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A9．同学在做电学实验时，不慎将电压表和电流表的位置对换，如右上图。

若开关闭合其后果是（）A．两表会被烧坏 B．两表不会被烧坏C．电压表不会被烧坏,但无示数 D．电压表不会被烧坏,电流表可能被烧坏10．民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（）11．如图2所示的电表的下列说法中，不正确的是（）A ．它是一个电压表B．它的示数一定是1.7VC．它的示数可能是8.5V D．它有一个负接线柱和两个正接线柱12．一个开关同时控制电灯发光和电铃发声，则这两个用电器（）A．一定是串联接入电路中B．一定是并联接入电路中C．可能串联也可能并联接入电路中D．以上说法都不正确13.在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。

初中电学专题--电路图知识讲解【要点梳理】电路图识别的一般步骤：第一步：简化电路，把电流表看成一根导线，电压表看成开路。

第二步：在拆掉两表的情况下，判断电路中的电阻的连接方式是串联还是并联。

第三步：看两表的连接，电流表测哪里的电流，电压表测哪个电路两端的电压。

第四步：有变阻器的情况，弄清滑片的移动与电阻变化的关系。

第五步：有多个开关的情况，弄清开关的闭合和断开对电路的影响。

电路图的一般题型：有关电路图的画法问题主要涉及以下内容，1、根据题目要求连接实物图。

2、根据实物图画出电路图。

3、根据电路图连接实物图。

4、根据基本原则或实验原理改正实物图中的错误。

5、在电路图中填上适当的元件符号。

6、连接家庭电路。

电路错误的几种情况：1、电源短路，即电流不经过用电器直接回到电源负极。

2、局部短路，被局部短路的用电器不工作。

3、电表接错（电流表没有串联，电压表没有并联；正负接线柱错接；量程选的不合适，过大或过小）。

4、滑动变阻器错接（全上或全下了）。

【典型例题】类型一、根据题意连接实物图例1 在图中，有一根导线没有接上，请用笔线代替导线补上。

补上后的要求：闭合电键S，滑动变阻器滑片向右移动时，电压表示数变大。

【解析】闭合电键S，滑动变阻器滑片向右移动时，电压表示数变大，滑动变阻器接入电路的电阻变小，滑动变阻器应接B接线柱，如图所示：【答案】例2 【2017•泰安卷】有一个小灯泡标有5.0V字样，要测定它的额定功率．已知小灯泡正常发光时的电阻值约10Ω，电源电压为6V。

请你用笔画线代替导线，连接完成实验电路。

【解析】小灯泡的额定电压为5V，则电压表应该选用0~15V这一量程，电压表并联在小灯泡两端；灯泡的额定电流为：I=U额/R=5V/10Ω=0.5A，电流表量程为0~0.6A；滑动变阻器采用一上一下的接法。

【答案】例3 在“探究串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图中器材组成电路，其中一个电压表测量电源两端的电压，另一个电压表测量某一个灯泡两端的电压。

（三）电流表观察电流表，回答问题1、它有几个接线柱？每个接线柱旁边表有什么字样？2、该电流表有几个量程？分别是多大？3、电流表怎样接入电路中，表示选用0—0.6A 的量程？此时电流表的分度值为多少？4、电流表怎样接入电路中，表示选用0—3A的量程？此时电流表的分度值为多少？练习电流表读数电流表的使用方法：1、较零：检查电流表的指针是否对准零刻度线，如有偏差，进行较正2、串联：电流表必须串联在电路中，使电流从标有“0.6”或“3”接线柱流入电流表，从“－”接线柱流出电流表。

3、不允许把电流表直接连到电源的两端4、使被测电流不超出电流表量程：在已知电路中电流大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行选择。

三、小结自己归纳总结本节知识点四、课堂练习见作业纸五、课外练习见作业纸观察电表，并回答问题学生练习电流表读数学生归纳读数方法培养学生正确使用电流表的能力总 课 题 第十三章 初识家用电器和电路 总 课 时 10 第4课时 课 题 13．3电流和电流表的使用（2）课型新授教学目标 1、进一步巩固电流表的使用2、通过探究，知道串联电路中电流的规律3、通过探究，知道并联电路中电流的规律 教学重点 理解串并联电路中电流的规律教学难点 电流表的正确连接及电流表的使用、串、并联电路的电流特点教学过程教 学 内 容备课札记 教师活动内容、方式学生活动方式激发学生学习兴趣，调动课堂气氛一、新课引入1、怎样正确使用电流表？2、双量程电流表如何读数？过渡：今天我们将练习使用电流表来研究串并联电路中电流的关系二、新课学习（一）探究：串联电路中电流的关系 1、观察电路并猜想电路中a,b,c 三处电流大小有什么关系？ 2、指导学生自己动手用电流表分别测出a,b,c 三处的电流，并记录在表格中 3、引导学生分析数据，归纳得出结论： 串联电路中各处电流相等思考并回答通过实验探究，了解串、并联电路中的电流的关系观察并猜想，学生交流 发言 学生自主实验，并记录测量结果组织学生讨论，交流发言，得出的结论学生进行实验并总结出结论教师活动内容、方式学生活动方式备课札记（二）探究：并联电路中干路电流与各支路电流的关系1、观察电路并猜想电路中A，B，C三处电流大小有什么关系？2、让学生自己动手用电流表分别测出A，B，C三处的电流，并记录在表格中3、引导学生分析数据，归纳得出结论：并联电路中干路电流等于各支路电流之和三、小结1、串联电路中的电路处处相等2、并联电路中干路中的电流等于各之路中的电流之和。

图4甲图4乙 图2乙 图1甲 图1乙图3甲 图3乙 图3丙 电路作图训练题1、根据图1甲、乙的实物电路，在其右边画出电路图。

2、按照电路图，将对应右图各实物元件连接起来。

3、（1）在图3甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图3丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

4、按要求连接实物图，并画出电路图：（1） 图4甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2） 图4乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5、按要求组成电路图，元件位置不要移动：（1）图5甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

A A A 2 L 2 S 31 L2 S 1 L 23 2 1图6 V（2）图5乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图5丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

6、某同学做“伏安法测电阻”实验，已知电源电压12伏，滑动变阻器的最大电阻值是25欧，待测电阻大约是50欧，他的实验电路图如图6所示。

（1）请指出此电路有哪些错误？（2）以红笔在原图上改正。

一、 选择题：1、如图1所示电路,把两个金属夹子夹在下面哪个物体的两端,闭合开关后小灯泡能发光 ：（ ）A.铁钉B.塑料尺C.橡皮D.玻璃棒2、下列四个电路图中，当开关S 闭合后，两盏灯并联的电路是 （ ）（A ） （B ） （C ）（D ） 3、关于导电和带电，下列说法中错误的是（ ） A 、导体容易导电，也能够带电；绝缘体不容易导电，也不能带电B 、导体容易导电，也能够带电；绝缘体不容易导电，但能够带电C 、导体容易导电，但不能带电；绝缘体不容易导电，也不能带电D 、导体不容易导电，也不能带电；绝缘体容易导电，也能够带电4、关于图7—10所示电路,以下说法正确的是( )A.只接通S 1,灯亮、电铃响.B.只接通S 2,灯亮、电铃响.C.只断开S 3,灯亮、电铃响.D.只断开S 1,灯亮、电铃响.5、绝缘体不容易导电，这是因为 （ ）图5甲 图5乙 图5丙A L 2 L 1 L 2L 1 SA．绝缘体中没有电子 B．绝缘体中几乎没有电子。

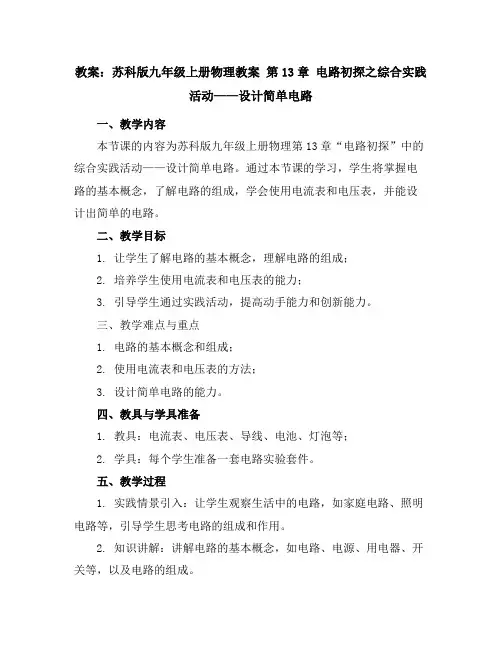

教案：苏科版九年级上册物理教案第13章电路初探之综合实践活动——设计简单电路一、教学内容本节课的内容为苏科版九年级上册物理第13章“电路初探”中的综合实践活动——设计简单电路。

通过本节课的学习，学生将掌握电路的基本概念，了解电路的组成，学会使用电流表和电压表，并能设计出简单的电路。

二、教学目标1. 让学生了解电路的基本概念，理解电路的组成；2. 培养学生使用电流表和电压表的能力；3. 引导学生通过实践活动，提高动手能力和创新能力。

三、教学难点与重点1. 电路的基本概念和组成；2. 使用电流表和电压表的方法；3. 设计简单电路的能力。

四、教具与学具准备1. 教具：电流表、电压表、导线、电池、灯泡等；2. 学具：每个学生准备一套电路实验套件。

五、教学过程1. 实践情景引入：让学生观察生活中的电路，如家庭电路、照明电路等，引导学生思考电路的组成和作用。

2. 知识讲解：讲解电路的基本概念，如电路、电源、用电器、开关等，以及电路的组成。

3. 演示实验：教师演示如何使用电流表和电压表，让学生了解电流表和电压表的使用方法。

4. 动手实践：学生分组进行电路实验，根据教师提供的器材，设计并搭建一个简单的电路。

5. 例题讲解：教师通过示例，讲解如何设计一个简单的电路，如点亮一个灯泡。

6. 随堂练习：学生根据所学知识，自行设计一个简单的电路，如点亮两个灯泡。

8. 布置作业：让学生设计一个更复杂的电路，并绘制电路图。

六、板书设计板书设计如下：第13章电路初探一、电路的基本概念1. 电路：电流流动的路径2. 电源：提供电能的装置3. 用电器：消耗电能的装置4. 开关：控制电路通断的装置二、电路的组成1. 电源2. 用电器3. 开关4. 导线七、作业设计1. 题目：设计一个简单的电路，点亮两个灯泡。

2. 答案：学生设计的电路图。

八、课后反思及拓展延伸2. 拓展延伸：引导学生思考如何将所学知识应用到生活中，如家庭电路的设计和维护。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

图2 课堂作图练习（1）—电路和电路图 班级： 姓名：1、在虚线框内画出图1、图2、图3、图4的电路图。

2、在虚线框内画出图5、图6、图7中，根据电路图甲，用笔画线代替导线连接图乙中的实物电路。

图1 图3 图4课堂作图练习（2）—串联电路和并联电路1、画出图1、图2、图3、图4中的电路图。

图4图 1图 2 图32、根据图5、图6、图7、图8中的电路图连接实物电路。

甲图7 图5 图6课堂作图练习（3）—电流的测量1、画出图1、图2、图3中的电路图。

课堂作图练习（4）—串、并联电路电流的规律1、根据电路图连接实物电路。

通过L 1和L 2的电流分别为0.26A 和0.32A 。

2、根据电路图连接实物图。

通过L 1和L 2的电流分别为0.3A 和0.4A 。

图2 图 1图31、图出图1、图2、图3中的电路图。

2、根据图4、图5中的电路图连接实物电路。

图1 图2 图4图31、画出图1、图2、图3中的电路图。

2、在图4中根据电路图连接电路。

课堂作图练习（7）—电流与电压、电阻的关系根据电路图连接实物电路图1 图2 图4课堂作图练习（8）—电阻的测量根据电路图连接实物电路课堂作图练习（9）—家庭电路1、将图1和图2中的电灯、开关和插座正确地连入电路中。

2、将图3中的电灯、开关、插座和保险丝正确地连入电路中。

3、图4甲所示是一个常用插线板，在开关闭合时， 指示灯发光，插孔可以提供工作电压；如果指图1图2图3课堂作图练习（10）—电和磁图1 图2图3图4图5 图6 图7图8图9 图10图11作图题作业（1）—电路和电路图班级：姓名：根据以下左边的电路图，连接右边的实物图。

（1）（2）（3）作图题作业（2）—电路和电路图1．根据以下左边的电路图，连接右边的实物图。

（1）（2）作图题作业（3）—根据实物图画出电路图1．根据实物电路在虚线框中画出电路图。

图1 图21、S闭合后，电路的电流为0.24A。

2、S闭合后，L1中的电流为0.52A，L2中的电流为0.48A。

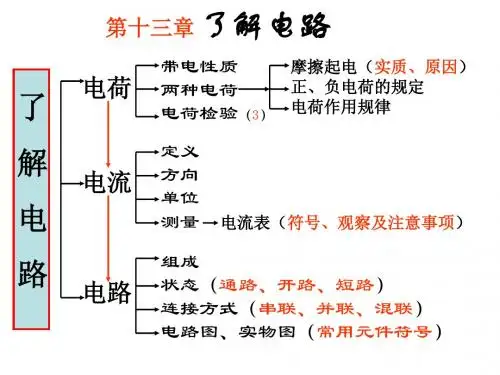

第十三章 了解电路一、电是什么1．电荷：物体能够吸引轻小物体的性质，称为物体带了电，或者说带了电荷。
