沪科版九年级物理第十三章《了解电路》单元测试题及答案

《第十三章了解电路》基础练习卷（1）一．选择题。

(每题3分,共42分)1.如图所示，下列各电路图中，正确的是（）2.如右上图所示，电压表测量的是（）A. L1和电源两端电压B.L2两端的电压C.电源电压D. L1两端的电压3．如图4所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。

下列说法中正确的是（）A．不发光的灯泡灯丝断了B．两灯比较，不发光的灯泡与发光的灯泡电流一样大C．两灯比较，不发光的灯泡的两端的电压较大D．两灯比较，通过不发光的灯泡的电流较小4．下面的几种叙述中，哪一种是并联电路的特征？（）A．电路中每一处的电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电压之和等于总电压5．如图(1)是连入某电路的电流表的读数，正确的是 ( )A．0.32A B．1.6A C．0.26A D．1.52A6．在图4A．所示电路中，当闭合开关后，两个电压表指针偏转均为图4B．所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.7．在图所示的各电路中，两个灯泡属于并联的是（）8．示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A9．同学在做电学实验时，不慎将电压表和电流表的位置对换，如右上图。

若开关闭合其后果是（）A．两表会被烧坏 B．两表不会被烧坏C．电压表不会被烧坏,但无示数 D．电压表不会被烧坏,电流表可能被烧坏10．民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（）11．如图2所示的电表的下列说法中，不正确的是（）A ．它是一个电压表B．它的示数一定是1.7VC．它的示数可能是8.5V D．它有一个负接线柱和两个正接线柱12．一个开关同时控制电灯发光和电铃发声，则这两个用电器（）A．一定是串联接入电路中B．一定是并联接入电路中C．可能串联也可能并联接入电路中D．以上说法都不正确13.在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。

九年级物理沪科版了解电路培优训练及答案一、单选题1．如图示数，两个相同的验电器，A带正电，B不带电，用金属棒把它们连接起来后，下列说法正确的是（）A．B中负电荷通过棒流向A，B带正电荷B．A中正电荷通过棒流向B，B带正电荷C．金属棒中持续电流方向是从A流向BD．金属棒中瞬时电流方向是从B流向A2．如图所示，粗心的小强把电流表并联接在了L2的两端。

如果闭合开关，可能会发生（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1、L2都要发光D．L1、L2都不发光3．三个用细线悬挂的轻质小球，它们之间发生的相互作用如图所示，判断三个小球的带电情况（）A．甲、乙一定带电，丙可能带电、也可能不带电B．甲、乙、丙都带电C．甲、乙不一定带电，丙一定带电D．无法确定4．如图所示电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA=IB+IC B．IB=IA+IC C．IC=IA+IB D．IA=IB=IC5．下列现象中不能用静电知识解释的是（）A．电视机和玻璃荧光屏表面上经常有许多灰尘B．身上的化纤衣服容易吸引灰尘C．飞机起落架的着陆机轮上的轮胎常用导电橡胶做成D．书本被水浸湿后，里面的纸张会粘在一起6．以下与飞机机翼设计原理相同的是（）A．向漏斗下方吹气，乒乓球不下落B．用硬纸片盖住装满水的玻璃杯，倒置后，纸片不下落C．纸屑“粘”在梳过头发的梳子上D．两个表面平滑的铅块紧压后“粘”在一起7．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。

某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。

由此可判断（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路8．如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）A．B．C．D．9．两个电阻连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是（）A．两个电阻一定是串联B．两个电阻一定是并联C．两个电阻的阻值可能相等D．通过两个电阻的电流一定相等10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A；1.2A B．0.3A；0.3AC．1.2A；0.3A D．1.5A；0.3A11．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线c，电流表测量的是小灯泡L1的电流D．撤掉导线b，电流表测量的是小灯泡L2的电流12．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。

九年级上册物理 第十三章 电路初探单元测试卷附答案一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

沪科版九年级物理第十三章《了解电路》单元测试题及答案一、选择题：（每题3分，共39分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是由于：A．金属棒的原子核把电子紧紧地束缚着B．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电C．验电器先后都带正电 D．验电器先后都带负电3、下列现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是：A．电流表的量程为0.6A～3AB．电流表的量程为0～3A图1C ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程5、如图2所示，甲、乙两表的示数分别是：A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：9、如图5所示，下列说法正确的是：A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表 图图3 图4图5C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：A．从灯丝到荧屏图6 B．从荧屏到灯丝C．显像管内是真空的，无法通过电流D．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是由于：A．荧光屏具有吸附灰尘的能力 B．房间内灰尘的自然堆积C．电视机工作时，荧光屏表面有静电 D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：A．一定是串联 B．一定是并联 C．不可能是并联 D．可能是串联，也可能是并联二、填空题(每空1分，共17分)1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电图7 器的通断不影响其他用电器的通断，这几个用电器必须________联。

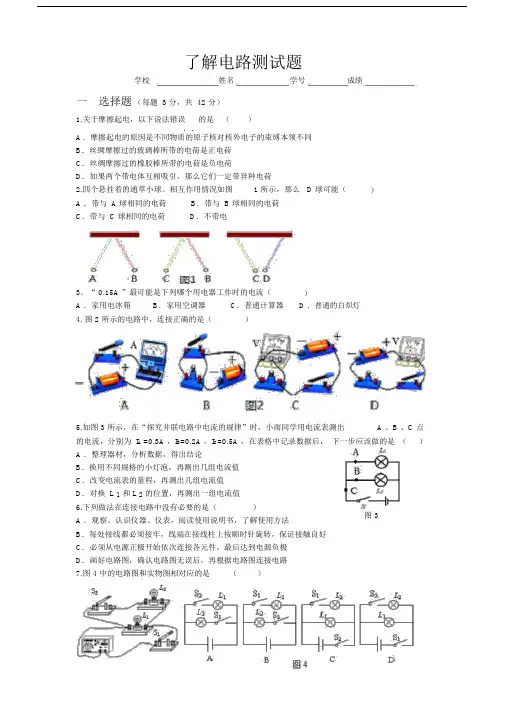

了解电路测试题学校姓名学号成绩一选择题（每题 3 分，共 42 分）1.关于摩擦起电，以下说法错误的是（）．．A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同B．丝绸摩擦过的玻璃棒所带的电荷是正电荷C．丝绸摩擦过的橡胶棒所带的电荷是负电荷D．如果两个带电体互相吸引，那么它们一定带异种电荷2.四个悬挂着的通草小球。

相互作用情况如图 1 所示，那么 D 球可能（A ．带与 A 球相同的电荷B．带与B 球相同的电荷C．带与 C 球相同的电荷D．不带电）3．“ 0.15A ”最可能是下列哪个用电器工作时的电流（A ．家用电冰箱B．家用空调器C．普通计算器4. 图 2 所示的电路中，连接正确的是（））D ．普通的白炽灯5.如图 3 所示，在“探究并联电路中电流的规律”时，小雨同学用电流表测出 A 、B 、C 点的电流，分别为 I A =0.3A ，I B=0.2A ，I C=0.5A ，在表格中记录数据后，下一步应该做的是（）A ．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换 L 1和 L 2的位置，再测出一组电流值6.下列做法在连接电路中没有必要的是（）图 3A ．观察、认识仪器、仪表，阅读使用说明书，了解使用方法B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好C．必须从电源正极开始依次连接各元件，最后达到电源负极D．画好电路图，确认电路图无误后，再根据电路图连接电路7.图 4 中的电路图和实物图相对应的是（）8.如图 5 所示电路中，甲、乙两处分别接入电流表或电压表，当S 闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B.甲、乙均接电压表C. 甲、乙均接电流表D. 甲接电压表，乙接电流表图 7图 5图 69．如图 6 所示的电路中，闭合开关时，下列说法正确的是()A ．两灯泡串联B．电流表测的是总电流C．电流表测的是 L 1的电流D．电流表测的是L 2的电流10．某同学利用图7 所示电路研究并联电路电流的规律。

第13章探究简单电路单元测试一.单选题（共12题；共36分）1.如图所示电路，当开关S断开时，下列说法中正确的是（）A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.5.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向，下列说法中正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定．8.如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是（）A. B. C. D.11.如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（）A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d二.填空题（共8题；共24分）13.如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的．14.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象．这是因为塑料丝带了________ 电荷（选填“同种”或“异种”）．15.物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷（“正”或“负”）；把 ________ （“正”或“负”）电荷定向移动的方向规定为电流的方向。

《第十三章 探究简单电路》单元检测题及答案（时间：６０分钟 满分：100分）一、选择题（共36分，每小题只有一个正确答案，每小题3分。

）1. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ） A ．冰箱内的照明灯和压缩机串联B ．冰箱内的照明灯和压缩机并联，开关S 在干路上C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( )A.电视机和电冰箱B.两孔插座与三孔插座C.电灯和控制它的开关D.不同房间内的电灯3. 电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的D.上述三种情况可能都有4.有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

如图1所示电路图中，符合上述要求的是（ ）图15. 如图2所示的电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。

此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了 6. 对于图3所示的电路，下列说法中错误的是( )A.开关S 1、S 2、S 3不能同时闭合B.开关S l 、S 3闭合，S 2断开时，只有L 2灯工作C.开关S 3不能控制L 2灯的工作D.开关S 2、S 3闭合，S 1断开时，只有L 1灯工作SL 1L 2图2S 3S 2S 1L 2L 1图3图47. 如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ，下列说法正确的是（ ） A.I A ＞I B ＞I C B.I A ＜I B ＜I C[ C.U AB ＝U BC ＝U AC D.U AC ＝U AB ＋U BC8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A 1能正确测L 1的电流的是( )A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2图5A B C D9. 如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是( ) A.M 接a ，N 接b B.M 接c ，N 接d C.M 接d ，N 接aD.M 接d ，N 接cAMNSabcdSVL 1L 2图6 图710. 如图7所示，开关S 闭合时，电压表示数为9 V ，开关S 断开时，电压表示数为3 V 。

图2了解电路单元测试一、单选题（12×3=36分）1. ．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（ ）A ．验电器原来带负电，后来带正电B ．验电器原来带正电，后来带负电C ．验电器先后都带正电D ．验电器先后都带负电2. 在图1所示电路中，当开关S 闭合时，能看到下列的哪一种现象 ( ) A.只有灯L 1亮 B.只有灯L 2亮 C.灯L 1和L 2都亮 D.灯L 1和L 2都不亮3．某同学误将开关S 接成如图2所示的电路，一旦闭合开关S ，那么（ ）A ．电流表被烧坏B ．灯泡被烧坏vC ．电压表被烧坏D ．不会发生事故 4.同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，A.电路出现了短路B.电路出现了断路C.用电器太多D.供电电压偏低了5.如图3所示各电路图中，电流表和电压表使用均正确的是图 （ ）6、干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（ ） A 、头发散失了水分后变硬 B 、由于摩擦起电，头发带同种电荷而相互排斥 C 、由于太阳照射和摩擦产生热而使头发膨胀 D 、由于梳子机械分离作用使头发彼此分开7、1A 大约是下列哪个用电器的工作电流（ ）A 、收音机B 、手电筒C 、家用冰箱D 、家用空调8．理发用电吹风的典型电路如图4所示，其中电热丝通电后可以发热，电动机M 通电后可 以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置.9.小明在加油站看到一条醒目的标语：“严图3图1 图4图8禁用塑料桶装运汽油”。

小明对此有下列理解 ， 你认为其中正确的是 ( )A. 组成塑料的分子问间隙很小，汽油会源源不断地渗出塑料桶来B. 汽油与塑料桶发生化学反应， 塑料桶将被熔化C. 汽车运行中汽油和塑料不断发生摩擦 ，积累的电荷太多容易发生放电引起火灾D. 塑料是热的良导体， 汽车运行要发热 ，热通过塑料桶传给汽油达到燃点会引起火灾10．如图5所示电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ） A 通过a 点的电流等于通过c 点的电流 B 通过a 的电流大于通过c 点的电流 C 电压表测的是c 点的电压D 电压表测的是电源电压11．如图6所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则( )A ．L 1两端的电压为3VB ．L 2两端的电压为3VC ．L 2两端的电压为2VD ．L 1两端的电压为5V12.下图7是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．二、填空 （14分）13. 如图8所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。

第十三章《探究简单电路》单元测试题题号 得分一二三四五总分9.如图 4 所示，小明用桔子、铜片、锌片制作了一个“水果电池”。

观察电压表指针的偏转与接 线可知：这个电池的电压是______V ，______片是它的正极。

10.厦门岛常年有白鹭栖息，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会__________，引起电路发生___________，而且威胁鸟儿自身生命安全，电业局工人师傅为 了做到“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。

题答 要 不内线封 说明：1.本卷共有五大题，24 小题.全卷满分 100 分，考试时间为 100 分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣 1 分.二、选择题（共 20 分，第 11～14 小题，每小题 3 分；第 15，16 小题每小题 4 分， 全部选择正确得 4 分，选择正确但不全得 2 分，不选、多选或错选得 0 分）学11.用毛皮摩擦过的橡胶棒去靠近一个用丝线悬挂着的通草球，若通草球被吸引，则该通草球 _ _ _ _ __ _ _ _ _ 名 ---------------------------------------------------------------------------------------------------------------（- ） A ．一定带负电； C ．一定不带电； B ．一定带正电； 一、填空题（共 20 分，每空 1 分）D ．可能带正电，也可能不带电1.跟毛皮摩擦过的橡胶棒带______电。

这是因为在摩擦过程中橡胶棒________电子（选填“得 到”或“失去”）。

12.“0.15 A ”最可能是下列哪个用电器工作时的电流-----------------------------------------------（-A.家用电冰箱B.家用空调器C. 普通的白炽灯D. 普通计算器））姓13. 把电流表接入电路时，有时要试触，其目的是----------------------------------------------------（-A.检查电流表是不是完好2.实验室常用的检验物体是否带电的仪器是 ，它是利用 原理制成的。

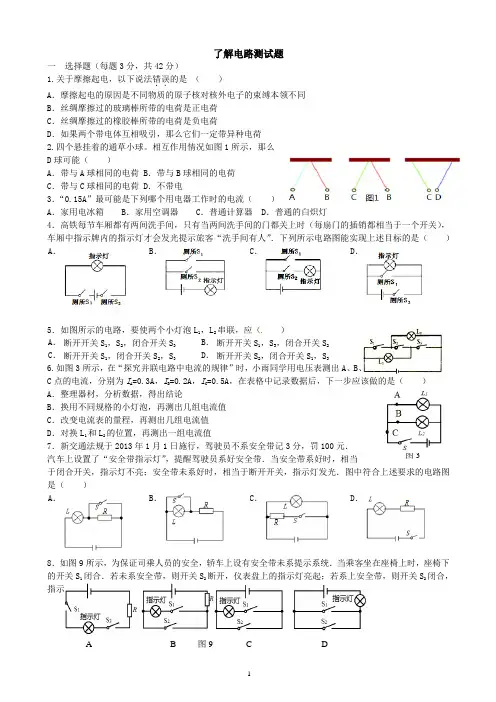

图 3 了解电路测试题一 选择题（每题3分，共42分） 1.关于摩擦起电，以下说法错误．．的是 （ ） A ．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同 B ．丝绸摩擦过的玻璃棒所带的电荷是正电荷 C ．丝绸摩擦过的橡胶棒所带的电荷是负电荷D ．如果两个带电体互相吸引，那么它们一定带异种电荷 2.四个悬挂着的通草小球。

相互作用情况如图1所示，那么D 球可能（ ）A ．带与A 球相同的电荷B ．带与B 球相同的电荷C ．带与C 球相同的电荷D ．不带电 3．“0.15A ”最可能是下列哪个用电器工作时的电流（ ）A ．家用电冰箱B ．家用空调器C ．普通计算器D ．普通的白炽灯4．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（ ） A ．B ．C ．D ．5．如图所示的电路，要使两个小灯泡L 1，L 2串联，应（ ） A ． 断开开关S 1，S 2，闭合开关S 3 B ． 断开开关S 1，S 3，闭合开关S 2 C ． 断开开关S 1，闭合开关S 2，S 3 D ． 断开开关S 2，闭合开关S 1，S 36.如图3所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A 、B 、C 点的电流，分别为I A =0.3A ，I B =0.2A ，I C =0.5A ，在表格中记录数据后，下一步应该做的是（ ） A ．整理器材，分析数据，得出结论B ．换用不同规格的小灯泡，再测出几组电流值C ．改变电流表的量程，再测出几组电流值D ．对换L 1和L 2的位置，再测出一组电流值7．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ） A ．B ．C ．D ．8．如图9所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S 1闭合．若未系安全带，则开关S 2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭．下列设计比较合理的电路图是9、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
