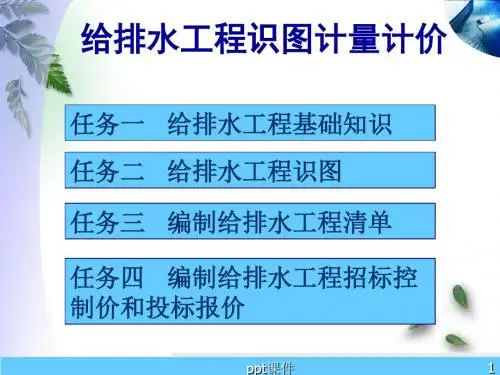

建筑水电安装识图与算量1.3 室内给水管道列项、算量与计价

安装算量给排水工程基本识图方法与计算方法1. 施工图分类基本图包括：Ø 设计说明Ø 主要设备材料表Ø 系统图（轴测图）Ø 平面图详图包括：Ø 安装大样图与标准图2. 图例表3. 常用图例4. 管道在系统图表示方法管道系统图（轴测图）主要反映管道在室内的空间走向和标高位置。

给排水、采暖、煤气管道系统图是正面斜轴测图，左右方向的管线用水平线表示，上下走向的管线用竖线表示，前后走向的管道用45°斜线表示，如图5. 系统图（轴测图）6. 管道在平面图表示方法水平管、倾斜管用单线条水平投影表示；当管子交叉时，位置较高的直线通过，位置较低的在交叉投影处断开表示；垂直管道在图上用圆圈表示，管道在空间向上或向下拐弯时，按下图方法表示。

图3.67. 管道标高、管径的标注1）标高数字对于给水、采暖管道是指管中心处相对于±0.000的高度，对于排水管道常指管内底的相对标高。

2）管径一般用公称直径标注。

如DN508. 给排水施工平面图9. 给排水施工系统图10. 房间详图、系统图给排水工程量计算方法1. 管道安装1）各种管道按设计图示管道中心线长度以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等）所占长度，方形补偿器按展开所占长度按管道安装工程量计算；2）计算工程量要区分材质、管径、连接方式、安装部位等，分别计算工程量；3）计算内容：管道延长米计算、套管制作安装、支架制作安装。

2. 室内外管道界线划分1）给水管道室内外界线以什么为界？室内外界线以距建筑物外墙皮1.5m为界；2）给水管道室内外界线入口处设阀门以什么为界？以阀门为界；3）给水管道室内外界线与市政管道界线以什么为界？以水表井为界，无水表井，以与市政管道碰头点为界。

4）排水管道室内外以什么为界？室内外以出户第一个排水检查井为界；5）室外管道与市政管道界线以什么为界？室外管道与市政管道界线以与市政管道碰头井为界。

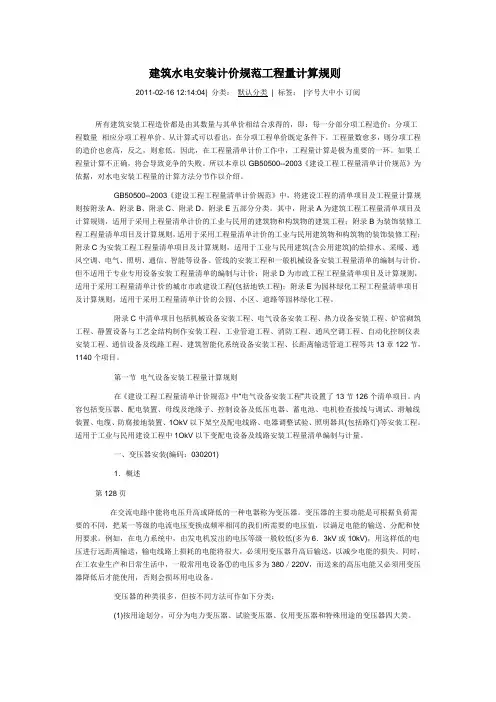

建筑水电安装计价规范工程量计算规则2011-02-16 12:14:04| 分类：默认分类| 标签：|字号大中小订阅所有建筑安装工程造价都是由其数量与其单价相结合求得的，即：每一分部分项工程造价；分项工程数量×相应分项工程单价。

从计算式可以看出，在分项工程单价既定条件下，工程量数愈多，则分项工程的造价也愈高，反之，则愈低。

因此，在工程量清单计价工作中，工程量计算是极为重要的一环。

如果工程量计算不正确，将会导致竞争的失败。

所以本章以GB50500--2003《建设工程工程量清单计价规范》为依据，对水电安装工程量的计算方法分节作以介绍。

GB50500--2003《建设工程工程量清单计价规范》中，将建设工程的清单项目及工程量计算规则按附录A、附录B、附录C、附录D、附录E五部分分类。

其中，附录A为建筑工程工程量清单项目及计算规则，适用于采用上程量清单计价的工业与民用的建筑物和构筑物的建筑工程；附录B为装饰装修工程工程量清单项目及计算规则，适用于采用工程量清单计价的工业与民用建筑物和构筑物的装饰装修工程；附录C为安装工程工程量清单项目及计算规则，适用于工业与民用建筑(含公用建筑)的给排水、采暖、通风空调、电气、照明、通信、智能等设备、管线的安装工程和一般机械设备安装工程量清单的编制与计价。

但不适用于专业专用设备安装工程量清单的编制与计价；附录D为市政工程工程量清单项目及计算规则，适用于采用工程量清单计价的城市市政建设工程(包括地铁工程)；附录E为园林绿化工程工程量清单项目及计算规则，适用于采用工程量清单计价的公园、小区、道路等园林绿化工程。

附录C中清单项目包括机械设备安装工程、电气设备安装工程、热力设备安装工程、炉窑砌筑工程、静置设备与工艺金结构制作安装工程、工业管道工程、消防工程、通风空调工程、自动化控制仪表安装工程、通信设备及线路工程、建筑智能化系统设备安装工程、长距离输送管道工程等共13章122节，1140个项目。

建筑水电安装工程计量与计价概述建筑水电安装工程计量与计价是指对建筑项目中的水电安装工程进行测量、计算和定价的过程。

在建筑施工中，水电安装工程通常是一个重要的组成部分，包括水源供应系统、给排水系统、供电系统、照明系统等。

合理的计量和计价可以帮助建筑项目实现成本控制和质量管理。

计量要点1. 计量单位在建筑水电安装工程中，常见的计量单位包括： - 水工程：立方米（m³） - 给水管道工程：米（m） - 排水管道工程：米（m） - 电工程：千瓦时（kWh） - 照明工程：瓦（W） - 配电工程：安培（A）2. 计量方法建筑水电安装工程的计量可以通过现场实测、材料清单计算和设备选型计算等方法进行。

2.1 现场实测现场实测是指通过实地测量、监测和检验等手段对水电安装工程进行计量。

常见的现场实测方法包括使用测量设备测量管道长度、水流量、电压、电流等数据，并结合设计要求进行计量。

2.2 材料清单计算材料清单计算是指通过对工程量清单中所列材料数量的计算，进而推算出水电安装工程的计量数据。

这种方法适用于事先计划好的工程项目，可以根据材料的使用量来进行计量。

2.3 设备选型计算设备选型计算是指通过对水电设备的选型和参数计算，来确定水电安装工程的计量数据。

这种方法适用于设备选型比较复杂、计算量大的工程项目，可以通过计算设备的额定功率、工作时间等参数，来计量水电安装工程的使用量。

3. 计量记录在进行建筑水电安装工程的计量过程中，需要进行详细的计量记录，包括计量日期、计量人员、计量方法、计量数据等。

这些记录可以作为工程验收和后期费用结算的依据。

计价方法建筑水电安装工程的计价方法主要包括单价估算法、市场调查法和计算进行法。

1. 单价估算法单价估算法是指根据历史数据和统计分析来确定水电安装工程的单价。

这种方法适用于对水电安装工程的成本有比较准确的估算经验的情况下，可以通过参考过去类似工程的造价情况，来进行计价。

2. 市场调查法市场调查法是指通过调查市场上同类型水电安装工程的成本情况，从而确定工程的计价。

给排水安装的识图与计算文档模板：给排水安装的识图与计算一、引言本文档旨在提供专门针对给排水安装的识图与计算的详细指导。

通过阅读本文档，您将了解到给排水安装的基本原理、常见的识图方法及具体的计算流程。

二、基本原理2.1 给排水系统的定义与作用给排水系统是建筑物中负责供水供气和排水处理的系统。

它起到引水、供水、调压、储水、输水、排水、污水处理等功能。

2.2 给排水系统的分类根据用途的不同，给排水系统可分为供水系统、排水系统和污水处理系统三个部分。

其中，供水系统包括给水设备、供水管道和配水设备；排水系统包括排水设备、排水管道和排水装置；污水处理系统包括污水收集、处理和排放设备。

三、识图方法3.1 给排水系统的图例在进行给排水系统的识图前，需要熟悉给排水系统的图例。

本章节将详细介绍各类设备和管道的符号表示方式，并附上示意图。

3.2 给排水计划图的绘制给排水计划图是给排水系统设计的重要依据，本章节将介绍给排水计划图的绘制要点，包括图纸规格、图例说明、图框标识等。

3.3 给排水细部图的绘制给排水细部图是给排水系统设计的补充图纸，用于展示具体细节。

本章节将详细介绍给排水细部图的绘制方法，包括标注尺寸、使用注意事项等。

四、计算流程4.1 给水管道计算给水管道的计算包括设计流量的确定、供水压力的计算、水头损失的估算等。

本章节将详细介绍给水管道计算的步骤和公式。

4.2 排水管道计算排水管道的计算包括设计流量的确定、排水速度的计算、水头损失的估算等。

本章节将详细介绍排水管道计算的步骤和公式。

4.3 污水处理系统计算污水处理系统计算包括污水的收集、处理和排放。

本章节将详细介绍污水处理系统计算的方法和计算指标。

五、附件本文档所涉及的附件如下：- 图例示意图- 给排水计划图范例- 给排水细部图范例- 计算公式表格六、法律名词及注释本文档所涉及的法律名词及其注释如下：- 建筑法：指《中华人民共和国建筑法》- 环保法：指《中华人民共和国环境保护法》- 建筑标准：指国家规定的建筑施工和设计的相关标准。

安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
