水电安装识图要领

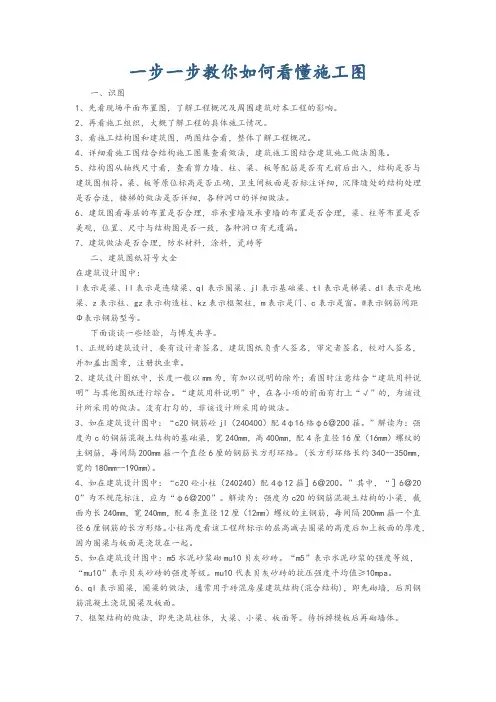

一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

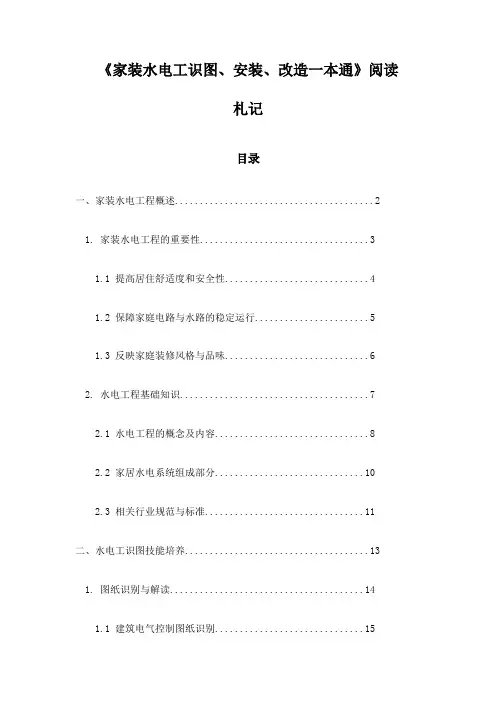

《家装水电工识图、安装、改造一本通》阅读札记目录一、家装水电工程概述 (2)1. 家装水电工程的重要性 (3)1.1 提高居住舒适度和安全性 (4)1.2 保障家庭电路与水路的稳定运行 (5)1.3 反映家庭装修风格与品味 (6)2. 水电工程基础知识 (7)2.1 水电工程的概念及内容 (8)2.2 家居水电系统组成部分 (10)2.3 相关行业规范与标准 (11)二、水电工识图技能培养 (13)1. 图纸识别与解读 (14)1.1 建筑电气控制图纸识别 (15)1.2 水路布置图纸识别 (16)1.3 图纸中的符号与标注解析 (17)2. 施工现场勘察与图纸优化 (19)2.1 现场环境勘察要点 (20)2.2 图纸与实际需求的结合优化 (22)2.3 问题反馈与调整策略 (23)三、水电安装技术与流程 (24)一、家装水电工程概述家装水电工程，作为家装过程中的重要环节，直接关系到居住者的日常生活品质与安全。

它涵盖了水路系统的铺设、电路布局以及各种管道和线路的规划与安装。

一个完善的水电工程不仅能够确保家庭用水的安全可靠，还能为家居生活提供充足的电力支持，并满足未来生活的多样化需求。

在水电工程实施前，专业的设计师会根据客户的实际需求和住宅结构，制定详细的设计方案。

这些方案会充分考虑空间利用、功能需求、美观性以及安全性等因素，确保最终施工出的水电工程既实用又美观。

水电工程施工过程中，工人需要具备精湛的技术和严谨的工作态度。

他们不仅要严格按照设计方案进行施工，还要时刻注意避免各种安全隐患，如水管漏水、电线短路等。

为了保障施工质量和进度，项目经理会进行全程的监督和管理。

随着科技的不断进步，现代家装水电工程也在不断地更新换代。

智能化、环保型的材料和技术逐渐成为市场的主流。

智能水表、节水器具等先进设备的应用，不仅提高了家庭用水的便利性和效率，还为用户带来了更加环保的生活环境。

而新型的电线、管材等材料则以其优异的性能和较低的损耗率，满足了家庭用电日益增长的需求。

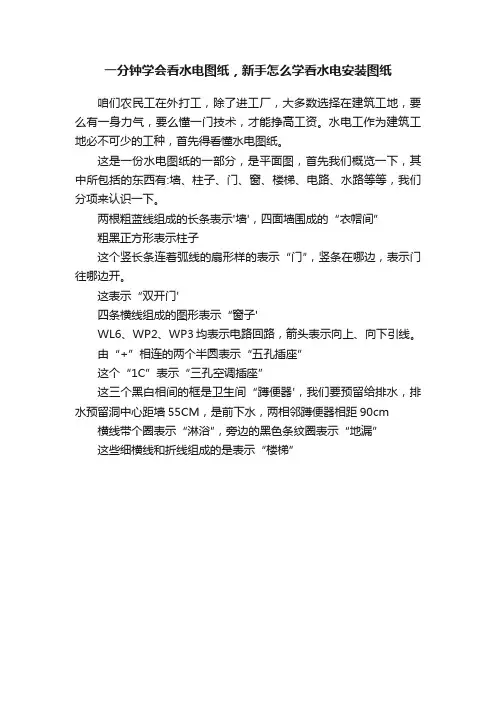

一分钟学会看水电图纸，新手怎么学看水电安装图纸
咱们农民工在外打工，除了进工厂，大多数选择在建筑工地，要么有一身力气，要么懂一门技术，才能挣高工资。

水电工作为建筑工地必不可少的工种，首先得看懂水电图纸。

这是一份水电图纸的一部分，是平面图，首先我们概览一下，其中所包括的东西有:墙、柱子、门、窗、楼梯、电路、水路等等，我们分项来认识一下。

两根粗蓝线组成的长条表示'墙'，四面墙围成的“衣帽间”
粗黑正方形表示柱子
这个竖长条连着弧线的扇形样的表示“门″，竖条在哪边，表示门往哪边开。

这表示“双开门'
四条横线组成的图形表示“窗子'
WL6、WP2、WP3均表示电路回路，箭头表示向上、向下引线。

由“+”相连的两个半圆表示“五孔插座”
这个“1C”表示“三孔空调插座”
这三个黑白相间的框是卫生间“蹲便器'，我们要预留给排水，排水预留洞中心距墙55CM，是前下水，两相邻蹲便器相距90cm 横线带个圈表示“淋浴″，旁边的黑色条纹圈表示“地漏”
这些细横线和折线组成的是表示“楼梯”。

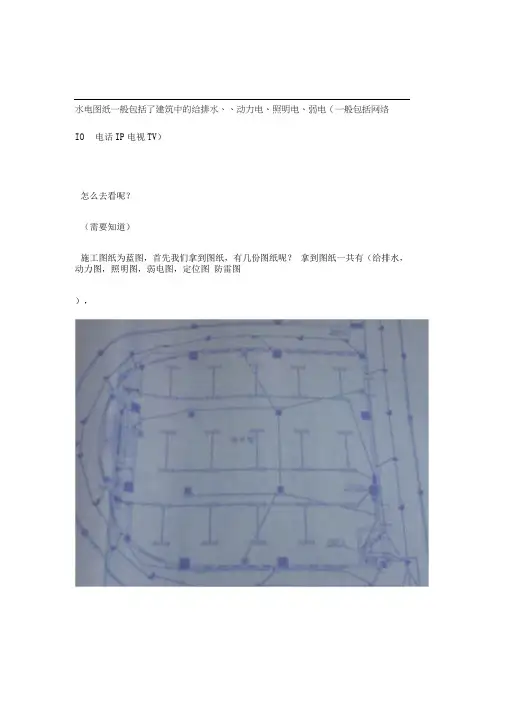

水电图纸一般包括了建筑中的给排水、、动力电、照明电、弱电（一般包括网络IO 电话IP电视TV）怎么去看呢？（需要知道）施工图纸为蓝图，首先我们拿到图纸，有几份图纸呢？拿到图纸一共有（给排水，动力图，照明图，弱电图，定位图防雷图），看图纸第一步：看图纸下列的标示（为什么呢？）首先要知道你拿的是什么图纸，拿的是是哪一栋的图纸。

看图纸结合施工场地来看会比较轻松。

看图纸第二步：结合系统图，图例首页说明（为什么呢？）每份图纸前面都有图例说明，首页说明先看首页图例说明1. 记录插座安装高度，高度要求是否安全。

2. 配电箱安装位置，负荷大小，配置是否合理。

3. 空开大小是否合适，出线的保护管管径，电线的搭配合理否，电线与用电设搭配是否合适安全。

4. 线管敷设方式，5 避雷网是否符合规范，钢筋搭接材料材质、规格看图第三步：看平面设置结合系统图，图例看1 是否有相应的排水措施和用水设施2 管道是在哪转弯, 在哪变径,在哪分配水点,配水点标高是多少。

3 给水点和排水措施、用水设施室的搭配是否合适、合理、是否符合规范，设计有没有洗衣机给水点，和排水地漏，地漏是否专用。

看图纸第一步：看图纸下标识（确定自己拿的图纸）第二步：找参照物，找到自己的位置第三步：看图例进行施工第四步：看平面图结合图例看。

第五步：安装施工操作说明规范施工看平面图要对照土建施工图，看预留洞口、井道等是否相符、有无缺漏；看系统图要对照平面布置，看是否相符，有无冲突、缺漏。

（看图的时候拿到一套图可能你觉得很茫然，不知道从什么地方下手。

那就先看设计说明，那里会有设计的依据发的法规，还有主要管道的材料等等，然后看设计的图例，不要求记得那些图例是什么，但是要有印象，免得在后边看图的时候不知道是什么东西还不知道从哪找。

另外就是要注意看图的时候要仔细，平面图与系统图要结合起来看，不然很容易遗漏一些东西。

）把每个系统的主要组成部分看明白，比如一个喷淋系统里有些什么主要部分，泵, 报警阀，干管，立管，闸阀蝶阀止回阀自动排气阀什么的。

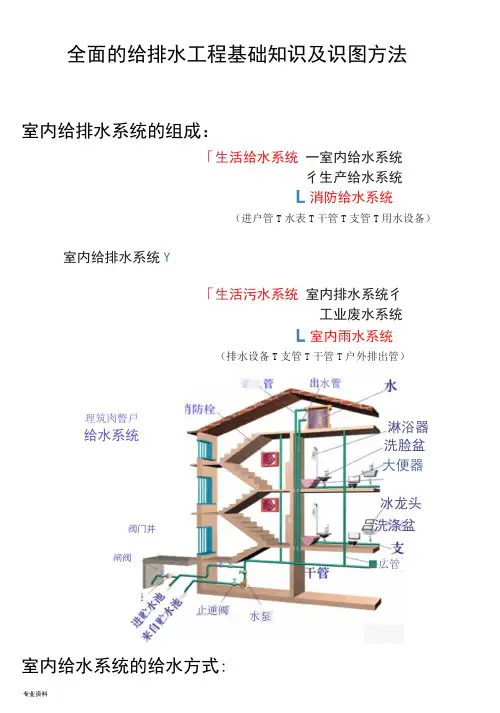

全面的给排水工程基础知识及识图方法室内给排水系统的组成：「生活给水系统一室内给水系统彳生产给水系统L消防给水系统（进户管T水表T干管T支管T用水设备）室内给排水系统Y「生活污水系统室内排水系统彳工业废水系统L室内雨水系统（排水设备T支管T干管T户外排出管）水管理筑肉瞥戸给水系统淋浴器洗脸盆大便器冰龙头阀门井吕洗涤盆闸阀■広管止逆阀水泵室内给水系统的给水方式:1、直接给水万式特点：系统简单，投资省，可充分利用外网水压。

但是一旦外网停水，室内立即断水。

2、设水箱的给水方式特点：供水可靠，系统简单，投资省，可充分利用外网水压。

缺点是增加了建筑物的荷载，容易产生二次污染。

设有贮水池、水箱和水泵的给水方式特点：水泵能及时向水箱供水，可缩小水箱的容积。

供水可靠，投资较大，安装和维修都比较复杂。

适用场所：水量、水压在一天内均能满足用水要求的用水场所。

适用场所：供水水压、水量周期性不足时采用。

适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

不均匀，且不宜设水箱 时米用。

5、分区给水方式特点：可以充分利用外 网压力，供水安全，但 投资较大，维护复杂。

管道敷设方式:1、 给水管道有两种敷设方式：明装和暗装；2、 室内排水管道一般为明装，美观要求较高的场所 可暗装4、气压给水万式特点：供水可靠，无高 适用场所：外网水压不 能满足所需水压，用水位水箱，但水泵效率低、 耗能多。

适用场所：供水压力只 能满足建筑下层供水要 求时采用。

气压水鑼1、 螺纹连接（丝接）一主要适用于钢管、塑料管;2、 焊接连接一主要适用于钢管；3、 法兰连接一主要适用于钢管、铸铁管；4、 胶水粘接一主要适用于塑料管；5、 热熔连接一主要适用于PPR 管、PE 管;6、 电熔连接一主要适用于PE 管；7、 承插连接一主要适用有铸铁管；W 接连接一主要用于薄壁不锈钢管、卡箍连接一主要适用于钢管（一般用于消防系统）管道的连接方式:螺纹连接焊接连接法兰连接胶水粘接热熔连接电熔连接承插连接卡箍连接压接连接常用材料：[-黑铁管焊接钢哥（有缝钢管人白铁管（镀锌钢管）钢管」无缝钢管」螺旋钢管（公称直径.规格、理论重量计算公式）焊接钢管 镀锌钢管螺旋钢管无缝钢管 铸铁管柔性铸铁排水管A柔性铸铁排水管给水球墨铸铁管常用材料：r-给水球墨铸铁厂给水塑料管排水塑料管给水塑料管排水塑料管其他常用管材：PP-R管、PE管、不锈钢管PP-R管PE管不锈钢管管件阀门:截止阀闸阀球阀阀门的编号连接形武密封面和衬里材料阀体村料阀门类型Z：闸周J :栽止阀X:谜塞阎H:止回闽Y:减压阎A：去全间Q;球糾D：蝶阎輕动參就3：1：6：7：螺螺里接内外法焊12结枸附式(闸)T：铜合金H：不藝■钢Y：境质合金钢X:橡胶对于PN<1. 6MPa的碳铸挾网门或PN>2, 5MP&的威钢阀门则略去本单元空称压力(kgf/cm2)对手轮、手柄无板手等直接特动的阀门塔略本单死1：明杆梃式单闸阀2：明杆權式双蘭械3：明杆平行单闸扱4：明杵平行双闸415;暗杆換式单闸板6：暗杆撫式双闸板' ------------ 阀体材料：碳铸铁阀门-- ► 16一 称压力 16Kgf/cm 3 ► H —密封圈或衬里为不锈钢 -------- ► 1—明杆楔式单闸阀 —4 一法兰连接 • 2—闸闻躯动方式：手动过滤器、软管:卫生洁具:阀门的编号■例：Z4 1H —丄6阀门的含义:过滤器 橡胶防震软管 不锈钢防震软管水表泄压阀 比例式减压阀识图方法:图纸尺寸:Ao A L Az A3A4谕尺寸®L)8斗1F89594*841420*594297*斗HO210*297 a2010c IQ5e芍保留装订线图纸:纸边界图框线标题栏L图纸比例：平面图选用比例，常用1:200、1:100、1:50 ;系统图常选用的比例1:100、1:50，但一般不按比例绘制。

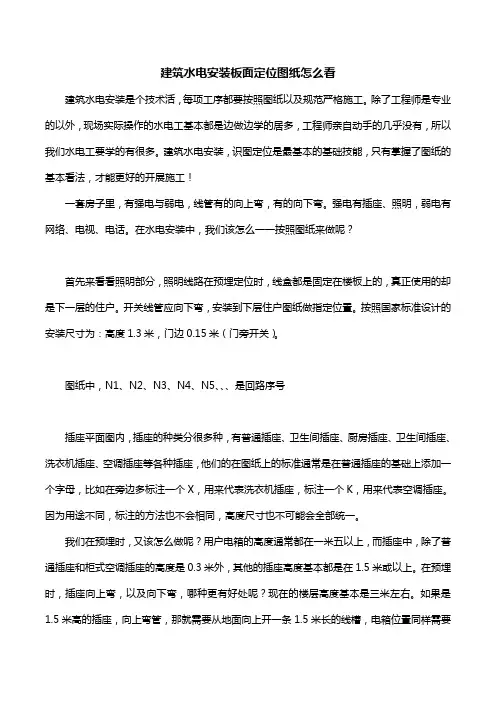

建筑水电安装板面定位图纸怎么看建筑水电安装是个技术活，每项工序都要按照图纸以及规范严格施工。

除了工程师是专业的以外，现场实际操作的水电工基本都是边做边学的居多，工程师亲自动手的几乎没有，所以我们水电工要学的有很多。

建筑水电安装，识图定位是最基本的基础技能，只有掌握了图纸的基本看法，才能更好的开展施工！一套房子里，有强电与弱电，线管有的向上弯，有的向下弯。

强电有插座、照明，弱电有网络、电视、电话。

在水电安装中，我们该怎么一一按照图纸来做呢？首先来看看照明部分，照明线路在预埋定位时，线盒都是固定在楼板上的，真正使用的却是下一层的住户。

开关线管应向下弯，安装到下层住户图纸做指定位置。

按照国家标准设计的安装尺寸为：高度1.3米，门边0.15米（门旁开关）。

图纸中，N1、N2、N3、N4、N5、、、是回路序号插座平面图内，插座的种类分很多种，有普通插座、卫生间插座、厨房插座、卫生间插座、洗衣机插座、空调插座等各种插座，他们的在图纸上的标准通常是在普通插座的基础上添加一个字母，比如在旁边多标注一个X，用来代表洗衣机插座，标注一个K，用来代表空调插座。

因为用途不同，标注的方法也不会相同，高度尺寸也不可能会全部统一。

我们在预埋时，又该怎么做呢？用户电箱的高度通常都在一米五以上，而插座中，除了普通插座和柜式空调插座的高度是0.3米外，其他的插座高度基本都是在1.5米或以上。

在预埋时，插座向上弯，以及向下弯，哪种更有好处呢？现在的楼层高度基本是三米左右。

如果是1.5米高的插座，向上弯管，那就需要从地面向上开一条1.5米长的线槽，电箱位置同样需要从地面向上开一条1.5米以上的线槽，两条线槽加起来，就需要开3米以上线槽。

而如果向下弯管则不同，向下弯管的位置基本都是在梁内，梁的深度如果是0.5米深，那从梁底香下开槽，就会少开0.5米的线槽，电箱位置从梁底向下开槽，同样也会少开一段线槽。

高度越高，向下弯管开槽越有利，同样也会越省材料与人工。

水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC土建与水电全套计算规则一、土建计算规则一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。

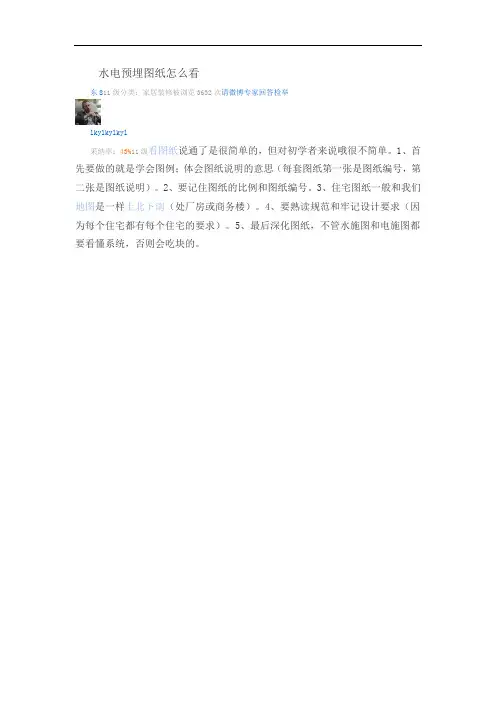

水电预埋图纸怎么看
东811级分类：家居装修被浏览3632次请微博专家回答检举
lkylkylkyl
采纳率：43%11级看图纸说通了是很简单的，但对初学者来说哦很不简单。

1、首先要做的就是学会图例；体会图纸说明的意思（每套图纸第一张是图纸编号，第二张是图纸说明）。

2、要记住图纸的比例和图纸编号。

3、住宅图纸一般和我们地图是一样上北下南（处厂房或商务楼）。

4、要熟读规范和牢记设计要求（因为每个住宅都有每个住宅的要求）。

5、最后深化图纸，不管水施图和电施图都要看懂系统，否则会吃块的。

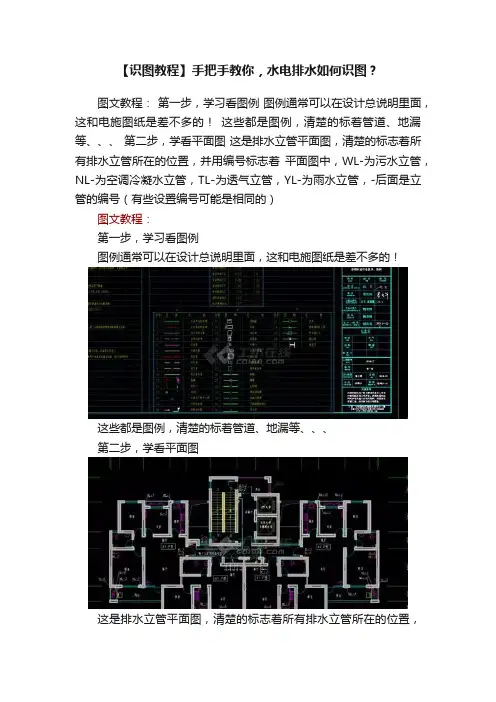

【识图教程】手把手教你，水电排水如何识图？
图文教程：第一步，学习看图例图例通常可以在设计总说明里面，这和电施图纸是差不多的！这些都是图例，清楚的标着管道、地漏等、、、第二步，学看平面图这是排水立管平面图，清楚的标志着所有排水立管所在的位置，并用编号标志着平面图中，WL-为污水立管，NL-为空调冷凝水立管，TL-为透气立管，YL-为雨水立管，-后面是立管的编号（有些设置编号可能是相同的）
图文教程：
第一步，学习看图例
图例通常可以在设计总说明里面，这和电施图纸是差不多的！
这些都是图例，清楚的标着管道、地漏等、、、
第二步，学看平面图
这是排水立管平面图，清楚的标志着所有排水立管所在的位置，
并用编号标志着
平面图中，WL-为污水立管，NL-为空调冷凝水立管，TL-为透气立管，YL-为雨水立管，-后面是立管的编号（有些设置编号可能是相同的）
第三步，学看系统图
首先，在排水平面图中找出其中一条立管的编号
例如，WL-7这根厨房污水立管，要记住这管的编号，然后打开排水系统图找到这根管的立管做法
在系统图中，可以知道排水立管的大小，检查口所在楼层，这里还标着检查口高度！
第四步，学看大样图
大样图是最终，最详细的做法，大样图里标志着三通口的走向，支管做法，以及三通口的高度等具体信息
还有一些没标志清楚的三通口高度，我们通常都是做在离楼板下20厘米!
排水水电收藏分享。

电气安装工程识图教程(1)电气安装工程识图教程在进行电气安装工程时，识图是非常重要的一部分，它能够帮助安装工程师快速准确地了解电气系统的结构、功能和工作原理，从而能够更好地进行现场施工。

下面是电气安装工程识图教程，帮助大家更好地理解电气安装工程的识图。

1.基本电气图纸在进行电气安装工程时，首先需要了解基本电气图纸的内容。

基本电气图纸是指包含电气系统的真实结构和图形表达的图纸，可以将其分为以下几类：单线图：单线图是电气安装工程中最常用的图纸，它用一条线表示电路中某一种电路元件，包括电源、开关、熔断器等。

在单线图中，元件符号代表电气元件类型。

常见的具体符号有：直流电源、交流电源、普通开关、接触器、保险丝等。

接线图：接线图体现了各电路元件之间的连接方式，也就是电气系统的接线图。

在接线图中，元件外框代表连接脚位，两个连接脚之间的虚线代表连接方式。

2.电气设备之间的连接方式在电气安装工程中，不同的设备之间都需要进行连接，以形成一个完整的电气系统。

下面是不同设备之间的连接方式说明：电源到电器的连接：电源正和负极连接到开关，开关和保险丝连接，然后与电器连接。

电器之间的连接：电器之间通过导体连接，可以在单线接线图中体现出来。

3.电气元件的分类为了方便在单线接线图上表达、编写电路，电气元件根据其在电路中所起的作用和功能不同，可以分为以下五类：电源元件：电源是电气系统的起点，无论是交流电还是直流电，都需要有电源。

常见的电源元件有：电源插头、电池、发电机等。

开关元件：电气系统中最常见的元件之一，也是最基本的元件之一。

开关的作用主要是控制电路通断，它可以将电路连接或断开。

常见的开关元件有：开关、按钮、切换开关等。

安全保护元件：这些元件可以保护电器和设备，防止电路短路和过载。

常见的安全保护元件有：保险丝、熔断器、断路器等。

电动机和执行器元件：这些元件用于执行运动控制和力量转移。

常见的电动机和执行器元件有：电动机、气动元件等。

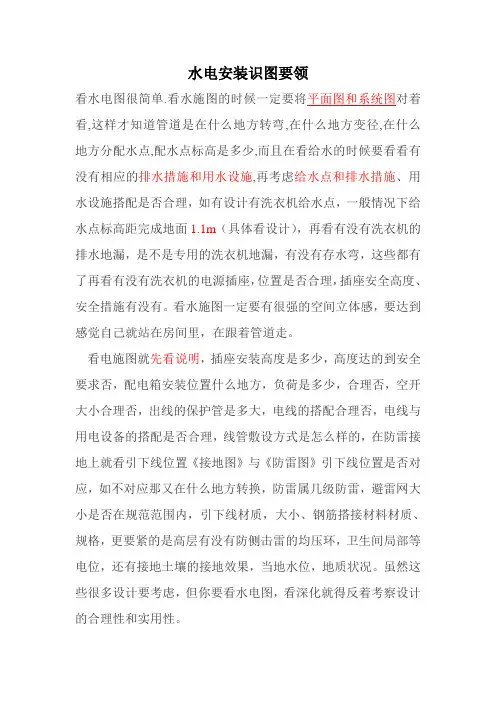

水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规围，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属保温还是外保温，保温层厚度，外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶敷设BC：暗敷设在梁CLC：暗敷设在柱WC：暗敷设在墙ACC：暗敷设在不能进入的顶棚FC：暗敷设在地面SCE：吊顶敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁CLC-暗敷在柱WC-暗敷在墙CE-沿天棚顶敷设SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁：BC沿或跨柱敷设：AC暗敷设在柱：CLC沿墙面敷设：WS暗敷设在墙：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC吊顶敷设：SCE地板或地面下敷设：FC土建与水电全套计算规则一、土建计算规则一、平整场地：建筑物场地厚度在±30cm以的挖、填、运、找平。

水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC土建与水电全套计算规则一、土建计算规则一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。

给排水图纸如何看懂给排水识图方法为了更好地理解和识图给排水图纸，下面是一些方法和步骤：1.熟悉给排水系统：在阅读给排水图纸之前，首先要对给排水系统的基本原则和组件有一定的了解。

了解主要的管道类型、标准尺寸、管道连接方式以及各个设备（如水泵、水箱等）的功能和作用。

2.理解图纸符号：给排水图纸中使用了很多符号和标记来代表不同的构件和设备。

为了理解图纸，必须熟悉这些符号和标记的含义。

可以通过查阅相关的图纸符号手册或参考资料来学习这些符号的解释。

3.了解图纸比例：在给排水图纸上，常常会标明图纸的比例，例如1:50或1:100。

这意味着图纸上的每个尺寸都是实际尺寸的分之一、要根据比例来理解和测量实际尺寸，以便在实际施工中准确安装相关构件和设备。

4.确定系统布局：给排水图纸通常包含了整个建筑物的系统布局。

可以通过观察管道的连接方式、标注的箭头方向、各个设备的位置等来理解系统的布置方式。

在这一步骤中，需要注意每个构件和设备之间的连接方式以及它们与墙壁、地板、天花板等结构元素之间的关系。

5.研究管道尺寸和路径：在给排水图纸上，通常会标注每个管道的尺寸和材料。

要注意每个管道的直径和管壁厚度，以确保在实际施工中选择合适的材料。

此外，还要关注每个管道的路径，研究是否有需要特别施工的地方（如管道穿越墙体或地板等）。

6.分析设备和阀门：给排水系统中的设备和阀门在图纸上通常有详细的符号和标记。

要仔细分析每个设备和阀门的位置、尺寸和功能。

了解它们在系统中的作用，以及它们与管道之间的连接方式和布置。

7.检查规范和要求：在设计给排水系统时，通常会有一些相关的规范和要求需要满足。

在阅读给排水图纸时，要仔细检查是否满足这些规范和要求。

例如，检查管道倾斜度、水泵的容量是否符合要求等。

综上所述，阅读给排水图纸需要对给排水系统有一定的了解，熟悉图纸符号和比例，理解系统布局和管道路径，分析设备和阀门的位置和功能，以及检查是否符合规范和要求。
