建筑水电安装识图与算量5.3 管线识图、列项与算量
- 格式:ppt
- 大小:8.38 MB
- 文档页数:30
安装算量给排水工程基本识图方法与计算方法1. 施工图分类基本图包括:Ø 设计说明Ø 主要设备材料表Ø 系统图(轴测图)Ø 平面图详图包括:Ø 安装大样图与标准图2. 图例表3. 常用图例4. 管道在系统图表示方法管道系统图(轴测图)主要反映管道在室内的空间走向和标高位置。
给排水、采暖、煤气管道系统图是正面斜轴测图,左右方向的管线用水平线表示,上下走向的管线用竖线表示,前后走向的管道用45°斜线表示,如图5. 系统图(轴测图)6. 管道在平面图表示方法水平管、倾斜管用单线条水平投影表示;当管子交叉时,位置较高的直线通过,位置较低的在交叉投影处断开表示;垂直管道在图上用圆圈表示,管道在空间向上或向下拐弯时,按下图方法表示。
图3.67. 管道标高、管径的标注1)标高数字对于给水、采暖管道是指管中心处相对于±0.000的高度,对于排水管道常指管内底的相对标高。
2)管径一般用公称直径标注。
如DN508. 给排水施工平面图9. 给排水施工系统图10. 房间详图、系统图给排水工程量计算方法1. 管道安装1)各种管道按设计图示管道中心线长度以“m”为计量单位,不扣除阀门、管件(包括减压器、疏水器、水表、伸缩器等)所占长度,方形补偿器按展开所占长度按管道安装工程量计算;2)计算工程量要区分材质、管径、连接方式、安装部位等,分别计算工程量;3)计算内容:管道延长米计算、套管制作安装、支架制作安装。
2. 室内外管道界线划分1)给水管道室内外界线以什么为界?室内外界线以距建筑物外墙皮1.5m为界;2)给水管道室内外界线入口处设阀门以什么为界?以阀门为界;3)给水管道室内外界线与市政管道界线以什么为界?以水表井为界,无水表井,以与市政管道碰头点为界。
4)排水管道室内外以什么为界?室内外以出户第一个排水检查井为界;5)室外管道与市政管道界线以什么为界?室外管道与市政管道界线以与市政管道碰头井为界。

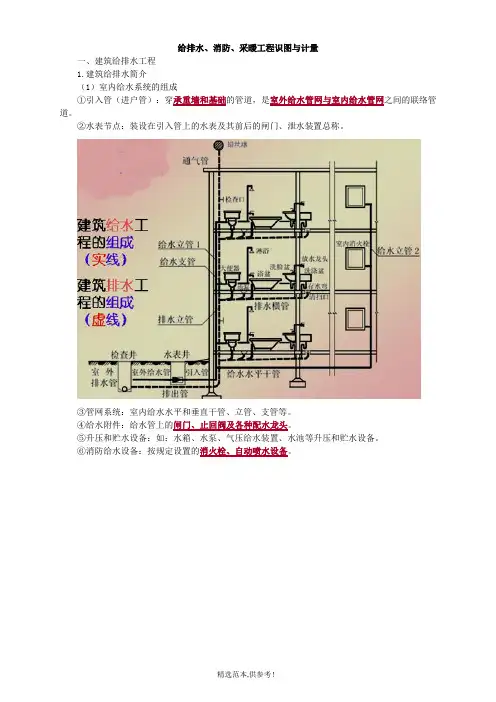

给排水、消防、采暖工程识图与计量一、建筑给排水工程1.建筑给排水简介(1)室内给水系统的组成①引入管(进户管):穿承重墙和基础的管道,是室外给水管网与室内给水管网之间的联络管道。
②水表节点:装设在引入管上的水表及其前后的闸门、泄水装置总称。
③管网系统:室内给水水平和垂直干管、立管、支管等。
④给水附件:给水管上的闸门、止回阀及各种配水龙头。
⑤升压和贮水设备:如:水箱、水泵、气压给水装置、水池等升压和贮水设备。
⑥消防给水设备:按规定设置的消火栓、自动喷水设备。
(2)室内排水系统的组成①卫生器具(或生产设备):是排水系统的起点,接纳污废水从器具排出口经存水弯和器具排水管流入横支管。
②横支管:把器具排水管接纳来的污废水排至立管。
③立管:接纳各横支管中的污废水然后再排至排出管。
④排出管:是室内排水立管与室外排水检查井之间的连接管段。
⑤通气系统:将室内排水管道中产生的有毒气体和臭气排到大气中去,并能保持排水管系统的压力稳定,避免发生被抽吸(正压)或喷溅(负压)。
⑥清通设备:疏通排水管,在排水系统内设检查口、清通口和检查井。
2.给排水工程图的识图与计量(1)轴测图(系统图)的识读①给水按进户管、干管、立管、支管、用水设备的顺序进行;②排水按卫生器具及排水设备、存水弯、器具排水支管、排水横管、立管、排出管的顺序进行;③查看设计说明及设备材料表,清楚管材、管件的选用、连接方式及要求。
图形符号说明图形符号说明圆形地漏系统图圆形地漏平面图地面清扫口系统图地面清扫口平面图楼层横管末端清扫口浴盆铅丝球通气帽成品通气帽用于一张图只有一种水盆或水池洗脸盆坐式大便器蹲式大便器给水系统图(2)平面图的识读①给水进户管(水表)、污废水的排出管(检查井)的布置;②给排水干管、立管、支管的布置;③用水设备、卫生器具的布置;④升压、储水设备及水池、水箱的布置;⑤消防给水管道及消火栓的布置。
3.给排水、采暖、燃气工程计量(1)给排水、采暖、燃气工程计量规则管道室内外界限划分:给水以建筑物外墙皮1.5m为界,入口处设阀门者以阀门为界。
