建筑水电安装识图与算量1.5 管道套管清单列项、算量与计价[精]

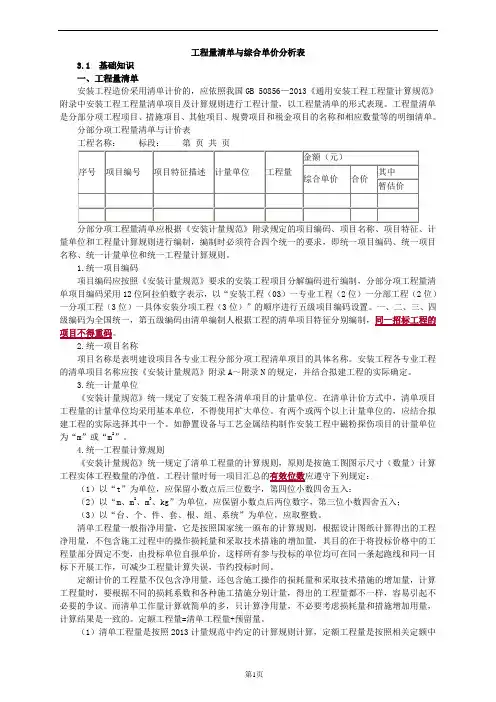

工程量清单与综合单价分析表3.1 基础知识一、工程量清单安装工程造价采用清单计价的，应依照我国GB 50856—2013《通用安装工程工程量计算规范》附录中安装工程工程量清单项目及计算规则进行工程计量，以工程量清单的形式表现。

工程量清单是分部分项工程项目、措施项目、其他项目、规费项目和税金项目的名称和相应数量等的明细清单。

分部分项工程量清单与计价表分部分项工程量清单应根据《安装计量规范》附录规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制，编制时必须符合四个统一的要求，即统一项目编码、统一项目名称、统一计量单位和统一工程量计算规则。

1.统一项目编码项目编码应按照《安装计量规范》要求的安装工程项目分解编码进行编制，分部分项工程量清单项目编码采用12位阿拉伯数字表示，以“安装工程（03）一专业工程（2位）一分部工程（2位）一分项工程（3位）一具体安装分项工程（3位）”的顺序进行五级项目编码设置。

一、二、三、四级编码为全国统一，第五级编码由清单编制人根据工程的清单项目特征分别编制，同一招标工程的项目不得重码。

2.统一项目名称项目名称是表明建设项目各专业工程分部分项工程清单项目的具体名称。

安装工程各专业工程的清单项目名称应按《安装计量规范》附录A～附录N的规定，并结合拟建工程的实际确定。

3.统一计量单位《安装计量规范》统一规定了安装工程各清单项目的计量单位。

在清单计价方式中，清单项目工程量的计量单位均采用基本单位，不得使用扩大单位。

有两个或两个以上计量单位的，应结合拟建工程的实际选择其中一个。

如静置设备与工艺金属结构制作安装工程中磁粉探伤项目的计量单位为“m”或“m2”。

4.统一工程量计算规则《安装计量规范》统一规定了清单工程量的计算规则，原则是按施工图图示尺寸（数量）计算工程实体工程数量的净值。

工程计量时每一项目汇总的有效位数应遵守下列规定：（1）以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入；（2）以“m、m2、m3、kg”为单位，应保留小数点后两位数字，第三位小数四舍五入；（3）以“台、个、件、套、根、组、系统”为单位，应取整数。

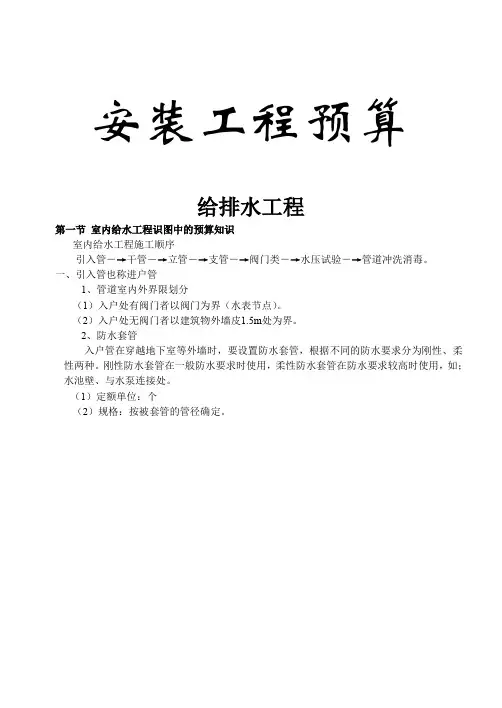

安装工程预算给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

首先，查看施工图比例，并复核。

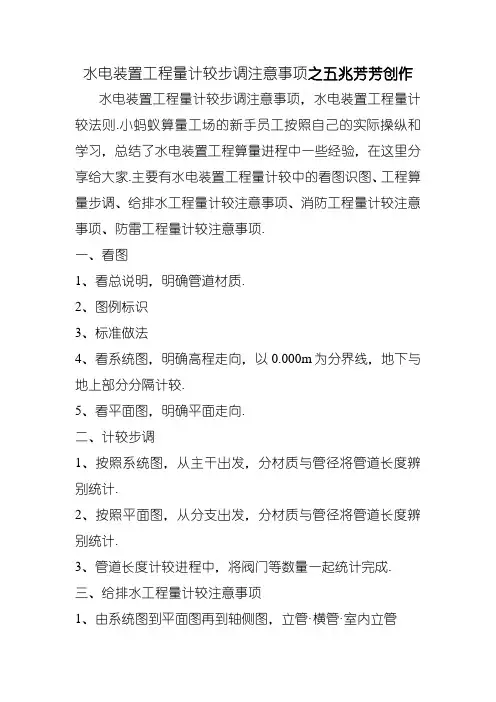

水电装置工程量计较步调注意事项之五兆芳芳创作水电装置工程量计较步调注意事项，水电装置工程量计较法则.小蚂蚁算量工场的新手员工按照自己的实际操纵和学习，总结了水电装置工程算量进程中一些经验，在这里分享给大家.主要有水电装置工程量计较中的看图识图、工程算量步调、给排水工程量计较注意事项、消防工程量计较注意事项、防雷工程量计较注意事项.一、看图1、看总说明，明确管道材质.2、图例标识3、标准做法4、看系统图，明确高程走向，以0.000m为分界线，地下与地上部分分隔计较.5、看平面图，明确平面走向.二、计较步调1、按照系统图，从主干出发，分材质与管径将管道长度辨别统计.2、按照平面图，从分支出发，分材质与管径将管道长度辨别统计.3、管道长度计较进程中，将阀门等数量一起统计完成.三、给排水工程量计较注意事项1、由系统图到平面图再到轴侧图，立管·横管·室内立管2、管件注意要点，穿墙套管，屋面防水套管，室内普通套管，套管要算规格和穿过的套管一样大.3、地上地下以正负0为界4、入户水表前阀门不计较，水表自带的6、排水管靠近卧室使用消音管8、卡箍连接的管道需要计较卡箍的个数，管道长度以4m/根计较.9、一般小设备不扣减管长.10、一般地上，地下分隔算，变径一般从分支处开始.11、穿楼地面及墙面套管计较个数，区分防水套管与普通套管.四、消防工程量计较注意事项1、立管横直管同给排水2、立管支架一层一个，横管看标准3、大于等于100镀锌钢管使用卡箍连接，100以下丝扣连接4、泵房内管件设备单独计较，水泵房的管道单独计较五、防雷工程量计较注意事项1、屋顶避雷带计较长度，引下线处计较竖直高度（楼高），根本部分按图示长度2、避雷带支架长度不计较小蚂蚁算量工场的新手员工对水电装置工程量计较的总结，希望对大家有所帮忙，上述都是小蚂蚁算量工场的经验之谈.其中的计较法则不一定适用全国地区，新手朋友注意哦.。

安装工程预算给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

首先，查看施工图比例，并复核。
