水电安装知识及电气施工符号大集合安装专业一、工程量计算规则（一）第二册电气工程1、标注线路的文字符号：中文名称常用文字代号单字母双字母三字母控制线路W WC直流线路WD应急照明线路WE WEL 电话线路WF照明线路WL电力线路WP声道（广播）线路WS 电视线路WV插座线路WX注：也可用数字号或数字组标注线路2、线路敷设部位文字符号：中文名称常用文字代号旧符号新符号备注沿或跨梁（屋架）L AB 旧符号仅作为对照用沿或跨柱敷设 Z AC 暗敷在梁内BC暗敷在墙内WC暗敷在柱内CLC吊顶内敷设R SCE暗敷在屋面或顶板内CC沿墙面敷设Q WS沿顶棚或顶板面P CE地板或地面下 D FC3、线路敷设方式文字符号：中文名称常用文字代号旧符号新符号备注暗敷 A C明敷M E金属线槽MR塑料线槽PR电缆桥架CT电缆沟TC焊接钢管GC S C水煤气管G G电线管DG M T金属软管CP硬塑料管SG PC阻燃半硬聚氯乙烯管FPC 聚氯乙烯波纹电线管KPC 铝皮线卡QD A L塑料线卡PL（含尼龙线卡）瓷绝缘子CP K钢索敷设S M直接埋设DB混凝土排管CE4、照明灯具安装方式文字符号：中文名称常用文字代号旧符号新符号备注线吊式X SW 旧符号仅作为对照用链吊式L CS管吊式G DS壁装式W吸顶式 C 高度处绘线嵌入式R 也适用暗装配电箱顶棚内安装CR墙壁内安装WR支架上安装S柱上安装CL座装HM5、电机定额分类：3t以下为小型、5-30t为中型、30t以上为大型定额分类小型电机中型电机电机质量（t/台以下）0.1 0.2 0.5 0.8 1.2 2 3 5 10 20 30额定功率（Kw以下）直流2.2 11 22 55 75 100 200 300 500 700 1200交流 3.0 13 30 75 100 160 220 500 800 100025006、电气主要材料损耗表（计价表中不带括号的耗用量、计价表附注指明的、计价表中未列入也未说明的主材按此表执行）材料名称损耗率表%裸软导线（铜、铝、钢线、钢芯铝线）1.3绝缘导线（橡皮铜、塑料铝皮、软花）1.8电力电缆 1.0控制电缆 1.5硬母线（钢、铝、带形、管型、棒型、槽型） 2.3拉线材料（钢绞线、镀锌铁线） 1.5管材、管件（无缝、焊接钢管及电线管） 3.0板材（钢板、镀锌薄钢板）5.0型钢 5.0管体（管箍、护口、锁紧螺母、管卡子等） 3.0金具（耐张、悬垂、并沟、吊接等线夹及连板） 1.0紧固件（螺栓、螺母、垫圈、弹簧垫圈） 2.0木螺栓、圆钉 4.0绝缘子类 2.0照明灯具及辅助器具（成套灯具、镇流器、电容器） 1.0荧光灯、高压水银、氙气灯等 1.5白炽灯泡 3.0玻璃灯罩 5.0胶木开关、灯头、插销等 3.0低压电瓷制品（鼓绝缘子、瓷夹板、瓷管）3.0 低压保险器、瓷闸盒、胶盖闸 1.0塑料制品（塑料槽板、塑料板、塑料管） 5.0木槽板、木护圈、方圆木台5.0木杆材料（木杆、横担、横木、桩木等） 1.0混凝土制品（电杆、底盘、卡盘等）0.5石棉水泥板及制品8.0油类 1.8砖 4.0砂8.0石8.0电缆桥架、钢横担0.5水泥 4.0铁壳开关 1.0砂浆 3.0木材 5.0橡皮垫3.0硫酸 4.0蒸馏水10.0注:绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留长度，也不包括因各种弯曲（弧度）而增加的长度，这些长度应计算工程量的基本长度中。

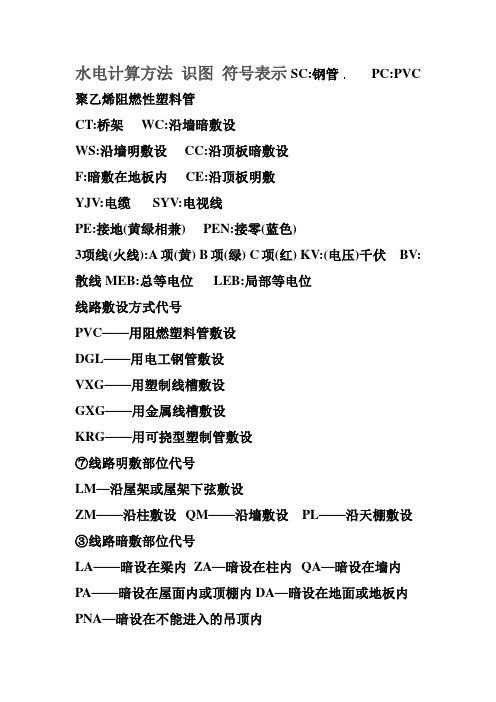

水电计算方法识图符号表示SC:钢管PC:PVC 聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

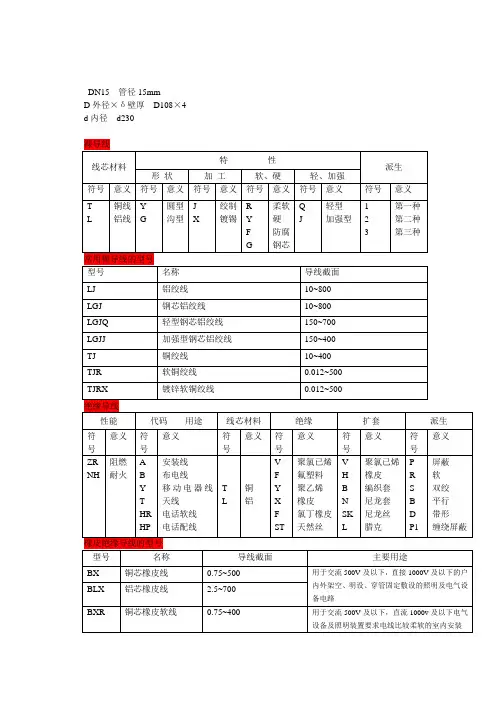

DN15 管径15mmD外径×δ壁厚D108×4 d内径d230裸导线线芯材料特性派生形状加工软、硬轻、加强符号意义符号意义符号意义符号意义符号意义符号意义T L 铜线铝线YG圆型沟型JX绞制镀锡RYFG柔软硬防腐钢芯QJ轻型加强型123第一种第二种第三种常用裸导线的型号型号名称导线截面LJ 铝绞线10~800LGJ 钢芯铝绞线10~800LGJQ 轻型钢芯铝绞线150~700LGJJ 加强型钢芯铝绞线150~400TJ 铜绞线10~400TJR 软铜绞线0.012~500TJRX 镀锌软铜绞线0.012~500绝缘导线性能代码用途线芯材料绝缘扩套派生符号意义符号意义符号意义符号意义符号意义符号意义ZR NH 阻燃耐火ABYTHRHP安装线布电线移动电器线天线电话软线电话配线TL铜铝VFYXFST聚氯已烯氟塑料聚乙烯橡皮氯丁橡皮天然丝VHBNSKL聚氯已烯橡皮编织套尼龙套尼龙丝腊克PRSBDP1屏蔽软双绞平行带形缠绕屏蔽橡皮绝缘导线的型号型号名称导线截面主要用途BX 铜芯橡皮线0.75~500 用于交流500V及以下，直接1000V及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路BLX 铝芯橡皮线 2.5~700BXR 铜芯橡皮软线0.75~400 用于交流500V及以下，直流1000v及以下电气设备及照明装置要求电线比较柔软的室内安装BXF 铜芯氯丁橡皮线0.75~95 用于交流500v及以下，直流1000v及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路BLXF 铝芯氯丁橡皮线 2.5~95BLXF—10 表示导线截面为10m2m的铝芯氯丁橡皮线BX—2.5 表示导线截面为2.5 m2m的铜芯橡皮线塑料绝缘导线的型号型号名称导线截面(m2m) 主要用途BLV 铝芯塑料线 1.5~185 交流电压500V以下，直流电压1000V以下室内固定敷设BV 铜芯塑料线0.03~185ZR-BV 阻燃铜芯塑料线0.03~185 交流电压500V以下，直流电压1000V以下室内重要敷设NH-BV 耐火铜芯塑料线0.03~185 交流电压500V以下，直流电压1000V以下室内重要场所固定敷设BVR 铜芯塑料软线0.75~50 交流电压500V以下，要求电线比较柔软的场所固定敷设BLVV 铝芯塑料护套线 1.5~10交流电压500V以下，直流电压1000V以下室内固定敷设BVV 铜芯塑料护套线0.75~10RVB 铜芯平行塑料连接软线0.012~2.5250V室内连接小型电器，移动或半移动敷设时用RVS 铜芯双绞塑料连接软线0.012~2.5RV 铜芯塑料连接软线0.012~6NH-BV-25 表示导线截面为25 m2m的耐火铜芯塑料线电缆电缆型号的组成和含义性能类别电缆种类线芯材料内护层其他特征外护层第一个数字第二个数字ZR-阻燃电力电缆不表示Z-纸绝缘T-铜Q-铅护套D-不滴流2- 双钢带1-纤维护套NH耐火K-控制电缆X-橡皮L-铅L-铅护套F-分相铝包3-细圆钢丝2-聚氯乙烯护套Y-移动式软电缆V-聚氯乙烯H-橡套P-屏蔽4-粗圆钢丝3-聚乙烯护套P-信号电缆Y-聚乙烯（H）F-非燃性像套C-重型H-市内电话电缆YJ-交联聚乙烯 V-聚氯乙烯护套Ｙ－聚乙烯护套常用电力电缆的型号及名称型 号名 称铜 芯 铝 芯 VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆 V 22V VL 22V 聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆 ZR-VV ZR-VLV 阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆 ZR-V 22V ZR-VL 22V 阻燃聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆NH-VV NH-VLV 耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆 NH-V 22V NH-VL 22V 耐火聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJ 22VYJL 22V交联氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆V 22V —4×70+1×25 表示4根截面为70 m 2m 和1根截面为25 m 2m 的铜芯聚氯乙烯绝缘钢带凯装聚氯乙烯护套电力电缆预制分支电缆型号表示如下 YFD-ZR-VV-4×185+1×95 YFD-ZR-VV-4×35+1×16表示主干电缆为4芯185 m 2m 和1芯95 m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆，分支电缆为4芯35 m 2m 和1芯16 m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆！也可以另外的方法表示例：YFD-ZR-VV-4×185+1×95/4×35+1×16 低烟无卤阻燃及耐火型电线、电缆低烟无卤阻燃及耐火型电线、电缆的型号及名称型 号 名 称WL-BYJ(F) 铜芯辐照交联低烟无卤阻燃聚乙烯绝缘布电线 WL-RYJ(F) 多股软铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线 NH-BYJ(F) 辐照交联低烟无卤耐火布电线WL-YJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套电力电缆 WL-KYJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套控制电缆 NH-YJJ(F)辐照交联低烟无卤耐火电缆WL-BYJ(F)-16 表示导线截面为16 m 2m 的铜芯辐照交联低烟无卤阻燃聚氯乙烯绝缘固定敷设导线NH-YJJ(F)-4×35+1×16 表示4根截面为35 m 2m 和1根截面为16 m 2m 的铜芯辐照交联低烟无卤耐火电缆控制电缆 型 号 名 称KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 KV 22V铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆KVV-10×1.5 表示10根截面为1.5 m 2m 的铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 PVC 塑料管PVC 硬质塑料管规格 标准直径（mm ） 16 20 25 32 40 50 63 标准壁厚（mm ） 1.7 1.8 1.9 2.5 2.5 3.0 3.2 最小内径（mm ） 12.215.820.626.634.443.155.5电气工程施工图线路标注名 称 常 用 文 字 符 号 名称 常用文字符号 单字母双字母 三字母 单字母双字母 三字母 控制线路 WWC 电力线路 WWP 直流线路 WD 广播线路 WS 应急照明线路 WE WEL 电视线路 WV 电话线路 WF 插座线路 WX 照明线路WL线路的文字标注基本格式为：ab －c ﹙d ×e ＋f ×g ﹚i －jh 其中：a---------线缆编号 b---------型号 c---------线缆根数 d--------线缆线芯数 e--------线芯截面（－） f--------PE 、N 线芯数 g-------线芯截面（m 2m ） i--------线路敷设方式 j--------线路敷设部位h------线路敷设安装高度（m ）例：1N BLX －3×4SC20－WC 表示有3根截面为4 m 2m 的铝芯橡皮绝缘导线，穿直径为20mm 的水煤气钢管沿墙暗敷设。

水电图纸符号图例字符，符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

水电安装图纸符号SC:钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设CE：沿顶板明敷F:暗敷在地板内YJV:电缆SYV：电视线PE：接地（黄绿相兼）PEN:接零（蓝色）3项线（火线）: A项(黄）B项(绿）C项(红）KV:(电压)千伏BV:散线MEB:总等电位LEB：局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG-—用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM-—沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D—-吸顶式L——链吊式G———管吊式B-—壁装式R———嵌入式BR-—-墙壁内安装（4)设备标注方法'⑦配电线路的标注方法a—-b(c×d)e——f其中：a—-回路编号b--导线型号c-—导线根数d-—导线截面e-—敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a—-灯数b——型号或编号c--每盏照明灯具的灯泡个数d—-灯泡容量,We——灯泡安装高度，mf--安装方式L——光源种类，白炽灯或荧光灯ZR代表阻燃—BV代表铜芯独股线-2*2.5代表2条2。

5平方毫米直径的线+BVR代表铜芯多股线-1*2。

5代表一条2。

5平方毫米直径的线)PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆（5＊4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K 2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC。

水电施工图符号及表示方法水电施工图符号及表示方法1、材料代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)2、线路敷设方法及部位代号A、WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位B、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设C、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设D、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内3、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4、设备标注方法A、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线B、照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

水电图纸符号图例字符，符号SC：钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷YJV:电缆SYV:电视线PE:接地（黄绿相兼）PEN：接零(蓝色）3项线（火线）：A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G-——管吊式B-—壁装式R-——嵌入式BR-——墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b（c×d）e—-f其中：a-—回路编号b--导线型号c-—导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-—灯数b——型号或编号c——每盏照明灯具的灯泡个数d—-灯泡容量，We-—灯泡安装高度，m f——安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等.3、图纸的特点:各种装置或设备中的元部件都不按比例绘制它们的外形尺寸,而是用图形符号表示,同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

水电施工图纸怎么看懂水电图符号详解水电施工图怎么看懂2.看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

3.综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。

这样，图纸上难以理解的东西就看懂一大半了呢。

4.最后再进行检查与验收，将施工的缺点标注在图纸上。

以此，我们便可以更容易看懂水电施工图纸啦。

水电图上符号的详解1、水电图纸上各种符号的意义SC：焊接钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架MR：金属线槽PR：塑制线槽WC：沿墙暗敷设WS(WE)：沿墙明敷设CC：沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷SCE：吊顶内YJV：电缆SYV：电视线PE：接地(黄绿相兼)PEN：接零(蓝色)3相线(火线)：A项(黄) B项(绿) C项(红) KV：(电压)千伏BV：聚氯乙烯单层塑料电线BVV：聚氯乙烯双层塑料电线MEB：总等电位LEB：局部等电位2、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设3、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内4、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装5、照明灯具标注方法a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯以上就是给大家带来的水电施工图怎么看懂以及水电图上符号的详解。

看了之后对水电施工图是不是有更多的了解呢?在工业制造中，机械设备安装的时候一定需要知道怎么看水电施工图，希望上面介绍可以帮助大家。

/* SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

DN15 管径15mmD外径×δ壁厚D108×4 d内径d230m的铝芯氯丁橡皮线BLXF—10 表示导线截面为10m2m的铜芯橡皮线BX—2.5 表示导线截面为2.5 m2m的耐火铜芯塑料线NH-BV-25 表示导线截面为25 m2电缆V 22V —4×70+1×25 表示4根截面为70 m 2m 和1根截面为25 m 2m 的铜芯聚氯乙烯绝缘钢带凯装聚氯乙烯护套电力电缆预制分支电缆型号表示如下 YFD-ZR-VV-4×185+1×95 YFD-ZR-VV-4×35+1×16表示主干电缆为4芯185 m 2m 和1芯95 m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆，分支电缆为4芯35 m 2m 和1芯16 m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆！也可以另外的方法表示例：YFD-ZR-VV-4×185+1×95/4×35+1×16 低烟无卤阻燃及耐火型电线、电缆WL-BYJ(F)-16 表示导线截面为16 m 2m 的铜芯辐照交联低烟无卤阻燃聚氯乙烯绝缘固定敷设导线NH-YJJ(F)-4×35+1×16 表示4根截面为35 m 2m 和1根截面为16 m 2m 的铜芯辐照交联低烟无卤耐火电缆KVV-10×1.5 表示10根截面为1.5 m 2m 的铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 PVC 塑料管电气工程施工图线路标注其中：a---------线缆编号 b---------型号 c---------线缆根数 d--------线缆线芯数 e--------线芯截面（－） f--------PE 、N 线芯数 g-------线芯截面（m 2m ） i--------线路敷设方式 j--------线路敷设部位h------线路敷设安装高度（m ）例：1N BLX －3×4SC20－WC 表示有3根截面为4 m 2m 的铝芯橡皮绝缘导线，穿直径其中：a--------设备编号b--------额定功率（kw ）其中：a--------设备编号 b--------设备型号其中 a--------同一个平面内，同种型号灯具的数量 b-------灯具的型号c-------每盏照明灯具中光源的数量 d-------每个光源的额定功率（W ）e-------安装高度，当吸顶或嵌入安装时用“—”表示 f--------安装方式L------光源种类（常省不标）电气照明平面图WL1BV －2×2.5－S15－CEC 表示 2根截面为2.5 m 2m 的铜芯塑料绝缘导线穿直线为15mm 的钢管，沿顶棚暗敷设。
