建筑水电安装识图与算量6.2 防雷接地系统清单列项与算量

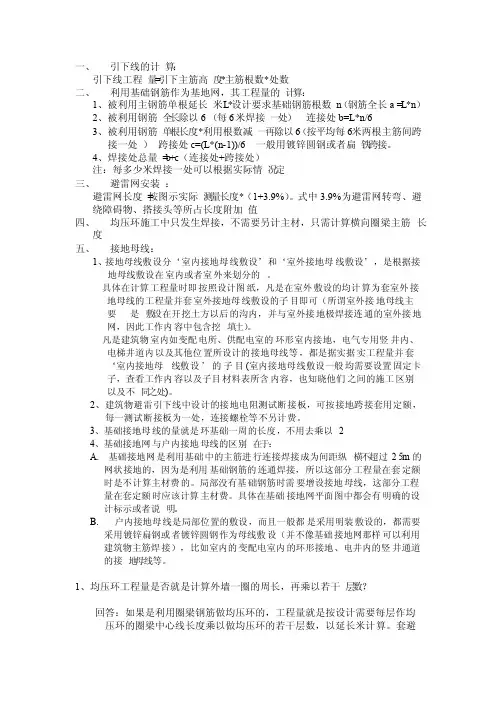

一、引下线的计‎算：引下线工程‎量=引下主筋高‎度*主筋根数*处数二、利用基础钢‎筋作为基地‎网，其工程量的‎计算：1、被利用主钢‎筋单根延长‎米L*设计要求基‎础钢筋根数‎n（钢筋全长a‎=L*n）2、被利用钢筋‎全长除以6‎（每6米焊接‎一处）连接处b=L*n/63、被利用钢筋‎单根长度*利用根数减‎一再除以6‎（按平均每6‎米两根主筋‎间跨接一处‎）跨接处c=(L*(n-1))/6 一般用镀锌‎圆钢或者扁‎铁跨接。

4、焊接处总量‎=b+c（连接处+跨接处）注：每多少米焊‎接一处可以‎根据实际情‎况定三、避雷网安装‎：避雷网长度‎=按图示实际‎测量长度*（1+3.9%）。

式中3.9%为避雷网转‎弯、避绕障碍物‎、搭接头等所‎占长度附加‎值四、均压环施工‎中只发生焊‎接，不需要另计‎主材，只需计算横‎向圈梁主筋‎长度五、接地母线：1、接地母线敷‎设分‘室内接地母‎线敷设’和‘室外接地母‎线敷设’，是根据接地‎母线敷设在‎室内或者室‎外来划分的‎。

具体在计算‎工程量时即‎按照设计图‎纸，凡是在室外‎敷设的均计‎算为套室外‎接地母线的‎工程量并套‎室外接地母‎线敷设的子‎目即可（所谓室外接‎地母线主要‎是敷设在开‎挖土方以后‎的沟内，并与室外接‎地极焊接连‎通的室外接‎地网，因此工作内‎容中包含挖‎填土）。

凡是建筑物‎室内如变配‎电所、供配电室的‎环形室内接‎地，电气专用竖‎井内、电梯井道内‎以及其他位‎置所设计的‎接地母线等‎，都是据实据‎实工程量并‎套‘室内接地母‎线敷设’的子目(室内接地母‎线敷设一般‎均需要设置‎固定卡子，查看工作内‎容以及子目‎材料表所含‎内容，也知晓他们‎之间的施工‎区别以及不‎同之处)。

2、建筑物避雷‎引下线中设‎计的接地电‎阻测试断接‎板，可按接地跨‎接套用定额‎，每一测试断‎接板为一处‎，连接螺栓等‎不另计费。

3、基础接地母‎线的量就是‎环基础一周‎的长度，不用去乘以‎24、基础接地网‎与户内接地‎母线的区别‎在于：A. 基础接地网‎是利用基础‎中的主筋进‎行连接焊接‎成为间距纵‎横不超过2‎5m的网状‎接地的，因为是利用‎基础钢筋的‎连通焊接，所以这部分‎工程量在套‎定额时是不‎计算主材费‎的。

※防雷接地工程量计算MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。

记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。

一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。

利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。

利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。

利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。

高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。

接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。

若设计有管帽时，管帽另按加工件计算。

二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。

四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。

长度、高度、数量均按设计规定。

五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。

装置本身由设备制造厂成套供货。

六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。

七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。

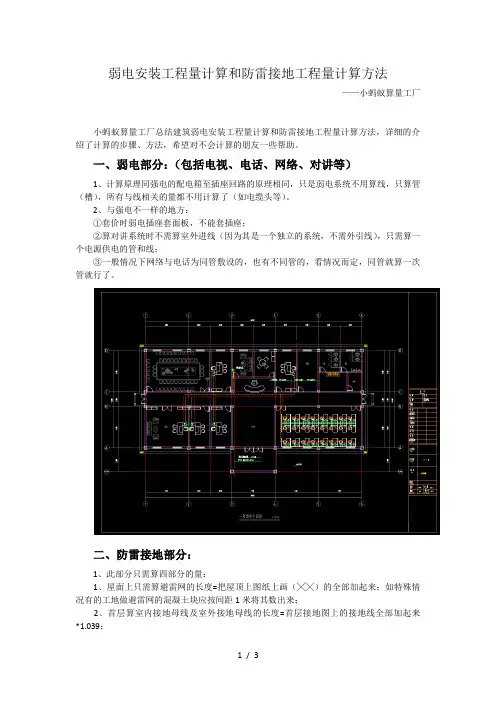

弱电安装工程量计算和防雷接地工程量计算方法——小蚂蚁算量工厂小蚂蚁算量工厂总结建筑弱电安装工程量计算和防雷接地工程量计算方法，详细的介绍了计算的步骤、方法，希望对不会计算的朋友一些帮助。

一、弱电部分：（包括电视、电话、网络、对讲等）1、计算原理同强电的配电箱至插座回路的原理相同，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。

2、与强电不一样的地方：①套价时弱电插座套面板，不能套插座；②算对讲系统时不需算室外进线（因为其是一个独立的系统，不需外引线），只需算一个电源供电的管和线；③一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。

二、防雷接地部分：1、此部分只需算四部分的量：1、屋面上只需算避雷网的长度=把屋顶上图纸上画（╳╳）的全部加起来；如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来；2、首层算室内接地母线及室外接地母线的长度=首层接地图上的接地线全部加起来*1.039；3、避雷引下线的长度=引下线的个数*引下线的高度（一般引下线高度应从檐口至钢筋混凝土基础处的标高）；4、在一层接地图上数断接卡子的个数；5、在卫生间数局部等电位箱的数量；6、在一层总配电箱位置数总等电位箱；7、总等电位箱与局部等电位的接地母线的长度；8、角钢接地极按图上数出根数；9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度=连接处同一层圈梁的长度。

三、小蚂蚁算量工厂提醒-计算时应注意的问题：1、电缆算出的实际量，需乘1.025的弯折系数，电缆头及电线端子图例上不给的，但是需要数，接配电箱时有几根数几个，接用电器时不需数；2、接线盒的数量为所有灯具和插座的总数，开关盒的数量是所有开关的总数；3、套价时注意有没主材的需把主材加进去；4、YJV4*120的意思是指4芯120平方毫米的电缆1根，BV4*35的意识是指35平方毫米的电线4根。

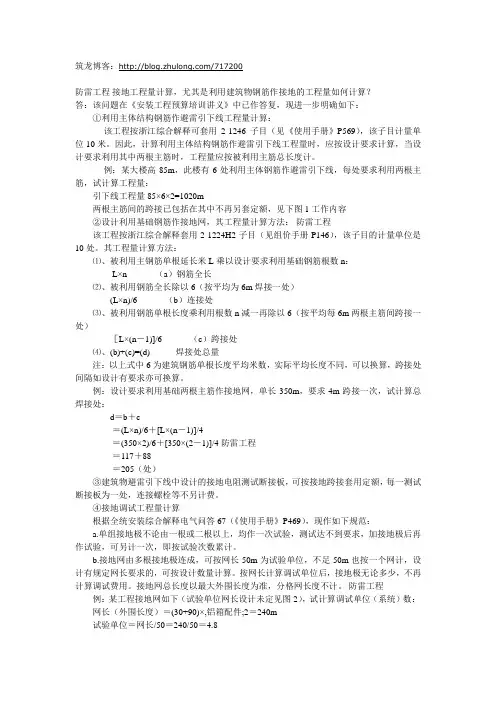

筑龙博客：/717200防雷工程接地工程量计算，尤其是利用建筑物钢筋作接地的工程量如何计算？答：该问题在《安装工程预算培训讲义》中已作答复，现进一步明确如下：①利用主体结构钢筋作避雷引下线工程量计算：该工程按浙江综合解释可套用2-1246子目（见《使用手册》P569），该子目计量单位10米。

因此，计算利用主体结构钢筋作避雷引下线工程量时，应按设计要求计算，当设计要求利用其中两根主筋时，工程量应按被利用主筋总长度计。

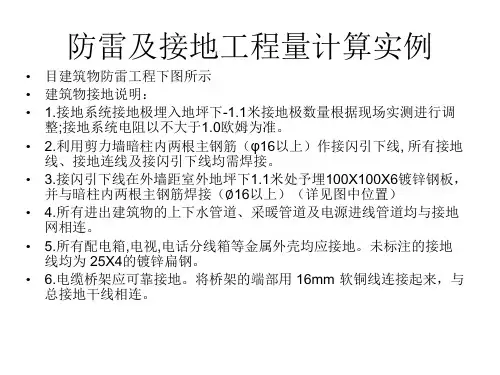

例：某大楼高85m，此楼有6处利用主体钢筋作避雷引下线，每处要求利用两根主筋，试计算工程量：引下线工程量85×6×2=1020m两根主筋间的跨接已包括在其中不再另套定额，见下图1工作内容②设计利用基础钢筋作接地网，其工程量计算方法：防雷工程该工程按浙江综合解释套用2-1224H2子目（见组价手册P146），该子目的计量单位是10处。

其工程量计算方法：⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：L×n ---------（a）钢筋全长⑵、被利用钢筋全长除以6（按平均为6m焊接一处）(L×n)/6 -------- （b）连接处⑶、被利用钢筋单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）［L×(n－1)]/6 -------- （c）跨接处⑷、(b)+(c)=(d) --------焊接处总量注：以上式中6为建筑钢筋单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。

例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：d＝b＋c＝(L×n)/6＋[L×(n－1)]/4＝(350×2)/6＋[350×(2－1)]/4 防雷工程＝117＋88＝205（处）③建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。

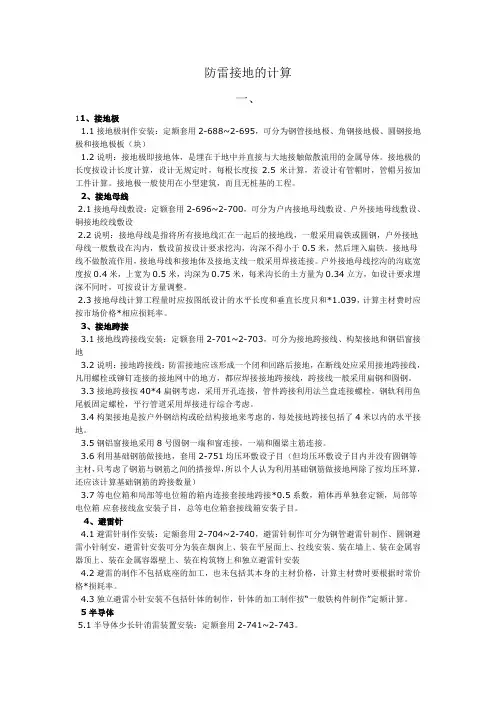

防雷接地的计算一、11、接地极1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。

接地极的长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

接地极一般使用在小型建筑，而且无桩基的工程。

2、接地母线2.1接地母线敷设：定额套用2-696~2-700，可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设2.2说明：接地母线是指将所有接地线汇在一起后的接地线，一般采用扁铁或圆钢，户外接地母线一般敷设在沟内，敷设前按设计要求挖沟，沟深不得小于0.5米，然后埋入扁铁。

接地母线不做散流作用，接地母线和接地体及接地支线一般采用焊接连接。

户外接地母线挖沟的沟底宽度按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34立方，如设计要求埋深不同时，可按设计方量调整。

2.3接地母线计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039，计算主材费时应按市场价格*相应损耗率。

3、接地跨接3.1接地线跨接线安装：定额套用2-701~2-703，可分为接地跨接线、构架接地和钢铝窗接地3.2说明：接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。

3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。

3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。

3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。

3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目。

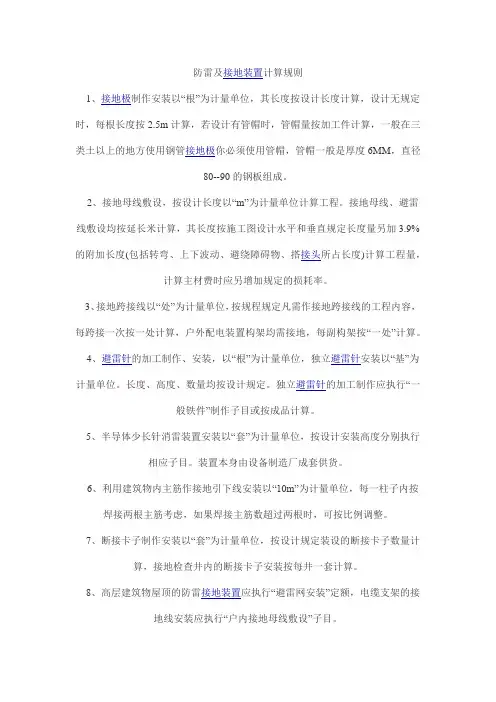

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

防雷及接地装置工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以根或组计量。

②独立避雷针安装以基计量，长度、高度、数量均按设计规定(2)避雷针加工制作，以根为计量单位。

(3)避雷针拉线安装，以三根为一组，以组计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度(1+3．9％)式中3.9％为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以m计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按延长米计算，执行均压环敷设项目。

2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按延长米计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以处计量柱子主筋与圈梁连接的处数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按施工图建筑物高度计算，以延长米计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

用柱内主筋作引下线时，定额按焊按两根主筋考虑，以m计量，超过两根主筋时可按比例调整。

防雷接地装置工程量清单计价详解一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称.地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。

与大地直接接触实现电气连接的金属物体为接地极。

它可以是人工接地极,也可以是自然接地极。

对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。

接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。

它还起另一作用,即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结.接地极与接地母排之间的连接线称为接地极引线.按接地的目的，电气设备的接地可分为:工作接地、防雷接地、保护接地、仪控接地.工作接地：是为了保证电力系统正常运行所需要的接地。

例如中性点直接接地系统中的变压器中性点接地,其作用是稳定电网对地电位，从而可使对地绝缘降低。

防雷接地:是针对防雷保护的需要而设置的接地。

例如避雷针(线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。

保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。

仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等,为了稳定电位、防止干扰而设置的接地。

也称为电子系统接地。

2、工程量清单示例3、相关定额计算规则及有关规定（1）、接地极接地极制作安装:接地极即接地体,接地装置的散流电阻称为接地极，直接与土壤接触，用以与大地作电气连接.定额套用2—688～2—695，分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）,同时还应区分普通土和坚土.接地极制作安装以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2。

5米计算,若设计有管帽时，管帽另按加工件计算。

防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。

②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

(2)避雷针加工制作，以“根”为计量单位。

(3)避雷针拉线安装，以三根为一组，以“组”计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％) 2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
