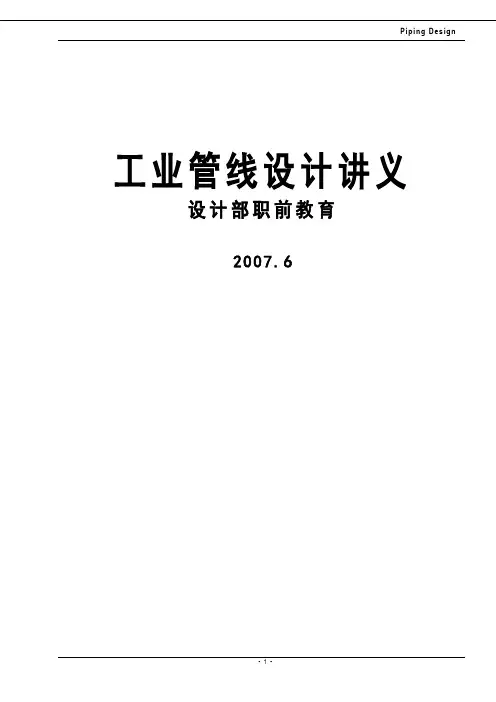

Pip ing D es ign 工业管线设计讲义设计部职前教育2007.6目录——————————————————————第一章材料 (3)第二章管 (11)第三章管线配件 (16)第四章法兰……………………………第五章垫片及螺栓……………………第六章阀………………………………第七章其他常用之配管零件…………第八章仪表……………………………第九章绝缘……………………………第十章支管补强板……………………第十一章立体单管………………………第十二章设备……………………………第十三章配管支撑………………………第十四章热膨胀…………………………第十五章流程图…………………………第十六章配管图制作之程序……………第十七章配管图设计要领………………第一章材料材料的种类繁多，不胜枚举。
并且因各种标准的不同有许多不同的编号。
现在仅将和我们从事的配管工作有关之材料列出，其成分及材质须依照其材料之编号，在不同的手册中去查阅，此处不加以说明。
此页所列出者，为较常用材料的各国标准对照表，以及ASTM材料标准和有关标准。
ASTM 铁基材料标准螺栓,螺母和双头螺栓A 193 高温用合金钢和不锈钢螺栓材料A 194 高压,高温用碳钢和合金钢螺母A 307 抗拉强度60,000psi的低碳钢螺栓和双头螺栓A 320 低温用合金钢螺栓材料A 354 淬火和回火合金钢螺栓,双头螺栓和其它外螺纹紧固件A 437 高温用特殊热处理合金钢透平型螺栓材料A 449 淬火和回火钢螺母和双头螺栓A 453 屈服强度50-120ksi,膨胀系数与奥氏体钢类同的高温用螺栓材料铸件A 47 铁素体可锻铸铁铸件A 48 灰口铸铁铸件A 126 阀门,法兰与管配件的灰口铸铁铸件A 197 冲天炉可锻铸件A 216 含碳量适宜于熔焊的高温用钢铸件A 217 高温承压元件的马氏体不锈钢和合金钢铸件A 278 温度不大于650。
F承压元件的灰口铸铁铸件A 351 高温用奥氏体钢铸件A 389 高温受压元件的特殊热处理合金钢承压元件A 395 高温用铁素体球墨铸铁承压元件A 536 球墨铸铁铸件锻件A 105 管道元件的碳钢锻件A 181 一般用途的管道碳钢锻件A 182 高温用锻制或轧制合金钢管道法兰,锻制管配件,阀门和零件A 350 要求缺口韧性试验的管道元件碳钢和低合金钢锻件铸造公称管A 377 球墨铸铁承压管A 426 高温用离心铸造的铁素体合金钢管A 451 高温用离心铸造的奥氏体钢管A 452 高温用离心铸造的奥氏体冷轧钢管无缝公称管个管子A 106 高温用无缝碳钢公称管A 176 用于换热器和冷凝器的无缝冷拔低碳钢管子A 192 高压用无缝碳钢锅炉管子A 199 用于换热器和冷凝器的无缝冷拔中合金钢管子A 210 用于锅炉和过热器的无缝中碳钢管子A 213 用于锅炉,过热器和换热器的无缝铁素体和奥氏体合金钢管子A 335 高温用无缝铁素体合金公称管A 369 高温用锻造和扩孔碳钢和铁素体合金钢公称管A 376 用于高温中央电站的无缝奥氏体钢公称管A 430 高温用锻造和扩孔奥氏体钢公称管无缝和焊接的公称管和管子A 106 无镀层,热镀锌的焊接和无缝的钢制公称管A 176 一般用途的无缝和焊接的不锈钢管子A 192 无缝和焊接的奥氏体不锈钢公称管A 199 低温用无缝和焊接的钢制公称管A 210 对碳钢,铁素体合金和奥氏体合金钢管子的一般要求A 213 对特殊的碳钢和合金钢公称管的一般要求A 335 高强度低合金焊接和无缝的钢制公称管,薄板和带材焊接的公称管和管子A 134 电弧熔合焊接的钢制公称管(尺寸≥NPS16)A 135 电阻焊钢制公称管A 139 电弧熔合焊接的钢制公称管(尺寸≥NPS4)A 178 电阻焊的碳钢锅炉管子A 211 螺旋焊的钢制公称管或铸铁公称管A 214 用于换热器和冷凝器的电阻焊碳钢管子A 226 高压锅炉和过热器的电阻焊碳钢管子A 249 用于锅炉,过热器,换热器和冷凝器的焊接奥氏体钢管子A 254 铜钎焊钢制管子A 358 高温用电熔焊奥氏体铬-镍合金公称管A 409 高温耐腐蚀大直径奥氏体焊接钢制公称管A 587 用于化学工业的电焊低碳钢公称管A 671 常温,低温用电熔焊钢制公称管A 672 中温高压用电熔焊钢制公称管A 691 高温高压用电弧熔焊的碳钢和合金钢公称管管配件A 234 中高温用碳钢和合金钢的锻制管配件A 403 奥氏体不锈钢锻制管配件A 420 低温用碳钢和合金钢锻制管配件板材,薄板和带材A 240 用于压力容器的耐热铬和铬镍不锈钢板A 283 中,低抗拉强度碳钢板A 285 用于压力容器的中,低抗拉强度碳钢板A 299 用于压力容器的锰-硅碳钢板A 387 用于压力容器的铬-钼合金钢板A 515 中高温用的压力容器碳钢板A 516 中低温用的压力容器碳钢板杆材，棒材和型材A 276 不锈钢和耐热钢棒材和型材A 322 标准级不锈钢棒材A 479 用于锅炉和其它压力容器的不锈钢和耐热钢线材，棒材和型材A 564 热轧和冷加工的时效硬化不锈钢和耐热钢线材，棒材和型材A 575 M商品级的碳钢棒级A 576 热锻优质碳钢棒材结构件A 36 结构件A 125 热处理的螺旋弹簧钢A 229 经油淬的机械弹簧钢丝A 242 高强度低强度结构钢ASTM 非铁基金属材料标准铸件B 26 砂模铝合金铸件B 61 蒸汽设备和阀门的青铜铸件B 62 青铜或铜币合金铸件B 108 金属模铝合金铸件B 148 铝青铜铸件B 367 钛和钛合金铸件B 584 砂模铜合金铸件锻件B 247 铝和铝合金模锻,手工锻和轧制的环锻件B 283 铜和铜合金模锻(热压)锻件B 381 钛和钛合金锻件B 462 高温耐腐蚀UNS N08020,UNS N08024,UNS N08026和UNS N08367合金钢法兰,锻造管配件,阀门和部件B 564 镍和镍合金锻件无缝公称管和管子B 42 标准尺寸的无缝紫铜公称管B 43 标准尺寸的无缝红铜公称管B 68 光亮退火的无缝紫铜管子B 75 无缝铜制管子B 88 无缝铜制水管子B 111 铜和铜合金的无缝冷凝器管子和密封的圈管子B 161 无缝的镍制公称管和管子B 163 用于冷凝器和换热器的镍和镍合金无缝管子B 165 镍-铜合金(UNS N04400)无缝公称管和管子B 167 镍-铬-铁合金(UNS N06600-N06690)无缝公称管和管子B 210 铝合金拉拨无缝管子B 234 用于冷凝器和换热器的铝和铝合金拉拨无缝管子B 241 铝合金无缝公称管子和无缝挤压管子B 251 铜和铜合金锻制无缝管子的一般要求B 280 用于空气调节器和制冷设备工地的无缝铜制管子B 302 无螺纹紫铜公称管B 315 无缝铜合金公称管和管子B 407 镍-铁-铬合金无缝公称管和管子B 423 镍-铁-铬-钼-铜合金(UNS N08825-N08821)无缝公称管和管子B 466 铜-镍无缝公称管和管子B 677 UNS N08904,UNS N08925和UNS N08926无缝公称管和管子B 729 UNS N08020,UNS N08026和UNS N08024镍合金无缝公称管和管子无缝和焊接的公称管和管子B 337 钛和钛合金无缝和焊接的公称管B 338 用于冷凝器个换热器的钛和钛合金的无缝和焊接管子焊接的公称管和管子B 464 铬-镍-铁-钼-铜-钶稳态合金(UNS N08020)焊接公称管B 467 铜-镍焊接公称管B 468 板材,薄板和带材B 547 铝合金的成形和电弧焊管子B 603 铜合金焊接公称管B 673 UNS N08904,UNS N08925和UNS N08926焊接公称管B 674 UNS N08904,UNS N08925和UNS N08926焊接管子管配件B 361 工厂制造的铝和铝合金的焊接锻制管配件B 366 镍合金管配件板材,薄板和带材B 168 镍-铬-铁合金(UNS N06600-N06690)板材,薄板和带材B 209 铝和铝合金薄板和带材B 265 钛和钛合金带材,薄板和板材B 402 用于压力容器的铜-镍合金板材和薄板B 409 镍-铁-铬合金板材,薄板和带材B 424 镍-铁-铬-钼-铜合金(UNS N08825和N08821)板材,薄板和带材B 463 铬-镍-铁-钼-铜-钶稳态合金(UNS N08020)板材,薄板和带材B 625 UNS N08904,UNS N08925,UNS N08031,UNS N08932和UNS N08926板材,薄板和带材杆材,棒材和型材B 150 铝青铜杆材,棒材和型材B 151 铜-镍-锌合金(镍银)和铜-镍杆材和棒材B 221 钛合金挤压成形棒材,杆材,线材,型材和管子B 348 钛和钛合金棒材和坯材B 408 镍-铁-铬合金杆材和棒材B 425 镍-铁-铬-钼-铜合金(UNS N08825和N08221)杆材和棒材B 473 UNS N08020,UNS N08024和UNS N08026镍合金棒材和线材B 649 镍-铁-铬-钼-铜低碳合金(UNS N08904)和镍-铁-铬-钼-铜-氮低碳合金 (UNS N08925,UNS N08031和UNS N08926)棒材和线材钎料B 32 钎料金属API 标准无缝和焊接公称管5L 管线公称管ANSI 美国国家标准B1.20.3 干式密封管螺纹(英制)B16.18 铸铜合金钎焊接头承压管配件B18.2.1 方头,六角头螺栓和螺钉----英制系列B18.2.4.6M公制重型六角螺母B18.22M 公制平垫圈B18.22.1 平垫圈Z223.1 国家燃气规范(NFPA 54)Pip ing D es ignMSS 标准实施细则SP-6 管法兰接触面以及阀门和配管连接端法兰的标准表面处理SP-9 青铜,铁和钢制法兰的配合面SP-25 阀门,管配件,法兰和连接管的标准标志体系SP-42 150级具有法兰和对接焊端部的耐腐蚀闸阀,球阀和止回阀SP-43 对接焊不锈钢锻制管配件SP-45 旁路和疏水管接头SP-51 150L W级耐腐蚀铸造法兰和法兰管配件SP-53 阀门,法兰,管配件和其它管道元件的钢铸件和锻件的质量标准---磁粉检验方法SP-54 阀门,法兰,管配件和其它管道元件的钢铸件和锻件的质量标准---射线照相检验方法SP-55 阀门,法兰,管配件和其它管道元件的钢铸件和锻件的质量标准---目视检验表面缺陷方法SP-58 管道吊杆和支撑件的材料,设计和制造SP-61 钢制阀门水压试验SP-67 蝶阀SP-69 管道吊杆和支撑件---选择和应用SP-75 高强度锻制对焊接管配件标准SP-79 承插焊变径管插入件SP-80 青铜闸阀,球阀,角阀和止回阀SP-89 公称管吊杆和支撑---制造和安装实施细则SP-93 阀门,法兰,管配件和其它管道元件的钢铸件和锻件的质量标准---液体渗透检验方法SP-94 阀门,法兰,管配件和其它管道元件的钢铸件和锻件的质量标准---超声检验方法SP-97 整体补强锻造支管出口管配件---承插焊,螺纹连接和对接焊端部SP-105 本规范采用的仪表阀门ASME 规范和标准ASME锅炉和压力容器规范B 1.1 通用的英制螺钉螺纹B 1.13M 公制螺钉螺纹---M型B 1.20.1 通用的公称管螺纹(英制)B 16.1 铸铁管法兰和法兰管配件---25,125,250和800级B 16.3 可锻铸铁螺纹连接管配件B 16.4 灰口铸铁螺纹连接管配件B 16.5 管法兰和法兰连接管配件B 16.9 对接焊锻钢管配件B 16.10 阀门密封面和端部之间的尺寸B 16.11 承插式焊接和螺纹连接的锻钢管配件B 16.14 具有管螺纹的铁基管塞,衬套和锁紧螺母B 16.15 青(铜)铸造螺纹连接管配件---125和250级B 16.20 管法兰的金属垫圈---环形,螺旋绕制形和夹套形B 16.21 管法兰和非金属平垫圈B 16.22 锻钢和铜合金钎焊接头承压管配件B 16.24 铸铜合金管法兰和法兰连接管配件---150,300,400,600,900,1500和2500级B 16.25 对接焊端部B 16.28 对接焊的锻钢小弯曲半径弯头和180。
