压力管道培训课件xx年xx月xx日contents •压力管道概述•压力管道的分类与等级划分•压力管道的安全技术要求•压力管道的检验与试验•压力管道事故预防与处理•压力管道维护与保养目录01压力管道概述压力管道的定义01压力管道是一种用于输送流体，如空气、水、石油、天然气等，的管状结构，它广泛应用于工业、能源、建筑等领域。
02压力管道通常是指利用流体输送介质，并具有一定压力的管道，其工作压力通常大于0.1MPa。
03压力管道作为一种特种设备，其安全运行关系到人民生命财产安全，因此国家对其设计、制造、安装、使用、检验、修理等环节都有严格的要求。
压力管道主要由管道系统、管件、阀门、法兰、支吊架等组成。
管道系统是压力管道的核心，它包括管道、管件、阀门等组成，用于输送流体。
管件是管道的连接件，它包括弯头、三通、异径管等，用于改变管道的方向或尺寸。
阀门是控制管道流体流动的部件，它包括截止阀、球阀、闸阀等，用于开启或关闭管道。
法兰是连接管道和设备的部件，它包括平焊法兰、对焊法兰等，用于固定管道和设备。
支吊架是支撑和吊挂管道的部件，它包括固定支架、滑动支架等，用于支撑和固定管道。
压力管道具有输送流体量大、输送距离远、工作压力高等特点。
压力管道的制造和安装需要符合国家相关的标准和规范，如《压力管道安全技术监察规程》等。
压力管道在使用过程中需要定期进行维护和检查，以确保其正常运转和安全使用。
由于压力管道的工作环境复杂，因此其设计、制造、安装、使用等环节都有严格的要求，以确保其安全运行。
02压力管道的分类与等级划分压力管道的分类用于工业生产中的流体输送，如蒸汽、空气、水、气体、腐蚀性介质等。
工业管道公用管道动力管道热力管道用于城市输水、输气、输油等公共管道系统。
用于传输动力源的流体，如蒸汽、压缩空气等。
用于传输高温、高压、易燃易爆等流体，如热水、蒸汽、石油等。
工作压力小于1.6MPa的管道。
压力管道的等级划分低压管道工作压力在1.6-10MPa之间的管道。

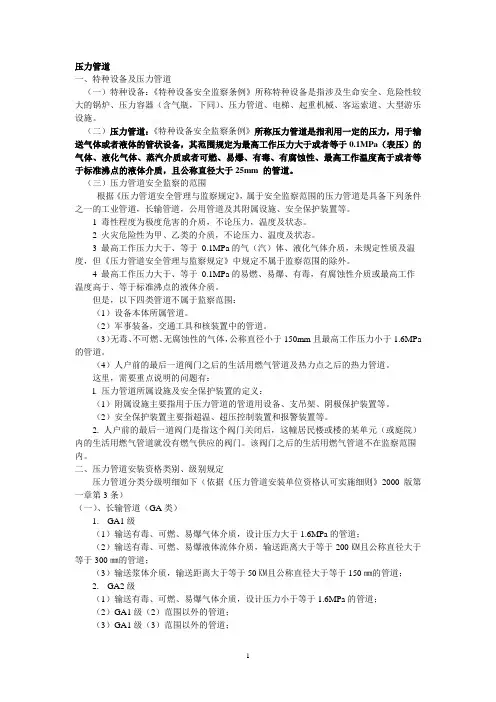

压力管道一、特种设备及压力管道（一）特种设备：《特种设备安全监察条例》所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶，下同）、压力管道、电梯、起重机械、客运索道、大型游乐设施。
（二）压力管道：《特种设备安全监察条例》所称压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm 的管道。
（三）压力管道安全监察的范围根据《压力管道安全管理与监察规定》，属于安全监察范围的压力管道是具备下列条件之一的工业管道，长输管道，公用管道及其附属设施、安全保护装置等。
1 毒性程度为极度危害的介质，不论压力，温度及状态。
2 火灾危险性为甲、乙类的介质，不论压力、温度及状态。
3 最高工作压力大于、等于0.1MPa的气（汽）体、液化气体介质，未规定性质及温度，但《压力管道安全管理与监察规定》中规定不属于监察范围的除外。
4 最高工作压力大于、等于0.1MPa的易燃、易爆、有毒，有腐蚀性介质或最高工作温度高于、等于标准沸点的液体介质。
但是，以下四类管道不属于监察范围：（1）设备本体所属管道。
（2）军事装备，交通工具和核装置中的管道。
（3）无毒、不可燃、无腐蚀性的气体，公称直径小于150mm且最高工作压力小于1.6MPa 的管道。
（4）人户前的最后一道阀门之后的生活用燃气管道及热力点之后的热力管道。
这里，需要重点说明的问题有：l. 压力管道所属设施及安全保护装置的定义：（1）附属设施主要指用于压力管道的管道用设备、支吊架、阴极保护装置等。
（2）安全保护装置主要指超温、超压控制装置和报警装置等。
2. 人户前的最后一道阀门是指这个阀门关闭后，这幢居民楼或楼的某单元（或庭院）内的生活用燃气管道就没有燃气供应的阀门。
该阀门之后的生活用燃气管道不在监察范围内。
