2018高考物理大一轮复习:第11章-交变电流、传感器(6份打包有课件)
- 格式:docx
- 大小:38.27 KB
- 文档页数:33

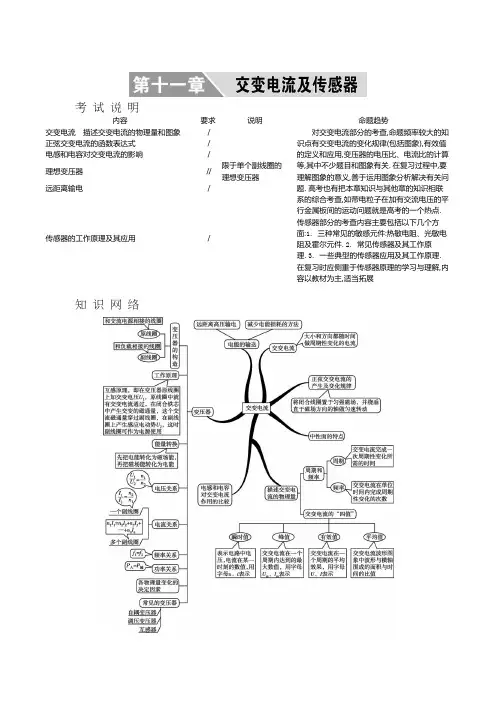

知识网络第1讲交变电流的产生和描述(本讲对应学生用书第171174页)考纲解读,认识交变电流的产生过程.2.理解周期和频率、峰值和有效值的物理意义.3.能用函数表达式和图象描述交变电流.基础梳理1交变电流:和都随时间做周期性变化的电流,简称.2.中性面:与磁感线的平面.当线圈位于中性面时,磁通量Φ为,磁通量的变化率为,即感应电动势为零.当线圈平面平行于磁场方向时,磁通量Φ为,磁通量的变化率,感应电动势为最大值.3.交变电流的最大值:有时也称峰值.当线圈平面与磁场方向平行时,感应电动势最大,E m=.4.交变电流的瞬时值:若从中性面开始计时,感应电动势的瞬时值表达式为;若从线圈平面与磁场方向平行的位置开始计时,感应电动势的瞬时值表达式为.5.交变电流的有效值:依据电流的来规定的,即在时间内,跟某一交变电流能使同一电阻产生相等热量的的数值,叫做该交变电流的有效值.正弦式电流有效值和峰值满足关系U=,I=.大小方向交变电流的产生1.对中性面的理解(1)中性面是与磁场方向垂直的平面,是假想的一个参考面.(2)线圈平面位于中性面时,穿过线圈平面的磁通量最大,而磁通量的变化率为零,产生的感应电动势为零.(3)线圈平面与中性面垂直时,穿过线圈平面的磁通量为零,但磁通量的变化率最大,产生的感应电动势最大.(4)线圈每经过中性面一次,电流方向就改变一次,线圈转动一周,两次经过中性面,所以电流的方向改变两次.2.交变电流瞬时值表达式的书写基本思路(1)确定交变电流的峰值,根据已知图象或由公式E m=nBSω求出相应的峰值.(2)明确线圈的初始位置,找出对应的函数关系式.①线圈从中性面开始转动,则i-t图象为正弦函数图象,函数式为i=I m sinωt.②线圈从垂直中性面开始转动,则i-t图象为余弦函数图象,函数式为i=I m cosωt.3.交变电流的规律使线圈在匀强磁场中做匀速转动而切割磁感线所产生的交变电流是正弦交变电流,以交流电动势为例,其规律的一般表达式为e=E m sin (ωt+φ0).把握交变电流规律的三个要素.E m ——交流电动势最大值:当线圈转到穿过线圈的磁通量为零的位置时,取得此值.应强调指出的是,E m 与线圈形状无关,与转轴位置无关,其表达式为E m =NBS ω.ω——交变电流频率:实际上就是交流发电机转子的转动角速度.它反映了交变电流变化的快慢程度,与交变电流的周期T 和频率f 间的关系为ω==2πf.φ0——交变电流初相:它由初始时线圈在磁场中的相对位置决定,实际上就是计时起点线圈平面与中性面间的夹角.典题演示1如图所示,矩形线圈边长为ab=20 cm ,ad=10 cm ,匝数N=100匝,磁场的磁感应强度B=0.01T .当线圈以50 r/s 的转速从图示位置开始逆时针匀速转动.求:(1) 线圈中感应电动势瞬时值表达式.(2) 从线圈开始转动起计时,经0.01 s 时感应电动势的瞬时值.【解析】 (1) 欲求出感应电动势的瞬时值表达式,则先要求出ω、εm 、φ0三个要素. 线圈旋转角速度为ω=2πf=100π rad/s , 感应电动势的最大值为εm =NBS ω=6.28 V , 刚开始转动时线圈平面与中性面夹角φ0= rad . 于是线圈中感应电动势的瞬时值表达式为e=6.28sin V .(2) 把t=0.01 s 代入上式,可求得此时感应电动势的瞬时值e'=6.28sin V =-3.14 V .则感应电动势的瞬时值大小为3.14V . 【答案】 (1) e=6.28sin V (2) 3.14 V交变电流的“四值”2. 对交变电流有效值的理解交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的,所以进行有效值计算时,要紧扣电流通过电阻生热(或热功率)进行计算.注意“三同”:即“相同电阻”上,“相同时间”内,产生“相同热量”.计算时“相同时间”要取周期的整数倍,一般取一个周期.注意:在交流电路中,电压表、电流表等电工仪表的示数均为交变电流的有效值.在没有具体说明的情况下,所给出的交变电流的电压、电流指的是有效值.典题演示2(多选)(2016·安徽“江南十校”联考)如图,处在垂直纸面向外、磁感应强度为B的匀强磁场中的矩形线框MNPQ,以恒定的角速度ω绕对角线NQ转动.已知MN长为l1,NP长为l2,线框电阻为R.t=0时刻线框平面与纸面重合,下列说法中正确的是()A. 矩形线框产生的感应电动势有效值为Bl1l2ωB. 矩形线框转过π时的电流为零C. 矩形线框转动一周,通过线框任意横截面的电荷量为D. 矩形线框转过π角度过程中产生的热量为【解析】产生正弦式交变电流,最大值为Bl1l2ω,所以有效值E=Bl1l2ω,A正确;转过π时,线圈平面与磁场垂直,磁通量最大,感应电动势为0,电流为0,B正确;转过一周通过横截面的电荷量为0,C错;转过π过程的热量Q=t==,D正确.【答案】 ABD典题演示3如图所示,边长为L的正方形线圈abdc的匝数为n,线圈电阻为r,外电路的电阻为R,ab 的中点和cd的中点的连线OO'恰好位于匀强磁场的边界上,磁感应强度为B.现使线圈以OO'为轴,以角速度ω匀速转动.求:(1)闭合电路中电流瞬时值的表达式.(2)线圈从图示位置转过90°的过程中电阻R上产生的热量.(3)电阻R上的最大电压.【解析】(1)线圈转动时,总有一条边切割磁感线,且ac边和bd边转动的线速度大小相等,当线框平行于磁场时,产生的感应电动势最大,为E m=nBLv=nBL·Lω=nBL2ω.由闭合电路欧姆定律可知I m=,当以图示位置为计时起点时,流过R的电流表达式为i=I m sinωt=sin ωt.(2)在线框由图示位置匀速转动90°的过程中,用有效值来计算电阻R上产生的热量Q=I2R·,其中I=,T=.即Q=I2R·=.(3)由部分电路欧姆定律可知电阻R上的最大电压U m=I m R=.【答案】(1) sin ωt(2)(3)交变电流的图象问题1.正弦式交变电流的e、u、i图象(如图所示).三个图象对应的表达式分别为e=E m sin ωt、u=U m sin ωt、i=I m sin ωt.2.由交变电流的图象可得出:(1)交变电流的周期和频率.(2)交变电流的最大值.(3)某一时刻对应的瞬时值.典题演示4(2016·苏锡常镇三模)两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动,线圈中产生的感应电动势e随时间t的变化关系分别如图中甲、乙所示,则下列说法中正确的是()A. 两交变电流的频率之比f甲∶f乙=1∶2B. 两交变电流电动势的有效值之比E甲∶E乙=3∶1C. t=1 s时,两线圈中的磁通量的变化率均为零D. t=1 s时,两线圈均处在与中性面垂直的位置上【解析】由图象可以看出T甲∶T乙=1∶2,所以两交流电的频率之比为f甲∶f乙=2∶1,A项错误;甲电动势最大值2V,乙电动势最大值6V,所以两交变电流电动势的有效值之比E甲∶E乙=1∶3,B项错误;e=,1s时两交变电流e=0,所以两线圈中磁通量的变化率均为零,C项正确;1s时,两线圈均处在中性面的位置,D项错误.【答案】 C典题演示5(多选)(2016·苏锡常镇二模)如图甲为风力发电的简易模型,在风力的作用下,风叶带动与其固定在一起的永磁铁转动,转速与风速成正比.某一风速时,线圈中产生的正弦式电流如图乙所示,则()甲乙A. 电流的表达式为i=0.6sin(10πt)AB. 磁铁的转速为10 r/sC. 风速加倍时电流的表达式为i=1.2sin(10πt)AD. 风速加倍时线圈中电流的有效值为0.6 A【解析】由图乙可知,产生的电流为正弦交变电流,i=I m sinωt,其中I m=0.6A,T=0.2s,而ω==10πrad/s,则i=0.6sin(10πt)A,A项正确;n=f==5r/s,B项错误;风速加倍时,角速度增大为原来的两倍,根据I m=可知,电流的最大值增大为原来的两倍,则风速加倍时电流的表达式为i=1.2sin(20πt)A,C项错误;根据I=,风速加倍时I'== A=0.6 A,D项正确.【答案】 AD1.如图所示为一交流电压随时间变化的图象.每个周期的前三分之一周期内电压按正弦规律变化,后三分之二周期电压恒定.根据图中数据可得,此交流电压的有效值为()A. 7.5VB. 8VC. 2 VD. 3 V【解析】取一个周期分析,有×1×10-2+×2×10-2=×3×10-2,解得U有效=2 V,C正确.【答案】 C2.(2016·镇江一模)如图甲所示,矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动,产生的交流电动势随时间变化规律的图象如图乙所示.已知线圈内阻为1.0Ω,外接灯泡的电阻为9.0Ω.则()甲乙A. 交流电压表V的示数为20VB. 电路中的电流方向每秒钟改变5次C. 灯泡消耗的电功率为36WD. 电动势e的瞬时值表达式为e=20cos(10πt)V【解析】电压表的示数为路端电压的有效值,应该是18V,A项错误;周期为0.2s,每秒电流方向改变10次,B 项错误;灯泡消耗的电功率为P== W=36W,C项正确;电动势的最大值为20 V,D项错误.【答案】 C3.(多选)(2016·金陵中学)如图甲所示是一台交流发电机构造示意图,产生交变电流的感应电动势随时间变化的正弦规律如图乙.发电机线圈电阻为1 Ω,外接电阻为4 Ω,则()A. 该交变电流的频率为25 HzB. 电压表的示数为4 VC. 在t=0.01 s时刻,电路中电流的瞬时值为1 AD. 若线圈转速变为原来的2倍,耐压值为5 V的电容器与外接电阻并联而不会被烧坏【解析】由图知,周期是0.04 s,频率为25 Hz,A正确;电源电压的有效值E= V,电压表示数U==2 V,B错误;由i=得,i=1 A,C正确;由E m=NBSω得转速变为原来的2倍,电动势最大值也变为原来的2倍,U m=8 V,电容器烧坏,D 错误.【答案】 AC4.(多选)如图所示是小型交流发电机的示意图,线圈绕垂直于磁场方向的水平轴OO'沿逆时针方向以角速度w匀速转动,线圈的匝数为n、电阻为r,外接电阻为R,A为交流电流表.线圈从图示位置(线圈平面平行于磁场方向)开始转过时的感应电流为I.下列说法中正确的是()A. 电流表的读数为2IB. 转动过程中穿过线圈的磁通量的最大值为C. 从图示位置开始转过的过程中,通过电阻R的电荷量为D. 线圈转动一周的过程中,电阻R上产生的热量为【解析】线圈中产生感应电动势最大值E m=nBSω,线框转过时的感应电流为I=I m cos=·cos=,感应电动势有效值E=,则电流的有效值为I'===I,A错误;从垂直中性面位置开始计时e=E m cosωt,所以有E m cos=I(R+r),又知道E m=nBSω=nΦω,两式联立可得Φ=,B正确;从图示位置开始,线圈转过的过程中,磁通量变化为ΔΦ=Φ2-Φ1=BS sin-0=BS,根据法拉第电磁感应定律=n,根据欧姆定律=,根据电流定义=,联立可得q=,C正确;根据公式Q=I'2RT,可得Q=,D正确.【答案】 BCD5.(多选)(2016·全国卷Ⅲ)如图所示,M为半圆形导线框,圆心为O M;N是圆心角为直角的扇形导线框,圆心为O N;两导线框在同一竖直面(纸面)内;两圆弧半径相等;过直线O M O N的水平面上方有一匀强磁场,磁场方向垂直于纸面.现使线框M、N在t=0时从图示位置开始,分别绕垂直于纸面、且过O M和O N的轴,以相同的周期T逆时针匀速转动,则()A. 两导线框中均会产生正弦式交变电流B. 两导线框中感应电流的周期都等于TC. 在t=时,两导线框中产生的感应电动势相等D. 两导线框的电阻相等时,两导线框中感应电流的有效值也相等【解析】设导线圈半径为l,角速度为ω,两导线框切割磁感线的等效长度始终等于圆弧半径,因此在产生感应电动势时其瞬时感应电动势大小始终为E=Bωl2,但进磁场和出磁场时电流方向相反,所以线框中应该产生方波式交变电流,如图所示,A错误;由T=可知两导线框中感应电流的周期相同,均为T,B正确;在t=时,两导线框均在切割磁感线,故两导线框中产生的感应电动势均为Bωl2,C正确;对于线框M,有·+·=·T,解得U有M=E,对于线框N,有·+0+·+0=·T,解得U有N=E,故两导线框中感应电流的有效值并不相等,D错误.【答案】 BC6.(2015·南师附中)如图所示,矩形线圈面积为0.05 m2,共100匝,线圈总电阻为1 Ω,与外电阻R=9 Ω相连,当线圈在B= T的匀强磁场中绕OO'以转速n=300 r/min匀速转动时,求:(1)若从线圈处于中性面开始计时,写出电动势的瞬时值表达式.(2)两电表的示数.(3)线圈转过 s时,电动势的瞬时值.(4)线圈转过 s的过程中,通过电阻R的电荷量.(5)线圈匀速转动一周外力做的功.【解析】(1)因为E m=NBSω,ω=2πn,其中n=300 r/min=5 r/s,代入数据可得ω=10π rad/s,E m=100 V.若从线圈处于中性面时开始计时,则e=E m sin ωt,所以电动势的瞬时值表达式为e=100sin(10πt) V.(2)两电表的示数为交变电流的有效值I===5 A,U E=IR=45 V.(3)当线圈转过 s时,电动势的瞬时值e=100sin V=50 V.(4)线圈转过t= s的过程中,通过电阻R的电荷量为q=Δt=Δt=Δt=N,而ΔΦ=Φ1-Φ2=BS=BS,综合解得q== C.(5)线圈匀速转动一周,外力做功与电流做功相等,计算电功时必须用有效值,即W=T=100 J.【答案】(1)e=100sin(10πt)V(2) 5 A45 V(3) 50 V(4) C(5) 100 J温馨提示:趁热打铁,事半功倍.请老师布置同学们及时完成《配套检测与评估》中的练习.第2讲变压器远距离输电(本讲对应学生用书第174177页)考纲解读.2.能熟练运用电压、电流与匝数的关系进行有关计算.3.了解感抗和容抗的概念.4.会分析计算远距离输电问题.基础梳理:如图所示,变压器是由和绕在铁芯上的组成的.(1)原线圈:与交流电源连接的线圈,也叫线圈.(2)副线圈:与连接的线圈,也叫线圈.2.变压器的原理:电流通过原线圈时在铁芯中激发磁场,由于电流的、在不断变化,铁芯中的磁场也在不断变化,变化的磁场在副线圈中产生,所以尽管两个线圈之间没有导线相连,副线圈也能够输出电流.是变压器工作的基础.3.理想变压器:没有的变压器,即功率等于功率.4.基本关系式(1)功率关系:.(2)电压关系:有两个线圈时,;有多个副线圈时,=.(3)电流关系:只有一个副线圈时,=.由P入=P出及P=UI推出有多个副线圈时,U1I1=.5.电感和电容对交变电流的阻碍作用可概括为:电感是、,、;电容是、,、.6.远距离输电(1)根据P损=,降低输电损耗有两种方法:①减小输电线的电阻.②减小输电线中的电流:在输送功率一定的情况下,根据P=UI,要减小电流,必须提高.(2)远距离输电的功率损失.输送功率一定时,线路电流I=,输电线上损失的功率P损=I2R线=,可知P损∝.远距离输=P+P.两个线圈(1)初级理想变压器1.理想变压器的构造、原理及特征构造:两组线圈(原、副线圈)绕在同一个闭合铁芯上构成,如图所示.原理:其工作原理是利用了电磁感应现象.特征:正因为是利用电磁感应现象来工作的,所以变压器只能使用交流电压.2.理想变压器的理想化条件及规律理想变压器是一种理想化的物理模型,是没有能量损失的变压器.应牢固掌握其基本关系:(1)功率关系P入=P出.(2)电压关系=.(3)电流关系=(只有一组副线圈).典题演示1(多选)(2016·新课标全国卷Ⅲ)如图所示,理想变压器原、副线圈分别接有额定电压相同的灯泡L1和L2.当输入电压U为灯泡额定电压的10倍时,两灯泡均能正常发光.下列说法中正确的是()A. 原、副线圈匝数比为9∶1B. 原、副线圈匝数比为1∶9C. 此时L1和L2的电功率之比为9∶1D. 此时L1和L2的电功率之比为1∶9【解析】设灯泡的额定电压为U0,则输入电压U=10U0,由于两灯泡均正常发光,故原线圈两端的电压U1=U-U0=9U0,副线圈两端的电压U2=U0,所以原、副线圈的匝数比n1∶n2=U1∶U2=9∶1,A正确,B错误;原、副线圈的电流之比I1∶I2=n2∶n1=1∶9,由电功率P=UI可知,L1和L2的电功率之比为1∶9,C错误,D正确.【答案】 AD典题演示2(2016·新课标全国卷Ⅰ)一含有理想变压器的电路如图所示,图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电源,输出电压的有效值恒定.当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I.该变压器原、副线圈匝数比为()A. 2B. 3C. 4D. 5【解析】开关断开时,原、副线圈的电流比=,通过R2的电流I2=,副线圈的输出电压U2=I2(R2+R3)=,由=可得原线圈两端的电压U1=5I,则U=U1+IR1=5I+3I;开关闭合时,原、副线圈的电流比=,通过R2的电流I'2=,副线圈的输出电压U'2=I'2R2=,由=可得原线圈两端的电压U'1=4I,则U=U'1+4IR1=4I+12I,解得=3.选项B正确.【答案】 B理想变压器原、副线圈的制约关系和动态问题分析1.制约关系(1)电压制约:当变压器原、副线圈的匝数比一定时,输出电压U2由输入电压U1决定,即U2=,可简述为“原制约副”.(2)电流制约:当变压器原、副线圈的匝数比一定,且输入电压U1确定时,原线圈中的电流I1由副线圈中的输出电流I2决定,即I1=,可简述为“副制约原”.(3)负载制约:变压器副线圈中的功率P2由用户负载决定,P2=P负1+P负2+…;变压器副线圈中的电流I2由用户负载及电压U2决定,即I2=.2.动态问题分析的思路可表示为:U1U2I2I1P1.典题演示3(2016·天津卷)如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表.下列说法中正确的是()A. 当滑动变阻器的滑动触头P向上滑动时,R1消耗的功率变大B. 当滑动变阻器的滑动触头P向上滑动时,电压表V示数变大C. 当滑动变阻器的滑动触头P向上滑动时,电流表A1示数变大D. 若闭合开关S,则电流表A1示数变大,A2示数变大【解析】滑动变阻器的滑动触头P向上滑动时,滑动变阻器接入电路的阻值变大,总电阻也变大,而副线圈两端的电压没有变化,所以干路中的电流减小,R1消耗的功率变小,A错误;干路中的电流变小,R1两端的电压变小,并联电路的电压变大,即电压表V示数变大,B正确;由于变压器副线圈干路中的电流变小,所以原线圈中的电流变小,即电流表A1的示数变小,C错误;闭合开关S后,并联电路的阻值变小,总电阻也变小,干路中的电流变大,R1两端的电压变大,并联电路的电压变小,通过R2的电流变小,即电流表A2示数变小,因变压器的功率变大,故电流表A1示数变大,D错误.【答案】 B典题演示4(多选)(2014·新课标Ⅱ)如图所示,一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表A接正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端.假设该二极管的正向电阻为零,反向电阻为无穷大.用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd,则()A. U ab∶U cd=n1∶n2B. 增大负载电阻的阻值R,电流表的读数变小C. 负载电阻的阻值越小,c、d间的电压U cd越大D. 将二极管短路,电流表的读数加倍【解析】经交流电压表、交流电流表测得的值均为有效值,根据变压器公式=得到输出电压,而输出电压U2不等于c、d端电压,因二极管具有单向导电性,输入电压通过变压器变压后经二极管整流后有效值发生变化,U cd==,则U ab∶U cd=n1∶n2,故A错误;增大负载电阻的阻值R,U ab不变,U cd也不变,根据P出=可知输出功率减小,根据理想变压器的输入功率等于输出功率可知,输入功率必减小,故电流表读数变小,B正确,C错误;二极管短路时,U'cd=U2,输出功率P出'===2P出,故输入功率P1也加倍,而输入电压U1不变,根据P1=U1I1得电流表读数加倍,D 正确.【答案】 BD远距离输电远距离输电时,由于输电线路上存在电阻,根据电流热效应Q=I2Rt,总有一部分电能损失在输电线路上.减少线路上的电能损失,有两种方法:一是减小导线上的电阻;二是减小输电线上通过的电流.根据P=UI可知,通过减小输电线的电流,可减少输电线的能量损失,即采用高压输电,这是减少线路电能损失的有效方法(如图).1.输电过程的电压关系:2.输电过程功率的关系:P出=P损+P用.典题演示5(2015·福建卷)如图所示为远距离输电示意图,两变压器均为理想变压器,升压变压器T 的原、副线圈匝数分别为n1、n2 .在T的原线圈两端接入一电压u=U m sin ωt的交流电源,若输送电功率为P,输电线的总电阻为2r,不考虑其他因素的影响,则输电线上损失的电功率为()A. B.C. 4rD. 4r【解析】升压变压器T的原线圈两端电压的有效值为U1=;由变压关系可得=,则U2=;因为输送电功率为P,输电线中的电流为I2==,则输电线上损失的电功率为ΔP=(2r)=.故选项C正确.【答案】 C典题演示6发电机的端电压为220 V,输出电功率为44 kW,输电导线的电阻为0.2 Ω,如果用原、副线圈匝数之比为1∶10的升压变压器升压,经输电线路后,再用原、副线圈匝数比为10∶1的降压变压器降压供给用户.(1)求用户得到的电压和功率.(2)若不经过变压而直接送到用户,求用户得到的功率和电压.【解析】该题是输电线路的分析和计算问题,结合电路结构和输电过程中的电压关系和电流关系可解此题.线路图如图所示.(1)升压变压器副线圈的输出电压U2=U1=2 200 V,升压变压器副线圈输出电流I2=I1,升压变压器原线圈输入电流,由P=U1I1得所以I1== A=200 A,则I2=I1=20 A.输电线路上的电压损失和功率损失分别为U R=I2R=4 V,P R=R=0.08 kW.加到降压变压器原线圈上的输入电流和电压分别为I3=I2=20 A,U3=U2-U R=2 196 V.降压变压器副线圈的输出电压和电流分别为U4=U3=219.6 V,I4=I3=200 A,用户得到的功率P4=U4I4=43.92 kW.(2)若不采用高压输电,线路损失电压为U R'=I1R=40 V,用户得到的电压U'=U1-U R'=180 V.用户得到的功率为P'=U'I1=36 kW.【答案】(1) 219.6V43.92kW(2) 180V36kW1.(2016·南通一模)如图所示的电路中,理想变压器原、副线圈的匝数比n1∶n2=22∶1,原线圈接u1=220sin(100πt)V的交流电源,电阻R=10Ω,电流表、电压表均为理想电表,则()A.电压表的读数为10 VB.电流表的读数为22AC. 电阻R消耗的功率为10 WD.变压器的输出功率为10W【解析】电压表读数有效值为10V,A项错误;电流表读数为有效值1A,B项错误;电阻R消耗的功率为P=I2R,代入电流有效值计算得10W,C项错误;变压器的输出功率即为电阻R消耗的功率,D项正确.【答案】 D2.(2016·四川卷)如图所示,接在家庭电路上的理想降压变压器给小灯泡L供电,如果将原、副线圈减少相同匝数,其他条件不变,则()A. 小灯泡变亮B. 小灯泡变暗C. 原、副线圈两端电压的比值不变D. 通过原、副线圈电流的比值不变【解析】由变压器相关知识得=,原、副线圈减去相同的匝数n后:==,-=<0,则说明变压器原、副线圈的匝数比变大,则可得出C、D错误.由于原线圈电压恒定不变,则副线圈电压减小,小灯泡实际功率减小,小灯泡变暗,A 错误,B正确.【答案】 B3.(2016·江苏卷)一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈.在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针旋转到N点的过程中()A. U2>U1,U2降低B. U2>U1,U2升高C. U2<U1,U2降低D. U2<U1,U2升高【解析】变压器原副线圈两端电压与匝数成正比,原线圈匝数多于副线圈匝数,故U1>U2.将滑动触头从M点顺时针转动到N点,副线圈匝数变少,U2降低,C项正确.【答案】 C4.(多选)(2016·盐城中学)如图所示,在远距离输电电路中,发电厂的输出电压和输电电线的电阻均不变,变压器、电表均为理想化的.若发电厂的输出功率减小,则下列说法中正确的是()A. 电压表V1示数减小,电流表A1减小B. 电压表V2示数增大,电流表A2减小C. 输电线上损耗功率增大D. 用户总功率与发电厂的输出功率的比值增大【解析】根据=得电压表V1两端的电压U1不变,选项A错误;根据P出=U1I1得通过电流表A1的电流I1将减小,根据=得通过电流表A2的电流I2将减小,降压变压器原线圈两端的电压U=U1-I1R线将增大,根据=得电压表V2两端的电压U2增大,选项B正确;输电线上损耗功率P线=R线将减小,选项C错误;用户总功率与发电厂的输出功率的比值为=U2随着U2的增大而增大,选项D正确.【答案】 BD5.(多选)(2016·南京、盐城三模)如图所示,手播发电机产生正弦交变电流,经理想变压器给灯泡L供电.当线圈以角速度ω匀速转动时,额定电压为U的灯泡正常发光.已知发电机线圈的电阻为r,灯泡正常发光时的电阻为R,其他电阻不计,变压器原线圈与副线圈的匝数比为n∶1,则()A. 电压表的读数为B. 原线圈中的电流为C. 从中性面开始计时,原线圈输入电压的瞬时值表达式为u=nU sin ωtD. 发电机的线圈中产生的电动势有效值为U【解析】变压器原、副线圈电压与匝数成正比,故电压表读数应为nU,A项错误;副线圈电流为,则原线圈电流为·=,B项正确;原线圈电压的最大值为nU,且从中性面开始计时,C项正确;发电机电动势的有效值应为内外电压之和,即nU+r=U,D项错误.【答案】 BC6.某小型实验水电站输出功率是20kW,输电线路总电阻是6Ω.(1)若采用380V的电压输电,求输电线路损耗的功率.(2)若改用5000V的高压输电,用户端利用n1∶n2=22∶1的变压器降压,求用户得到的电压.【解析】(1)输电线上的电流为。

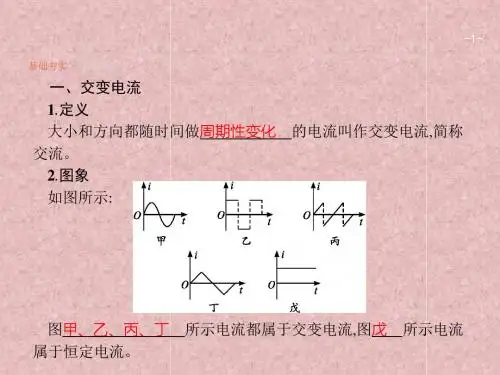

2018高考物理大一轮复习:第11章-交变电流、传感器(6份打包有课件)本资料为woRD文档,请点击下载地址下载全文下载地址第1节交变电流的产生及描述一、交变电流的产生和变化规律.交变电流:大小和方向都随时间做周期性变化的电流.2.正弦交流电产生:在匀强磁场里,线圈绕垂直于磁场方向的轴匀速转动.中性面①定义:与磁场垂直的平面.②特点:线圈位于中性面时,穿过线圈的磁通量最大,磁通量的变化率为零,感应电动势为零.线圈每经过中性面一次,电流的方向就改变一次.变化规律①电动势:e=Emsinωt.②电压:u=Umsin_ωt.③电流:i=Imsin_ωt.图象二、描述交变电流的物理量.交变电流的周期和频率的关系:T=1f.2.峰值和有效值峰值:交变电流的峰值是它能达到的最大值.有效值:让交变电流与恒定电流分别通过大小相同的电阻,如果在交流的一个周期内它们产生的热量相等,则这个恒定电流I、恒定电压U就是这个交变电流的有效值.正弦式交变电流的有效值与峰值之间的关系I=Im2,U=Um2,E=Em2.3.平均值:E=nΔΦΔt.[自我诊断].判断正误交变电流的主要特征是电流的方向随时间周期性变化.大小变化而方向不变的电流也叫交变电流.线圈经过中性面时产生的感应电动势最大.在一个周期内,正弦交流电的方向改变两次.最大值和有效值之间的2倍关系只适用于正弦交流电.交流电压表及交流电流表的读数均为峰值.2.矩形线圈的面积为S,匝数为n,在磁感应强度为B 的匀强磁场中,绕垂直于磁场的轴oo′以角速度ω匀速转动.当转到线圈平面与磁场垂直的图示位置时A.线圈中的电动势为nBSωB.线圈中的电动势为0c.穿过线圈的磁通量为0D.穿过线圈的磁通量变化率最大解析:选B.图示时刻线框的四边都不切割磁感线,不产生感应电动势,即线圈中的电动势为0,故选项A错误,选项B正确;图示时刻线框与磁场垂直,磁通量最大,为Φ=BS,故选项c错误;图示位置线圈中的电动势为0,根据法拉第电磁感应定律E=nΔΦΔt可知穿过线圈的磁通量变化率为0,故选项D错误.3.某小型发电机产生的交变电动势为e=50sin100πt.对此电动势,下列表述正确的有A.最大值是502VB.频率是100Hzc.有效值是252VD.周期是0.02s解析:选cD.由e=Emsinωt=50sin100πt可知,Em =50V,E有效=Em2=252V,ω=100πrad/s,T=2πω=0.02s,f=50Hz,c、D正确.4.一个小型电热器若接在输出电压为10V的直流电源上,消耗电功率为P;若把它接在某个正弦交流电源上,其消耗的电功率为P2.如果电热器电阻不变,则此交流电源输出电压的最大值为A.5VB.52Vc.10VD.102V解析:选c.电热器接到直流电源上,由功率表达式P=U2R可知,P=U21R=100R.当其接到交流电源时,有P2=U22R,则U2=22U1,U2为正弦交流电的有效值,则此交流电的最大值Um=2U2=10V,c正确.5.某手摇交流发电机,其线圈绕垂直于匀强磁场方向的轴匀速转动,产生的交变电流i随时间t变化的图象如图,由图象可知A.该交变电流频率是0.4HzB.该交变电流有效值是0.8Ac.该交变电流瞬时值表达式是i=0.8sinAD.t=0.1s时穿过线圈平面的磁通量最大解析:选c.根据电流随时间变化的图象知,交流电的周期为0.4s,故交流电的频率为2.5Hz,A错误;交变电流的最大值为0.8A,有效值为0.42A,B错误;把ω=2πT=5πrad/s代入正弦式交变电流的瞬时值表达式得i=0.8sinA,c正确;t=0.1s时,电流最大,此时穿过线圈平面的磁通量为零,D错误.考点一正弦交变电流的产生与瞬时值表达式.正弦式交变电流的变化规律及对应图象函数图象磁通量Φ=Φm•cosωt=BScosωt电动势e=Em•sinωt=nBSωsinωt电压u=Um•sinωt=REmR+rsinωt电流i=Im•sinωt=EmR+rsinωt2.两个特殊位置的特点线圈平面与中性面重合时,S⊥B,Φ最大,ΔΦΔt=0,e=0,i=0,电流方向发生改变.线圈平面与中性面垂直时,S∥B,Φ=0,ΔΦΔt最大,e最大,i最大,电流方向不改变.考向1:正弦交变电流的产生解决此类问题的关键在于把线圈在匀强磁场中的具体位置与转动的时刻对应好,也就是电流的变化规律与线圈在磁场中转动的具体情境对应好.交变电动势的最大值Em=nBSω,与转轴位置无关,与线圈形状无关.[典例1] 如图所示,矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动,当线圈平面转到与磁场方向平行时A.线圈绕P1转动时的电流等于绕P2转动时的电流B.线圈绕P1转动时的电动势小于绕P2转动时的电动势c.线圈绕P1和P2转动时电流的方向相同,都是a→b →c→d→aD.线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力解析线圈绕垂直于磁场方向的轴转动产生交变电流,产生的电流、电动势及线圈各边所受安培力大小与转轴所在位置无关,故A对,B、D错;图示时刻产生电流的方向为a →d→c→b→a,故c错.答案 A考向2:交变电流的图象由图象可读出交变电流的电压或电流的最大值,进而利用正弦式交变电流最大值与有效值的关系得到有效值.由图象可读出交变电流的变化周期T,然后计算得出角速度ω=2πT.根据最大值、角速度等信息可以写出交变电流的瞬时值表达式.[典例2] 如图甲所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动,产生的交变电动势如图乙中曲线a、b所示,则下列说法正确的是A.曲线a表示的交变电动势瞬时值ea=36sin25πtVB.曲线b表示的交变电动势最大值为28.8Vc.t=5×10-2s时,曲线a、b对应的感应电动势大小之比为32∶2D.t=6×10-2s时,曲线a对应线框的磁通量最大,曲线b对应线框的磁通量为0解析由图乙可知,Ema=36V,ωa=2πTa=2π8×10-2rad/s=25πrad/s,则曲线a表示的交变电动势瞬时值ea=Emasinωat=36sin25πtV,故A正确;由图乙知曲线a、b表示的交变电流的周期之比为Ta∶Tb=∶=2∶3,由ω=2πT可知ωa∶ωb=Tb∶Ta=3∶2,所以曲线a、b表示的交变电动势的最大值之比Ema∶Emb=NBSωa∶NBSωb=ωa∶ωb=3∶2,又知Ema=36V,则Emb=24V,故B错误;曲线a表示的交变电动势瞬时值ea=36sin25πtV,曲线b表示的交变电动势瞬时值eb=24sin2π12×10-2tV,将t=5×10-2s代入,得ea=-182V,eb=12V,|ea|∶eb=32∶2,故c正确;由图乙知t=6×10-2s时,a的电动势最大,对应线框的磁通量为0,b的电动势为0,对应线框的磁通量最大,故D错误.答案Ac考向3:交变电流瞬时值的书写交变电流瞬时值表达式的推导思路先求电动势的最大值Em=nBSω;求出角速度ω,ω=2πT;明确从哪一位置开始计时,从而确定是正弦函数还是余弦函数;写出瞬时值的表达式.[典例3] 图甲是交流发电机模型示意图.在磁感应强度为B的匀强磁场中,有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴oo′转动,由线圈引出的导线ae和df分别与两个跟线圈一起绕oo′转动的金属圆环相连接,金属圆环又分别与两个固定的电刷保持滑动接触,这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路.图乙是线圈的主视图,导线ab和cd分别用它们的横截面来表示.已知ab长度为L1,bc长度为L2,线圈以恒定角速度ω逆时针转动.线圈平面处于中性面位置时开始计时,试推导t时刻整个线圈中的感应电动势e1的表达式;线圈平面处于与中性面成φ0夹角位置时开始计时,如图丙所示,试写出t时刻整个线圈中的感应电动势e2的表达式.解析矩形线圈abcd在磁场中转动时,ab、cd切割磁感线,且转动的半径为r=L22,转动时ab、cd的线速度v=ωr=ωL22,且与磁场方向的夹角为ωt,所以,整个线圈中的感应电动势e1=2BL1vsinωt=BL1L2ωsinωt.当t=0时,线圈平面与中性面的夹角为φ0,则t时刻时,线圈平面与中性面的夹角为ωt+φ0故此时感应电动势的瞬时值e2=2BL1vsin=BL1L2ωsin答案e1=BL1L2ωsinωt e2=BL1L2ωsin交变电流图象问题的三点注意①只有当线圈从中性面位置开始计时,电流的瞬时值表达式才是正弦形式,其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关.②注意峰值公式Em=nBSω中的S为有效面积.③在解决有关交变电流的图象问题时,应先把交变电流的图象与线圈的转动位置对应起来,再根据特殊位置求特征解.瞬时值书写的两关键①确定正弦交变电流的峰值,根据已知图象或由公式Em =nBSω,求出相应峰值.②明确线圈的初始位置,找出对应的函数关系式.a.线圈从中性面位置开始转动,则i-t图象为正弦函数图象,函数式为i=Imsinωt,图象如图甲所示.b.线圈从垂直中性面位置开始转动,则i-t图象为余弦函数图象,函数式为i=Imcosωt.图象如图乙所示.考点二交变电流有效值的计算.公式法利用E=Em2、U=Um2、I=Im2计算,只适用于正弦式交变电流.2.利用有效值的定义计算计算时“相同时间”至少取一个周期或为周期的整数倍.3.利用能量关系当有电能和其他形式的能转化时,可利用能的转化和守恒定律来求有效值..通过一阻值R=100Ω的电阻的交变电流如图所示,其周期为1s.电阻两端电压的有效值为A.12VB.410Vc.15VD.85V解析:选 B.由题意结合有效值的定义可得I2RT=2I21R25T+I22R110T,将I1=0.1A,I2=0.2A代入可得流过电阻的电流的有效值I=1025A,故电阻两端电压的有效值为IR=410V,选项B正确.2.如图所示为一交变电流随时间变化的图象,则此交变电流的有效值为A.2AB.22Ac.5AD.3A解析:选c.由图象可知此交变电流的周期是2s.设交变电流的有效值为I,周期为T,则I2RT=222R•T2+422R•T2,解得I=5A,故选c.3.如图所示为一交变电流的电压随时间变化的图象,正半轴是正弦曲线的一个部分,则此交变电流的电压的有效值是A.34VB.5Vc.522VD.3V解析:选c.设其有效值为U,根据交变电流的有效值定义和题图中电流特点可得,在一个周期内有U21Rt1+U22Rt2=U2Rt,即32V22×1R×0.01s+2×1R×0.01s=U2×1R×0.02s,解得U=522V,故c正确.4.如图所示为一个经双可控硅调节后加在电灯上的电压,正弦交流电的每一个二分之一周期中,前面四分之一周期被截去,则现在电灯上电压的有效值为A.UmB.Um2c.Um3D.Um2解析:选D.由题给图象可知,交流电压的变化规律具有周期性,用电流热效应的等效法求解.设电灯的阻值为R,正弦式交流电压的有效值与峰值的关系是U=Um2,由于一个周期内半个周期有交流电压,一周期内交流电产生的热量为Q=Um22R•T2=U2m2R•T2,设交流电压的有效值为U,由电流热效应得Q=U2m2R•T2=U2R•T,所以该交流电压的有效值U=Um2,D正确.有效值求解的三点注意计算有效值时要注意根据电流的热效应,抓住“三同”:“相同时间”内“相同电阻”上产生“相同热量”列式求解.利用两类公式Q=I2Rt和Q=U2Rt可分别求得电流有效值和电压有效值.若图象部分是正弦交流电,其中的从零开始的14周期整数倍的部分可直接应用正弦式交变电流有效值与最大值间的关系Im=2I、Um=2U求解.考点三正弦交变电流的“四值”物理含义重要关系适用情况瞬时值交变电流某一时刻的值e=Emsinωti=Imsinωt计算线圈某时刻的受力最大值最大的瞬时值Em=nBSωIm=EmR+r确定用电器的耐压值,如电容器、晶体管等的击穿电压有效值跟交变电流的热效应等效的恒定电流值对正(余)弦式交流电:E=Em2U=Um2I=Im2①计算与电流热效应相关的量,如功、功率、热量等;②交流电表的测量值;③电气设备所标注的额定电压、额定电流;④保险丝的熔断电流平均值交变电流图象中图线与时间轴围成面积与时间的比值E=nΔΦΔtI=ER+r计算通过电路某一截面的电荷量:q=I•t.小型手摇发电机线圈共N匝,每匝可简化为矩形线圈abcd,磁极间的磁场视为匀强磁场,方向垂直于线圈中心轴oo′,线圈绕oo′匀速转动,如图所示.矩形线圈ab边和cd边产生的感应电动势的最大值都为e0,不计线圈电阻,则发电机输出电压A.峰值是e0B.峰值是2e0c.有效值是22Ne0D.有效值是2Ne0解析:选D.因每匝矩形线圈ab边和cd边产生的电动势的最大值都是e0,每匝中ab和cd串联,故每匝线圈产生的电动势的最大值为2e0.N匝线圈串联,整个线圈中感应电动势的最大值为2Ne0,因线圈中产生的是正弦交流电,则发电机输出电压的有效值E=2Ne0,故选项D正确.2.如图所示,面积为S的矩形线圈共N匝,线圈总电阻为R,在磁感应强度为B、方向垂直纸面向里的匀强磁场中以竖直线oo′为轴,以角速度ω匀速旋转,图示位置c与纸面共面,位置A与位置c成45°角.线圈从位置A转过90°到达位置B的过程中,下列说法正确的是A.平均电动势为22πNBSωB.通过线圈某一截面的电荷量q=22NBSRc.在此转动过程中,外界对线圈做的总功为N2B2S2πω4RD.在此转动过程中,电流方向会发生改变解析:选Ac.线圈从位置A转过90°到达位置B的过程中,ΔΦ=2BScos45°=2BS,Δt=π2ω,根据E=NΔΦΔt,得E=22πNBSω,故A正确.根据E=NΔΦΔt,q=ERΔt=NΔΦR=2BSNR,故B错误.产生电动势的峰值Em =NBSω,则有效值E=Em2=NBSω2,则w=Q=E2RΔt=N2B2S2πω4R,故c正确.线圈每经过中性面一次,电流方向改变,线圈从位置A转过90°到达位置B的过程中,电流方向不变,故D错误.3.将阻值为100Ω的电阻丝绕成一个110匝的闭合矩形线圈,让其在匀强磁场中绕垂直于磁场方向的轴匀速转动,产生的感应电动势如图乙所示.则可以判断A.t=0时刻线圈应转到图甲所示的位置B.该线圈的转速为100πr/sc.穿过线圈的磁通量的最大值为150πwbD.线圈转一周所产生的电热为9.68j解析:选D.t=0时刻产生的电动势为零,所以线圈应处于中性面即线圈与磁场垂直的位置,故A错误;据图乙可知,T=0.02s,据T=2πω可得ω=100πrad/s,所以转速为50r/s,故B错误;据Em=nBSω可知,BS=311110×100πwb=9×10-3wb,故c错误;据峰值可知,E=0.707Em=220V,据焦耳定律可知,线圈转一周产生的热量Q=E2R•T=9.68j,故D正确.4.如图所示,N=50匝的矩形线圈abcd,ab边长l1=20cm,ad边长l2=25cm,放在磁感应强度B=0.4T的匀强磁场中,外力使线圈绕垂直于磁感线且通过线圈中线的oo′轴以n=3000r/min的转速匀速转动,线圈电阻r=1Ω,外电路电阻R=9Ω,t=0时线圈平面与磁感线平行,ab边正转出纸外、cd边转入纸里.求:t=0时感应电流的方向;感应电动势的瞬时值表达式;线圈转一圈外力做的功;从图示位置转过90°的过程中流过电阻R的电荷量.解析:根据右手定则,线圈感应电流方向为adcba.线圈的角速度ω=2πn=100πrad/s图示位置的感应电动势最大,其大小为Em=NBl1l2ω代入数据得Em=314V感应电动势的瞬时值表达式e=Emcosωt=314cosV.电动势的有效值E=Em2线圈匀速转动的周期T=2πω=0.02s线圈匀速转动一圈,外力做功大小等于电功的大小,即w=I2T=E2R+r•T代入数据得w=98.6j.从t=0起转过90°过程中,Δt内流过R的电荷量:q=NΔΦR+rΔtΔt=NBΔSR+r=NBl1l2R+r代入数据得q=0.1c.答案:感应电流方向沿adcba e=314cosV 98.6j 0.1c交变电流“四值”应用的几点提醒在解答有关交变电流的问题时,要注意电路结构.注意区分交变电流的最大值、瞬时值、有效值和平均值,最大值是瞬时值中的最大值,有效值是以电流的热效应来等效定义的.与电磁感应问题一样,求解与电能、电热相关的问题时,一定要用有效值;而求解通过导体某横截面的电荷量时,一定要用平均值.课时规范训练[基础巩固题组].关于中性面,下列说法正确的是A.线圈在转动中经中性面位置时,穿过线圈的磁通量最大,磁通量的变化率为零B.线圈在转动中经中性面位置时,穿过线圈的磁通量为零,磁通量的变化率最大c.线圈每经过一次中性面,感应电流的方向就改变一次D.线圈每转动一周经过中性面一次,所以线圈每转动一周,感应电流的方向就改变一次解析:选Ac.中性面是线圈平面与磁感线垂直的位置,线圈经过该位置时,穿过线圈的磁通量最大,各边都不切割磁感线,不产生感应电动势,所以磁通量的变化率为零,A 项正确,B项错误;线圈每经过一次中性面,感应电流的方向改变一次,但线圈每转一周时要经过中性面两次,所以每转一周,感应电流方向就改变两次,c项正确,D项错误.2.某小型旋转电枢式发电机所产生的交流电电动势为110V、频率为60Hz,要使它产生的电动势变为220V、频率变为50Hz,需要调整线圈的转速n、匝数N或磁感应强度的大小B.下列调整合适的是A.使n变为原来的1.2倍,B变为原来的2倍,N变为原来的1.2倍B.使n变为原来的56,B变为原来的56,N变为原来的2倍c.使n变为原来的56,N变为原来的2倍,B不变D.使n变为原来的56,N变为原来的2.4倍,B不变解析:选D.因为发电机产生的交流电电动势110V指的是有效值,故其最大值为Em1=1102V,调整后为Em2=2202V,即Em1Em2=12,根据Em=NBSω和ω=2πn,可知,选项A 中,Em2=1.2N×2B×S×1.2×2πn=2.88Em1,故选项A错误;B、c、D三个选项中的调整使频率均变为原来的56,即50Hz,只有D项中的调整可使最大感应电动势增大到原来的2倍,故选项B、c错误,D正确.3.一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,穿过线圈的磁通量随时间变化的图象如图甲所示,则下列说法正确的是A.t=0时刻,线圈平面与中性面垂直B.t=0.01s时刻,Φ的变化率最大c.t=0.02s时刻,交流电动势达到最大D.该线圈产生的交流电动势的图象如图乙所示解析:选B.由Φ-t图知,t=0时,Φ最大,即线圈处于中性面位置,此时e=0,故A、D两项错误;由图知T=0.04s,在t=0.01s时,Φ=0,ΔΦΔt最大,e最大,则B项正确;在t=0.02s时,Φ最大,ΔΦΔt=0,e=0,则c项错误.4.如图,m为半圆形导线框,圆心为om;N是圆心角为直角的扇形导线框,圆心为oN;两导线框在同一竖直面内;两圆弧半径相等;过直线omoN的水平面上方有一匀强磁场,磁场方向垂直于纸面.现使线框m、N在t=0时从图示位置开始,分别绕垂直于纸面、且过om和oN的轴,以相同的周期T逆时针匀速转动,则A.两导线框中均会产生正弦交流电B.两导线框中感应电流的周期都等于Tc.在t=T8时,两导线框中产生的感应电动势相等D.两导线框的电阻相等时,两导线框中感应电流的有效值也相等解析:选Bc.两导线框匀速转动切割磁感线产生感应电动势的大小不变,选项A错误;导线框的转动周期为T,则感应电流的周期也为T,选项B正确;在t=T8时,切割磁感线的有效长度相同,两导线框中产生的感应电动势相等,选项c正确;m导线框中一直有感应电流,N导线框中只有一半时间内有感应电流,所以两导线框的电阻相等时,感应电流的有效值不相等,选项D错误.5.图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,○A为交流电流表.线圈绕垂直于磁场的水平轴oo′沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示.以下判断正确的是A.电流表的示数为10AB.线圈转动的角速度为50πrad/sc.0.01s时线圈平面与磁场方向平行D.0.02s时电阻R中电流的方向自右向左解析:选Ac.由题图乙知Im=102A,I=Im2=10A,A正确.T=2×10-2s,ω=2πT=100πrad/s,B错误.t=0.01s 时,i=Im,此时线圈平面与磁场方向平行,c正确.由右手定则判定0.02s时电阻R中电流方向自左向右,D错误.6.A、B是两个完全相同的电热器,A通以图甲所示的方波交变电流,B通以图乙所示的正弦交变电流,则两电热器的电功率之比PA∶PB等于A.5∶4B.3∶2c.2∶1D.2∶1解析:选 A.对甲有PA=I20R•T2+I022R•T2T=58I20R,对乙有PB=I022R=12I20R,则PA∶PB=5∶4,A正确,B、c、D错误.7.如图所示为一正弦交流发电机和交流电路模型.图中电流表的示数为1A,电阻R的阻值为2Ω,线圈转动角速度ω=100πrad/s.则从图示位置开始计时,电阻R两端交变电压的瞬时值表达式为A.u=2sin100πtB.u=2cos100πtc.u=22sin100πtD.u=22cos100πt解析:选D.图示位置为线圈平面与中性面垂直的位置,因此线圈产生的电流的瞬时值表达式为i=Imcosωt=2cos100πt,则电阻R两端的瞬时电压为u=iR=22cos100πt,D项正确.8.100匝的线圈在匀强磁场中匀速转动,产生的交变电动势为e=1002sin100πt+π3V,下列说法正确的是A.交变电动势有效值为100VB.交变电动势有效值为1002Vc.穿过线圈的最大磁通量为2πwbD.穿过线圈的最大磁通量为2100πwb解析:选AD.由交流电的表达式可知,该交变电压的最大电动势为1002V,故电动势的有效值为100V,选项A正确;角速度ω=100π,而Em=nBSω=nΦmω,所以Φm=Emn ω=2100πwb,选项D正确.[综合应用题组]9.如图所示,正方形单匝线框abcd的边长为L,每边电阻均为r,线框在磁感应强度为B的匀强磁场中以角速度ω绕cd轴从图示位置开始匀速转动,转轴与磁感线垂直.一理想电压表用电刷接在线框的c、d两点上,下列说法中正确的是A.电压表读数为22BωL2B.电压表读数为28BωL2c.从图示位置开始计时,流过线框电流的瞬时值表达式为i=BωL24rsinωtD.线框从图示位置转过π2的过程中,流过cd边的电荷量为q=BL2r解析:选B.线框在匀强磁场中匀速转动,产生的感应电动势的最大值为Em=BL2ω,对应有效值为E=22Em=22BL2ω,电压表读数为E4=28BL2ω,B正确,A错误;图示位置线框磁通量为零,产生的感应电动势为最大值,则感应电流瞬时表达式为i=BωL24rcosωt,c错误;线框从题图所示位置处转过π2的过程中,流过cd的电荷量为q=ΔΦR=BL24r,D错误.0.图甲是一台小型发电机的构造示意图,线圈逆时针转动,产生的电动势e随时间t变化的正弦规律图象如图乙所示.发电机线圈的内阻不计,外接灯泡的电阻为12Ω.则A.在t=0.01s时刻,穿过线圈的磁通量为零B.电压表的示数为62Vc.灯泡消耗的电功率为3wD.若其他条件不变,仅将线圈的转速提高一倍,则线圈电动势的表达式e=122sin100πt解析:选c.在t=0.01s的时刻,电动势为0,则线圈位于中性面,穿过线圈的磁通量最大,选项A错误;电动势的最大值为Em=62V,电压表测量的为有效值,故示数为622V =6V,选项B错误;灯泡消耗的电功率P=E2R=6212w=3w,选项c正确;周期为0.02s,则瞬时电动势的表达式为e=Emsin2πTt=62sin100πt,转速提高一倍后,最大值变成122V,ω=2πn,故角速度变为原来的2倍,表达式应为e =122sin200πt,选项D错误.1.如图是某学习小组在空旷的场地上做“摇绳发电实验”的示意图.他们将一铜芯线像甩跳绳一样匀速摇动,铜芯线的两端分别通过细铜线与灵敏交流电流计相连.摇绳的两位同学的连线与所在处的地磁场垂直.摇动时,铜芯线所围成半圆周的面积S=2m2,转动角速度ω=102rad/s,用电流计测得电路中电流I=40μA,电路总电阻R=10Ω,g取10m/s2,π2=2.25.求该处地磁场的磁感应强度B;从铜芯线所在平面与该处地磁场平行开始计时,求其转过四分之一周的过程中,通过电流计的电荷量q;求铜芯线转动一周的过程中,电路产生的焦耳热Q.解析:铜芯线中产生的是正弦交流电,则Im=2I,Em=ImR,Em=BSω,解得B=2×10-5T.从铜芯线与地面平行开始至铜芯线转动四分之一周的过程中,E=ΔΦ/t,E=IR,q=It,解得q=4×10-6c.铜芯线转动一周,电路中产生的焦耳热Q=I2RT,解得Q=7.2×10-9j.答案:2×10-5T 4×10-6c7.2×10-9j2.如图所示,交变电流发电机的矩形框ab=dc=0.40m,bc=ad=0.20m,共有50匝线圈,其电阻r=1.0Ω,在磁感应强度B=0.20T的匀强磁场中,绕垂直于磁场方向的对称轴oo′以100πr/s的转速匀速转动,向R=9.0Ω的电阻供电,求:发电机产生的电动势的最大值;交变电流电压表和电流表的示数;此发电机的功率.解析:线圈面积S=ab•ad=0.4×0.2m2=0.08m2线圈旋转角速度ω=2πn=100×2ππrad/s=200rad/sEm=NBωS=50×0.2×200×0.08V=160V电压表示数U=ER+r•R=162×9.0V=722V电流表示数I=Im2=162A=82A发电机的功率P=UI=E2R+r=160229.0+1.0w=1280w答案:160VU=722V I=82AP=1280w第2节变压器远距离输电一、变压器原理.构造和原理主要构造:由原线圈、副线圈和闭合铁芯组成.工作原理:电磁感应的互感现象.2.理解变压器的基本关系式功率关系:P入=P出.电压关系:U1U2=n1n2,若n1>n2,为降压变压器,若n1<n2,为升压变压器.电流关系:只有一个副线圈时,I1I2=n2n1;有多个副线圈时,U1I1=U2I2+U3I3+…+UnIn.二、远距离输电.电路损失功率损失:设输电电流为I,输电线的电阻为R,则功率损失为ΔP=I2R.电压损失:ΔU=IR.减小功率损失和电压损失,都要求提高输电电压,减小输电电流.2.降低损耗的两个途径一个途径是减小输电线的电阻.由电阻定律R=ρlS可知,在输电距离一定的情况下,为减小电阻,应当用电阻率小的金属材料制造输电线.此外,还要尽可能增加导线的横截面积.另一个途径是减小输电导线中的电流,由P=IU可知,当输送功率一定时,提高电压可以减小输电电流.[自我诊断]。
