阀门应用知识讲义

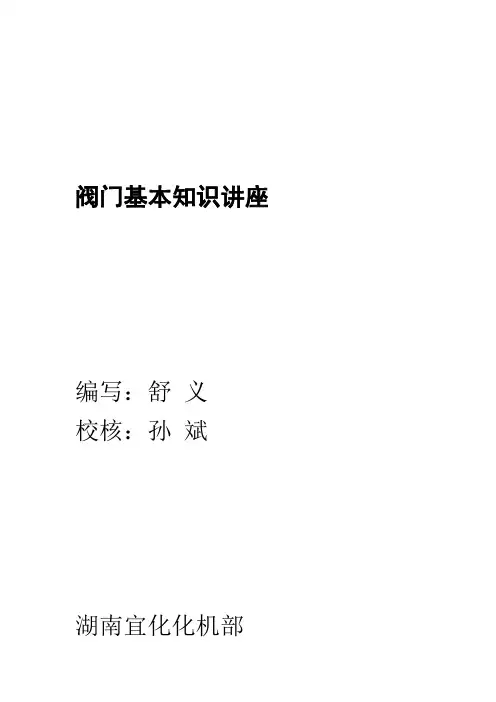

阀门基本知识讲座编写：舒义校核：孙斌湖南宜化化机部2008-9-19一、阀门的作用与分类1、作用阀门famen 用来控制管道内介质流动的,具有可动机构的机械产品的总称通用阀门tongyong 各工业企业中管道上普遍采用的阀门2、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。

其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。

对于截断阀类来说，内漏是不允许的。

后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。

外漏会造成物料损失，污染环境，严重时还会造成事故。

对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

3.流动性能介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。

从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。

4.动作性能1）.动作灵敏度和可靠性这是指阀门对于介质参数变化，做出相应反应的敏感程度。

对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。

2).启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。

关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过．程中，所需要的启闭力和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。

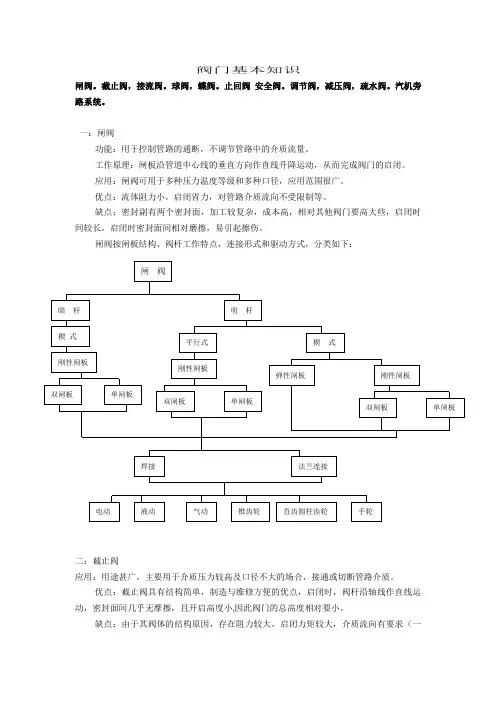

阀门基本知识闸阀。

截止阀，接流阀。

球阀，蝶阀。

止回阀安全阀。

调节阀，减压阀，疏水阀。

汽机旁路系统。

一：闸阀功能：用于控制管路的通断，不调节管路中的介质流量。

工作原理：闸板沿管道中心线的垂直方向作直线升降运动，从而完成阀门的启闭。

应用：闸阀可用于多种压力温度等级和多种口径，应用范围很广。

优点：流体阻力小，启闭省力，对管路介质流向不受限制等。

缺点；密封副有两个密封面，加工较复杂，成本高，相对其他阀门要高大些，启闭时间较长，启闭时密封面间相对磨擦，易引起擦伤。

闸阀按闸板结构、阀杆工作特点，连接形式和驱动方式，分类如下：二：截止阀应用：用途甚广，主要用于介质压力较高及口径不大的场合，接通或切断管路介质。

优点：截止阀具有结构简单，制造与维修方便的优点，启闭时，阀杆沿轴线作直线运动，密封面间几乎无摩擦，且开启高度小,因此阀门的总高度相对要小。

缺点：由于其阀体的结构原因，存在阻力较大，启闭力矩较大，介质流向有要求（一般分下进上出）等缺点。

截止阀以其结构分类归纳于下：三．节流阀功能：作节流，但因其调节精度不高，故不能作调节阀使用。

工作原理：是根据介质流经截面突变处将产生压降，因此通过改变阀座处的通道面积，来调节介质的流量和压力。

缺点：由于节流阀介质在阀瓣和阀座之间流速很高，缝隙很小时极易冲蚀密封面，因而不宜作切断阀用。

四．球阀功能：切断或接通管道中的介质流通通道。

工作原理：借助手柄或其他驱动装置使球体旋转90度（特殊球阀结构例外），使球体的通孔与阀体通道中心线重合或垂直，即完成阀门的全开或全关。

优点：介质流动阻力小，球体的通道直径几乎等于管道内径，故局部阻力损失只有同等长度管道的磨擦阻力；开关迅速且方便，一般情况下球体只需转动90度就完成全开或全关动作；密封性较好等。

缺点：使用温度不高。

一般球阀的结构可分为浮动球球阀和固定球球阀两类。

浮动球球阀的球体自由支承在阀座上，在介质压力作用下，球体在介质流动方向产生位移，使它与阀后阀座密封面更紧密地接触，造成密封面上的比压增大，形成单面密封，同时阀前阀座密封面上的比压相应减小，不能保证密封固定球球阀的球体具有上、下转轴，被固定在球体的轴承中，因此介质压力不能使它产生位移，而是靠浮动的阀座借助弹簧或介质推力，建立密封比压四．蝶阀原理：蝶阀的启闭件为圆盘状，也俗称蝶板，一般为实心。

阀门的基本知识阀门是管道系统中的重要部件，它的作用是用来切断或接通管路介质、调节介质的流量和压力，改变介质流向，保护管路系统以及设备安全。

1 阀门分类1.1 阀门按用途分：1.1.1关断阀门：用来切断或接通管道介质，如闸阀、截止阀、球阀、碟阀、旋塞及隔膜阀；1.1.2 调节阀：用来调节介质的压力和流量，如调节阀、减压阀、节流阀；1.1.3 保护阀门：用来排除多余介质，如安全阀。

1.2 按公称压力分：1.2.1 真空阀：公称压力：P N<0.1MP a1.2.2 低压阀门: 0.1MP a≤P N≤1.6MP a1.2.3 中压阀门: 2.5MP a≤P N≤6.4MP a1.2.4 高压阀门: 10MP a≤P N≤80MP a1.2.5 超高压阀门: P N≥100MP a1.3 按介质工作温度分:1.3.1 超低温阀门:介质工作温度t<-100℃1.3.2 低温阀门: 介质工作温度-100℃≤t<-40℃1.3.3 常温阀门: 介质工作温度-100℃≤t<-40℃1.3.4 中温阀门: 介质工作温度120℃≤t<450℃1.3.5 高温阀门: 介质工作温度大于450℃1.4 按操纵方法分:1.4.1 手动阀门1.4.2 电动阀门1.4.3 气动阀门1.4.4 液动阀门2 阀门基本参数2.1 阀门的公称通径：阀门与管道连接外通道的名义内径值叫公称通径，现行国标规定用D n表示,单位为mm。

2.2 阀门的公称压力：阀门在指定温度下允许的工作压力叫阀门的公称压力，用P N表示。

2.3 阀门的公称压力与工作温度关系：阀门在工作状态下的压力称为阀门的工作压力，它与阀门的材质和介质的工作温度有关，用p表示。

P字右下角数字为介质最高温度除以10的商整数。

如p42表示阀门介质最高温度为425℃时的工作压力。

3 阀门的型号电站阀门型号与一般阀门型号编制方法一样，主要表明阀门的类别、作用、结构特点及所选材料性质等。
