29继电保护动作记录继电保护是电力系统中一种重要的设备，用于保护电力设备和电力系统的安全运行。
当电力设备或电力系统发生故障时，继电保护设备能够及时检测故障信号，并触发动作进行相应保护动作。
本文将记录一次29继电保护动作的情况。
此次记录的故障发生在500KV输电线路上，于2024年3月15日15:30左右。
在清华变电站附近的线路上，发生了一次相间短路故障。
根据目击者的描述，当时在该区域附近的天空出现了明亮的火球，随后是巨大的爆炸声和火花。
事发地区的电力供应立即中断，导致了大面积的停电。
接下来，我们将记录29继电保护的动作情况及故障的处理过程。
1.主站继电保护设备：-主站继电保护设备在故障发生后立即发现了电流突变，并判定为短路故障。
根据预设的保护动作方案，主站继电保护设备发出了保护动作信号。
2.500KV线路继电保护设备：-500KV线路继电保护设备以架空式继电保护设备的形式存在于输电线路上。
在故障发生后，该设备检测到电流突变和电压异常，随即进行动作保护。
3.变电站继电保护设备：-变电站的继电保护设备根据监测到的电流和电压信息，判断出发生了相间短路故障，并进行后续的保护动作。
4.电流互感器继电保护设备：-电流互感器用于检测电流值，将电流信号转化为电压信号供继电保护设备进行处理。
在故障发生后，电流互感器检测到异常电流并进行保护动作。
5.动作记录器：-动作记录器是继电保护设备中的一个重要组成部分，用于记录继电保护设备的动作情况。
在此次故障中，动作记录器准确地记录了每个保护设备的动作时间和动作原因。
根据动作记录器的记录，我们可以得到以下动作情况：-主站继电保护设备动作时间：2024年3月15日15:30:05-500KV线路继电保护设备动作时间：2024年3月15日15:30:06-变电站继电保护设备动作时间：2024年3月15日15:30:07-电流互感器继电保护设备动作时间：2024年3月15日15:30:08根据以上动作时间，我们可以分析出该继电保护系统的保护动作链路为：主站继电保护设备-500KV线路继电保护设备-变电站继电保护设备-电流互感器继电保护设备。
朝阳煤矿配电系统继电保护装置检查整定记录日期：2024年8月1日
地点：朝阳煤矿配电室
检查人员：
1.张工程师
2.李技术员
检查内容：
1.继电保护装置的外观检查。
2.功能检查。
3.整定参数检查。
检查结果：
1.继电保护装置的外观良好，无损坏、锈蚀等现象。
2.功能检查：
a.过电流保护装置正常工作，及时对超过额定电流的电路进行断电保护。
b.欠电流保护装置正常工作，及时对电路欠电流状态进行断电保护。
c.过电压保护装置正常工作，及时对电路过电压状态进行断电保护。
d.欠电压保护装置正常工作，及时对电路欠电压状态进行断电保护。
3.整定参数检查：
a.过电流保护装置整定值为200A，满足矿井配电系统额定电流的要求。
b.欠电流保护装置整定值为50A，满足矿井配电系统欠电流阈值的要求。
c.过电压保护装置整定值为380V，满足矿井配电系统过电压阈值的要求。
d.欠电压保护装置整定值为350V，满足矿井配电系统欠电压阈值的要求。
综上所述，朝阳煤矿配电系统的继电保护装置经检查整定后，各项参数符合要求，正常工作，保障了矿井的电力安全。
需要注意的是，继电保护装置的日常维护保养工作也非常重要，要定期检查装置的使用情况，避免损坏和故障的发生，确保矿井电力系统的稳定运行。
网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心层次：专科起点本科专业:电气工程及其自动化年级:学号：学生姓名:实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。
二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联 _接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。
（串联，并联)2. 动作电流（压),返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。
2。
使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。
四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。
根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？答:返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。
3。
实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。
在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后,母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸.所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下,保护能在大的启动电流情况下可靠返回。
继电保护及安全自动装置检验记录序号：[编号]检验日期：[日期]装置名称：[名称]装置型号：[型号]装置制造厂家：[制造厂家]I.检验人员信息：检验人员1：[姓名]职务：[职务]证书编号：[证书编号]检验人员2：[姓名]职务：[职务]证书编号：[证书编号]II.装置基本信息：1.进行继电保护及安全自动装置检验前，对该装置的基本信息进行记录：a.装置供电方式：[供电方式]b.装置耐受电压：[耐受电压]c.装置容量：[容量]d.装置接线方式：[接线方式]e.装置接线图/接线表编号：[接线图/接线表编号]III.检验内容：1.检查装置继电保护及安全自动装置的接线，确保接线正确无误。
2.检查装置的连接线路和触点，确保无松动、断裂或腐蚀现象。
3.检查装置的绝缘状态，使用绝缘测试仪进行测试，确保绝缘电阻合格。
4.检查装置的通风和散热条件，确保装置正常工作时能有效散发热量。
5.检查装置的丝印、标识、铭牌等是否完整清晰，防止产生误操作。
6.检查装置的工作状态指示灯是否正常亮起，以及报警器、蜂鸣器等报警装置是否正常发声。
7.检查装置的测量和监测仪表的精度和准确性，校准有无超限。
8.检查装置的电源供应和备用电源的状态，确保正常切换和供电稳定。
9.检查装置的通信接口和通信设备的工作状态，确保正常通信。
10.检查装置的故障记录、事件记录和保护动作记录，确保记录完整并准确。
IV.检验结果：1.检验装置继电保护及安全自动装置的各项内容符合要求，无异常情况。
2.检验装置继电保护及安全自动装置的接线、连接线路、触点、绝缘、通风散热、丝印、标识、铭牌、工作状态指示灯、报警装置、测量监测仪表精度、校准、电源供应、备用电源、通信接口、通信设备、故障记录、事件记录和保护动作记录均符合要求。
3.对于不符合要求的检验内容，记录具体问题和不符合原因，并提出整改意见和要求。
V.整改要求：1.对于不符合要求的检验内容，制定整改方案，并指定整改责任人和整改期限。

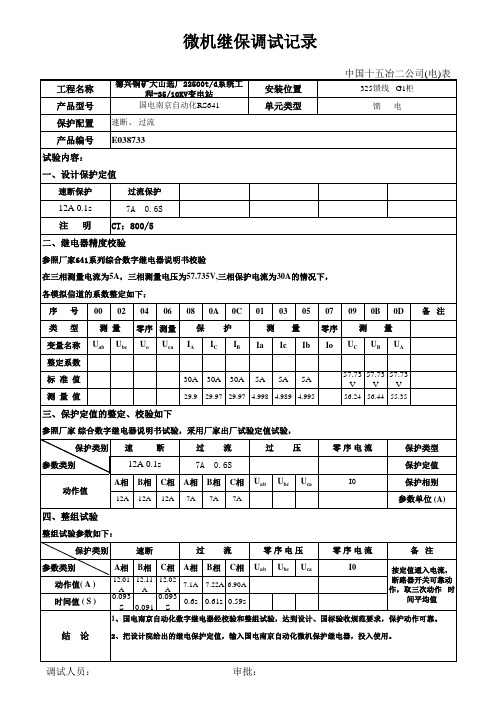

保护装置整定值

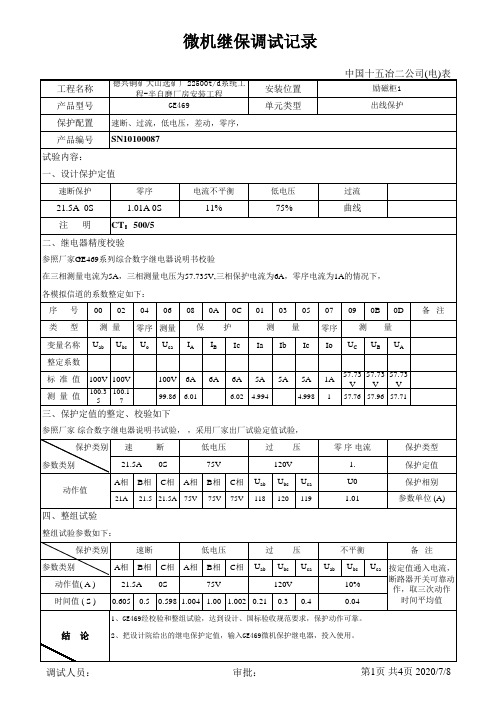

保护装置整定值
二次回路绝缘测试
开关试验报告1．设备名称：
相互动作检验及传动试验
电流互感器检验
TOP9140/9520智能电力测控保护装置(一)
1）外观检查：
1、通电前检查控制器、保护器外观是否良好：
2、控制器、保护器各端子接触是否可靠：
3、控制器各按键是否接触良好：
4、控制器、保护器现场配制是否与设计一致：
2）绝缘检查：
各端子并联（通信、模拟量输出、显示接口部分不允许绝缘、耐压试验），用500伏摇表分别对地摇绝缘，绝缘电阻应大与100MΩ。
3．TOP9140外置CT变比检查：
A：
B：
C：
4．保护器通电检查：
1）回路检查：
接入控制电源，控制器显示及操作正常，【运行】灯闪烁，其它灯灭。
2）控制电源检查：
接入控制电源，在80-110％Ue内X围变化，控制器显示及操作正常。
3）装置时钟：
4）装置开入、开出设置检查：
TOP9140/9520智能电力测控保护装置(二)
1
观察本装置所在ECS界面上的各参数（电流、远方就地位置、开关状态、事件报文等）是否正常、正确。
TOP9140/9520智能电力测控保护装置(三)
检验工作结论
TOP9720M/C电动机/厂用变保护测控装置(一)
2．控制器、保护器通电前检查:
1）外观检查：
1、通电前检查控制器、保护器外观是否良好：
2、控制器、保护器各端子接触是否可靠：
3、控制器各按键是否接触良好：
4、控制器、保护器现场配制是否与设计一致：
2）绝缘检查：
各端子并联（通信、模拟量输出、显示接口部分不允许绝缘、耐压试验），用500伏摇表分别对地摇绝缘，绝缘电阻应大与100MΩ。
4．保护器通电检查：
1）回路检查：
接入控制电源，控制器显示及操作正常，【电源】灯闪烁，其它灯灭。
2）控制电源检查：
接入控制电源，在80-110％Ue内X围变化，控制器显示及操作正常。
3）装置时钟：
4）装置开出、开入设置检查：
1、开出检查：
2、开入检查：
开关在“试验”位置，操作开关、地刃，控制器、保护器的状态指示灯显示的状态应与开关、地刃实际位置及状态一致。
TOP9720M/C电动机/厂用变保护测控装置(二) 5）通讯口检查：
观察本装置所在ECS界面上的各参数（电流、远方就地位置、开关状态、事件报文等）是否正常、正确。
6）采样通道及精度检查：
1
TOP9720M/C电动机/厂用变保护测控装置(三)
TOP9720C变压器差动保护装置(一)
3．保护器通电前检查:
1）外观检查：
1、通电前检查保护器外观是否良好：
2、保护器各端子接触是否可靠：
3、保护器各按键是否接触良好：
4、保护器现场配制是否与设计一致：
2）绝缘检查：
各端子并联（通信、模拟量输出、显示接口部分不允许绝缘、耐压试验），用500伏摇表分别对地摇绝缘，绝缘电阻应大与100MΩ。
4．保护器通电检查：
1）回路检查：
接入控制电源，控制器显示及操作正常，【电源】灯闪烁，其它灯灭。
2）控制电源检查：
接入控制电源，在80-110％Ue内X围变化，控制器显示及操作正常。
3）装置时钟：
TOP9720C变压器差动保护装置(二)
观察本装置所在ECS界面上的各参数（电流、远方就地位置、开关状态、事件报文等）是否正常、正确。
8）静态模拟试验
本装置按三段折现式比率制动特性要求，实现比率差动。
Id＞Icd 当Ir≤Ir1
Id＞K1(Ir-Ir1)+Icd 当Ir1<Ir≤Ir2
Id＞K2(Ir-Ir2)+ K1(Ir2-Ir1)+Icd当Ir＞Ir2
TOP9720C变压器差动保护装置(三)
例：变压器为D/Y-11接线方式时，对低压侧（Y）进行移相，计算出低压侧经过变换的三个电流为：
Ila=(Ia-Ic)/1.732Ilb=(Ib-Ia)/1.732Ilc=(Ic-Ib)/1.732
如做差动试验时，以A相差动比率制动特性测试为例，在低压侧A相和高压侧A 相加入电流，除了低压侧A相有差流，C相也有差流，则需要在低压侧的C相加入相应的平衡电流来消除C相差流对A相差动比率制动特性测试的影响。
Ila*IK=（-Ia/1.732）*IK
IK为两侧不平衡电流补偿系数。
差动保护任一侧IA、IB、IC加1A、1A、0A，CT断线告警。
7、差流越限告警校验
差动保护高压侧任意项加入A，S后来差流越限告警。
TOP9720M电动机差动保护装置(一)
3．保护器通电前检查:
1）外观检查：
1、通电前检查保护器外观是否良好：
2、保护器各端子接触是否可靠：
3、保护器各按键是否接触良好：
4、保护器现场配制是否与设计一致：
2）绝缘检查：
各端子并联（通信、模拟量输出、显示接口部分不允许绝缘、耐压试验），用500伏摇表分别对地摇绝缘，绝缘电阻应大与100MΩ。
4．保护器通电检查：
1）回路检查：
接入控制电源，控制器显示及操作正常，【电源】灯闪烁，其它灯灭。
2）控制电源检查：
接入控制电源，在80-110％Ue内X围变化，控制器显示及操作正常。
3）装置时钟：
TOP9720M电动机差动保护装置(二) 5）通讯口检查：
观察本装置所在ECS界面上的各参数（电流、远方就地位置、开关状态、事件报文等）是否正常、正确。
8）静态模拟试验
1、差动保护启动门槛电流检验及1.5倍I cd动作时间。
TOP9720M电动机差动保护装置(三)
差动保护任一侧IA、IB、IC加1A、1A、0A，CT断线告警。
5、差流越限告警校验
差动保护负荷侧任意项加入A，S后来差流越限告警。
二次回路绝缘测试
相互动作检验及传动试验
交流电流（压）继电器
3．电气特性试验:
直流（中间、时间、信号）继电器
负序电流继电器
3.电气特性试验:
仪器、仪表名称型式规制造号检验日期。
