第十一章 楼板层与地坪层构造

  • 格式：ppt
  • 大小：11.78 MB
  • 文档页数：64

下载文档原格式

  / 64

合集下载

楼地层的类型、组成完整版文档

楼地层的类型、组成完整版文档
具有一定的隔声能力，以保证上下楼层使用时相互影 响较小。通常提高隔声能力的措施有：采用空心楼板 、板面铺设柔性地毡、做弹性垫层和在板底做吊顶棚 等。
具有一定的热工及防火能力。楼地层一般应有一定的 蓄热性，以保证人们使用时的舒适感，同时还应有一 定的防火能力，以保证火灾时人们逃生的需要。
具有一定的防潮、防水能力。对于卫生间、厨房和化 学实验室等地面潮湿易积水的房间应作好防潮、防水 、防渗漏和耐腐蚀处理。
强度要求楼地层应保证在自重和荷载作用下平整光洁、安全可靠、不发生破坏；
(1)楼板层的类型、组成 强度要求楼地层应保证在自重和荷载作用下平整光洁、安全可靠、不发生破坏；
楼板层和地坪层都是分隔建筑空间的水平构件。 结构层是楼板层的承重部分，包括板和梁。
楼板层的类型 楼板按所用材料不同可分为木楼板、 附加层是为满足隔声、防水、隔热、保温等使用功能要求而设置的功能层。
基层为地坪层的承重层，也叫地基。当其土质较好、 通常提高隔声能力的措施有：采用空心楼板、板面铺设柔性地毡、做弹性垫层和在板底做吊顶棚等。
强度要求楼地层应保证在自重和荷载作用下平整光洁、安全可靠、不发生破坏； 砖拱楼板可节约木材、钢筋和水泥，但自重大，承载能力和抗震能力差，施工较复杂，曾在钢材、水泥缺乏地区采用过，现已趋于不
压型钢板组合楼板强度高，整体刚度好，施工速度快 ，是目前大力推广应用的一种新型楼板。
楼板层的组成 楼板层主要由面层、结构层和顶棚层等 组成，此外还可以增设附加层。
面层是楼板层的上表面部分，起着保护楼板、承受并 传递荷载的作用，同时对室内装饰和清洁起着重要作 用。
结构层是楼板层的承重部分，包括板和梁。它承受楼 层上的全部荷载及自重并将其传递给墙或柱，同时对 墙身起水平支撑作用，以加强建筑物的整体刚度。

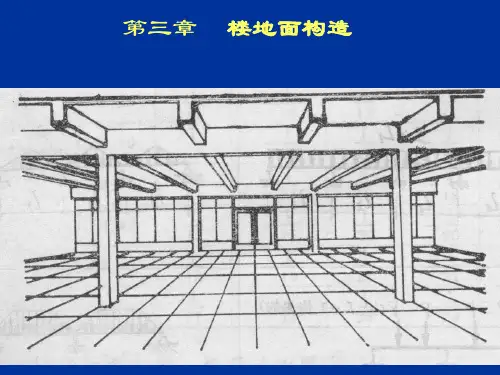

楼地面构造

楼地面构造

6、现浇密肋楼盖
（1）双向密肋楼板，又称带肋楼板。 适用条件：房间形状接近方形。 肋距600*600~1000*1000， 肋高一般为其跨度的1/20~1/30 通常为180~500 楼板跨度6米~18米
（2）单向密肋楼板——普通型
适用条件： 肋距500~700
肋高一般为其跨度的1/18~1/20
3）装配整体式
一.现浇钢筋混凝土楼盖
特点： 由于楼板系现场整体浇筑成型，整体性好，特别适用 于有抗震设防要求的多层房屋和整体性要求较高的其他建 筑，对有管道穿过的房间、平面形状不规整的房间、尺寸
不符合模数的房间、防水要求较高的房间。
现浇钢筋混凝土楼板按受力不同分： 板式楼盖 梁板式楼盖——肋型楼盖 井式楼盖 无梁楼盖 压型钢板组合楼盖
无梁楼板的柱可设计成方形、矩形、多边形和圆形；
柱帽可根据室内空间要求和柱截面形状进行设计；板 的最小厚度不小于150mm，且不小于板跨的1／35—1／ 32。无梁楼板的柱网一般布置为正方形或矩形，间距 一般不超过6m。
无梁楼板四周应设圈梁，梁高不小于2．5倍的板厚
和1／15的跨度。
5．钢衬板组合楼板：
2. 梁板式楼盖:也称肋梁楼板 当房间较大时，楼面荷载如果直接通过楼板传给 墙体则会使板的跨度很大，这时候应采用梁板共同支 撑的楼盖，称为梁板式楼盖。梁板式楼盖分为 单向板肋梁楼板和双向板肋梁楼板。
单向板肋梁楼板
由板、次梁和主梁组成。 荷载传递：板——次梁——主梁——柱（或墙)。 主梁的经济跨度为5一8m， 次梁的经济跨度为4m一6m， 梁的截面尺寸： 主梁高为主梁跨度的1／12—1／8
三.楼盖的类型
1.木楼盖 2.钢筋混凝土楼盖 3.压型钢板组合楼盖
第二节

11. 楼层构造

11. 楼层构造
面排水坡度一般为1%~1.5%。另外，有水房间的地 面标高应比周围其他房间或走廊低20~30mm，若不 能实现标高差时，亦可在门口做高为20~30mm的门 槛，以防水多时或地漏不畅通时积水外溢。
3、楼层防水
有防水要求的楼层，其结构应以现浇钢筋混凝 土楼板为好。面层也宜采用水泥砂浆、水磨石地面 或贴缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。
常见的防水材料有防水卷材、防水砂浆和防水涂料
等。 竖向管道穿越的地方是楼层防水的薄弱环节。 工程上有两种处理方法：
2.板的搁置及锚固
（1）搁置长度: 墙≥100mm ,梁≥80mm。 （2）坐浆 ：10mm~20mm。 （3）拉结钢筋：为了增强楼板的整体刚度，特别 是地基条件差的地区或地震区，应在板与墙以及板端 连接处设置锚固钢筋。
（要防止板纵边伸入墙内）
预制板的搁置
应有足够的搁置长度：支承于梁上时≥ 80mm ；支承于内墙上时≥ 100mm；支承于外墙上时≥ 120mm。 铺板前，先在墙或梁上用10～20mm厚M5水 泥砂浆找平（即坐浆）后铺板，使板与墙或梁 有较好的连接，同时也使墙体受力均匀。 当采用梁板式结构时，一种是板直接搁置在 梁顶上，另一种是板搁置在花篮梁或十字梁上 ，这时，板的顶面与梁顶面平齐。在梁高不变 的情况下，梁底净高相应地增加了一个板厚。 这时板的跨长应减去梁顶宽度。 为了增强楼板的整体刚度，特别是地基条件 差的地区或地震区，应在板与墙以及板端连接 处设置锚固钢筋
楼板不设梁，而将楼板直接支承在柱上时，则为无梁楼板。 无梁楼板采用的柱网通常为正方形或接近正方形。无梁楼板 顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少 楼板所占的空间高度。但楼板较厚，当楼面荷载较小时不经济。
4、无梁楼板 （柱距≤6米，板厚≥120）

楼地层构造PPT

楼地层构造PPT

4.压型钢板混凝土组合板：以压型钢板为底衬板，在上面 浇筑混凝土，不用模板，施工较为方便，如图4-6所示。
图4-3钢筋混凝土梁板式
图4-4井式楼板
图4-5无梁楼板 （a）无梁楼板透视（b）柱帽形式
图4-6压型钢板混凝土组合楼板
5.现浇空心楼板：在楼面或屋面部位支模，将成孔管永久 置于混凝土中整体浇注而成，钢筋混凝土现浇空心楼板是 继预制空心楼板之后出现的新型楼板结构，具有截面刚度 大、自重轻、造价低、隔热隔声等优点，非常适合大柱网、 大开间的楼、屋面结构，如图4-7所示。
(三).防火 为了保证在火灾发生时，在一定的时间内楼板不发生 塌陷，要求楼板采用具有一定耐火能力的材料。 (四).防水和防潮 为了防止卫生间、盥洗室和厨房等有水房间水的渗漏， 都应进行防潮防水处理。 (五).保温和隔热 有的房间有恒温、恒湿的要求，那就要在楼板层中设 置保温层。 (六).敷设管线 为了保证室内空间更加灵活，有的管道和线路将借助 楼板来铺设的。
图4-7 现浇空心楼板
(二). 现浇钢筋混凝土楼板结构构造
1.当现浇板的受力钢筋与梁平行时，应沿梁的度方 向配置间距不大于200mm且与梁垂直的的上部构造钢筋， 其直径不宜小于8mm。该构造钢筋伸入板内的长度从梁 边算起不宜小于板跨度的四分之一，如图4-8所示。 2.对与支承结构整体浇筑或嵌固在承重墙内的现浇混 凝土板，应沿支承周边配置上部构造钢筋，其直径不 宜小于8mm，间距不大于200mm，并应符合下列规定：
2.梁板式楼板：由板、次梁、主梁组成，板支承在次梁上， 次梁支承在主梁上，主梁支承在墙或柱上，如图4-3所示。 当房间的形状近似方形，跨度在10m左右时，常沿两个方 向交叉布置等距离、等截面梁，形成井式楼板，如图4-4 所示。 3.无梁楼板：不设梁，板直接支承在柱上，分为有柱帽 和无柱帽两种。楼面荷载较小时，可采用无柱帽式的无梁 楼板；荷载较大时，采用有柱帽式的无梁楼板，如图4-5 所示。

钢筋混凝土楼板层与地坪层构造课件

钢筋混凝土楼板层与地坪层构造课件

预制板 预制板
1根φ8通长 1根φ8通长
φ8每缝一根
1
φ8每缝一根
1
1
1
500 500 500 500
a）a) a)
短钢筋 短钢筋
吊钩 吊钩
预制板 预制板
b）
1根φ8通长 1根φ8通长 3
3
3
)
3
)
4φ12 4箍φφ126﹫150 箍φ6﹫150
180 (长向板) 121080( (短长向向板)板)
第三节 楼地面构造
一、楼地面的构造设计要求 二、地坪层的构造 三、楼地面的防水构造 四、楼地面的类型及常见楼地面构造
31
一、楼地面的构造设计要求
1.具有足够的坚固性、耐久性 2.使用舒适、安全性能可靠 3．装饰效果好 4.其它要求
32
二、地坪层的构造
1.地坪层的组成 2.地坪层的防潮
33
1.地坪层的组成
d)加气混凝土密肋板e)双向钢筋混凝土密肋板
26
2．预制薄板叠合楼板
预制薄板叠合楼板是将预制薄板和现浇钢筋混凝土层叠合而成的装 配整体式楼板。它可分为普通钢筋混凝土薄板和预应力混凝土薄板两 种。
凹槽
板跨
三角形结合筋
板宽
a)
b)
楼面层
楼面层
现浇叠合层
现浇叠合层
预制薄板
预制空心板
c)
d)
e)
图4-16 预制薄板叠合楼板
图4-8 槽形板(b) 正槽形板 a）反槽形板 b）正槽形板
18
(3)空心板
找平层
面层
图4-9 预制空心板 a）圆形孔板b）方形孔板c）椭圆形孔板
19
2．装配式楼板的布置和连接构造

11. 楼层构造

11. 楼层构造

3、井式楼板
当肋梁楼板两个方向的梁不分主次、高度相等、呈井 字形同位相交时称为井式楼板。此种楼板的梁板布置美 观，有装饰效果。
当肋梁楼板的梁不分主次，高度相同，相交呈井字形时 称为井式楼板。
井式楼板上部传下的力，由两个方向的梁相互支撑， 其梁间距一般为3 m，板跨度可达30 ～40 m，厚度为 70 ～80mm。故可营造较大的建筑空间，井格的布置形式有 正交正放、正交斜放、斜交斜放等。
楼板与隔墙
（a）隔墙支承于纵肋上；（b）隔墙支承于现浇板带上； （c）隔墙支承于梁上
2、楼面排水
为便于排水，首先要设置地漏，并使地面由四 周向地漏有一定坡度，从而引导水流入地漏。地 面排水坡度一般为1%~1.5%。另外，有水房间的地 面标高应比周围其他房间或走廊低20~30mm，若不 能实现标高差时，亦可在门口做高为20~30mm的门 槛，以防水多时或地漏不畅通时积水外溢。
3、楼层防水
有防水要求的楼层，其结构应以现浇钢筋混凝 土楼板为好。面层也宜采用水泥砂浆、水磨石地面 或贴缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。 常见的防水材料有防水卷材、防水砂浆和防水涂料 等。
竖向管道穿越的地方是楼层防水的薄弱环节。 工程上有两种处理方法：
注意预制多孔板的搁置方式： 短边搁置，不能三面搁置
预制空心板
3、槽形板 是一种梁板结合的构件,即在实心板的两侧设
有纵肋,构成┌┐形截面。 槽形板具有省材料、便于在板上开洞等优点，但隔声效果
差。槽形板常用作厨房、卫生间、库房等楼板。
板跨: 3-7.2M 宽度: 600-1200MM 厚度: 25-30MM 肋高: 120-300MM
当板缝大于120mm时，可采用钢筋骨架现浇板带处理
2.板的搁置及锚固

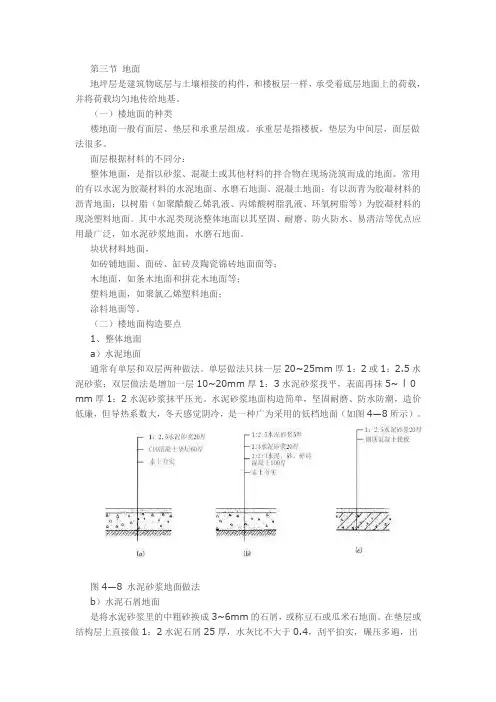

楼板层与地面—楼地面种类及构造要点

楼板层与地面—楼地面种类及构造要点

第三节地面地坪层是建筑物底层与土壤相接的构件，和楼板层一样，承受着底层地面上的荷载，并将荷载均匀地传给地基。

（一）楼地面的种类楼地面一般有面层、垫层和承重层组成。

承重层是指楼板，垫层为中间层，面层做法很多。

面层根据材料的不同分：整体地面，是指以砂浆、混凝土或其他材料的拌合物在现场浇筑而成的地面。

常用的有以水泥为胶凝材料的水泥地面、水磨石地面、混凝土地面；有以沥青为胶凝材料的沥青地面；以树脂（如聚醋酸乙烯乳液、丙烯酸树脂乳液、环氧树脂等）为胶凝材料的现浇塑料地面。

其中水泥类现浇整体地面以其坚固、耐磨、防火防水、易清洁等优点应用最广泛，如水泥砂浆地面，水磨石地面。

块状材料地面，如砖铺地面、面砖、缸砖及陶瓷锦砖地面面等；木地面，如条木地面和拼花木地面等；塑料地面，如聚氯乙烯塑料地面；涂料地面等。

（二）楼地面构造要点1、整体地面a）水泥地面通常有单层和双层两种做法。

单层做法只抹一层20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0 mm厚1：2水泥砂浆抹平压光。

水泥砂浆地面构造简单，坚固耐磨、防水防潮，造价低廉，但导热系数大，冬天感觉阴冷，是一种广为采用的低档地面（如图4—8所示）。

图4—8 水泥砂浆地面做法b）水泥石屑地面是将水泥砂浆里的中粗砂换成3~6mm的石屑，或称豆石或瓜米石地面。

在垫层或结构层上直接做1：2水泥石屑25厚，水灰比不大于0.4，刮平拍实，碾压多遍，出浆后抹光。

这种地面表面光洁，不起尘，易清洁，造价是水磨石地面的50％，但强度高，性能近似水磨石。

c）水磨石地面水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）~(l：2)水泥石碴12mm厚，石碴粒径为8 ~10mm，分格条一般高l0mm，用1：1水泥砂浆固定。

磨石地面采用普通水泥掺白石子，玻璃条分格；美术水磨石可用白水泥加各种颜料和各色石子，用铜条分格，可形成各种优美的图案，但造价比普通水磨石高（如图4—9所示）。

钢筋混凝土楼板及楼地面构造

钢筋混凝土楼板及楼地面构造
②垫层 垫层常用低标号混凝土，一般采用C10混凝土，其厚度为
60～l00mm；有时也用砂、碎石、炉渣等松散材料。
③基层 基层为地坪的承重层。对土壤条件好、荷载不大时，一般
采用原土夯实；当上部荷载较大时，需对原土壤进行置换。如 150mm厚2：8灰土，或100－150mm厚碎砖、三合土等。
④附加层
地坪层构造组成
4.1.2楼板的类型 楼板是楼板层的结构层，根据使用的材料不同，楼板分木楼 板、钢筋混凝土楼板、压型钢板组合楼板等。 ①木楼板
木楼板具有自重轻、保温性能好、舒适有弹性。但易燃、 耐久性差，特别是需耗用大量木材，越来越少采用。 ②砖拱楼板：承载力和抗震能力差，施工复杂，少用。 ③钢筋混凝土楼板
钢筋混凝土楼板具有强度高、防火性能好、便于工业化生 产等优点，是我国应用最广泛的一种楼板。 ④压型钢板组合楼板
4.3.3常见地面的构造做法
1、水泥砂浆地面 2、水磨石地面 3、地砖、陶瓷锦砖地面 4、石材地面 ５、木地面 ６、卷材地面
1、水泥砂浆地面
水泥砂浆地面构造简单、坚固、能防潮防水而造价又较低。但水泥 地面蓄热系数大，冬天感觉冷，而且表面起灰，不易清洁。 单层：15～20mm厚1∶2水泥压实抹光。 双层：15～20mm厚1∶3水泥砂浆打底、找平；然后5～ 10mm厚1∶2水泥砂浆抹面。
构造组成部分。 ④附加层：找平、隔声、隔热、
防水、防潮等。
面层（楼面）
结构层（楼板）
附加层 顶棚（直接粉顶棚）
楼面
结构层 附加层
吊顶棚
图4—1 楼板层构造组成
(a) 预制钢筋混凝土楼板层
(b) 现浇钢筋混凝土楼板层
地坪层由面层、垫层和基层构成。
①面层
面层应坚固耐磨、表面平整、光洁、易清洁、不起尘。面层材料的选 择与室内装修的要求有关。

地坪层的基本构造

地坪层的基本构造

地坪层的基本构造
地坪层是建筑物中重要的一部分，它不仅能够起到装饰作用，还能够提供平整、坚固和耐久的表面。

地坪层的基本构造包括基层、中层和面层。

基层是地坪层的最底层，它通常由混凝土或水泥砂浆构成。

基层的作用是提供一个坚硬的支撑平台，以承受上层结构和负荷的压力。

它需要经过充分的密实和平整处理，以确保地坪层的稳定性和耐久性。

中层位于基层之上，通常由薄型混凝土或树脂材料构成。

中层的作用是填充基层表面的不平整，并增加地坪层的平整度和强度。

根据不同的需求，中层可以使用不同的材料，如自流平水泥砂浆、环氧树脂或聚氨酯材料等。

面层是地坪层的最上层，它通常由耐磨性强的材料构成，如地砖、木地板或地坪漆等。

面层的作用是提供地坪层的美观效果，并增加地坪层的耐磨性和耐污性。

不同的面层材料可以根据需要选择，以满足不同场所的要求。

除了基层、中层和面层之外，地坪层的构造还包括边角线条和防水层。

边角线条用于修饰地坪层的边缘，使其更加美观整洁。

防水层是为了防止地坪层受到水分侵蚀和损坏，通常在基层和中层之间加入防水材料。

地坪层的基本构造是基层、中层和面层，并包括边角线条和防水层。

这些构造旨在提供一个平整、坚固和耐久的地面表面，以满足不同场所的需求。

通过合理选择和施工，地坪层可以起到美化环境、增加使用寿命和提高舒适度的作用。

任务3 楼板层与地坪面构造

任务3 楼板层与地坪面构造

任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。

任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。

此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。

1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。

钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。

3.楼板的设计要求1)要有足够的强度和刚度。

2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。

提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。

3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。

5）经济方面的要求。

6）满足地面平整、光洁、耐磨、易于清洁等要求。

7）建筑工业化的要求。

任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。

按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。

1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。

1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。

第十一章楼板层与地坪层构造

第十一章楼板层与地坪层构造
❖ 栏板有钢筋混凝土栏板和玻璃栏板等。
图11.26 阳台栏杆（栏板）与扶手的构造
（a）金属栏杆；（b）现浇混凝土栏板；（c）预制钢筋混凝土栏板
❖ （2）
❖ 阳台外排水适用于低层和多层建筑，具体做法是 在阳台一侧或两侧设排水口，阳台地面向排水口做成 1%～2%的坡度，排水口内埋设40～50镀锌钢管或塑料 管（称水舌），外挑长度不少于80mm，以防雨水溅到 下层阳台，如图11.27（a）所示。
❖ 钢衬板组合板是利用钢板为楼板的受弯构件和底模，混凝土 覆盖形成的楼板类型。
图11.1 楼板的类型
三、楼地层的构造要求
❖ （1）具有足够的强度和刚度，以保证结构的安全和正
❖ （2）根据不同的使用要求和建筑质量等级，要求具有 不同程度的隔声、防火、防水、防潮、保温、隔热等性能；
❖ （3）尽量为建筑工业化创造条件，提高建筑质量和加 快施工进度；
❖ 内排水适用于高层建筑和高标准建筑，具体做法 是在阳台内设置排水立管和地漏，将雨水直接排入地 下管网，保证建筑立面美观，如图11.27（b）所示。
图11.27
（a）水舌排水；（b）排水管排水
二、雨篷
❖ 雨篷是建筑物入口处位于外门上部用以遮挡雨水、 保护外门免受雨水侵害的水平构件。
❖ 大型雨篷通常加立柱（或墙）形成门廊或门厅。 ❖ 较小雨篷常为板式，即在门过梁上挑出1~1.5m长
敷设管线等作用。
二、楼板的类型
❖ 根据楼板使用材料的不同，楼板可分为木楼板、砖拱楼板、 钢筋混凝土楼板和钢衬板组合楼板等类型。
❖ 木楼板具有自重轻，表面温暖、构造简单，耐火性、耐久性 差，耗材量大等特点。
❖ 砖拱楼板具有自重大、承载力差，对抗震不利，施工复杂等 特点。
❖ 钢筋混凝土楼板强度高，刚度好，既耐久又防火，便于工业 化施工，是目前最广泛使用的结构类型。

楼板与楼地面资料

楼板与楼地面资料

1．密肋楼板
密肋楼板是在预制或现浇的钢筋混凝土小 梁之间先填充陶土空心砖、加气混凝土块、 粉煤灰块等块材，然后整浇混凝土而成(图24-14)。这种楼板构件数量多，施工麻烦，在 工程中应用的较少。
2．叠合楼板
叠合楼板是以预制钢筋混凝土薄板为永久模板并 承受施工荷载，上面整浇混凝土叠合层所形成的一 种整体楼板(图2-4-15)。板中混凝土叠合层强度为 C20级，厚度一般为100-120mm。这种楼板具有良 好的整体性，板中预制薄板具有结构、模板、装修 等多种
功能，施工简便，适用于住宅、宾馆、教学楼、 办公楼、医院等建筑。
地坪层的构造
地坪层按其与土壤之间的关系分为实铺地坪和空铺 地坪。
实铺地坪构造简单，坚固、耐久，在建筑工程中应 用广泛。
当房间要求地面能严格防潮或有较好的弹性时，可 采用空铺地坪的做法，即在夯实的地垄墙上铺设预 制钢筋混凝土板或木板层(图2-4-17)。采用空铺地 坪时，应在外墙勒脚部位及地垄墙上设置通风口， 以便空气对流。
洁、耐磨、吸水率低、不变色，属于小型块材，它 们的铺贴工艺很类似，一般做法是：在混凝土垫层 或楼板上抹15-20mm厚1:3的水泥砂浆找平，再用 5～8mm厚1:1的水泥砂浆或水泥胶(水泥:108胶:水 二1:0.1:0.2)粘贴，最后用素水泥浆擦缝。陶瓷锦砖 在整张铺贴后，用滚筒压平，使水泥砂浆挤入缝隙， 待水泥砂浆硬化后，用草酸洗去牛皮纸，然后用白 水泥浆擦缝(图2-4-20)。
(二)块材楼地面
块材楼地面是利用各种天然或人造的预制块 材或板材，通过铺贴形成面层的楼地面。这 种楼地面易清洁、经久耐用、花色品种多、 装饰效果强，但工效低、价格高，属于中高 档的楼地面，适用于人流量大、清洁要求和 装饰要求高、有水作用的建筑。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

钢筋混凝土雨篷构造
第十一章
楼板层与地坪层构造
授课时间：2013年5月28日
本章提要
本章介绍楼板层、地坪层、地面的基本概 念，楼板层与地层的组成和设计要求，以 及地面、顶棚、阳台和雨篷的构造。重点 要掌握钢筋混凝土楼板层的构造原理和结 构布置特点，熟悉各种常用地面及顶棚的 构造做法，了解阳台和雨篷的构造原理和 做法。


（2）结构层：将上部荷载传递补给墙或柱。
（3）附加层：功能层，主要是保温、隔热等。 （4）顶棚层：起装保护结构层、装饰室内、安装灯具、 敷设管线等作用。
二、楼板的类型
根据楼板使用材料的不同，楼板可分为木楼板、砖拱楼板、 钢筋混凝土楼板和钢衬板组合楼板等类型。 木楼板具有自重轻，表面温暖、构造简单，耐火性、耐久性 差，耗材量大等特点。 砖拱楼板具有自重大、承载力差，对抗震不利，施工复杂等 特点。

图11.21
（a）抹灰顶棚；（b）粘贴顶棚
2、悬吊式顶棚
悬吊式顶棚简称吊顶，是指顶棚的装修表面与屋 面板或楼板之间留有一定距离，这段距离形成的空腔 可以将设备管线和结构隐藏起来，也可使顶棚在这段 空间高度上产生变化，形成一定的立体感，增强装饰 效果。 吊顶一般由吊筋、骨架和面层三部分组成。

（3）尽量为建筑工业化创造条件，提高建筑质量和加 快施工进度； （4） （5）便于在楼地层中敷设各种管线
第二节 钢筋混凝土楼板的构造
一、现浇钢筋混凝土楼板
现浇钢筋混凝土楼板是指在现场支模、绑扎 钢筋、浇捣混凝土，经养护而成的楼板。 现浇钢筋混凝土楼板根据受力和传力情况不 同，分为板式楼板、肋梁楼板、无梁楼板和钢衬 板组合板等。
四、楼地层的细部构造
（一）楼板与隔墙
楼板上设置隔墙时，宜采用轻质隔墙， 这样可以直接搁置于楼板的任一位置。 隔墙的位置对楼板的受力有利，避免使 隔墙的重量完全由一块板承担的情况。
（二）楼地层防水
1、楼面排水
为便于排水，首先要设置地漏，并使地面由四周向 地漏有一定的坡度，从而引导水流入地漏。地面排水坡 度一般为1%～1.5%。 有防水要求的楼层，其结构应以现浇钢筋混凝土楼 板为好。面层也宜采用水泥砂浆、水磨石地面或缸砖、 瓷砖、陶瓷锦砖等防水性能好的材料。常见的防水材料 有防水卷材、防水砂浆和防水涂料等。如图11.19所示。
图11.10 空心板
三、装配整体式钢筋混凝土楼板
装配整体式楼板是把现场安装的部分预制构件经 过整体浇筑而形成一体的楼板。它既有整体性好、施 工简单、工期较短的优点，又避免了现浇式楼板湿作 业量大、施工复杂和装配式楼板整体性较差的弱点。 常用的装配整体式楼板有密肋填充块楼板和预制 薄板叠合楼板两种类型。
图11.6 无梁楼板
（a）无梁楼板透视；（b）柱帽形式
（四） 钢衬板组合楼板
以压型钢板为衬板，与混凝土浇筑在一起，搁置 在钢梁上构成的整体式楼板称为钢衬板组合楼板。 这种楼板主要由楼面层、组合板（包括现浇混凝 土与钢衬板）及钢梁等几部分组成（图11.7）。 特点是压型钢板起到了现浇混凝土的永久性模板 和受拉钢筋的双重作用，同时又是施工的台板，简化 了施工程序，加快了施工进度。另外，还可利用压型 钢板肋间的空间敷设电力管线或通风管道。
图11.2 单向板和双向板
（二） 肋梁楼板
由板、梁组合而成的楼板称为肋梁楼板（又称为 梁板式楼板）。根据梁的构造情况又可分为单梁式、 复梁式和井梁式楼板 （1）单梁式楼板 当房间尺寸不大时，可以只在一个方向设梁，梁 直接支承在墙上，称为单梁式楼板（图11.3）。 （2）复梁式楼板 有主次梁的楼板称为复梁式楼板（图11.4）。

内排水适用于高层建筑和高标准建筑，具体做法 是在阳台内设置排水立管和地漏，将雨水直接排入地 下管网，保证建筑立面美观，如图11.27（b）所示。
图11.27
（a）水舌排水；（b）排水管排水
二、雨篷
雨篷是建筑物入口处位于外门上部用以遮挡雨水、 保护外门免受雨水侵害的水平构件。 大型雨篷通常加立柱（或墙）形成门廊或门厅。 较小雨篷常为板式，即在门过梁上挑出1~1.5m长 的板。当挑出长度较大时，一般可做成梁板式，梁从 门厅两侧墙体挑出或室内进深梁直接挑出，也可从门 两侧的柱上挑出。
图11.7 压型钢板混凝土组合板
二、预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板是指用预制厂生产或 现场预制的梁、板构件，现场安装拼合而成的楼板。 这种楼板具有节约模板，减轻工人劳动强度，施 工速度快，便于组织工厂化、机械化的生产和施工等 优点。但这种楼板的整体性差，并需要一定的起重安 装设备。
（五）楼板层隔声


楼层隔声的重点是对撞击声的隔绝，可从以下三个方
（1 （2 （3
第三节 地坪层的构造与分类
一、地坪层的组成
1、面层 2、垫层 3、基层 4、附加层
二、地面的分类 按地面所用材料和施工方式的不同， 常见地面做法可分为： （1）整体类地面 （2）块材类地面 （3）卷材类地面 （4）涂料类地面
图11.9
（a）正槽板；（b）反槽板
3、 空心板是一种板腹抽孔的钢筋混凝土楼板，孔的 形状有倒棱孔、椭圆孔和圆孔等几种（图11.10），以 圆孔空心板制作最为方便，应用最广。 空心板也是一种梁、板合一的预制构件，其结构 计算理论与槽形板相似，材料消耗也相近，但空心板 上下板面平整，且隔声效果好，因此是目前广泛采用 的一种形式。
水泥砂浆地面
涂料类地面
三、地面的设计要求 （1）具有足够的坚固性。 （2）具有良好的保温性能。 （3）具有一定的弹性。 （4）具有抗潮湿、不透水、防腐 蚀等性能。 （5）经济、美观。
四、地面的构造 地面的名称是以面层的材料来命名的。 根据面层的材料和施工工艺不同，将地面 分为现浇整体地面、块材类地面、卷材类 地面及涂料类地面


Hale Waihona Puke 钢筋混凝土楼板强度高，刚度好，既耐久又防火，便于工业 化施工，是目前最广泛使用的结构类型。
钢衬板组合板是利用钢板为楼板的受弯构件和底模，混凝土 覆盖形成的楼板类型。
图11.1 楼板的类型
三、楼地层的构造要求
（1）具有足够的强度和刚度，以保证结构的安全和正 （2）根据不同的使用要求和建筑质量等级，要求具有 不同程度的隔声、防火、防水、防潮、保温、隔热等性能；
（四）顶棚构造
顶棚又称天花板，是楼板层的最下面部分。可分为 直接式和悬吊式两种
1、直接式顶棚
直接式顶棚是指在钢筋混凝土楼板下直接喷刷涂 料、抹灰或粘贴饰面材料的构造做法，多用于大量性 （1）直接喷刷涂料的顶棚 （2）抹灰顶棚 如图11.21（a）所示。 （3）贴面顶棚 如图11.21（a）所示。
（一）板式楼板
板内不设梁，板直接搁置在四周墙上的板称为板 式楼板。板有单向板和双向板之分（图11.2）。 当板的长边与短边之比大于2时，板基本上沿短边 单方向传递荷载，这种板称为单向板； 当板的长边与短边之比小于或等于2时，作用于板 上的荷载沿双向传递，在两个方向产生弯曲，称为双 向板。
本章内容
第一节
楼板的组成与分类
第二节
钢筋混凝土楼板的构造
第三节
地坪层的构造与分类
第三节
阳台与雨篷构造
第一节 楼板的组成与分类
一、楼板的作用及组成


1、楼板的作用：
（1）水平分隔作用； （2）荷载的传递作用；


（3）对墙身的水平支撑作用。
2、楼板的基本组成部分 （1）楼板面层：又称楼面或地面。
图11.3 单梁式楼板
图11.4 复梁式楼板
（3） 井梁式楼板是梁板式楼板的一种特殊 形式。当房间尺寸较大，并接近正方形时， 常沿两个方向布置等距离、等截面的梁， 从而形成井格式的梁板结构（图11.5）。
图11.5 井梁式楼板
（三）无梁楼板
框架结构中将板直接支承在柱上，且不设梁的楼 板称为无梁楼板，分为有柱帽和无柱帽两种。 当楼面荷载较小时，可采用无柱帽式的无梁楼板； 当荷载较大时，为提高楼板的承载能力及其刚度，增 加柱对板的支托面积并减小板跨，一般在柱顶加设柱 帽或托板（图11.6）。
（ 2）骨架
（3）面层 面层的作用是装饰室内空间，同时起一些特殊作 用，如吸声、反射光等。 构造做法一般分为抹灰类（板条抹灰、钢板网抹 灰、苇箔抹灰等）、板材类（纸面石膏板、穿孔石膏 吸声板、钙塑板、铝合金板等），在设计和施工时要 结合灯具、风口布置等一起进行，如图11.23所示。
（一）特点及适用范围
（二） 预制钢筋混凝土楼板的类型
1、实心平板 预制实心平板的跨度一般在2.5m以 内，板厚为跨度的1/30，一般为60～ 100mm，板宽为400~800mm。 板的两端支承在墙或梁上（图11.8），
图11.8 实心平板
2、槽形板 槽形板是一种梁、板合一的构件，板肋相当于小 梁，作用在板上的荷载由板肋来承担，因而板可以做 得很薄，仅有25~30mm，板的经济跨度也比实心平板 大，一般为3~6m,肋高为150~300mm，板宽为 500~1200mm。 依板的槽口向下和向上分别称为正槽板和反槽板 （图11.9）。
图11.26 阳台栏杆（栏板）与扶手的构造
（a）金属栏杆；（b）现浇混凝土栏板；（c）预制钢筋混凝土栏板
（2）
阳台外排水适用于低层和多层建筑，具体做法是 在阳台一侧或两侧设排水口，阳台地面向排水口做成 1%～2%的坡度，排水口内埋设40～50镀锌钢管或塑料 管（称水舌），外挑长度不少于80mm，以防雨水溅到 下层阳台，如图11.27（a）所示。
（1）吊筋
吊筋是连接骨架（吊顶基层）与承重结构层（屋面 板、楼板、大梁等）的承重传力构件。 吊筋与钢筋混凝土楼板的固定方法有预埋件锚固、 预埋筋锚固、膨胀螺栓锚固和射钉锚固，如图11.22所 示。 骨架主要由主、次龙骨组成，其作用是承受顶棚 荷载并由吊筋传递给屋顶或楼板结构层。按材料分有 木骨架和金属骨架两类。
