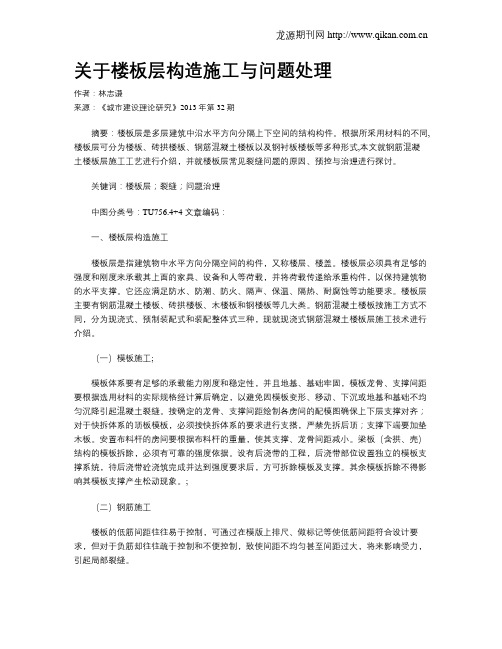

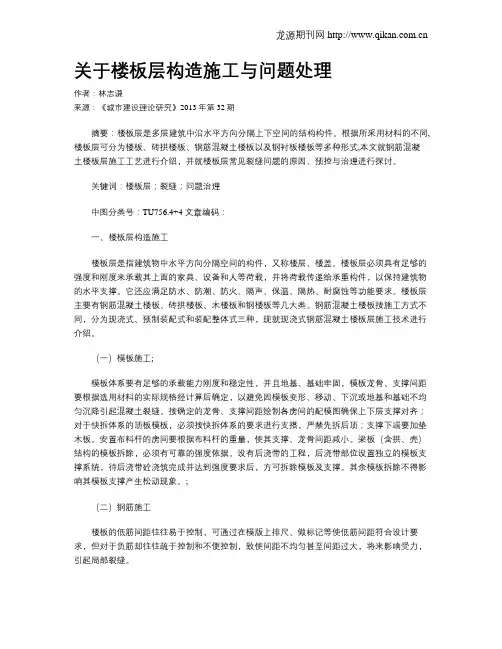

关于楼板层构造施工与问题处理作者：林志谦来源：《城市建设理论研究》2013年第32期摘要：楼板层是多层建筑中沿水平方向分隔上下空间的结构构件。
根据所采用材料的不同,楼板层可分为楼板、砖拱楼板、钢筋混凝土楼板以及钢衬板楼板等多种形式,本文就钢筋混凝土楼板层施工工艺进行介绍，并就楼板层常见裂缝问题的原因、预控与治理进行探讨。
关键词：楼板层；裂缝；问题治理中图分类号：TU756.4+4 文章编码：一、楼板层构造施工楼板层是指建筑物中水平方向分隔空间的构件，又称楼层、楼盖。
楼板层必须具有足够的强度和刚度来承载其上面的家具、设备和人等荷载，并将荷载传递给承重构件，以保持建筑物的水平支撑。
它还应满足防水、防潮、防火、隔声、保温、隔热、耐腐蚀等功能要求。
楼板层主要有钢筋混凝土楼板、砖拱楼板、木楼板和钢楼板等几大类。
钢筋混凝土楼板按施工方式不同，分为现浇式、预制装配式和装配整体式三种，现就现浇式钢筋混凝土楼板层施工技术进行介绍。
（一）模板施工;模板体系要有足够的承载能力刚度和稳定性，并且地基、基础牢固，模板龙骨、支撑间距要根据选用材料的实际规格经计算后确定，以避免因模板变形、移动、下沉或地基和基础不均匀沉降引起混凝土裂缝。
按确定的龙骨、支撑间距绘制各房间的配模图确保上下层支撑对齐；对于快拆体系的顶板模板，必须按快拆体系的要求进行支搭，严禁先拆后顶；支撑下端要加垫木板。
安置布料杆的房间要根据布料杆的重量，使其支撑、龙骨间距减小。
梁板（含拱、壳）结构的模板拆除，必须有可靠的强度依据。
设有后浇带的工程，后浇带部位设置独立的模板支撑系统，待后浇带砼浇筑完成并达到强度要求后，方可拆除模板及支撑。
其余模板拆除不得影响其模板支撑产生松动现象。
;（二）钢筋施工楼板的低筋间距往往易于控制，可通过在模版上排尺、做标记等使低筋间距符合设计要求，但对于负筋却往往疏于控制和不便控制，致使间距不均匀甚至间距过大，将来影响受力，引起局部裂缝。
楼板层的隔声构造措施咱就说这楼板层的隔声构造措施，那可真是太重要啦！你想想看，要是你在家里想安静地休息一下，却听到楼上叮叮咚咚的声音，那得多烦人呀！要做好楼板层的隔声，首先得从材料上下功夫。
就好比给楼板穿一件厚厚的“隔声棉袄”。
可以选择一些隔声性能好的材料来铺设楼板，比如说一些专门的隔声垫。
这就好像给楼板加了一层保护罩，把那些讨厌的声音都给挡住啦！还有啊，在施工的时候也得注意细节呢。
比如说楼板和墙壁之间的缝隙，可不能小看这些小缝隙，它们就像一个个小喇叭，会把声音传出去呢。
所以得把这些缝隙都好好地处理一下，填得严严实实的，让声音没机会跑出来。
再说说这墙面和天花板吧，也不能马虎呀。
可以给它们贴上一些有隔声效果的材料，就像给它们穿上了隔声的外衣。
这样一来，声音撞到这些“外衣”上，就会被反弹回去或者被吸收掉，不会吵到你啦。
咱打个比方，这楼板层的隔声就像是给你的家建了一个安静的小城堡。
在这个城堡里，你可以自由自在地做自己想做的事情，不用担心被外界的声音打扰。
这多好呀！而且哦，要是你家是那种loft 户型，上下两层的楼板隔声就更重要啦！不然你在楼下看电视，楼上都能听得一清二楚，那多尴尬呀！所以说呀，这楼板层的隔声构造措施可不能马虎，得认真对待呢！你想想，要是你每天回到家，都能享受安静的环境，那心情得多舒畅呀！就像在一个安静的小世界里，没有外界的喧嚣和吵闹。
这可不是一件小事情呢，这关系到你的生活质量呀！所以呀，大家在装修房子的时候，一定要重视这楼板层的隔声构造措施。
别等到住进去了才发现问题，那时候可就晚啦！要提前做好规划，选择好的材料和施工方法，让你的家成为一个真正安静舒适的港湾。
这难道不是我们都想要的吗？反正我觉得是！。
第二节钢筋混凝土楼板层构造一、现浇整体式钢筋混凝土楼板 (一)板式楼板 (二)梁板式楼板 1．楼板结构的经济尺度 2．楼板的结构布置 (三)压型钢板组合楼板 1．压型钢板组合楼板的特点 2．压型钢衬板组合楼板的构造 (1)压型钢衬板组合楼板的基本构成 (2)构造型式 (四)无梁楼板 楼板不设梁，而将楼板直接支承在柱上时，则为无梁楼板。
无梁楼板采用的柱网通常为正方形或接近正方形。
无梁楼板顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少楼板所占的空间高度。
但楼板较厚，当楼面荷载较小时不经济。
二、预制装配式钢筋混凝土楼板 (一)特点 (二)预制楼板构件的类型常用的预制钢筋混凝土楼板．根据其截面形式可分为平板、槽形板和空心板三种类型。
1、平板实心平板一般用于小跨度(1500mm左右)，板的厚度通常为60mm。
平板板面上下平整，制作简单，但自重较大，隔声效果差。
常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。
2、槽形板当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力状况，可将板做成由肋和板构成的槽形板。
板长为3～6m的非预应力槽形板，板肋高为120～240mm，板的厚度仅30mm。
槽形板减轻了板的自重，具有省材料、便于在板上开洞等优点，但隔声效果差。
当槽形板正放(肋朝下)时，板底不平整。
槽形板倒放(肋向上)时，需在板上进行构造处理，使其平整．槽内可填轻质材料起保温、隔音作用。
槽形板正放常用作厨房、卫生间、库房等楼板。
当对楼板有保温、阴声要求时，可考虑采用倒放槽形扳。
3、空心板根据板的受力情况，结合考虑隔声的要求，并使板面上下平整．可将预制板抽孔做成空心板。
空心板的孔洞有矩形、方形、圆形、椭圆形等。
矩形孔较为经济但抽孔困难，圆形孔的板刚度较好．制作也较方便，因此使用较广。
根据板的宽度，孔数有单孔、双孔、三孔、多孔。
目前我国预应力空心板的跨度尺寸可达到6m、6.6m、7.2m等。
板的厚度为120～300mm。
楼板层的基本构造层次
楼板是建筑结构中的水平构件，用于支撑和分担楼层荷载，连接楼层结构的基本构造单元。
楼板的基本构造层次通常包括以下几个部分：
混凝土：楼板的主体结构通常采用混凝土，因为混凝土具有较高的抗压和耐久性。
混凝土的强度和质量直接影响着楼板的承载能力和使用寿命。
钢筋：为了增加楼板的抗拉能力，混凝土中通常会嵌入钢筋。
这些钢筋分布在混凝土的底部，形成混凝土和钢筋共同工作的组合结构。
楼板厚度：楼板的厚度根据设计荷载和使用要求而定。
一般来说，承重大的楼板通常较厚，而非承重的装饰性楼板可以相对较薄。
保温层：为了提高建筑的保温性能，楼板中可能包含一层保温材料，例如聚苯乙烯（EPS）或挤塑板等。
这有助于减少建筑能耗，提高室内舒适度。
防水层：位于楼板表面的防水层能够有效地防止水分渗透，保护楼板结构不受潮湿影响。
常见的防水材料包括沥青、聚合物涂料等。
吊顶：在楼板的下方可能设置有吊顶，用于隐藏管线、电缆等设备，同时也可以起到装饰和隔热的作用。
吊顶的设计可以根据不同的需求采用各种材料。
砂浆层：楼板表面通常会覆盖一层砂浆，用于修补和平整楼板表面，提高表面的均匀度和平整度。
这些构造层次的组合和设计将取决于具体的建筑需求、荷载要求以及使用环境。
在实际设计和施工中，工程师和建筑师会根据具体情况进行合理的选择和优化。
楼板层构造
1、楼板层的组成
楼板层是建筑重要的水平结构与构造构件，担负着承担楼面荷载与竖向分割建筑内部空间的任务，楼板层一般由面层、结构层的顶棚等几个基本层次组成。
（1）面层
面层又称楼面或地面，是楼板上表面的完成面构造，也是室内空间的组成部分之一，面层主要是起到保证房间使用、保护结构层的作用，同时也对室内环境起到重要的装饰作用。
（2）结构层
结构层是建筑的水平承重构件，主要包括板、梁等、结构层承受整个楼板层的全部荷载，并起到划分建筑内部空间及防火、隔音的作用。
楼板应当具有足够的强度、刚度、耐火性能。
（3）顶棚
顶棚是楼板层下表面的构造层，也是室内空间上部的装修面层，顶棚的主要功能是满足室内装饰、改善空间比例、安装灯具、布置管线的需要。
（4）附加层
某些特殊的房间具有特殊的使用要求和使用环境，一般需要设置附加层。
附加层通常设置在面层和结构层之间，主要有隔声板、防水层、保温或隔热层等。
2、楼板的类型
根据建筑的平面布局与使用要求，可以选用不同的楼板，根据楼层所使用材料的不同，可以把楼板分为下几种类型：
（1）木楼板
木楼板在我国传统建筑中应用广泛，具有悠久的历史。
一般采用木梁承重，上表面设置木地板，下面可以用木板或板条抹灰做成顶棚，具有自重轻、制作灵活的优点，但由于耗费木板多、耐火性不能满足使用的安全要求、而且耐久性和隔声能力较差，现在已经基本被淘汰，只是在仿古建筑或个别地区的民居中还有采用。
（2）钢筋混凝土楼板
钢筋混凝土楼板具有强度度、刚度大，耐久性和防火性能好的优点，而且拥有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。
（3）压型钢板组合楼板
压型钢板组成楼板是在钢筋混凝土楼板的基础上发展起来的，是利用凹凸相间的压型薄钢板衬板与混凝土浇筑在一起形成的组成楼板，在保证楼板的强度和刚度的同时，又节省了模板消耗、加快了施工进度，主要用于空间、高层民用建筑和大跨度工业厂房中。
3、钢筋混凝土楼板
钢筋混凝土楼板按照施工方式的不同，可以分为现浇整体式钢筋混凝土楼板，预制装配钢筋混凝土楼板和装配整体式钢筋混凝土楼板三种类型。
（1）现浇钢筋混凝土楼板
现浇钢筋混凝土楼板为整体浇注成型，整体性好、刚度大，抗震能力强；但耗费模板量大、属于湿作业、施工和养护周期较长。
现浇钢筋混凝土楼板的综合优点较多，随着施工技术的不断革新和工楼板的综合优点较多，随着施工技术的不断革新和工具式模板的发展，现浇钢筋混凝土楼板的应用日渐普及。
现浇钢筋混凝土楼板主要可以分为板式楼板、梁板式楼板、井式楼板和无梁楼板。
1）板式楼板
板式楼板是将楼板现浇成一块整体平板，并用承重墙体支撑，这种楼板的底面平整、便于施工、传略过程明确，适用于平面尺寸较小的房间，按照板式楼板的支撑情况和受力特点可以分为单向板和双向板，当板的长边尺寸L1之比L/L2时，在荷载作用下，楼板基本上只在L1方向上挠曲变形，而在L方向上的挠曲很小，这表明荷载基本沿L1方向传递，称为单向板;当L1/L2≤2时，楼板在两个方向都挠曲，即荷载沿两个方向传递，称为双向板，单向板与双向板在板内钢筋分布方面有较大的不同。
2）梁楼式楼板
当房间的平面尺寸较大时，为了使楼板结构的受力和传力更为合理，可以在板下设梁来增加板的支点，从而减小板跨，这时，楼板上的荷载先由板传给梁，再由梁传给墙或柱，这种由板和梁组成的楼板称为梁板式也叫肋形楼板。
梁板式楼板既可以在一个方向设梁，也可以在纵横两个方向设梁，当两个方向都设梁时，有主梁和次梁之分，主梁一般沿房间的短跨方向布置，次梁垂直于主梁布置，并由主梁支撑，梁的跨度应当在经济合理的范围内，一般主梁的经济跨度为5-8M，次梁的跨度一般为4-6m；板的跨度一般为1.8-3.0m。
3）井式楼板
对平面尺寸较大且平面形状为方形或接近于方形的房间，可将两个方向的梁等距离布置同，并采用相同的梁高，形成井字形的梁格，这种楼板称为井字楼板，它是梁式楼板的一种特殊布置形式，井式楼板无主梁、次梁之分，但梁之间仍有明确的传力关系。
4）无梁楼板
顾名思义，无梁楼板的楼板层不设横梁，而是直接将板面荷载传递给柱子，无梁楼板通常设有柱帽，以增加板在柱上的支承面积，无梁楼板的柱网应尽量按方形网格布置。
跨度在6-8m左右较为经济，板的最小厚度通常为150mm，且不小于板跨
的1/35-1-32，这种楼板多用于平面规则，楼面荷载较大的建筑，如：展览馆、商店、仓库等。
