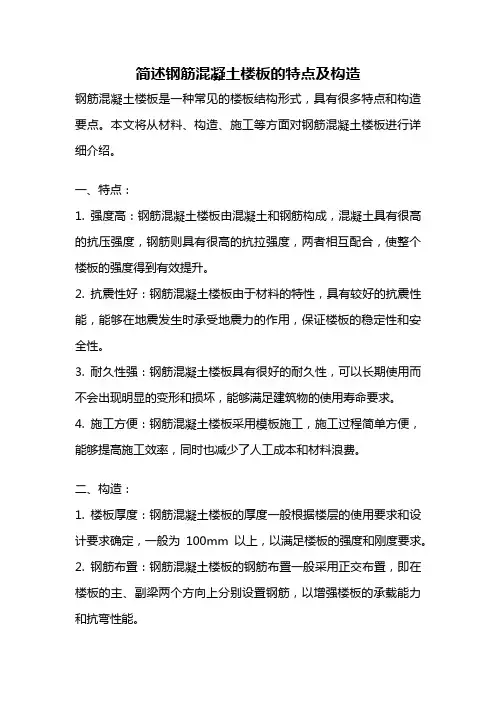

简述钢筋混凝土楼板的特点及构造钢筋混凝土楼板是一种常见的楼板结构形式，具有很多特点和构造要点。

本文将从材料、构造、施工等方面对钢筋混凝土楼板进行详细介绍。

一、特点：1. 强度高：钢筋混凝土楼板由混凝土和钢筋构成，混凝土具有很高的抗压强度，钢筋则具有很高的抗拉强度，两者相互配合，使整个楼板的强度得到有效提升。

2. 抗震性好：钢筋混凝土楼板由于材料的特性，具有较好的抗震性能，能够在地震发生时承受地震力的作用，保证楼板的稳定性和安全性。

3. 耐久性强：钢筋混凝土楼板具有很好的耐久性，可以长期使用而不会出现明显的变形和损坏，能够满足建筑物的使用寿命要求。

4. 施工方便：钢筋混凝土楼板采用模板施工，施工过程简单方便，能够提高施工效率，同时也减少了人工成本和材料浪费。

二、构造：1. 楼板厚度：钢筋混凝土楼板的厚度一般根据楼层的使用要求和设计要求确定，一般为100mm以上，以满足楼板的强度和刚度要求。

2. 钢筋布置：钢筋混凝土楼板的钢筋布置一般采用正交布置，即在楼板的主、副梁两个方向上分别设置钢筋，以增强楼板的承载能力和抗弯性能。

3. 混凝土配合比：混凝土的配合比要根据楼板的要求确定，一般要求混凝土的强度、耐久性和施工性能等都能够满足设计要求，同时也要考虑到混凝土的成本和可行性。

4. 预留孔洞：钢筋混凝土楼板在施工过程中需要预留一些孔洞，用于铺设管道、电线等，以满足楼层的使用需求。

三、施工：1. 模板安装：钢筋混凝土楼板的施工首先需要进行模板的安装，模板要求平整、牢固，以确保楼板的平整度和强度。

2. 钢筋布置：在模板安装完成后，需要按照设计要求进行钢筋的布置，钢筋要求间距均匀、连接牢固，以增强楼板的承载能力。

3. 浇筑混凝土：钢筋布置完成后，需要进行混凝土的浇筑，混凝土的浇筑要求均匀、密实，以确保楼板的质量和强度。

4. 养护处理：混凝土浇筑完成后，需要进行养护处理，即采取适当的养护措施，以保持混凝土的湿润和温度稳定，以确保楼板的强度和耐久性。

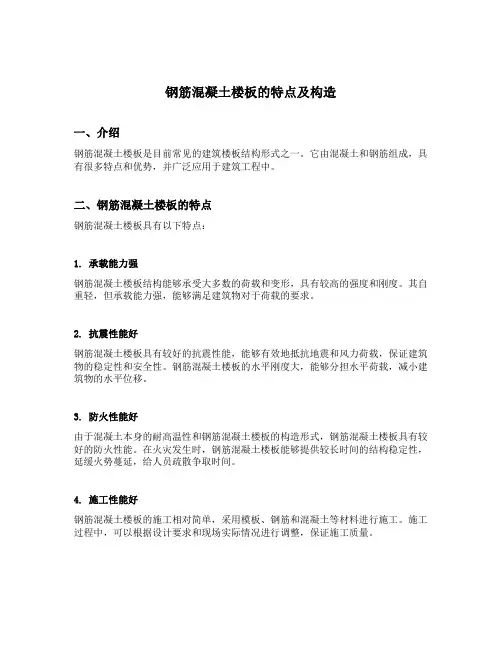

钢筋混凝土楼板的特点及构造一、介绍钢筋混凝土楼板是目前常见的建筑楼板结构形式之一。

它由混凝土和钢筋组成，具有很多特点和优势，并广泛应用于建筑工程中。

二、钢筋混凝土楼板的特点钢筋混凝土楼板具有以下特点：1. 承载能力强钢筋混凝土楼板结构能够承受大多数的荷载和变形，具有较高的强度和刚度。

其自重轻，但承载能力强，能够满足建筑物对于荷载的要求。

2. 抗震性能好钢筋混凝土楼板具有较好的抗震性能，能够有效地抵抗地震和风力荷载，保证建筑物的稳定性和安全性。

钢筋混凝土楼板的水平刚度大，能够分担水平荷载，减小建筑物的水平位移。

3. 防火性能好由于混凝土本身的耐高温性和钢筋混凝土楼板的构造形式，钢筋混凝土楼板具有较好的防火性能。

在火灾发生时，钢筋混凝土楼板能够提供较长时间的结构稳定性，延缓火势蔓延，给人员疏散争取时间。

4. 施工性能好钢筋混凝土楼板的施工相对简单，采用模板、钢筋和混凝土等材料进行施工。

施工过程中，可以根据设计要求和现场实际情况进行调整，保证施工质量。

三、钢筋混凝土楼板的构造钢筋混凝土楼板的构造主要分为以下几个部分：1. 楼板框架楼板框架是钢筋混凝土楼板的基本构造，它由主梁、次梁和板筋组成。

主梁和次梁负责传递楼板的荷载到柱子上，而板筋则起到加固和增强楼板强度的作用。

2. 楼板板材钢筋混凝土楼板的板材通常选择预制钢筋混凝土板或浇筑现浇板。

预制钢筋混凝土板是在工厂进行生产，然后运输到现场进行安装；浇筑现浇板是在现场进行混凝土浇筑和养护。

3. 楼板保温层为了提高建筑物的保温性能，钢筋混凝土楼板通常在板材下方设置保温层。

保温层可以采用聚苯板、岩棉板等材料，有效地减少热量传递和能量损失。

4. 楼板隔声层为了降低楼板传递声音的能力，钢筋混凝土楼板通常在板材上方设置隔声层。

隔声层可以采用吸音板、隔音膜等材料，有效地减少楼板传递噪音和影响。

5. 楼板装饰层钢筋混凝土楼板的顶部通常需要进行装饰，以提高建筑物的美观性。

楼板的装饰层可以采用石材、地板砖、地毯等材料，根据设计要求和使用功能进行选择。

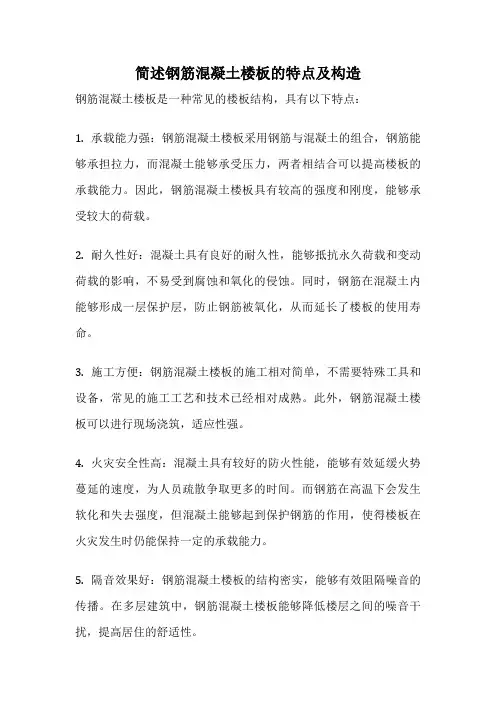

简述钢筋混凝土楼板的特点及构造钢筋混凝土楼板是一种常见的楼板结构，具有以下特点：1. 承载能力强：钢筋混凝土楼板采用钢筋与混凝土的组合，钢筋能够承担拉力，而混凝土能够承受压力，两者相结合可以提高楼板的承载能力。

因此，钢筋混凝土楼板具有较高的强度和刚度，能够承受较大的荷载。

2. 耐久性好：混凝土具有良好的耐久性，能够抵抗永久荷载和变动荷载的影响，不易受到腐蚀和氧化的侵蚀。

同时，钢筋在混凝土内能够形成一层保护层，防止钢筋被氧化，从而延长了楼板的使用寿命。

3. 施工方便：钢筋混凝土楼板的施工相对简单，不需要特殊工具和设备，常见的施工工艺和技术已经相对成熟。

此外，钢筋混凝土楼板可以进行现场浇筑，适应性强。

4. 火灾安全性高：混凝土具有较好的防火性能，能够有效延缓火势蔓延的速度，为人员疏散争取更多的时间。

而钢筋在高温下会发生软化和失去强度，但混凝土能够起到保护钢筋的作用，使得楼板在火灾发生时仍能保持一定的承载能力。

5. 隔音效果好：钢筋混凝土楼板的结构密实，能够有效阻隔噪音的传播。

在多层建筑中，钢筋混凝土楼板能够降低楼层之间的噪音干扰，提高居住的舒适性。

钢筋混凝土楼板的构造通常包括以下几个部分：1. 楼板面层：楼板面层是与人直接接触的部分，通常使用混凝土进行铺设。

楼板面层的厚度根据楼板的跨度和荷载要求进行设计，一般为50-100mm。

楼板面层可以根据需要进行防滑、防水和装饰处理。

2. 钢筋骨架：钢筋骨架是钢筋混凝土楼板的主要承载结构。

它由纵向和横向的钢筋交织而成，纵向钢筋主要用于抵抗拉力，横向钢筋主要用于抵抗剪力。

钢筋骨架的布置和数量根据楼板的跨度、荷载和使用要求进行设计。

3. 预应力筋：对于较大跨度的楼板，为了增加其承载能力和抗裂性能，可以采用预应力技术。

预应力筋是在混凝土浇筑之前进行拉力预应力处理的钢筋，通过预应力筋的作用，可以使混凝土楼板在使用过程中承受更大的荷载。

4. 轻质填充层：在一些特殊情况下，为了减轻楼板的自重并提高隔音效果，可以在楼板面层与钢筋骨架之间设置轻质填充层。

第二节钢筋混凝土楼板层构造一、现浇整体式钢筋混凝土楼板 (一)板式楼板 (二)梁板式楼板 1．楼板结构的经济尺度 2．楼板的结构布置 (三)压型钢板组合楼板 1．压型钢板组合楼板的特点 2．压型钢衬板组合楼板的构造 (1)压型钢衬板组合楼板的基本构成 (2)构造型式 (四)无梁楼板 楼板不设梁，而将楼板直接支承在柱上时，则为无梁楼板。

　无梁楼板采用的柱网通常为正方形或接近正方形。

无梁楼板顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少楼板所占的空间高度。

但楼板较厚，当楼面荷载较小时不经济。

二、预制装配式钢筋混凝土楼板 (一)特点 (二)预制楼板构件的类型常用的预制钢筋混凝土楼板．根据其截面形式可分为平板、槽形板和空心板三种类型。

1、平板实心平板一般用于小跨度(1500mm左右)，板的厚度通常为60mm。

平板板面上下平整，制作简单，但自重较大，隔声效果差。

常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。

2、槽形板当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力状况，可将板做成由肋和板构成的槽形板。

板长为3～6m的非预应力槽形板，板肋高为120～240mm，板的厚度仅30mm。

槽形板减轻了板的自重，具有省材料、便于在板上开洞等优点，但隔声效果差。

当槽形板正放(肋朝下)时，板底不平整。

槽形板倒放(肋向上)时，需在板上进行构造处理，使其平整．槽内可填轻质材料起保温、隔音作用。

槽形板正放常用作厨房、卫生间、库房等楼板。

当对楼板有保温、阴声要求时，可考虑采用倒放槽形扳。

3、空心板根据板的受力情况，结合考虑隔声的要求，并使板面上下平整．可将预制板抽孔做成空心板。

空心板的孔洞有矩形、方形、圆形、椭圆形等。

矩形孔较为经济但抽孔困难，圆形孔的板刚度较好．制作也较方便，因此使用较广。

根据板的宽度，孔数有单孔、双孔、三孔、多孔。

目前我国预应力空心板的跨度尺寸可达到6m、6.6m、7.2m等。

板的厚度为120～300mm。

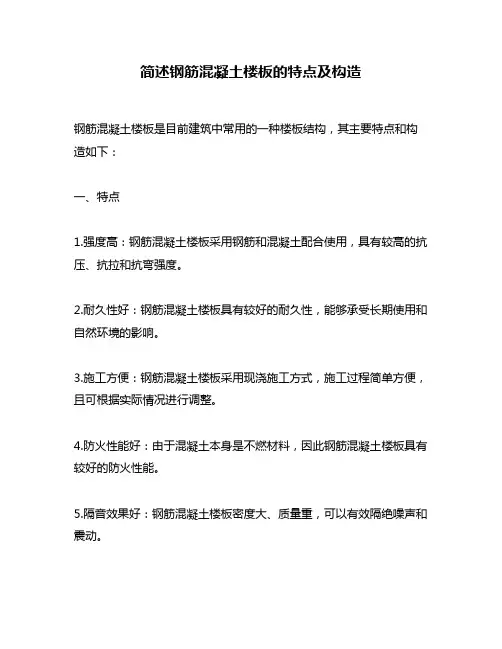

简述钢筋混凝土楼板的特点及构造
钢筋混凝土楼板是目前建筑中常用的一种楼板结构，其主要特点和构造如下：
一、特点
1.强度高：钢筋混凝土楼板采用钢筋和混凝土配合使用，具有较高的抗压、抗拉和抗弯强度。

2.耐久性好：钢筋混凝土楼板具有较好的耐久性，能够承受长期使用和自然环境的影响。

3.施工方便：钢筋混凝土楼板采用现浇施工方式，施工过程简单方便，且可根据实际情况进行调整。

4.防火性能好：由于混凝土本身是不燃材料，因此钢筋混凝土楼板具有较好的防火性能。

5.隔音效果好：钢筋混凝土楼板密度大、质量重，可以有效隔绝噪声和震动。

二、构造
1.底层梁：底层梁是承载整个楼板结构的基础部分，在其上铺设混凝土砂浆层，并设置防水层。

2.网格板：网格板是一种钢筋混凝土板材，其表面设置有网格状钢筋，可以有效增强楼板的承载能力。

3.砂浆层：砂浆层是铺设在网格板上的一层混凝土砂浆，其主要作用是填充网格间隙，使整个楼板结构更加坚固稳定。

4.防水层：防水层可以有效防止水分渗透到楼板结构中，从而保证整个楼房的安全性和耐久性。

5.保温层：保温层可以有效隔离室内外温度差异，提高室内舒适度和节能效果。

综上所述，钢筋混凝土楼板具有较好的强度、耐久性、施工方便、防火性能和隔音效果等特点，并且其构造简单明了，易于实现。

因此，在建筑中广泛应用，并得到了市场的广泛认可。

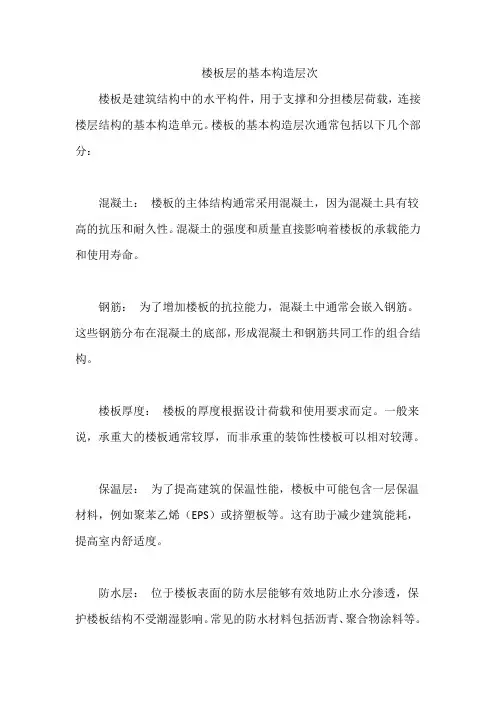

楼板层的基本构造层次
楼板是建筑结构中的水平构件，用于支撑和分担楼层荷载，连接楼层结构的基本构造单元。

楼板的基本构造层次通常包括以下几个部分：
混凝土：楼板的主体结构通常采用混凝土，因为混凝土具有较高的抗压和耐久性。

混凝土的强度和质量直接影响着楼板的承载能力和使用寿命。

钢筋：为了增加楼板的抗拉能力，混凝土中通常会嵌入钢筋。

这些钢筋分布在混凝土的底部，形成混凝土和钢筋共同工作的组合结构。

楼板厚度：楼板的厚度根据设计荷载和使用要求而定。

一般来说，承重大的楼板通常较厚，而非承重的装饰性楼板可以相对较薄。

保温层：为了提高建筑的保温性能，楼板中可能包含一层保温材料，例如聚苯乙烯（EPS）或挤塑板等。

这有助于减少建筑能耗，提高室内舒适度。

防水层：位于楼板表面的防水层能够有效地防止水分渗透，保护楼板结构不受潮湿影响。

常见的防水材料包括沥青、聚合物涂料等。

吊顶：在楼板的下方可能设置有吊顶，用于隐藏管线、电缆等设备，同时也可以起到装饰和隔热的作用。

吊顶的设计可以根据不同的需求采用各种材料。

砂浆层：楼板表面通常会覆盖一层砂浆，用于修补和平整楼板表面，提高表面的均匀度和平整度。

这些构造层次的组合和设计将取决于具体的建筑需求、荷载要求以及使用环境。

在实际设计和施工中，工程师和建筑师会根据具体情况进行合理的选择和优化。

钢筋混凝土楼板构造一、引言在当今的建筑领域中，钢筋混凝土楼板构造是最为常见且至关重要的构造之一。

它不仅提供了建筑的稳定性，还保证了建筑的使用安全性。

本文将详细解析钢筋混凝土楼板的构造，以帮助读者更好地理解这一基础性知识。

二、钢筋混凝土楼板构造的基本原理钢筋混凝土楼板是一种复合材料，由钢筋和混凝土两种主要材料组成。

钢筋为楼板提供强度和刚度，而混凝土则提供了抗压和抗拉的能力。

这两种材料的完美结合，使得楼板能够承受并分散建筑物的重量，同时抵抗各种外部载荷。

三、钢筋混凝土楼板的种类和特点根据不同的分类方式，钢筋混凝土楼板可以分为不同的类型。

例如，根据施工方式的不同，可以分为现浇式和预制式两种。

现浇式钢筋混凝土楼板具有整体性好、承载能力强、抗震性能好等优点，但施工周期较长；预制式钢筋混凝土楼板则具有施工速度快、节能环保等优点，但承载能力相对较弱。

四、钢筋混凝土楼板的构造细节钢筋混凝土楼板的构造细节包括模板工程、钢筋工程和混凝土工程三部分。

模板工程是保证楼板形状和尺寸的关键步骤，需要选择合适的模板材料和支撑体系；钢筋工程则是确定楼板的承载能力和结构性能的关键步骤，需要合理选择钢筋的种类、规格和数量；混凝土工程则直接决定了楼板的强度和耐久性，需要选择合适的混凝土配合比和浇筑方式。

五、钢筋混凝土楼板构造的优化设计随着科技的发展和建筑技术的不断进步，对钢筋混凝土楼板构造的优化设计也提出了更高的要求。

优化设计主要包括结构体系优化、材料优化、施工工艺优化等方面。

结构体系优化可以通过改变楼板的形状、尺寸、配筋方式等手段来提高楼板的承载能力和结构性能；材料优化可以通过选用高强度、低弹模的混凝土和高强度、高弹模的钢筋等手段来提高楼板的强度和耐久性；施工工艺优化可以通过改进施工方法、提高施工效率等手段来缩短施工周期，提高施工效率。

六、结论钢筋混凝土楼板构造是建筑领域的基础知识，对于建筑物的稳定性、安全性和使用性能都有着至关重要的影响。

1.画图说明现浇钢筋混凝土楼板层的构造做法。

※※※注意需要用现浇式钢筋混凝土楼板1.钢筋混凝土板式楼板这是跨度一般在2m～3m之间的钢筋混凝土板，单向支撑在四周墙上，板厚约70mm，板内配置主力钢筋(设于板底)与分布钢筋(垂直架于主力钢筋上以防裂)，主力钢筋按短跨搁置。

平面形式近方形或方形的钢筋混凝土板则多用双向支撑和配筋。

厕所、厨房多采用这种形式的楼板。

2.钢筋混凝土无梁楼板楼板不设梁，而将楼板直接支撑在柱上时为无梁楼板。

无梁楼板大多在柱顶设置柱帽，尤其是楼板承受的荷载很大时，设置柱帽可避免楼板过厚。

柱帽形式多样，有圆形、方形和多边形等。

无梁楼板的柱网通常为正方形或近似正方形，常用的柱网尺寸为6m左右，较为经济。

3.钢筋混凝土密肋(搁栅、小梁)楼板这类楼板有现浇、预制带骨架芯板填充块楼板等。

这类楼板由密肋板和填充块构成，密肋板的肋(搁栅)约为200mm～300mm，宽度60mm～150mm，间距700mm～1000mm；密肋板的厚度不小于50mm，楼板的适用跨度为3mm～10mm。

搁栅间距小的多填以陶土空心砖，或空心矿渣混凝土块，以适应楼层隔声、保温、隔热的效果。

同时空心砖还可以起到模板的作用，也可铺设管道，造价低廉。

如预做吊顶，可在搁栅内预留钢丝；如需铺木楼板，则可于钢筋混凝土搁栅面上嵌燕尾形木条，然后铺钉木楼板搁栅。

4.梁、板式(肋梁)楼板钢筋混凝土梁板式楼板由板、次梁、主梁现浇而成；钢筋混凝土结构也有反梁，即板在梁下相连。

依据受力情况的不同，板又分为单向板肋梁楼板、双向板肋梁楼板。

单向板肋梁楼板主梁支撑在柱上，主梁的经济跨度为5m～9m，梁的断面同钢筋量百分比有关，梁的构造高度为跨度的1/8～1/12，其间距为次梁跨度。

次梁跨度一般为4m～7m，梁高为跨度的1/12～1/16，其间距为板跨。

在进行肋梁楼板的布置时，承重构件，如梁、柱、墙等要做到上下对齐，便于合理地传力、受力。

较大的集中荷载，如隔墙、设备等宜布置在梁上，不要布置在板上。

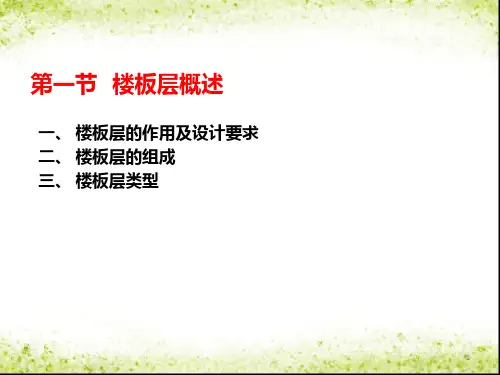

楼板层构造1、楼板层的组成楼板层是建筑重要的水平结构与构造构件，担负着承担楼面荷载与竖向分割建筑内部空间的任务，楼板层一般由面层、结构层的顶棚等几个基本层次组成。

（1）面层面层又称楼面或地面，是楼板上表面的完成面构造，也是室内空间的组成部分之一，面层主要是起到保证房间使用、保护结构层的作用，同时也对室内环境起到重要的装饰作用。

（2）结构层结构层是建筑的水平承重构件，主要包括板、梁等、结构层承受整个楼板层的全部荷载，并起到划分建筑内部空间及防火、隔音的作用。

楼板应当具有足够的强度、刚度、耐火性能。

（3）顶棚顶棚是楼板层下表面的构造层，也是室内空间上部的装修面层，顶棚的主要功能是满足室内装饰、改善空间比例、安装灯具、布置管线的需要。

（4）附加层某些特殊的房间具有特殊的使用要求和使用环境，一般需要设置附加层。

附加层通常设置在面层和结构层之间，主要有隔声板、防水层、保温或隔热层等。

2、楼板的类型根据建筑的平面布局与使用要求，可以选用不同的楼板，根据楼层所使用材料的不同，可以把楼板分为下几种类型：（1）木楼板木楼板在我国传统建筑中应用广泛，具有悠久的历史。

一般采用木梁承重，上表面设置木地板，下面可以用木板或板条抹灰做成顶棚，具有自重轻、制作灵活的优点，但由于耗费木板多、耐火性不能满足使用的安全要求、而且耐久性和隔声能力较差，现在已经基本被淘汰，只是在仿古建筑或个别地区的民居中还有采用。

（2）钢筋混凝土楼板钢筋混凝土楼板具有强度度、刚度大，耐久性和防火性能好的优点，而且拥有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。

（3）压型钢板组合楼板压型钢板组成楼板是在钢筋混凝土楼板的基础上发展起来的，是利用凹凸相间的压型薄钢板衬板与混凝土浇筑在一起形成的组成楼板，在保证楼板的强度和刚度的同时，又节省了模板消耗、加快了施工进度，主要用于空间、高层民用建筑和大跨度工业厂房中。

3、钢筋混凝土楼板钢筋混凝土楼板按照施工方式的不同，可以分为现浇整体式钢筋混凝土楼板，预制装配钢筋混凝土楼板和装配整体式钢筋混凝土楼板三种类型。
