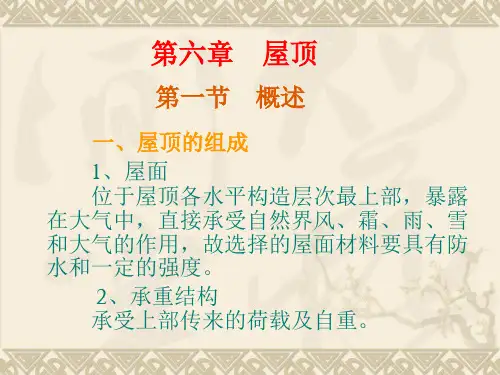

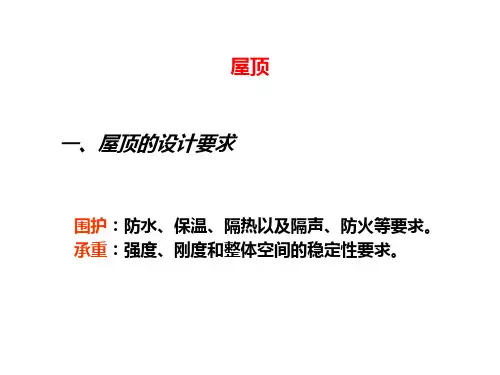

楼板层及屋顶的组成类型与设计要求

(2) 板缝构造
安装预制板时，为使板缝灌浆密实，要求板块之间离开 一定距离，以便填入细石混凝土。对整体性要求较高的建 筑，可在板缝配筋或用短钢筋与预制板吊钩焊接。
板的侧缝下口缝宽一般要求不小于20mm，缝宽在2050mm之间时，可用C20细石混凝土现浇；当下口缝宽为 50-200mm时，用C20细石混凝土现浇并在缝中配纵向钢 筋。板缝的配筋视各地区情况不同。
二、预制装配式钢筋混凝土楼板
预制钢筋混凝土楼板类型 常用的预制钢筋混凝土楼板，根据其截面形式可分为实心平 板、槽形板和空心板三种类型。 （1）实心平板 实心平板上下板面平整，制作简单，宜用于跨度小的走廊板 、楼梯平台板、阳台板、管沟盖板等处。板的两端支承在墙或 梁上，板厚一般为50-80mm，跨度在2.4m以内为宜，板宽约 为500-900mm。由于构件小，起吊机械要求不高。 （2）槽形板 槽形板是一种梁板结合的构件，即在实心板两侧设纵肋，构 成槽形截面。它具有自重轻、省材料、造价低、便于开孔等优 点。 （3）空心板 空心板孔洞形状有圆形、长圆形和矩形等，以圆孔板的制作 最为方便，应用最广。
2.预制薄板叠合楼板
预制薄板叠合楼板是由预制薄板和现浇钢筋混凝土层叠 合而成的装配整体式楼板。
叠合楼板的预制板部分通常采用预应力或非预应力薄板 。为了保证预制薄板与叠合层有较好的连接，薄板上表面需 做处理。如将薄板表面作刻槽处理、板面露出较规则的三角 形结合钢筋等。
预制薄板跨度一般为III-6m，最大可达到9m，板宽为 1.1-1.8m，板厚通常不小于50mm。
2.地面防水 有水房间楼板以现浇钢筋混凝土楼板为佳，面层材料通 常为整体现浇水泥砂浆、水磨石或贴瓷砖等防水性较好的材 料。 对于防水要求较高的房间，还应在楼板与面层之间设置 防水层。 常见的防水材料有卷材、防水砂浆和防水涂料。 为防止水四周墙脚受水，应将防水层沿周边向上泛起至 少150mm。当遇到开门时，应将防水层向外延伸250mm 以上。
3.井式楼板 图III-5井式楼板
井式楼板是肋梁楼板的一种特殊形式。当房间尺寸较大，
并接近正方形时，常沿两个方向布置等距离、等截面高度的梁 (不分主次梁)，板为双向板，形成井格形的梁板结构，纵梁和 横梁同时承担着由板传递下来的荷载。 井式楼板的跨度一般为6-10m，板厚为70-80mm，井格边长 一般在2.5m之内。
现浇叠合层厚度一般为100-120mm，以大于或等于薄板 厚度的两倍为宜。叠合楼板的总厚度一般为150-250mm。
§III-3楼地面构造
一、对地面的要求 1.具有足够的坚固性：即要求在各种外力作用下不易被磨 损、破坏、且要求表面平整、光洁、易清洁和不起灰； 2.保温性能好：作为人们经常接触的地面，应给人们以温 暖舒适的感觉，保证寒冷季节脚部舒适。 3.具有一定的弹性：当人们行走时不致有过硬的感觉，同 时有弹性的地面对减弱撞击声亦有利。 4.满足隔声要求：隔声要求主要在楼地面。可通过选择楼 地面垫层的厚度与材料类型来达到。 5.其它要求：对有水作用的房间，地面应防潮防水；对有 火灾隐患的房间，应防火耐燃烧；对有酸碱作用的房间，则 要求具有耐腐蚀的能力等。
4.防水、防潮要求 对于厨房、厕所、卫生间等一些地面潮湿、易积水房间， 应处理好楼地层的防渗问题。 5.便于在楼层和地层中敷设各种管线 6.经济要求 一般楼地层约占建筑物总造价的20%-30%，选用楼板 时应考虑就地取材和提高装配化的程度。
图III-2地面防潮和保温
三、 楼板的类型 根据楼板结构层所使用的材料不同，可分为木楼板、砖拱楼 板、钢筋混凝土楼板、压型钢板组合楼板几种类型，如图III-3 所示。
(3) 板与墙、梁的连接构造 预制板直接搁置在砖墙或梁上时，均应有足够的支承长 度。支承于梁上时其搁置长度不小于80mm；支承于墙上 时其搁置长度不小于110mm，并在梁或墙上坐M5水泥砂 浆，厚度为20mm，以保证板的平稳，传力均匀。 另外，为增加建筑物的整体刚度，板与墙、梁之间或 板与板之间常用钢筋拉结，拉结程度随抗震要求和对建筑 物整体性要求不同而异，各地有不同的拉结锚固措施。
2.肋梁楼板 图III-4梁板式楼板
肋梁楼板是最常见的楼板形式之一，当板为单向
板时，称为单向板肋梁楼板，当板为双向板时，称为 双向板肋梁楼板。
梁有主梁、次梁之分，次梁与主梁一般垂直相交， 板搁置在次梁上，次梁搁置在主梁上，主梁搁置在墙 或柱上。其主次梁布置对建筑的使用、造价和美观等 有很大影响。
无梁楼板楼层净空较大，顶棚平整，采光通风和卫生条 件较好，适宜于活荷载较大的商店、仓库和展览馆等建筑 。
5.压型钢板组合楼板
(1)压型钢板组合楼板的构造 压型钢板组合楼板的基本构造形式见图8.6，它是由钢梁、 压型钢板和现浇混凝土三部分组成。 压型钢板组合楼板的整体连接是由栓钉(又称抗剪螺钉)将钢筋 混凝土、压型钢板和钢梁组合成整体。栓钉是组合楼板的抗剪 连接件，楼面的水平荷载通过它传递到梁、柱上，所以又称剪 力螺栓，其规格和数量是按楼板与钢梁连接的剪力大小确定的。 (2)使用压型钢板组合楼板应注意的问题： ① 有腐蚀的环境中应避免应用； ② 应避免压型钢板长期暴露，以防钢板和梁生锈，破坏结构 的连接性能； ③ 在动荷载作用下，应仔细考虑其细部设计，并注意保持结 构组合作用的完整性和共振问题。
(2)水磨石地面
水磨石地面的常规做法是先用10-15mm厚1:3水泥砂 浆打底、找平，按设计图采用1:1水泥砂浆固定分格条(玻璃 条、铜条或铝条等)，再用1:2-1:2.5水泥石碴浆抹面，浇水 养护约一周后用磨石机磨光，再用草酸清洗，打蜡保护。
水磨石地面分格的作用是将地面划分成面积较小的区格， 减少开裂的可能，分格条形成的图案增加了地面的美观， 同时也方便了维修。
井式楼板有正井式和斜井式两种。 如果在井格梁下面加以艺术装饰处理，抹上线腰或绘上彩画 ，则可使顶棚更加美观。
4.无梁楼板
无梁楼板是将楼板Biblioteka 接支承在柱上，不设主梁和次梁。 柱网一般布置为正方形或矩形，柱距以6m左右较为经济。
为减少板跨、改善板的受力条件和加强柱对板的支承作 用，一般在柱的顶部设柱帽或托板。由于其板跨较大，板 厚不宜小于120mm，一般为160-200mm。
3、附加层：通常设置在面层和结构层之间，有时也布 置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水 层、保温或隔热层等。
4、顶棚层：楼板层下表面的构造层，也是室内空间上 部的装修层。

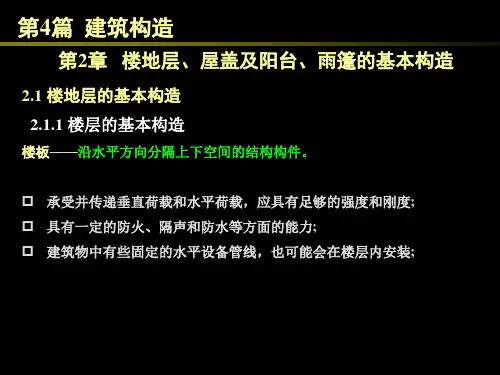

二、楼地层的设计要求
1.强度和刚度要求 2.隔声要求 楼层和地层应具有一定的隔声能力。楼层的隔声量一般在 40dB-50dB。提高楼层隔声能力的措施有以下几种： （1）选用空心构件来隔绝空气传声； （2）在楼板面铺设弹性面层，如橡胶、地毡等； （3）在面层下铺设弹性垫层； （4）在楼板下设置吊顶棚。 3.热工及防火要求 一般楼层和地层应有一定的蓄热性，即地面应有舒适的感 觉。 防火要求楼地层应根据建筑物的等级、对防火的要求等进 行设计。 建筑物的耐火等级对构件的耐火极限和燃烧性能有一定的 要求。
二、地面的构造做法
1.整体地面 用现场浇注的方法做成整片的地面称为整体地面。 常用的有水泥砂浆地面、水磨石地面、菱苦土地面等。 (1)水泥砂浆地面 水泥砂浆地面有单层和双层构造之分。 单层做法是先刷素水泥砂浆结合层一道，再用1III-20厚1:2 水泥砂浆压实抹光。 双层做法是先以1III-20厚1:3水泥砂浆打底、找平，再以III10mm厚1:2或1:5的水泥砂浆抹面。 分层构造虽增加了施工程序，却容易保证质量，减少了表面 干缩时产生裂纹的可能。 当前以双层水泥砂浆地面居多。
§III-4 顶棚构造
(4) 楼板上隔墙的处理
预制钢筋混凝土楼板上设立隔墙时，宜采用轻质隔墙， 可搁置在楼板的任何位置。
若隔墙自重较大时，如采用砖隔墙、砌块隔墙等，则应 避免将隔墙搁置在一块板上，通常将隔墙设置在两块板的 接缝处。
当采用槽形板或小梁搁板的楼板时，隔墙可直接搁置在 板的纵肋或小梁上。
当采用空心板时，须在隔墙下的板缝处设现浇板带或梁 来支承隔墙。
四、地面防水构造 图III-6楼地面的防水和排水
1.地面排水
为排除室内积水，地面应有一定坡度，一般为1-1.5%， 并设置地漏，使水有组织地排向地漏；为防止积水外溢，影 响其它房间的使用，有水房间地面应比相邻房间或地面低 20-30mm；若不设此高差，即两房间地面等高时，则应在 门口做20-30mm高的门槛。
(a)木楼板；(b)砖拱楼板；(c)钢筋混凝土楼板；(d)压型钢板组合楼板 图III-3 楼板的类型
§III-2 钢筋混凝土楼板
一、现浇钢筋混凝土楼板 1.板式楼板 楼板内不设置梁，将板直接搁置在墙上的称为板式楼 板。 板有单向板与双向板之分。 当板的长边与短边之比大于2时，板基本上沿短边方 向传递荷载，这种板称为单向板，板内受力钢筋沿短边 方向加置。 双向板长边与短边之比不大于2，荷载沿双向传递， 短边方向内力较大，长边方向内力较小，受力主筋平行 于短边，并摆在下面。 板式楼板底面平整、美观、施工方便。适用于小跨度 房间，如走廊、厕所和厨房等。
三、装配整体式钢筋混凝土楼板
1.密肋填充块楼板 密肋填充块楼板的密肋小梁有现浇和预制两种。 现浇密肋填充块楼板是以陶土空心砖、矿碴混凝土实心 块等作为肋间填充块来现浇密肋和面板而成。 预制小梁填充块楼板是在预制小梁之间填充陶土空心 砖、矿碴混凝土实心块、煤碴空心块，上面现浇面层而成 。 密肋填空块楼板板底平整，有较好的隔声、保温、隔热 效果，在施工中空心砖还可起到模板作用，也有利于管道 的敷设。此种楼板常用于学校、住宅、医院等建筑中。
三、踢脚线构造
地面与墙面交接处的垂直部位，在构造上通常按地面 的延伸部分来处理，这一部分被称为踢脚线，也称为踢脚 板。
它可以保护室内墙脚避免扫地或拖地板时污染墙面。 踢脚的高度一般为100-150mm，所用的材料有水泥砂 浆、 水磨石、木材、石材等，一般应与室内地坪材料一致 或相适应。 当采用多孔砖或空心砖砌筑墙体时，为保证室内踢脚 质量，楼地面之上应改用三皮实心砖砌筑。
