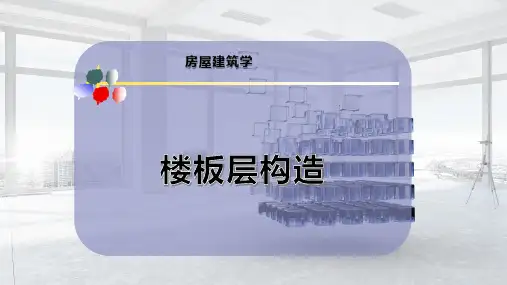

楼板层构造2

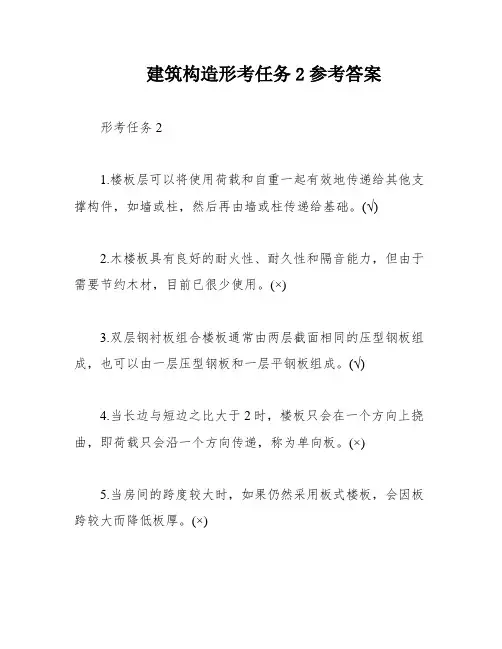

建筑构造形考任务2参考答案形考任务21.楼板层可以将使用荷载和自重一起有效地传递给其他支撑构件，如墙或柱，然后再由墙或柱传递给基础。

(√)2.木楼板具有良好的耐火性、耐久性和隔音能力，但由于需要节约木材，目前已很少使用。

(×)3.双层钢衬板组合楼板通常由两层截面相同的压型钢板组成，也可以由一层压型钢板和一层平钢板组成。

(√)4.当长边与短边之比大于2时，楼板只会在一个方向上挠曲，即荷载只会沿一个方向传递，称为单向板。

(×)5.当房间的跨度较大时，如果仍然采用板式楼板，会因板跨较大而降低板厚。

(×)6.装配整体式钢筋混凝土楼板是先预制楼板中的一部分构件，然后在现场安装后浇筑混凝土面层而形成的整体楼板。

(√)7.为了有效防止室内受潮，避免地面结构层受潮而破坏，需要对地层做必要的防潮处理。

(√)8.地层与土层直接接触，土壤中的水分因毛细现象作用上升引起地面受潮，但通常不会影响室内卫生和使用。

(×)9.当室内空气相对湿度较高时，由于地表温度较低，会在地面上产生结露现象，引起地面受潮。

(√)10.架空式地坪是将底层地坪架空，使地坪不接触土壤，形成通风间隙，以改变地面的温度状况，同时带走地下潮气。

(√)11.为了使楼地面排水畅通，需要将楼地面设置一定的坡度，但坡度越大并不一定越好。

(×)12.雨篷位于建筑物出入口上方，用于遮挡雨水，保护外门不受侵害，但也具有一定的装饰作用。

(×)13.阳台的平面尺寸应与相连的房间开间或进深尺寸进行统一布置。

(√)14.为了防止阳台上的雨水等流入室内，阳台的地面应比室内地面高。

(×)15.为了保证抹灰牢固、平整、颜色均匀和面层不开裂脱落，施工时需要分层操作，但每层抹得越厚并不一定越好。

(×)16.人造石材墙面可以与天然石材媲美，但造价要高于天然石材墙面。

(×)17.为了便于清洗和防水，釉面砖要求安装紧密，一般不留灰缝，细缝用白水泥擦平。

试卷总分:100 得分:89
一.单选题（共20题，每题3分，共60分）
1.楼板层的隔声构造措施不正确的是（）。

A.设置混凝土垫层
B.楼面上铺设地毯
C.设置矿棉毡垫层
D.做楼板吊顶处理
【答案】:A
2.无梁楼板用于（）。

A.活荷载较大的建筑
B.跨度5～9m
C.跨度10m左右
D.任何情况
【答案】:A
3.阳台按使用要求不同可分为（）。

A.生活阳台、服务阳台
B.生活阳台、工作阳台
C.封闭阳台、开敞阳台
D.凹阳台、凸阳台
【答案】:A
4.根据受力状况的不同，现浇密肋楼板可分为（）。

A.双向密肋楼板、三向密肋楼板
B.有梁楼板、无梁楼板
C.单向密肋楼板、双向密肋楼板
D.单向密肋楼板、多向密肋楼板
【答案】:C
5.平屋顶的排水坡度一般不超过5%，最常用的坡度为（? ?）。

?
A.1?%?
B..05
C.2%～3%
D..04
【答案】:C
6.坡屋顶多用斜率法来表示坡度，平屋顶常用（???）。

?
A.角度法
B.角度法、百分比
C.斜率法
D.百分比法
【答案】:D。

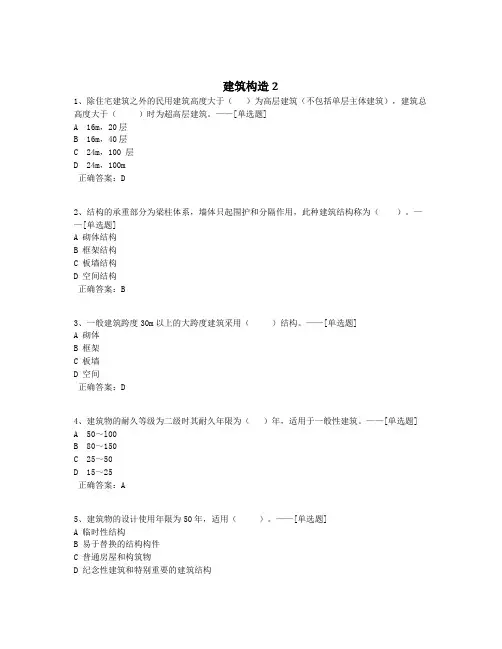

建筑构造21、除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

——[单选题]A 16m，20层B 16m，40层C 24m，100 层D 24m，100m正确答案：D2、结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

——[单选题]A 砌体结构B 框架结构C 板墙结构D 空间结构正确答案：B3、一般建筑跨度30m以上的大跨度建筑采用（）结构。

——[单选题]A 砌体B 框架C 板墙D 空间正确答案：D4、建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

——[单选题]A 50～l00B 80～150C 25～50D 15～25正确答案：A5、建筑物的设计使用年限为50年，适用（）。

——[单选题]A 临时性结构B 易于替换的结构构件C 普通房屋和构筑物D 纪念性建筑和特别重要的建筑结构6、耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

——[单选题]A 0. 5小时，难燃烧体B 1小时，难燃烧体C 0. 5小时，非燃烧体D 1小时，非燃烧体正确答案：C7、大型门诊楼属于（）工程等级。

——[单选题]A 特级B 一级C 二级D 三级正确答案：B8、模数60m的数值是（），经常用于（）。

——[单选题]A 60mm，构件截面或缝隙B 600mm，门窗洞口C 6000mm，柱距或开间D 60000mm，建筑总尺寸正确答案：C9、如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

——[单选题]A 建筑平面图B 建筑立面图C 建筑剖面图D 建筑详图正确答案：A10、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

——[单选题]A 房屋的开间、进深B 房屋内墙的厚度和内部门窗洞口尺寸C 房屋水平方向的总长、总宽D 房屋外墙的墙段及门窗洞口尺寸11、下列选项中，不是建筑剖面图所表达的内容的是（）。

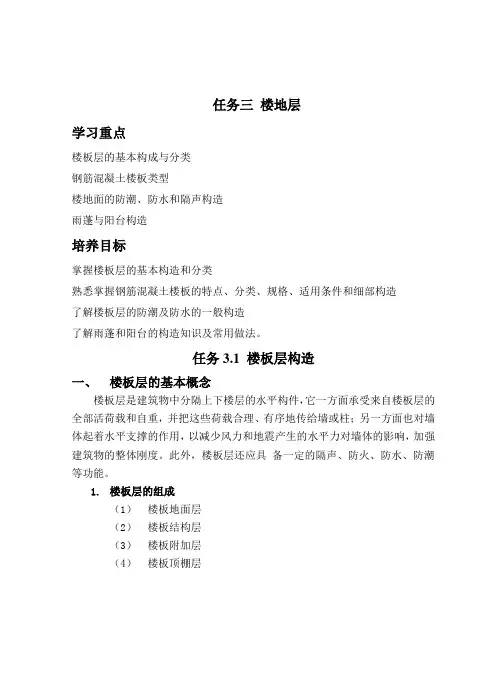

任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。

任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。

此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。

1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。

钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。

3.楼板的设计要求1)要有足够的强度和刚度。

2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。

提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。

3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。

5）经济方面的要求。

6）满足地面平整、光洁、耐磨、易于清洁等要求。

7）建筑工业化的要求。

任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。

按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。

1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。

1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。

第四章楼地层与地教学目的能理解地坪层、楼板层构造设计的原理，并结合理论会绘制构造图形。

参观学习所在地所能接触到的楼地层的各种形式，参照实物和教材进行简单图示表达。

参考国家及各地方标准图集。

课程重点掌握装配式钢筋混凝土楼板的板型及板缝构造，各种楼地面装修的类型及其构造、常用楼地面装修的类型及其构造、掌握阳台承重结构的布置。

课程难点装配式钢筋混凝土楼板的板型及板缝构造，参照实物和教材进行简单图示表达教学方法课堂及实物现场讲解师生互动课堂及现场问答讨论作业类型参照实物和教材进行一般房屋构造图表达第一节概述一、楼板的设计要求1、作用：1）分隔作用2）承重构件3）对墙体起水平支撑作用，可增强房屋的刚度和整体性。

2、楼地层的设计要求1）具有足够的强度和刚度，以保证结构的安全；2）满足隔声要求空气传声：主要通过楼板板缝传播，常通过密实板缝解决。

固体传声：主要是人们行走、移动家具等撞击声。

一般情况下采取构造措施隔绝固体传声：（1）弹性面层：地毯、橡皮、塑料（2）弹性垫层：浮筑式楼板（3）在楼板下设置吊顶棚：在顶棚铺设吸音材料，加强隔声。

3）楼板层应满足防火要求4）满足防潮、防水要求5）工业化大生产的要求：尺寸符合模数制要求，减少预制构件的规格和尺寸；6）经济要求：在满足前几项要求的前提下，尽可能降低造价。

二、楼地层的类型1、木楼板2、砖拱楼板3、钢楼板4、钢筋混凝土楼板5、钢衬板组合楼板三、楼板层的组成1、面层2、结构层3、顶棚层4、附加层：又称功能层，主要用以设置满足隔声、防水、隔热、保温等。

是现代楼板结构中不可缺少的部分，保证在其它构造层次不能完全满足使用功能要求的情况下的一些特殊要求。

四、地坪层的组成1、面层2、垫层地坪层中起承重作用主要构造层。

垫层通常采用三合土、素砼、毛石砼等材料。

3、基层直接支承垫层的土壤，也可称地基。

一般采用素土夯实做法。

4、附加层与楼板层一样，对有特殊要求的地层也增加一些特殊附加的构造层次，以满足使用功能要求。
