第六讲 楼板层和地面

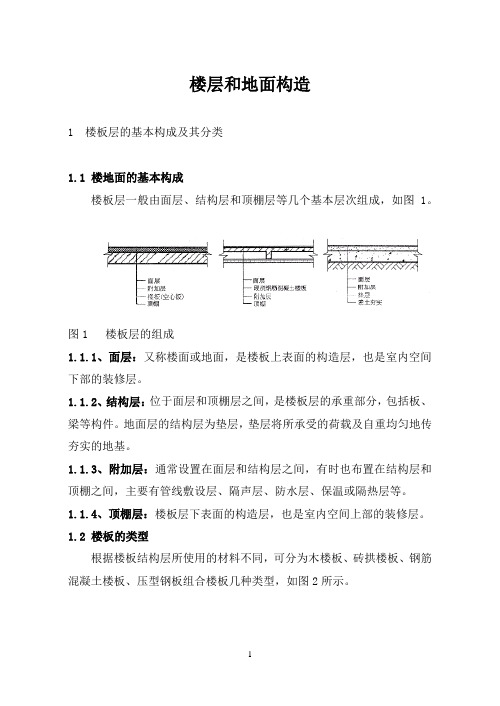

楼层和地面构造1 楼板层的基本构成及其分类1.1 楼地面的基本构成楼板层一般由面层、结构层和顶棚层等几个基本层次组成，如图1。

图1 楼板层的组成1.1.1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。

1.1.2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。

地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基。

1.1.3、附加层：通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。

1.1.4、顶棚层：楼板层下表面的构造层，也是室内空间上部的装修层。

1.2 楼板的类型根据楼板结构层所使用的材料不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板、压型钢板组合楼板几种类型，如图2所示。

(a)木楼板；(b)砖拱楼板；(c)钢筋混凝土楼板；(d)压型钢板组合楼板图2 楼板的类型2 钢筋混凝土楼板2.1 现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达到一定强度后拆除模板而成型的楼板结构。

主要适用于平面布置不规则，尺寸不符合模数要求或管道穿越较多的楼面，以及对整体刚度要求较高的高层建筑。

2.1.1 板式楼板将楼板现浇成一块平板，并直接支承在墙上。

板式楼板适用于平面尺寸较小的房间（如住宅中的厨房、卫生间等）以及公共建筑的走廊。

单向板：板的长边尺寸l2与短边尺寸l1之比l2/l1，大于2时，在荷载作用下，楼板基本上只在l1方向上挠曲变形，而在l2方向上的挠曲很小，这表明荷载基本沿l1方向传递，如图3(a)所示。

双向板：当l2/l1，不大于2时，楼板在两个方向都挠曲，即荷载沿两个方向传递，如图3(b)所示。

(a)单向板；(b)双向板图3 楼板的传力方式2.1.2 梁板式楼板当房间的跨度较大时，在板下设梁来增加板的支点，从而减小板跨。

这时，楼板上的荷载先由板传给梁，再由梁传给墙或柱。

土建工程基础课件——-楼板层与地面层、-楼梯 (一)土建工程基础课程涵盖了许多重要的知识点，其中包括楼板层与地面层和楼梯。

这两个方面在土建工程中都非常重要，因为它们关系到建筑物的结构和功能。

下面将分别探讨这两个知识点。

一、楼板层与地面层楼板层和地面层都是负责支撑建筑物的重要部分。

楼板层一般用于支撑上部结构的楼层，起到承载作用；地面层则是地下室和建筑物基础的一部分，用于承担地上建筑物的重量。

它们的建设需要严格按照规划来进行。

楼板层的施工需要考虑到承载能力和防火性能。

使用钢筋混凝土浇筑，可以增强楼板层的承载能力和防火性能。

在混凝土浇筑时，要注意使用正常混凝土浇筑，以保证整个结构的强度。

地面层的设计和建设也要考虑到许多因素，如地质状况和水土条件。

建设过程中需要考虑水流的可能性，如需排水则需要安装有效的排水系统。

在地下室和地面层建设过程中，还需要留出空间来安装管道和其他设备。

二、楼梯楼梯是建筑物中连接楼层的重要桥梁。

设计楼梯时，需要考虑到许多因素，如开口高度和步距。

开口高度是楼梯距离地面的高度，步距是每个台阶之间的距离。

楼梯的规划和构建还需要考虑到楼层的使用情况。

例如，公共建筑物的楼梯需要能够容纳更多的人流量，并且需要考虑到残疾人和老年人等特殊人群的需求。

此外，在楼梯的设计中还应该考虑到紧急疏散的需要，需要预留充足的空间，以确保紧急情况下的安全性。

总结综上所述，楼板层和地面层的构建需要考虑到结构的强度和耐久性。

楼梯的设计还需要考虑到实用性和安全性。

只有在安全和耐久性方面严格合规，才能建造出真正的优质建筑。

第4章楼板层与地坪层学习目标要求1．掌握楼面的分类；2．掌握钢筋混凝土楼板的构造要求；3．掌握楼地面的构造组成及做法；4．掌握顶棚的类型及构造做法等；5．掌握阳台的构造；6．掌握防水、防潮、隔声构造。

学习重点与难点重点是现浇楼钢筋混凝土楼板中板式楼板和梁板式楼板的构造要求以及预制装配式钢筋混凝土楼板的布置与细部构造，楼地面的构造组成及做法，楼板层的防水构造，顶棚的类型及构造做法等。

4．1 楼板层的作用、类型、组成及设计要求4．1．1 楼板层与地坪层的作用楼板层与地坪层是建筑空间的水平分隔构件．同时又是建筑结构的承重构件，一方面承受自重和楼板层上的全部荷载，并合理有序地把荷载传给墙和柱，增强房屋的刚度和整体稳定性。

另一方面对墙体起水平支撑作用，以减少风和地震产生的水平力对墙体的影响，增加建筑物的整体刚度；此外，楼地层还具备一定的防火、隔声、防水、防潮等能力，并具有一定的装饰和保温作用。

4．1．2 楼板层的类型楼板层按结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板、钢楼板及压型钢板与混凝土组合楼板等，如图2-4-1所示。

1．木楼板木楼板是在木搁栅之间设置剪刀撑，形成有足够整体性和稳定性的骨架，并在木搁栅上下铺钉木板所形成的楼板，如图2-4-1(a〕。

这种楼板构造简单，自重轻，导热系数小，但耐久性和耐火性差，耗费木材量大，除木材产区外较少采用。

2．砖拱楼板砖拱楼板是先在墙或柱上架设钢筋混凝土小梁，然后在钢筋混凝土小梁之间用砖砌成拱形结构所形成的楼板，如图2-4-1 (b）。

砖拱楼板可节约钢材、水泥、木材，造价低，但承载能力和抗震能力差，结构层所占的空间大，顶棚不平整，施工较烦琐，所以现在已基本不用。

3．钢筋混凝土楼板钢筋混凝土楼板的强度高、刚度大、耐久性和耐火性好，具有良好的耐久、防火和可塑性，便于工业化的生产，是目前应用最广泛的楼板类型，如图2-4-1 (c）。

4．钢楼板钢楼板自重轻、强度高、整体性好、易连接、施工方便、便于建筑工业化，但用钢量大、造价高、易腐蚀、维护费用高、耐火性比钢筋混凝土差。

第三节地面地坪层是建筑物底层与土壤相接的构件，和楼板层一样，承受着底层地面上的荷载，并将荷载均匀地传给地基。

（一）楼地面的种类楼地面一般有面层、垫层和承重层组成。

承重层是指楼板，垫层为中间层，面层做法很多。

面层根据材料的不同分：整体地面，是指以砂浆、混凝土或其他材料的拌合物在现场浇筑而成的地面。

常用的有以水泥为胶凝材料的水泥地面、水磨石地面、混凝土地面；有以沥青为胶凝材料的沥青地面；以树脂（如聚醋酸乙烯乳液、丙烯酸树脂乳液、环氧树脂等）为胶凝材料的现浇塑料地面。

其中水泥类现浇整体地面以其坚固、耐磨、防火防水、易清洁等优点应用最广泛，如水泥砂浆地面，水磨石地面。

块状材料地面，如砖铺地面、面砖、缸砖及陶瓷锦砖地面面等；木地面，如条木地面和拼花木地面等；塑料地面，如聚氯乙烯塑料地面；涂料地面等。

（二）楼地面构造要点1、整体地面a）水泥地面通常有单层和双层两种做法。

单层做法只抹一层20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0 mm厚1：2水泥砂浆抹平压光。

水泥砂浆地面构造简单，坚固耐磨、防水防潮，造价低廉，但导热系数大，冬天感觉阴冷，是一种广为采用的低档地面（如图4—8所示）。

图4—8 水泥砂浆地面做法b）水泥石屑地面是将水泥砂浆里的中粗砂换成3~6mm的石屑，或称豆石或瓜米石地面。

在垫层或结构层上直接做1：2水泥石屑25厚，水灰比不大于0.4，刮平拍实，碾压多遍，出浆后抹光。

这种地面表面光洁，不起尘，易清洁，造价是水磨石地面的50％，但强度高，性能近似水磨石。

c）水磨石地面水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）~(l：2)水泥石碴12mm厚，石碴粒径为8 ~10mm，分格条一般高l0mm，用1：1水泥砂浆固定。

磨石地面采用普通水泥掺白石子，玻璃条分格；美术水磨石可用白水泥加各种颜料和各色石子，用铜条分格，可形成各种优美的图案，但造价比普通水磨石高（如图4—9所示）。

房屋构造组成部分——地面与楼板房屋构造组成部分——地面与楼板2014-12-17肖亮广州地坪展房屋构造组成部分：4、地面与楼板（1）地面：是指建筑物底层的地坪。

其基本组成有面层、垫层和基层三部分。

对于有特殊要求的地面，还设有防潮层、保温层、找平层等构造层次。

每层楼板上的面层通常叫楼面，楼板所起的作用类似地面中的垫层和基层。

①面层：是人们日常生活、工作、生产直接接触的地方，是直接承受各种物理和化学作用的地面与楼面表层。

②垫层：在面层之下、基层之上，承受由面层传来的荷载，并将荷载均匀地传至基层。

③基层：垫层下面的土层就是基层。

地面的种类：①整体地面：其面层是一个整体。

它包括水泥沙浆地面、混凝土地面、水磨石地面、沥青砂浆地面等②块料地面：其面层不是一个整体，它是借助结合层将面层块料粘贴或铺砌在结构层上。

常见的块料种类有：陶瓷锦砖、大理石、碎块大理石、水泥花砖、混凝土和水磨石预制的板块等。

（2）楼板：是分隔承重构件，它将房屋垂直方向分隔为若干层，并把人和家具等竖向荷载及楼板自重通过墙体、梁或柱传给基础。

按其使用的材料可分为：砖楼板、木楼板和钢筋混凝土楼板等。

砖楼板的施工麻烦，抗震性能较差，楼板层过高，现很少采用。

木楼板自重轻，构造简单，保温性能好，但耐久和耐火性差，一般也较少采用。

钢筋混凝土楼板具有强度高，刚性好，耐久、防火、防水性能好，又便于工业化生产等优点，是现在广为使用的楼板类型。

钢筋混凝土楼板按照施工方法可分为现浇和预制两种。

现浇钢筋混凝土楼板：其楼板整体性、耐久性、抗震性好，刚度大，能适应各种形状的建筑平面，设备留洞或设置预埋件都较方便，但模板消耗量大，施工周期长。

按照构造不同又可分为如下三种现浇楼板：①钢筋混凝土现浇楼板：当承重墙的间距不大时，如住宅的厨房间、厕所间，钢筋混凝土楼板可直接搁置在墙上，不设梁和柱，板的跨度一般为2—3米，板厚度约为70—80mm。

②钢筋混凝土肋型楼板：也称梁板式楼板，是现浇式楼板中最常见的一种形式。
