土建工程基础课件——-楼板层与地面层、-楼梯 (一)土建工程基础课程涵盖了许多重要的知识点，其中包括楼板层与地面层和楼梯。
这两个方面在土建工程中都非常重要，因为它们关系到建筑物的结构和功能。
下面将分别探讨这两个知识点。
一、楼板层与地面层楼板层和地面层都是负责支撑建筑物的重要部分。
楼板层一般用于支撑上部结构的楼层，起到承载作用；地面层则是地下室和建筑物基础的一部分，用于承担地上建筑物的重量。
它们的建设需要严格按照规划来进行。
楼板层的施工需要考虑到承载能力和防火性能。
使用钢筋混凝土浇筑，可以增强楼板层的承载能力和防火性能。
在混凝土浇筑时，要注意使用正常混凝土浇筑，以保证整个结构的强度。
地面层的设计和建设也要考虑到许多因素，如地质状况和水土条件。
建设过程中需要考虑水流的可能性，如需排水则需要安装有效的排水系统。
在地下室和地面层建设过程中，还需要留出空间来安装管道和其他设备。
二、楼梯楼梯是建筑物中连接楼层的重要桥梁。
设计楼梯时，需要考虑到许多因素，如开口高度和步距。
开口高度是楼梯距离地面的高度，步距是每个台阶之间的距离。
楼梯的规划和构建还需要考虑到楼层的使用情况。
例如，公共建筑物的楼梯需要能够容纳更多的人流量，并且需要考虑到残疾人和老年人等特殊人群的需求。
此外，在楼梯的设计中还应该考虑到紧急疏散的需要，需要预留充足的空间，以确保紧急情况下的安全性。
总结综上所述，楼板层和地面层的构建需要考虑到结构的强度和耐久性。
楼梯的设计还需要考虑到实用性和安全性。
只有在安全和耐久性方面严格合规，才能建造出真正的优质建筑。

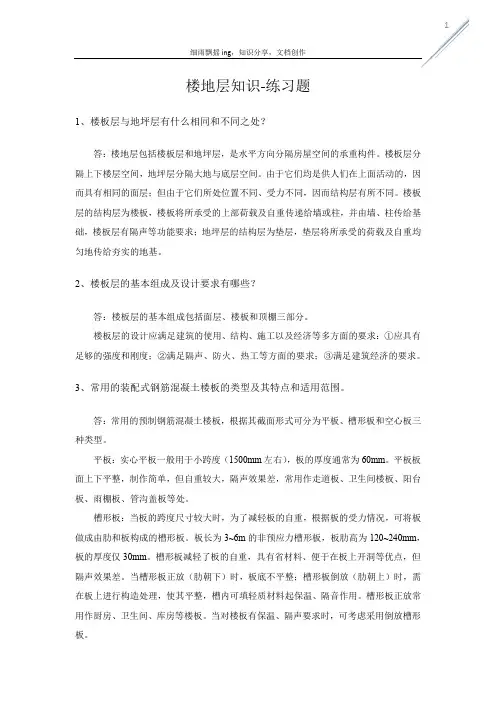

楼地层知识-练习题1、楼板层与地坪层有什么相同和不同之处？答：楼地层包括楼板层和地坪层，是水平方向分隔房屋空间的承重构件。
楼板层分隔上下楼层空间，地坪层分隔大地与底层空间。
由于它们均是供人们在上面活动的，因而具有相同的面层；但由于它们所处位置不同、受力不同，因而结构层有所不同。
楼板层的结构层为楼板，楼板将所承受的上部荷载及自重传递给墙或柱，并由墙、柱传给基础，楼板层有隔声等功能要求；地坪层的结构层为垫层，垫层将所承受的荷载及自重均匀地传给夯实的地基。
2、楼板层的基本组成及设计要求有哪些？答：楼板层的基本组成包括面层、楼板和顶棚三部分。
楼板层的设计应满足建筑的使用、结构、施工以及经济等多方面的要求：①应具有足够的强度和刚度；②满足隔声、防火、热工等方面的要求；③满足建筑经济的要求。
3、常用的装配式钢筋混凝土楼板的类型及其特点和适用范围。
答：常用的预制钢筋混凝土楼板，根据其截面形式可分为平板、槽形板和空心板三种类型。
平板：实心平板一般用于小跨度（1500mm左右），板的厚度通常为60mm。
平板板面上下平整，制作简单，但自重较大，隔声效果差，常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。
槽形板：当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力情况，可将板做成由肋和板构成的槽形板。
板长为3~6m的非预应力槽形板，板肋高为120~240mm，板的厚度仅30mm。
槽形板减轻了板的自重，具有省材料、便于在板上开洞等优点，但隔声效果差。
当槽形板正放（肋朝下）时，板底不平整；槽形板倒放（肋朝上）时，需在板上进行构造处理，使其平整，槽内可填轻质材料起保温、隔音作用。
槽形板正放常用作厨房、卫生间、库房等楼板。
当对楼板有保温、隔声要求时，可考虑采用倒放槽形板。
4、现浇筑肋梁楼板的布置原则。
答：在进行现浇筑肋梁楼板的布置时应遵循以下原则：①承重构件，如柱、梁、墙等应有规律地布置，宜做到上下对齐，以利于结构传力直接，受力合理。
第四章楼板层和地面一、试题（一）填空题1.楼板按其所用的材料不同，可分为、、等。
2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。
3.现浇梁板式楼板布置中，主梁应沿房间的方向布置，次梁垂直于方向布置。
4.槽形板为提高板的整体刚度和便于搁置，常将板的封闭。
5.预制钢筋混凝土楼板的支承方式有和两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况，即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有、和粘贴式三种。
8.顶棚按其构造方式不同有和两大类。
9.阳台按其与外墙的相对位置不同分为、、和转角阳台等。
10.吊顶主要有三个部分组成，即、和。
11.楼板层主要由、和三部分组成。
有特殊要求的房间通常增设附加层。
12.地坪层主要由、和三部分组成。
必要时也可增设附加层。
13.一般四面简支的单向板式楼板，其厚度不小于短边的；四面简支的双向板，其厚度不小于短边的。
14.实心预制钢筋混凝土平板跨度一般在㎜以内，板厚为跨度的1/30，常取60～80㎜，板宽一般为㎜或㎜。
15.预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。
一般情况下，板搁置在梁上应不小于；搁置在内墙上不小于。
（二）选择题1.现浇水磨石地面常嵌固分格条（玻璃条、铜条等），其目的是。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度，当板长超过m时，每隔1000～1500㎜增设横肋一道。
①4.5m ②9m③6m ④7.2m3.空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑移4.预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。
①30㎜②50㎜③60㎜④65㎜5. 施工方便，但易结露、易起尘、导热系数大。
①现浇水磨石地面②水泥地面③木地面④预制水磨石地面6.吊顶的吊筋是连接的承重构件。
①搁栅和屋面板或楼板等②主搁栅与次搁栅③搁栅与面层④面层与面层7.当首层地面垫层为柔性垫层（如：砂垫层、炉渣垫层或灰土垫层）时，可用于支承面层材料。
任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。
任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。
此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。
1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。
钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。
3.楼板的设计要求1)要有足够的强度和刚度。
2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。
提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。
3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。
5）经济方面的要求。
6）满足地面平整、光洁、耐磨、易于清洁等要求。
7）建筑工业化的要求。
任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。
按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。
1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。
1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。
